Автоматика АВВИ

и похоже не очень продумано расположение кнопокgikrus, 04 Июля 18, 15:06

Кнопок всего 2, либо меню и вперед, либо + и - если нажаты какие либо из изменяемых параметров. Тоесть их меньше чем даже в прошивке Тивистера. Расположены еще менее случайно нажимаемо. Нажать случайно можно даже кнопку на ядерном чемоданчике. Но это бог с ним, там военные порешают. А у нас продукт по качеству пострадает или вобще мимо пройдет. Впрочем я обещал не участвовать в обсуждении...

http://s.aliexpress.com/nAnAvyYn?fromSns=Copy
Коллектор для клапанов. На мой взгляд более удобный.

Добавлено через 2дн. 3ч. 40мин.:


http://s.aliexpress.com/FRZrYJZz?fromSns=Copy

http://s.aliexpress.com/uqmIvaIB?fromSns=Copy
Иглы для калибровки отбора голов и тела

Иглы для калибровки отбора голов и телаИгорь Угрюмый, 07 Июля 18, 11:09

Может проще в аптеку сходить?

Иглы шляпа, мне не понравились. Проще из пивной банки вырезать кружок, продырявить дырку и вкрутить между клапаном и штуцером, через небольшой отрезанный кружок силиконового шланга в кач-ве прокладки.

Ну вот и я заканчиваю свой АВВИ

Вопрос-просьба к тем, кто собрал АВВИ:
Померьте плиз что у вас на тэн реально подается в состоянии паузы (когда тэн выключен).
Вопрос возник в связи с поломкой, внезапно с выключенным по программе тэн на вилке оказалось 160 вольт.
(После ректа аппарат отработал с подогревом куба часа 3, знатно пропарил насадку)
Стал разбираться, перепаял МОС3023 - на выходе стало 32 вольта.
Тоесть по какой-то причине вышла из строя МОС.
Плата контроллера у меня авторская, последней ревизии.
32 вольта на выходе в режиме выключенного тэн мне видится неправильным, по этому прошу померить что там у вас.

Thorr, У меня китайский мультик показал 00.0, но ему доверия мало.

Судя по моим прогонам, питание пропадает полностью.

Стал разбираться, перепаял МОС3023 - на выходе стало 32 вольта.
Тоесть по какой-то причине вышла из строя МОС.Thorr, 23 Июля 18, 09:07

Никто не знает КАК вы подключили силовую часть. Имеет смысл попробовать поменять симистор. Я вам писал в личку. При задании 0 В на ТЭНе будет 0 В, если мерять цэшкой. Хотя осцил показывает порядка 6 В.

Никто не знает КАК вы подключили силовую часть.gikrus, 23 Июля 18, 13:13

Вы давали схему в ветке, подключено по ней.

Не в обиду. Понимаете есть некоторые умельцы, которые собирают по схеме, а оно не работает. Где то в середине ветки товарищь с Украины никак не мог добиться результата, написал кучу постов. В итоге прислал мне на настройку и проверку. Оказалось он банально стабилитрон впаял наоборот. Я ведь не знаю КАКОЙ вы купили семистор, КАК его закрепили на радиаторе, КАК закреплена плата на корпусе, КАК смонтирована ваша внешняя сеть. Есть куча неизвестных. Проблему можно решить по разному - либо сами диагностируете, либо присылаете для ремонта. У меня всегда есть возможность проверить на готовом комплекте автоматики.

Я просто спросил форумчан у кого как.
Никаких претензий не высказываю.
Симистр БТА40-600, к радиатору прикручен винтами с термопастой.
Радиатор от CPU с медной подошвой и вентилятором.
Сеть обычная европейская.
Если подобная проблема только у меня то и решу ее самостоятельно.

Поменяйте симистор. Возможно и транс. Вы писали, что он сильно греется. Я проверил на паре автоматик. После суточной работы он слегка тёплый. Греться он может только при превышении тока вторичной обмотки, либо замыкание витков на первичной.

На выключеном тене наапруга 0в

Добра всем. Добавил к АВВИ пункт для автоклава. По сути те же Разкон и Стабилизация в Ректификации только температурный потолок до 120 градусов

Добавил к АВВИ пункт для автоклаваkillboss, 31 Июля 18, 07:46

Интересная задумка.
Как реализован сам автоклав? Просто куб с клапаном давления? Что в нем делаете?

Интересная задумка.
Как реализован сам автоклав? Просто куб с клапаном давления? Что в нем делаете?Thorr, 31 Июля 18, 11:20

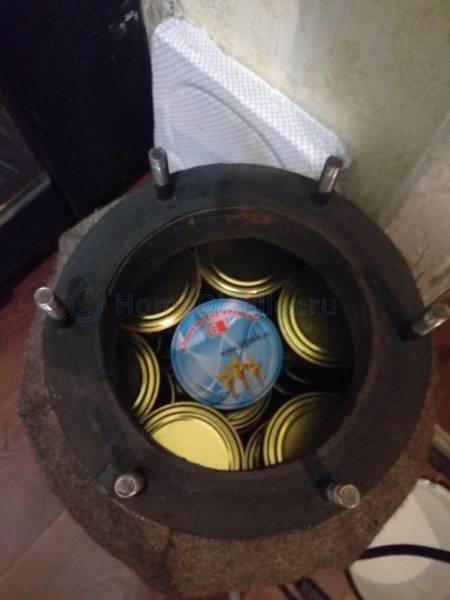

Из 50л. Газ. баллона, куб с теном манометром термометром, группой безопасности. Делаю консервы,(рыбак, охотник). За один раз 21 банка 0,5л

Коллеги, всех приветствую.
Ниже по ссылке выложил небольшой обзор автоматики с разгонным ТЭНом.

Ребят,у меня вот какая непонятках вылезла... Может она и раньше была,а я просто внимание не обращал... Суть такова: ТЭН 2квт. В настройках ставлю 2.00. Начинаю разгон. По мере разгона,показания мощности на экране потихоньку начинают увеличиваться. В конце разгона показания были 2.35.
В режиме стабилизации и отбора показания соответствуют установленным. У меня глюк?

Нет, это не глюк. Во время разгона триак открыт полностью. В свежих версиях автоматики на экране показывает реальную мощность, а не заданную. Просто у вас напряжение больше 220 вольт, система пересчитывает и показывает реальную мощность. Это только на разгоне. Во всех остальных режимах удерживается мощность, которую задаём.
