Проект "Народная Колонна" - сваяем сообща?

Антел, не делать самому не вариант,железо это не моё,хочу заказать,а где эти продажи глянуть?

Может Антел поможет? Спишись с ним в личке.

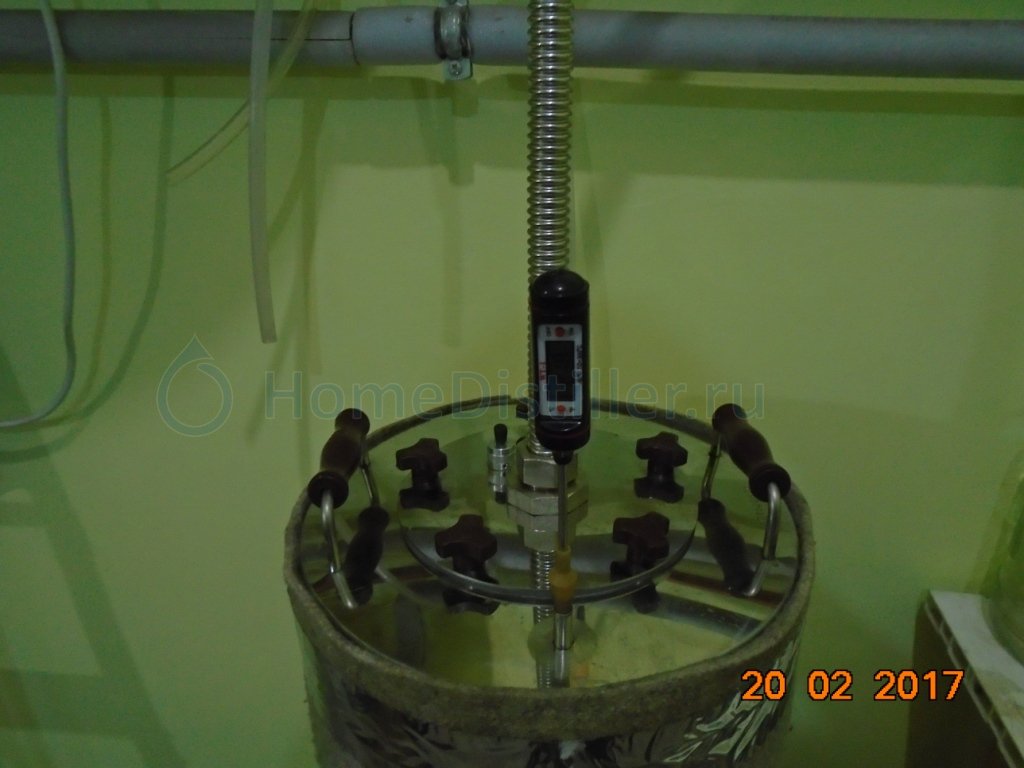

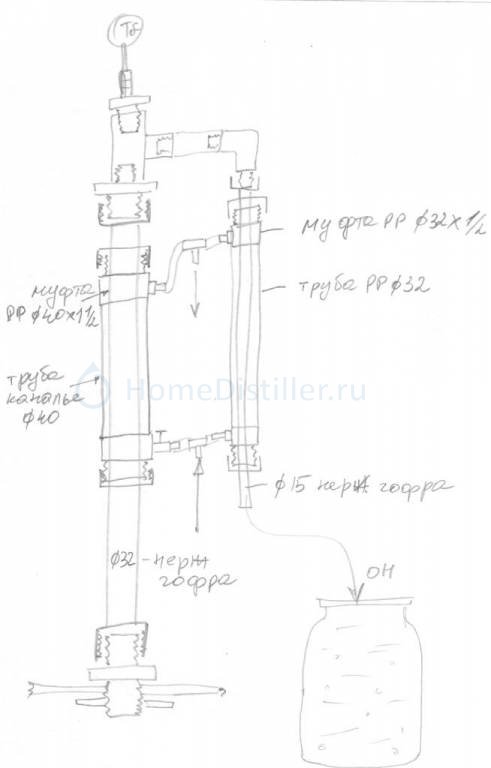

вот придумал проект народной колонны,дешевле не куда,не надо ни сварки ни пайки единственное-паяльник для полипропилена,подскажите что на ней можно получить? фото не загружается-видно нужно набрать 10 сообщений?

Добавлено через 8мин.:

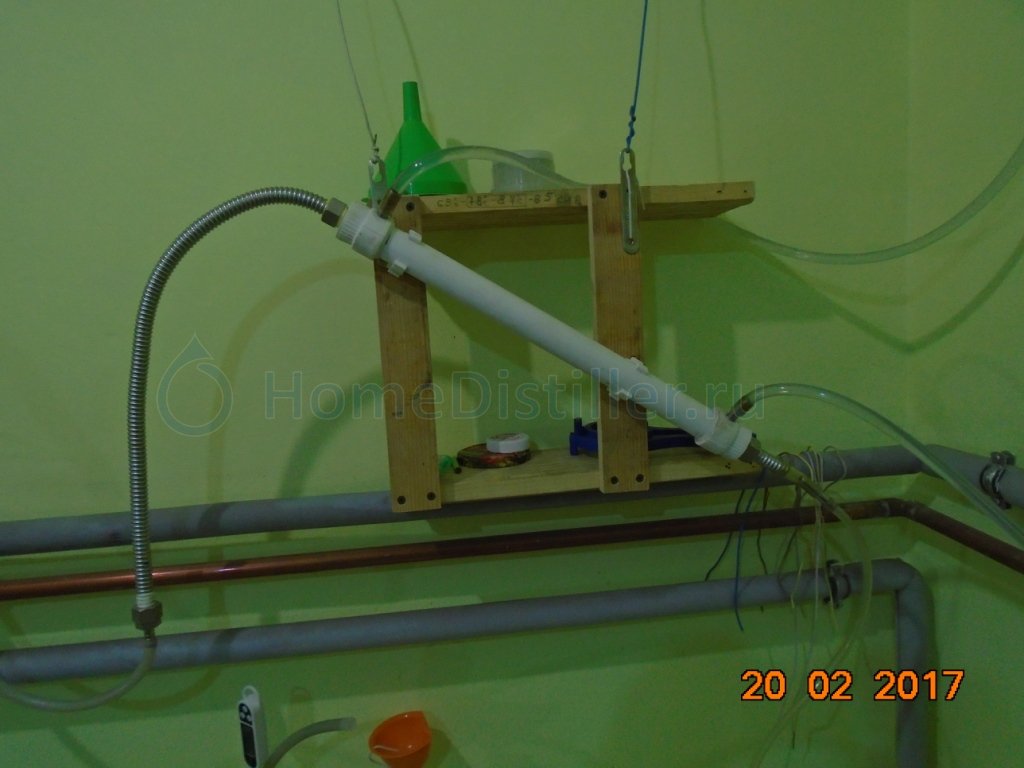

оказывается все получилось!у меня по такому принципу сделан охладитель на дистилляторе-  расход воды минимальный даже при 2 квт мощьности

Это получится народная плёночная колонна. Таких решений тут уже было вагон, только пользы от этого нет. Здесь обсуждают ректификационные колонны, к коим твой проект ну никак не отнесёшь.

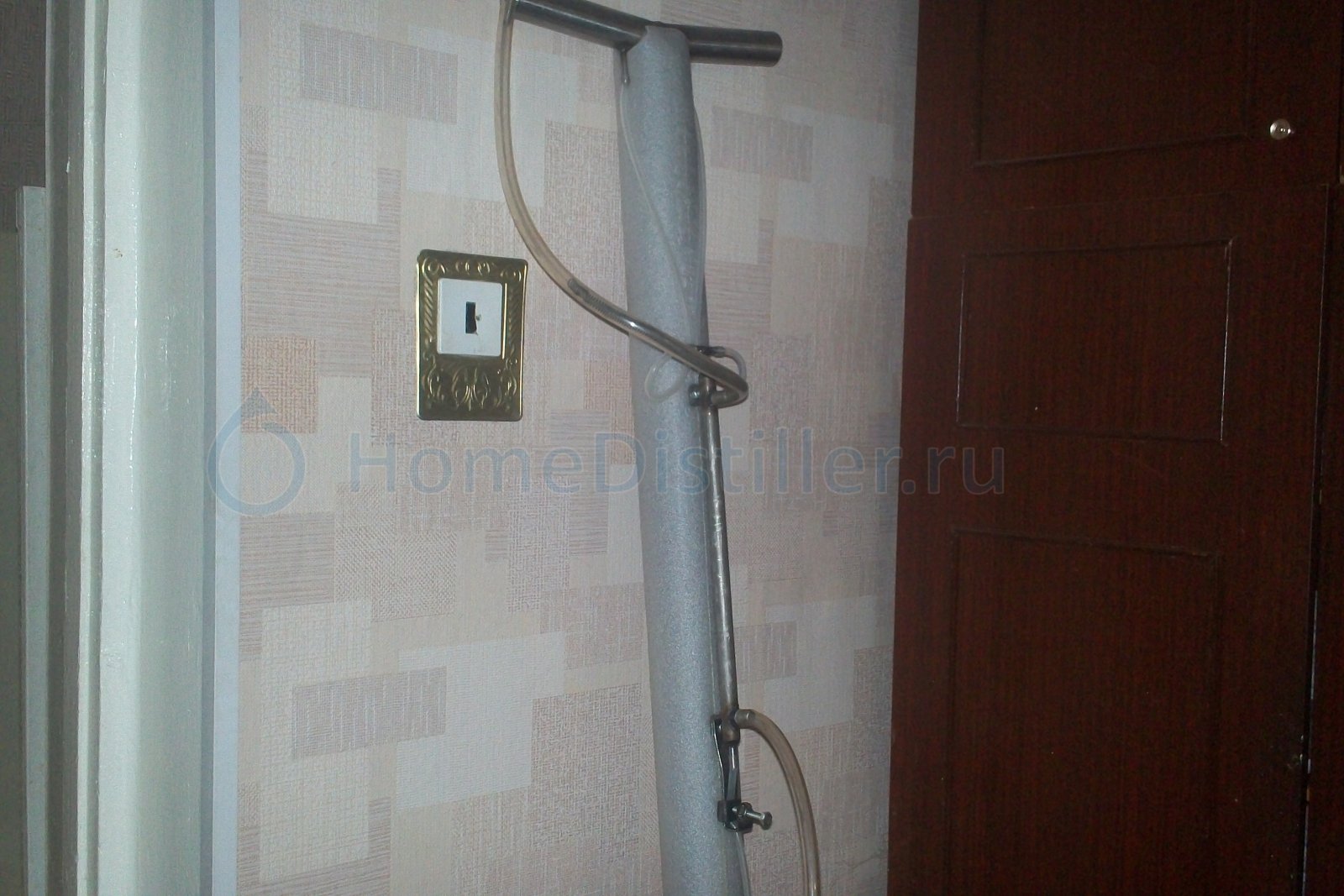

предлагаю свою колонну к вниманию.

труба 2 метра 37 вн.д.  Дефлегматор горизонтальный(выигрыш в высоте).

.Змеевик 3 метра.диаметр 8мм(не набивал песком ,когда гнул.Боялся не влезет.Так чуть сплющило трубку)Длина дефлегматора 350мм.750кв.мм площадь змеевика.

Доохладитель с зажимом Гофмана,под два узла отбора.

.Не стал делить царгу на секции,думаю,что не стоит того.Ну а дальше как обычно: куб,тэн1,5квт,рм-2-16а.Насадка спн 2 литра+  .Пришлось на 50мм в куб опустить царгу,думал плиткой греть.Брызгоуноса не планируется,навалка меньше полбака будет(куб 20л).Утеплитель для труб в два слоя.Термометр банный до 120с,просто сую под шкуру.Хвосты отследить вполне по силам.

под трубный утеплитель нужно  проладывать что нибудь, шпагат или войлок, а так после пары ректов скукожется.

это предыдущий вариант.много прогонов перенёс не скукожился.А на новой колонне-два слоя утеплителя.Если внутренний скукожится-ну и х.с ним)).

под трубный утеплитель нужно  проладывать что нибудь, шпагат или войлок, а так после пары ректов скукожется.Master_1, 12 Июля 17, 21:23

Не скукоживается, проверено временем.

SA1348, Ты про трубный говориш , и у тебя под ним ничего нет ?          Значит он у тебя особенный изготовлен по спец заказу Миноборны. Он сжимается и в длину и по толшине , если под ним ничего нет.

под ним ничего нетMaster_1, 18 Июля 17, 11:33

Первый слой по толщине я сам скотчем укатал, а второй просто подобран по диаметру и спокойно надет, никаких изменений я не заметил. На днях кстати вскрывал царгу для замены датчика, все нормально.
Никаких заказов, куплено в строй магазине. Так что это скорее миф. Колонна ведь выше 80° не нагревается.

Я куб на чугунной плитке грел.Отжимал до воды,полюбому около 100градусов.Не кукожится((

распространённый утеплитель Вилатерм-Экстра:  температурный диапазон - от -60 до +80 Сº
немного дороже Энергофлекс:  от -40 до +100 Сº

Энергофлекс:  от -40 до +100 СºSergnikow, 20 Июля 17, 09:29

Master_1, Так с чего его будет кукожить если всё в рабочем диапазоне?
Байки однако.

Трубный утеплитель это вспененный полиэтилен работает от минус 40 до плюс  70. У меня его хватило на несколько ректов , у других так же. Прежде чем что то покупать нужно смотреть технические характеристики .У тебя возможно вспененный каучук это совсем другой материал.

Добавлено через 6мин.:

Перед вторым ректом колонну всегда пропариваю а там 100°

Покупал в сантехнике, самый дешёвый трубный утеплитель... Установлен сразу над кубом, на первом
восходящем участке... Ни малейшей деформации уже несколько лет...

Master_1, Если тебе попалась какая то бодяга, не надо убеждать других в этом.

Ни малейшей деформации уже несколько лет.kotovik, 20 Июля 17, 18:34

И так у многих. Производители колонн давно уже натягивают утеплитель прямо на трубу. Без всяких танцев со шпагатом, войлоком и прочей белибердой.

Без всяких танцев со шпагатом, войлоком и прочей белибердой.SA1348, 21 Июля 17, 08:46

Однако эта " белиберда " здорово уменьшает теплопотери. Это как с остеклением оконных рам - кому то однокамерное подходит, другому и трёхкамерного мало. Деформируется иль нет трубный утеплитель, мне безразлично ( чай не на выставку ) - теплопотери важны, а с " шпагатом, войлоком и прочей белибердой " они  явно будут меньше. Устраивает одна "скорлупа", отлично. Только не надо эту мысль пропагандировать , как единственно верную.

Устраивает одна "скорлупаАквалюб, 21 Июля 17, 09:56

Не не устраивает. и я натянул две разного диаметра. И вот тогда теплопотери заметно снизились, по сравнению с хб тканью и шпагатом под утеплитель.

SA1348, покажи фото своего утеплителя на колонне.

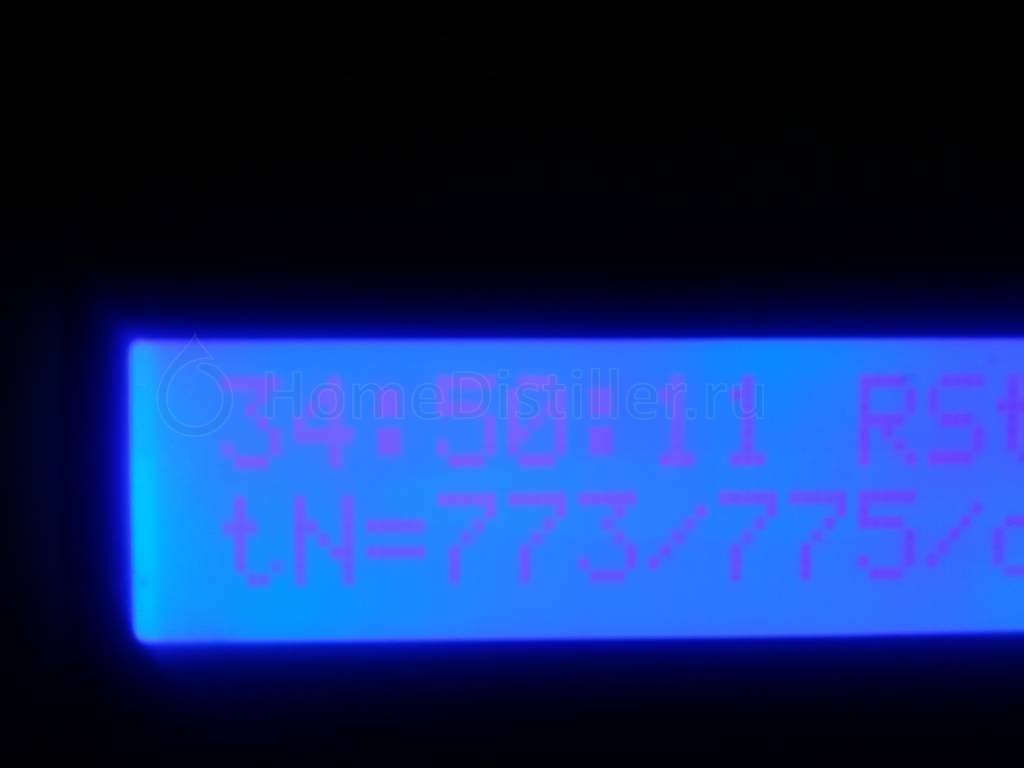

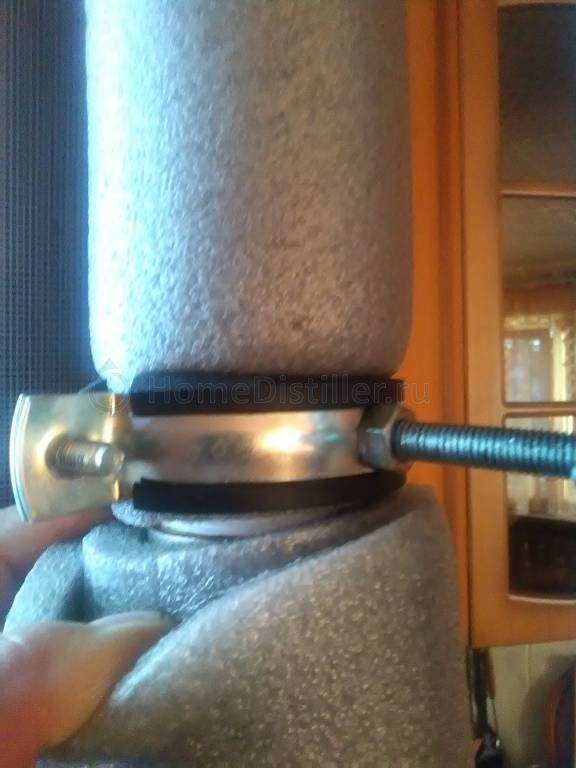

Master_1, Пожалуйста, без проблем. Как раз колонна заряжена. На фото видно ректификация идёт уже почти 35 часов. Даже поддел верхний слой утеплителя на стыке царг, чтобы ты рассмотрел состояние нижнего.
