Куб с пароводяной рубашкой

Швы немцы варилиУрий, 29 Июля 17, 09:32

чето огорчил, мы тоже так умеем, немцы нам не указка

Добавлено через 2мин.:

спираль из трубы квадрата на кой накручена? лучше лопатки как в турбинах самолета ))) длиной 2-3см - и поток закручивать будут и сильного препятствия восходящему пару не создают. и зазор рубашки держат.

 Ну что выросло то выросло.Трубку эту брал для верхнего обруча,ну и заодно накрутил.
Всё процесс закончил.За 7ч.,это с разгоном,выгнал 20л.СС.Маловато конечно,ну так и брага чисто фруктовая.
Поставил на охлаждение,поглядим за сколь остынет.Вода подаётся с бассейна 20*С.
Пс.Блин а может херакнуть туда килограмм 25 сахара,чё добру пропадать.Никогда на барде не ставил.Как кто считает,получится?
Где эту тему найти в джунглях форума.

лучше лопатки как в турбинах самолетаSedoY, 29 Июля 17, 10:44

Саня не лучше, на том котле, что ты варил, лопатки, а на большом труба, так на большом охлаждение получше, хотя рубаха на твонм котле до верха внутренней колбы, а на большом 1/3

VladPP, их ещё правильно поставить надо, тот что я варил - я их не ставил)))) все просто. а там где ставил, там все в полнейшем порядке ещё же зависимости есть от того как и куда подается охлаждающая вода, как и где снимается

помнишь моделировал товарищ - оочень помогло пониманию сути процесса
а вот нагреву на некоторых стадиях труба мешать может (от парообразования и способности принять этот пар колбой сильно зависит)

Ну в моём трубы один виток,и концы не замкнуты на дно и верх рубашки.Так что думаю пару она не мешает никак.А вот воду закрутить должна.Да и выхода с рубахи два,по разным сторонам куба.Охлаждение почти ста литров со 100*С до 50 прошло примерно за час полтора,при поступающей 20*С.Это много или нормально?
Правда потом ещё часа полтора-два охлаждал до 30*.Но это примерно,спецом не засекал.

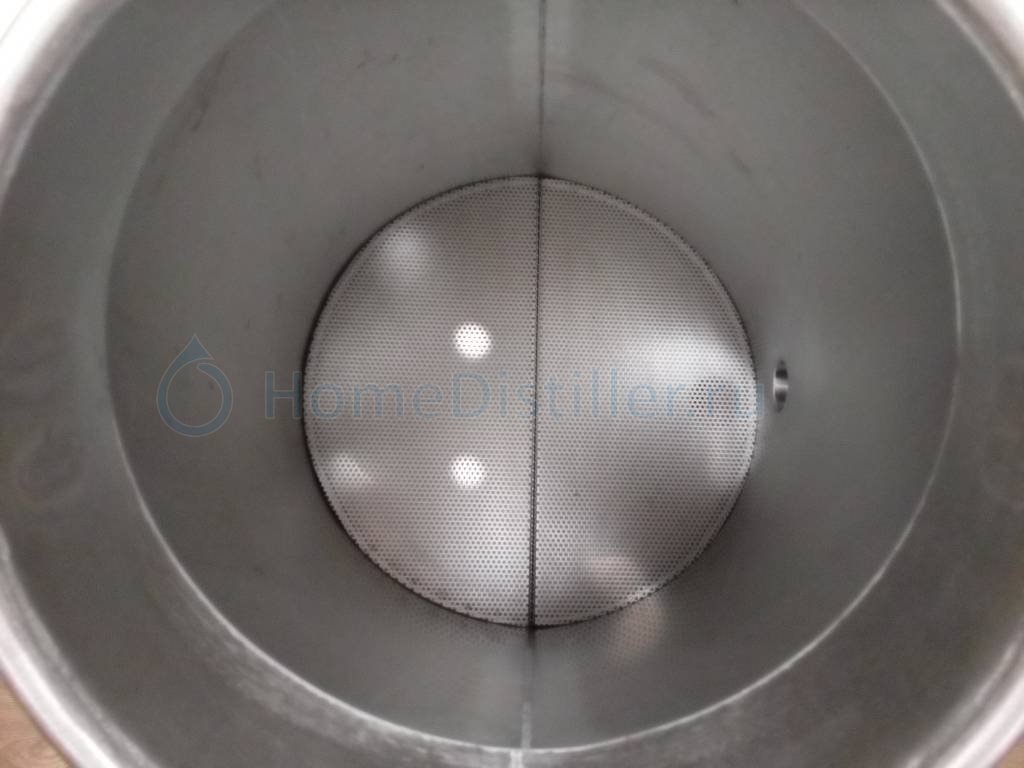

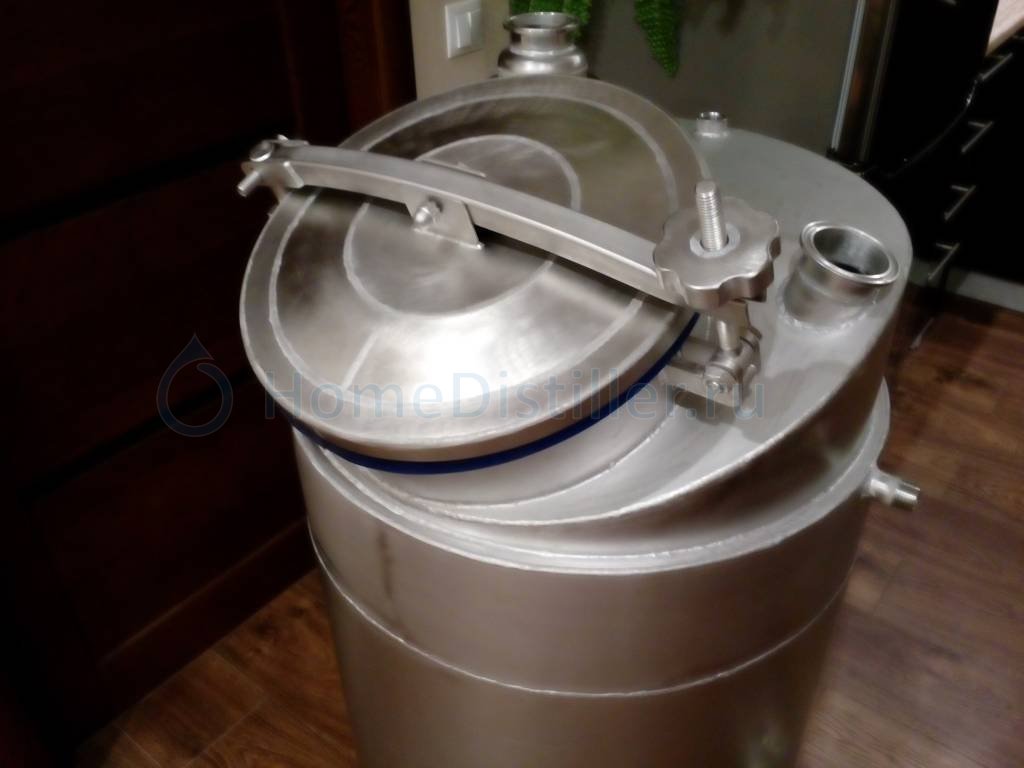

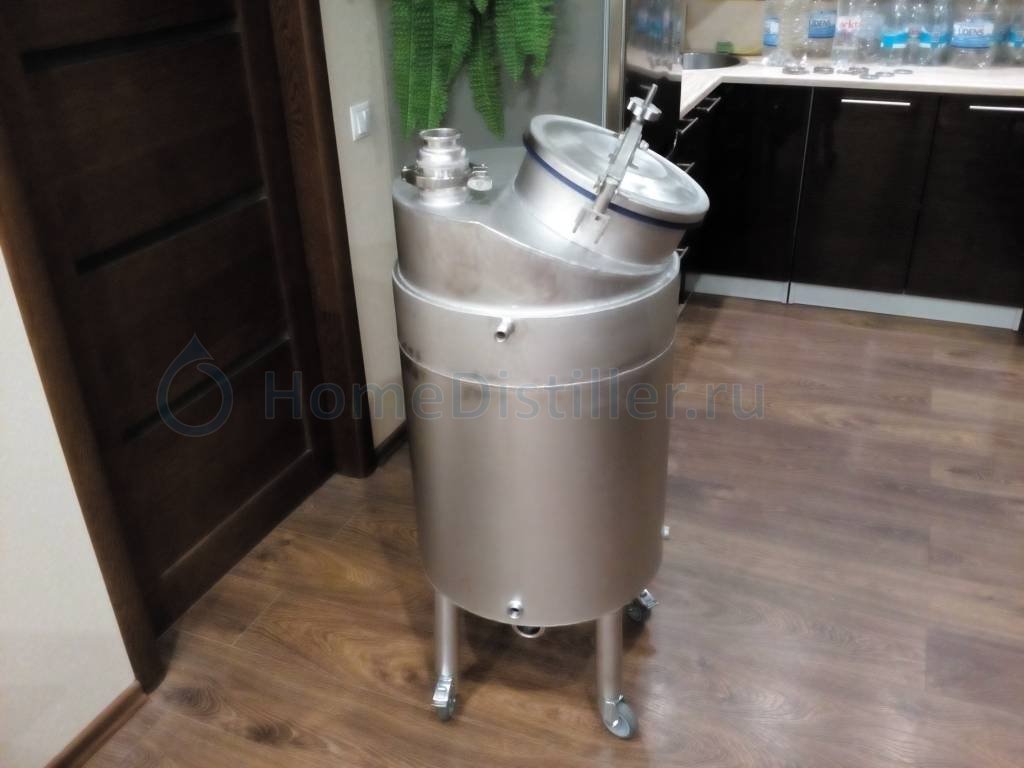

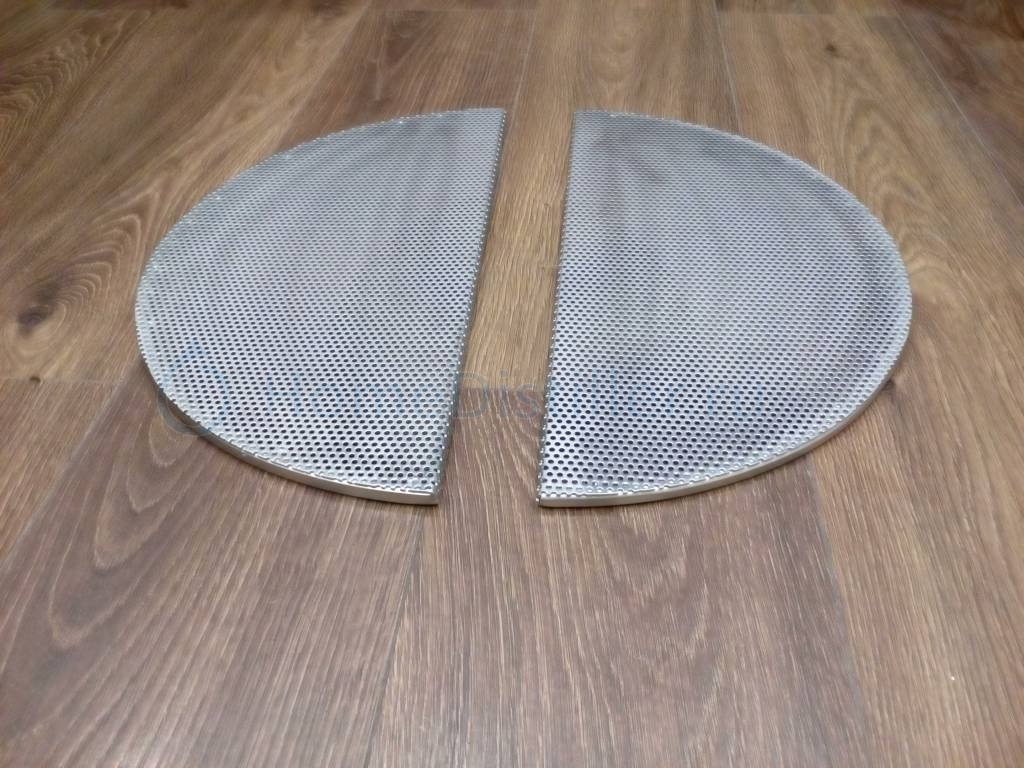

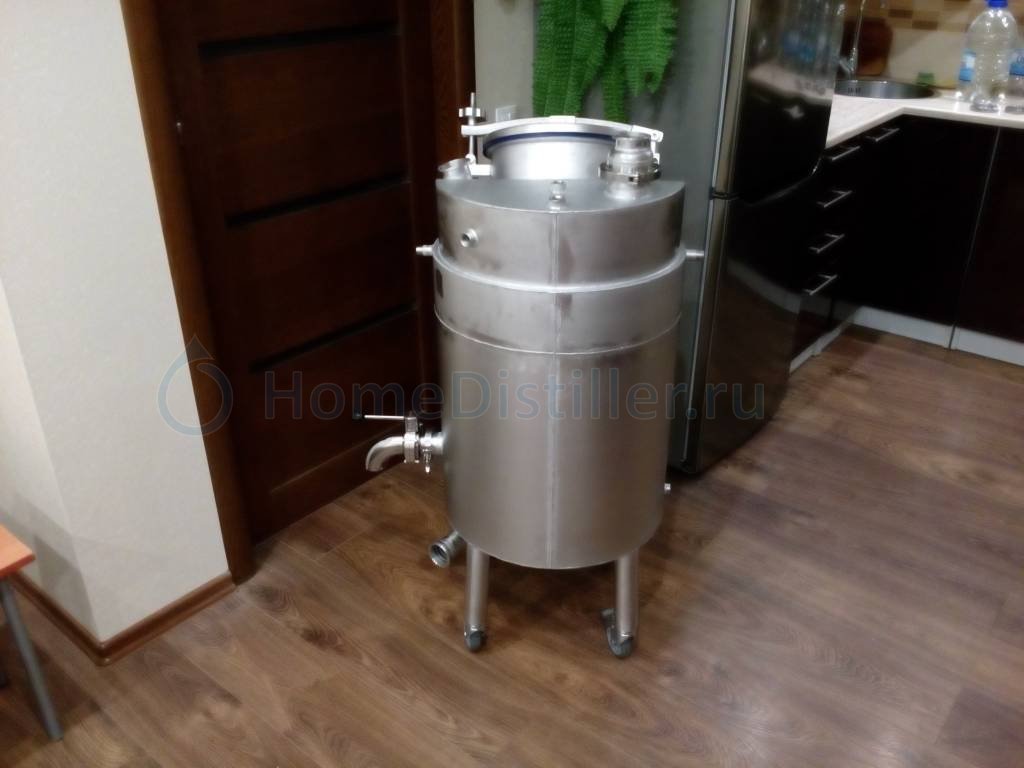

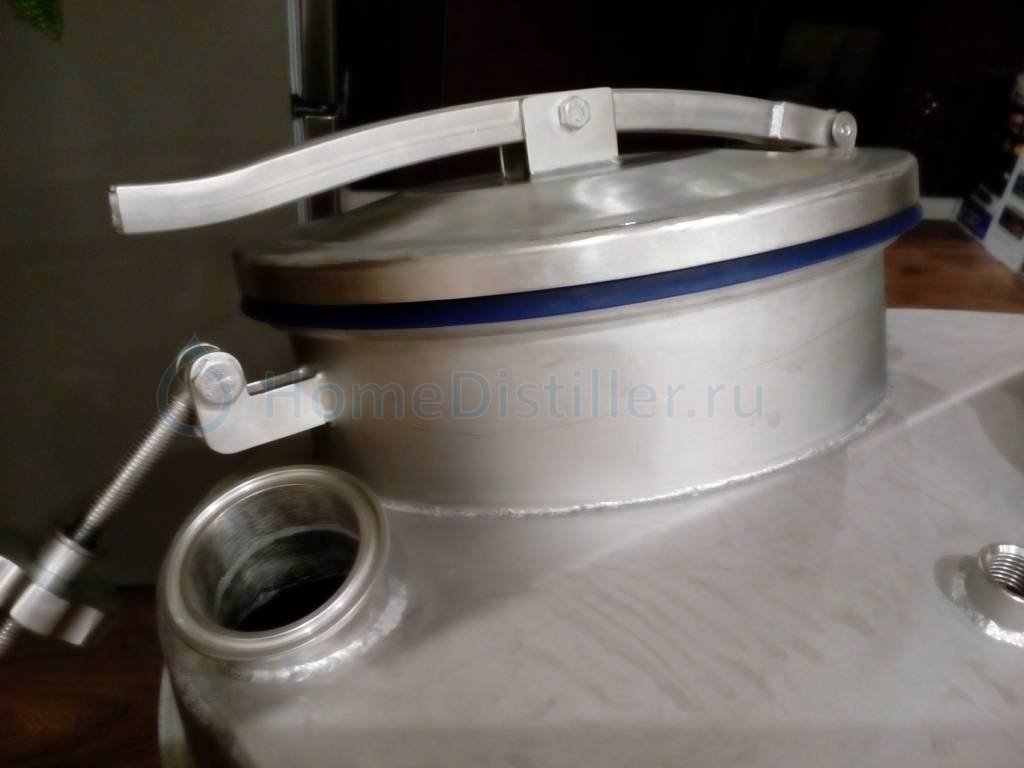

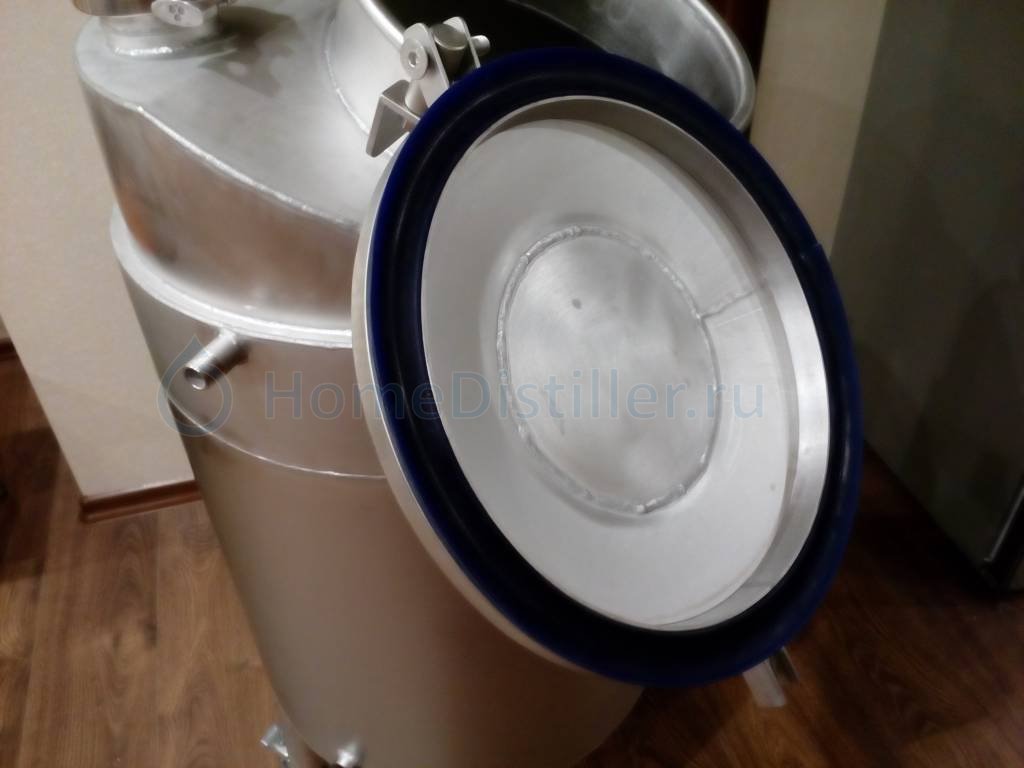

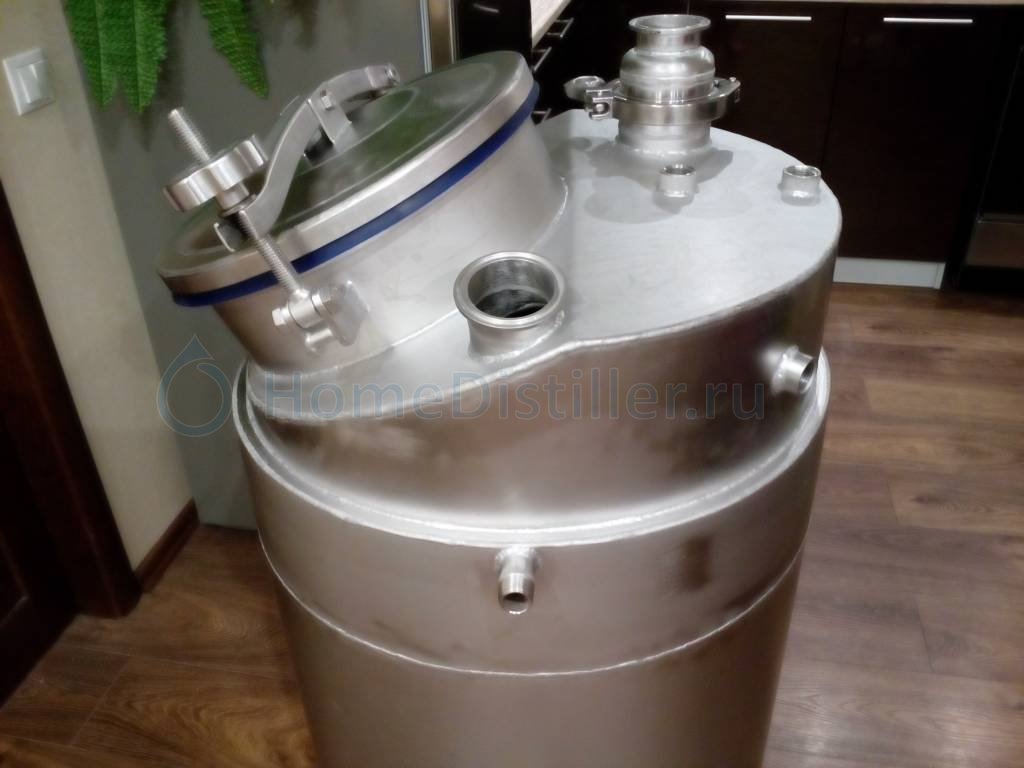

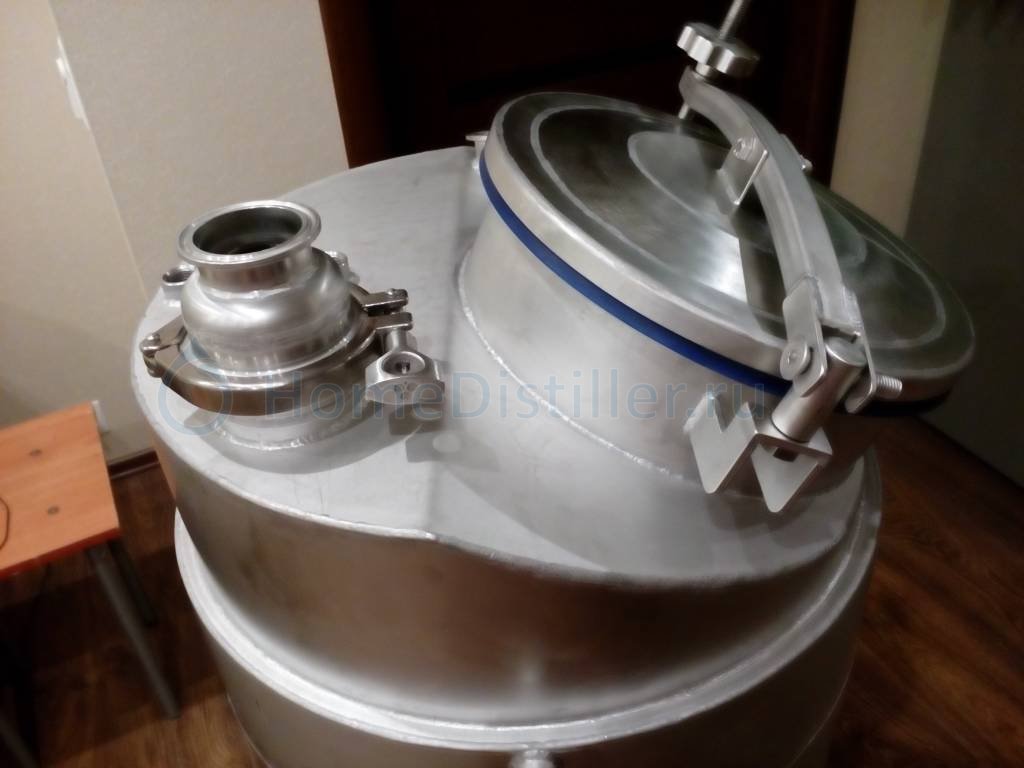

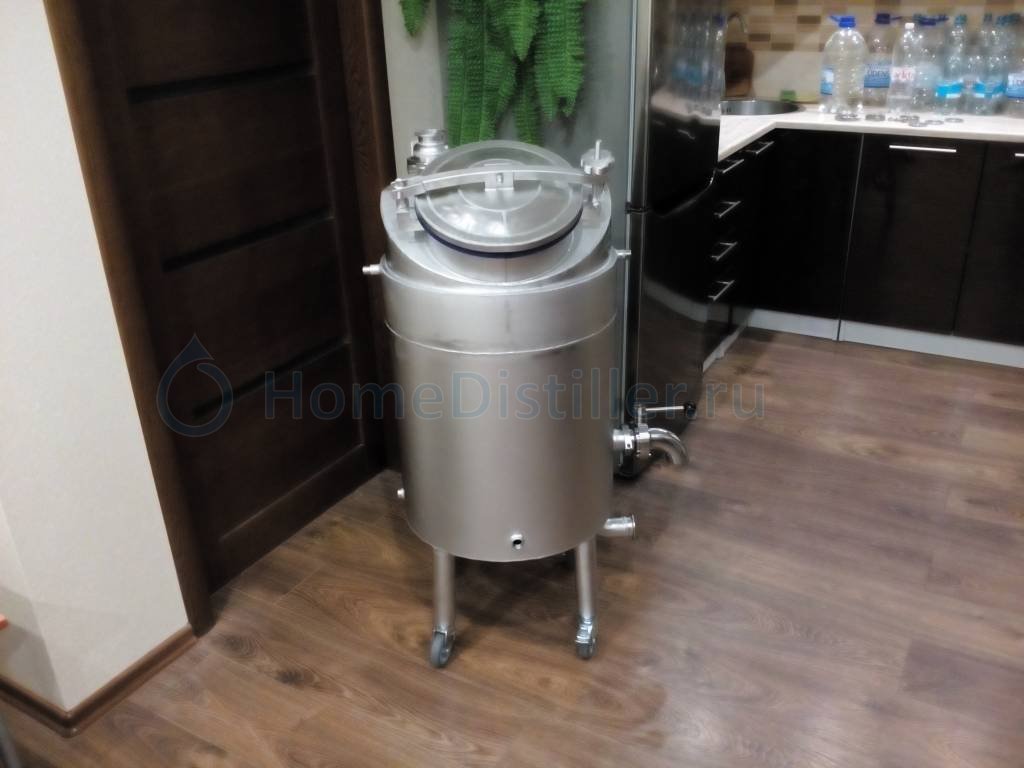

Итак, друзья. Месяц долгих сверхурочных и почти 90 часов работ и мой котёл готов на 95% (осталось сделать ручки для котла и для фильтрующей сетки и придумать место под термометр в кубе). Всё делалось своими руками без единого реза лазерной резки. Опрессовку прошёл почти удачно. Рубаха держит без проблем 3,2 бара, лишь немного дно внутреннего куба приподнялось в местах отсутствия штырей (их 11 штук из прутка диаметром 8мм). Доработать нужно люк. Он пропускает воду уже при 1 баре. А я хочу его использовать ещё как автоклав. Возможно, силиконовую прокладку нужно достать мягче или придумать какой-то фланец на болтах и присобачить его так, чтобы он держался за пруток, что прижимает прокладку. Дно, как и планировал, сделал наклонным в сторону слива. Прикуплюсь кранами, клапанами, манометром и можно запускать. Оба куба сваривались из двух частей. Так мне это обошлось за ничего, кроме дополнительной работы. Все швы, влияющие на герметизацию, варил с поддувом ( газ Formier 10). Работаю на предприятии по нержавейке, поэтому, газ, электричество, материалы мне обошлись бесплатно.

mapkob, Отличная работа.Завидую тем кто может работать с нержей на всех этапах.Я только пилить,сверлить,точить могу.А  сварным приходится кланяться.Хорошо коллега земляк подсказал хорошего,с золотыми руками и адекватными ценами.
Он мне мой котёл переварил за 11т.А там только сварки около 12м.было.Плюс где то подрезать,где то просверлить,где то проточить.
Вобщем Саша Пздравляю!

mapkob, из плохого - вертикальные швы у обеих колб на одной прямой, надо было разбег сделать сантиметров 10 хотябы, а ещё лучше на противоположных сторонах. ну и плоское дно - даже небольшой изгиб на вальцах прибавил бы прочности, ну и нижнюю часть колбы подогнать под этот изгиб

Размер барашка от ВКУ-50:

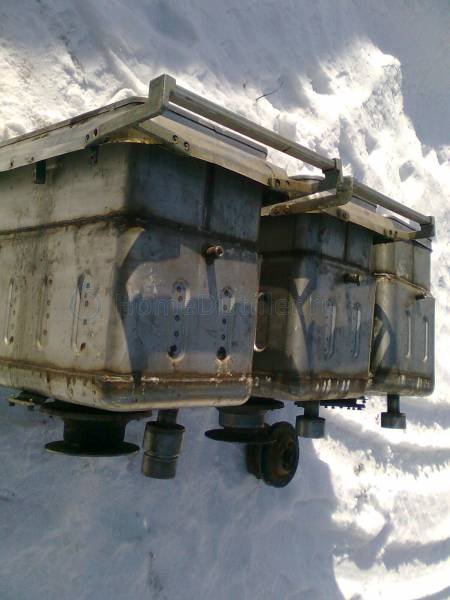

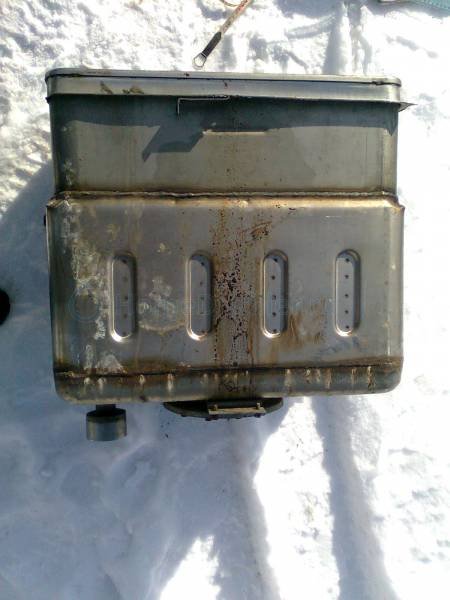

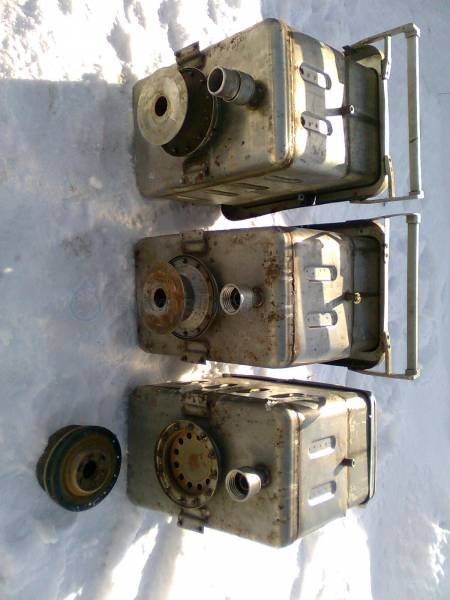

Добрый вечер всем! Что скажите про эту железку? Получится ПВК из неё? На авито за не дорого нашёл.

Получится ПВКДоктор зло, 04 Авг. 17, 11:37

если с напильником дружите все получится, доработок много.

Доктор зло, У кого то из наших по моему такой есть.Пробегись по теме.

Да я вроде слежу постоянно за этой темой! Ну пропустил.

Получится ПВК из неё?Доктор зло, 04 Авг. 17, 11:37

уже получился ПВК - это и есть пищеварочный котел, точнее устройство варочное электрическое УЭВ. Как правило на 60 литров , но есть и поменьше , на 40. Забей гуглу УЭВ-60 и  информации с картинками получишь для читки не на один вечер. Если купил в таком виде,  то не хватает парогенератора с группой безопасности. Крышка у него не очень герметичная, но сделать можно. Руки приложить придется, но это лучше чем начинать с нуля. В соседней теме "Куб из военного котла с масляной рубашкой для густых браг" есть готовые решения переделки схожих котлов. Я к своему КПЭ  тоже  приделал пароген отдельно.

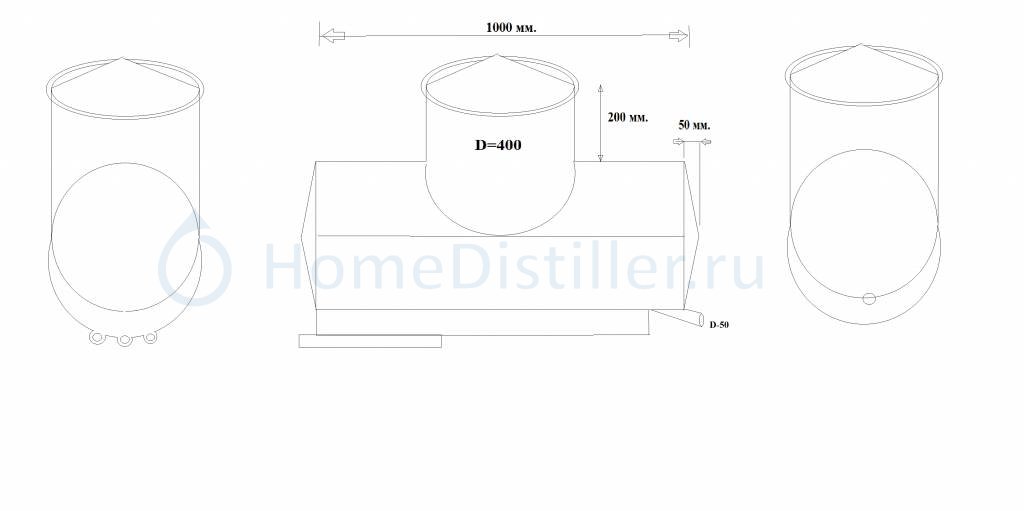

А такой формы ПВК : труба D-400 толщина 3 мм., фланец  на 400, три тэна аристоновских по 2-3 кВт, торцы и крышка конусы из тройки. Объем литров 130. Обвязку не рисовал. Что скажете? Есть труба и желание уйти от фляги с парогенератором.

Добавлено через 1мин.:

А такой формы ПВК : труба D-400 толщина 3 мм., фланец  на 400, три тэна аристоновских по 2-3 кВт, торцы и крышка конусы из тройки. Объем литров 130. Обвязку не рисовал. Что скажете? Есть труба и желание уйти от фляги с парогенератором.ewr100, 22 Авг. 17, 07:34

Картинку не прикрепил.

ewr100, мыть такой будет весьма геморно, как будет происходить кипение - тоже вопрос - возможно будет у него вечный взлет при работе)))
если б труба большего диаметра была - большее зеркало кипения может и был бы смысл, а так мензурка. имхо - не заморачиватся а найти металл нужный.
а трубу куда нить ещё придумать применить.

ewr100, ИМХО работать будет. Однако не понятно зачем такая ширина 1000мм? Мне кажется это избыточно, по 50мм с каждой стороны от колбы вполне достаточно. Новый тип аппарата намечается - "Субмарина", а то всё "Пепелацы"   Но видятся трудности, чтоб впихнуть трубу 400мм в трубу 400мм. Еслиб не этот факт, то всё было путём.

Looney, 1000мм наибольший размер который можно достать рукой чтобы мыть вслепую. 130 литров вроде как нормальный объём. При 95% заполнения зеркало испарения как у диаметра 600 вертикального исполнения. Трубу обещали развальцевать как захочу. А 400 трубу вертикально  ставить как все-обьем маловат будет

ewr100,
Извини, наверное сразу не разобрал твой чертеж. Я правильно понимаю пароген, это "прямоугольник" внизу? Обозначь пожалуйста, что есть что. Так будет проще тебе ответить.

Прикольнинько, как мешать затор собираешся?
