Чертежики

Вот сидел просматривал литературку, сайты, описания и чертежики аппаратов
все как-то мыльно
рисунки без размеров грубая теория в картинках
вот создал тему для того чтобы наполняли качественными чертежиками
надо товарищам по оружию помогать!

просматривал литературку, сайты, описания и чертежики аппаратов
все как-то мыльноtipok, 04 Февр. 11, 22:33

"Будете проходить мимо-я Вас умоляю!Проходите мимо!"

надо товарищам по оружию помогать!tipok, 04 Февр. 11, 18:33

готовое на подносе не жди!!! надо пройти свой путь,чтобы стать самураем самогонщиком!!!

да, забыл добавить
если кому чо надо перевести из рисунков от руки в чертежи - буду рад помочь

готовое на подносе не жди!!! надо пройти свой путь,чтобы стать самураем самогонщиком!!!
Makovka, 04 Февр. 11, 19:01

готовое ) смотря кто, как и чем кушает кушает

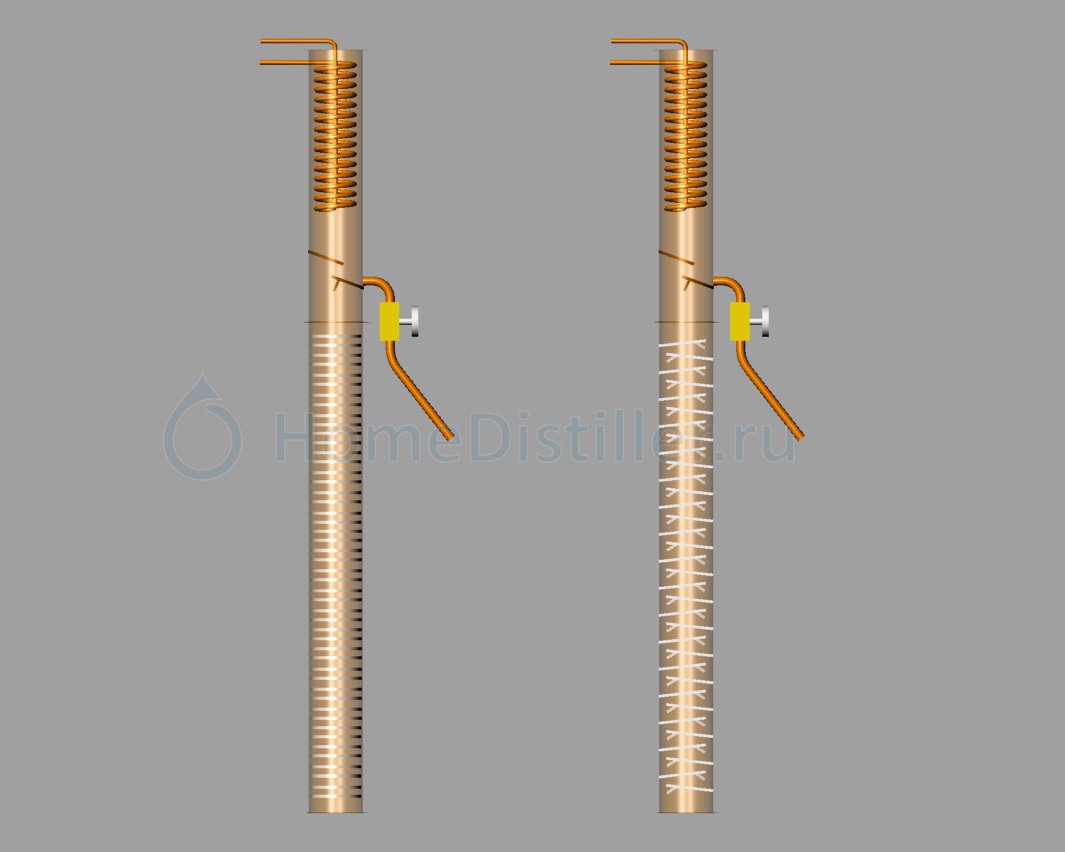

Дефлегматор

Дефлегматор
tipok, 04 Февр. 11, 19:12

да забыл добавить все это собирается из медных трубок

Дефлегматорtipok, 04 Февр. 11, 19:12

А что там за файл rsa.dwg ?  Делай уж нормальным расширением
А , формат AutoCAD , как будто он у всех есть. Старайтесь обычные  джпеги  , пинги , гифы , чтоб голову не морочить.

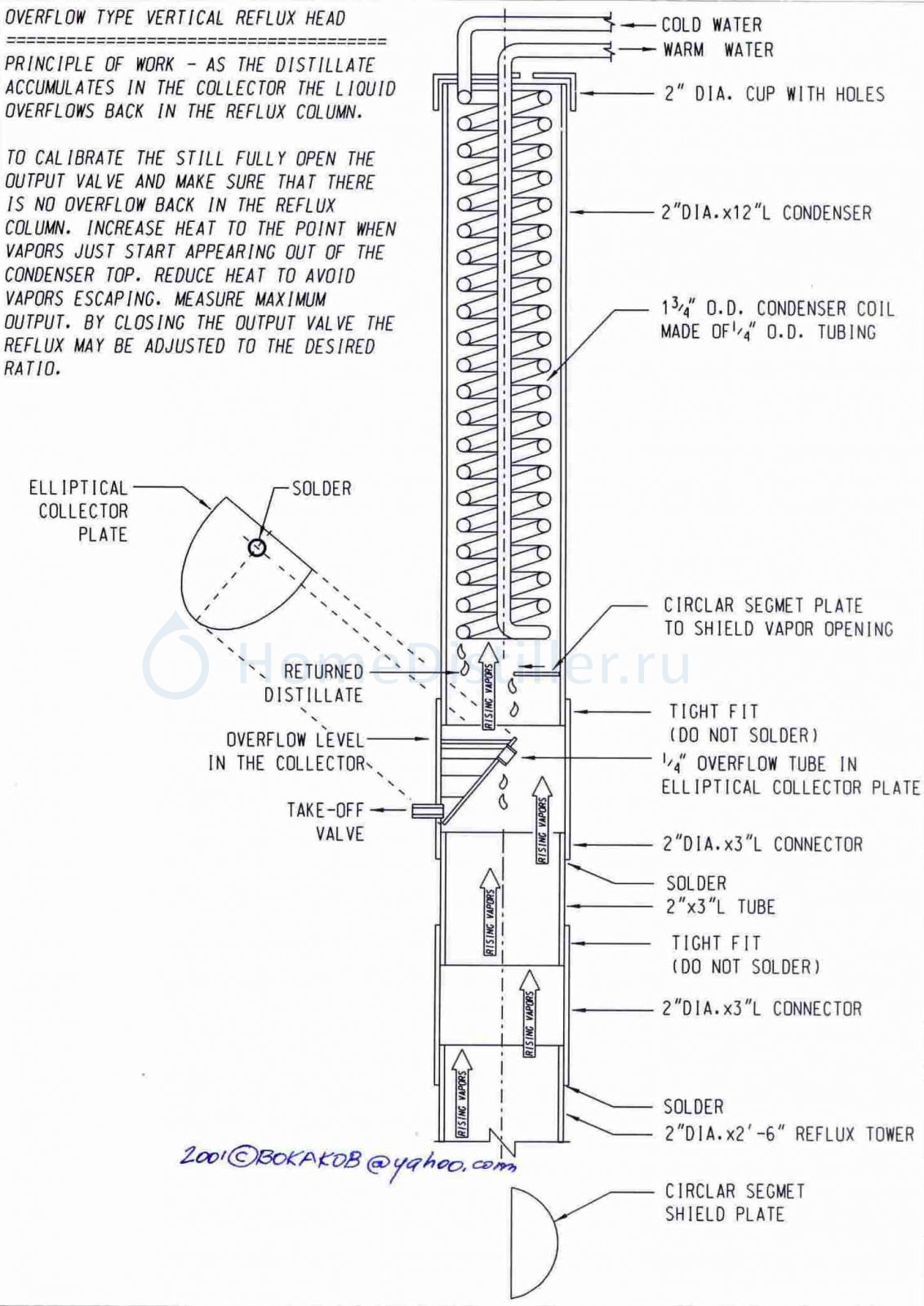

Вот схема - а размеры  кому как удобно

Вот сидел просматривал литературку, сайты, описания и чертежики аппаратов
все как-то мыльно
рисунки без размеров грубая теория в картинках
вот создал тему для того чтобы наполняли качественными чертежиками
надо товарищам по оружию помогать!

tipok, 04 Февр. 11, 18:33

Совершенно согласен!!!По всем "мыльным" картинкам набрал материал(трубу нерж),а приступать к раскройке металла без размеров и чертежей рука не поднимается!С таким трудом доставал трубу!Мобыть кто и подскажет размерчики то,а труба такая d нар=35мм=1.5м, d нар =53мм=0,52м можно и в личку!

Даа, каждый считает своим долгом принести грабли с собой.

tipok. Ты не обежайся, но практически каждый из нас прошёл долгий путь. Наченая от простейшего дистелятора до колоны. И у каждого он был свой. Готовой схемы просто не существует. Практически у каждого из нас, своя не похожая на другую конструкция. Объеденяет нас только оснавная цель. Каждый из нас постоянно в поисках. Мы стремимся улучшить улучшиное. Это просто хобби, а может уже и стиль жизни. Както вот так.

С таким трудом доставал трубу!Мобыть кто и подскажет размерчики то,а труба такая d нар=35мм=1.5м, d нар =53мм=0,52м можно и в личку!Сиргеич, 12 Февр. 11, 23:38

Особо не напрягайся, бери 35 трубу, пот\лтора метра хватит для хорошей колонны, насадка нужна будет 3/3/0,3 мм СПН. сразу продумай крепежи, как будеш ьк кубу крепить и тд.

d нар =53мм=0,52мСиргеич, 12 Февр. 11, 23:38

а иэ этой можно сделать дефлегматор, крутишь димрот и вставляешь, даже можно двух контурный заморочить туда из шестерки, и на этом дефе сначала гнать брагу, потом крутить к колонне, ну это мое мнение

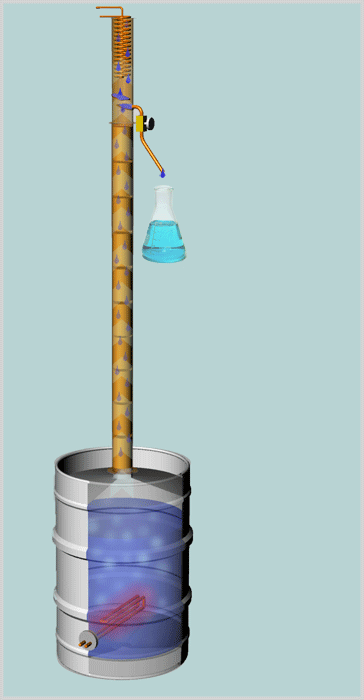

Просто анимация

Прикольно))

Bitner научи как анимацию перетащить себе. У меня просто картинка копируется.

Просто анимацияBitner, 13 Февр. 11, 07:41

После узла отбора холодилничек дорисовать надобы небольшой ,а так красиво,я так неумею

 Подобное
