Автоматика, регулятор ТЭНа.

Форум самогонщиков Автоматика
1 2 1
sem725671 Студент Ставрополь 24 11
30 Мая 20, 00:09
Добрый день-ночь)
Уважаемые господа товарищи винокуры, давно читал про разные автоматики на этом, лучшем во всех смыслах, форуме, но так ничего и не смог найти для себя подходящего. Хотелось простое, надежное, дешевое устройство, без всяких наворотов, не имеющих к результату прямого отношения. Но... в силу своей специальности инженера-электронщика все же, переборов лень,-сел и сделал шедевр во всех отношениях). Ну вот этот шедевр и хотел вам показать и рассказать. Сегодня выложу краткое описание на него (автоматика-регулятор ТЭНа) и посмотрю на желание форумчан учавствовать в обсуждении данной темы и сделать свой одобрям или не одобрям)
Итак вот сухой тех лист описания:
Регулятор мощности РМ-7
техническое описание, руководство пользователя.
Регулятор мощности РМ-7 предназначен для автоматизации процессов при дистилляции и ректификации.
Основные технические данные регулятора:
-автоматическое регулирование мощностью нагрева по семи секторам;
-автоматическое завершение полного процесса с выключением тэна и воды;
-автоматическое включение подачи воды в холодильник;
-управление электроклапаном «головы/тело» по датчику уровня;
-выход релейного сигнала «старт-стоп» для электроклапана отбора;
-функции защиты от взрыва и пожара по температуре холодильника и давлению в кубе;
-ручная подстройка мощности и температуры в каждом секторе;
-автоматическое запоминание последнего процесса в EEPROM;
-встроенный тест реле на печатной плате.
Компоненты автоматики:
-микроконтроллер ATmega32;
-ЖК экран 16*2;
-Симистор BTA41 600 на радиаторе с активным воздушным охлаждением;
-блок питания 12Vdc;
- Цифровые датчики температуры (3 шт.) DS1820;
-Датчик уровня.
-Цифровой датчик давления (опционально).

Более полный вариант с фотками в файле .docx
Вот несколько фото готового устройства.
Данный гаджет был испытан в бою за живительную жидкость 4 раза... и все привели к одному результату-оттягивание написания сего письма к Вам, Уважаемые!
Не судите строго )

Добавлено через 13ч. 46мин.:

Может немного сумбурно написал в первый раз слёта, забыл указать несколько моментов. Испытания проводил с аппаратом "добровар" на 20 литров с встроенным тэном на 3кВт. Метод регуляции мощности по Алгоритму Брезенхема с детектором нуля, считаю для Тэна это самый оптимальный и точный метод, не приводящим к генерации паразитных помех.
спина-потроха2.jpg Автоматика, регулятор ТЭНа. Автоматика.
потроха1.jpg Автоматика, регулятор ТЭНа. Автоматика.
основн экран.jpg
основн экран.jpg Автоматика, регулятор ТЭНа. Автоматика.
Общий вид.jpg
Общий вид.jpg Автоматика, регулятор ТЭНа. Автоматика.
печатная плата.jpg
печатная плата.jpg Автоматика, регулятор ТЭНа. Автоматика.
лицо.jpg Автоматика, регулятор ТЭНа. Автоматика.
IMG_20200527_215541.jpg Автоматика, регулятор ТЭНа. Автоматика.
IMG_20200527_215602.jpg Автоматика, регулятор ТЭНа. Автоматика.
IMG_20200527_215617.jpg Автоматика, регулятор ТЭНа. Автоматика.
IMG_20200527_215628.jpg Автоматика, регулятор ТЭНа. Автоматика.
IMG_20200527_215636.jpg Автоматика, регулятор ТЭНа. Автоматика.
IMG_20200527_215646.jpg Автоматика, регулятор ТЭНа. Автоматика.

РМ-7.docx 237.3 Кб
SedoY Профессор Новосибирск 4758 2018
Отв.1  01 Июня 20, 12:08
sem725671, ради чего опус?
открывать схемы\исходники будешь?
sem725671 Студент Ставрополь 24 11
Отв.2  01 Июня 20, 17:54
Да, мне не сложно, для начала вот схема
IvanAltay Доцент Бийск 1143 237
Отв.3  02 Июня 20, 20:23
микроконтроллер ATmega32;sem725671, 30 Мая 20, 00:09
Мутить самому Arduino Uno? Какой смысл, купить дешевле за пару баксов.
ЖК экран 16*2;sem725671, 30 Мая 20, 00:09

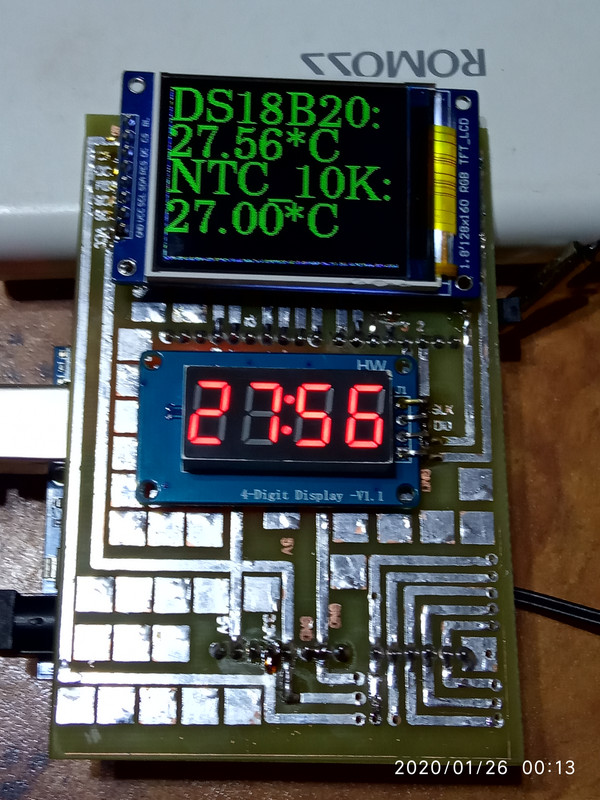

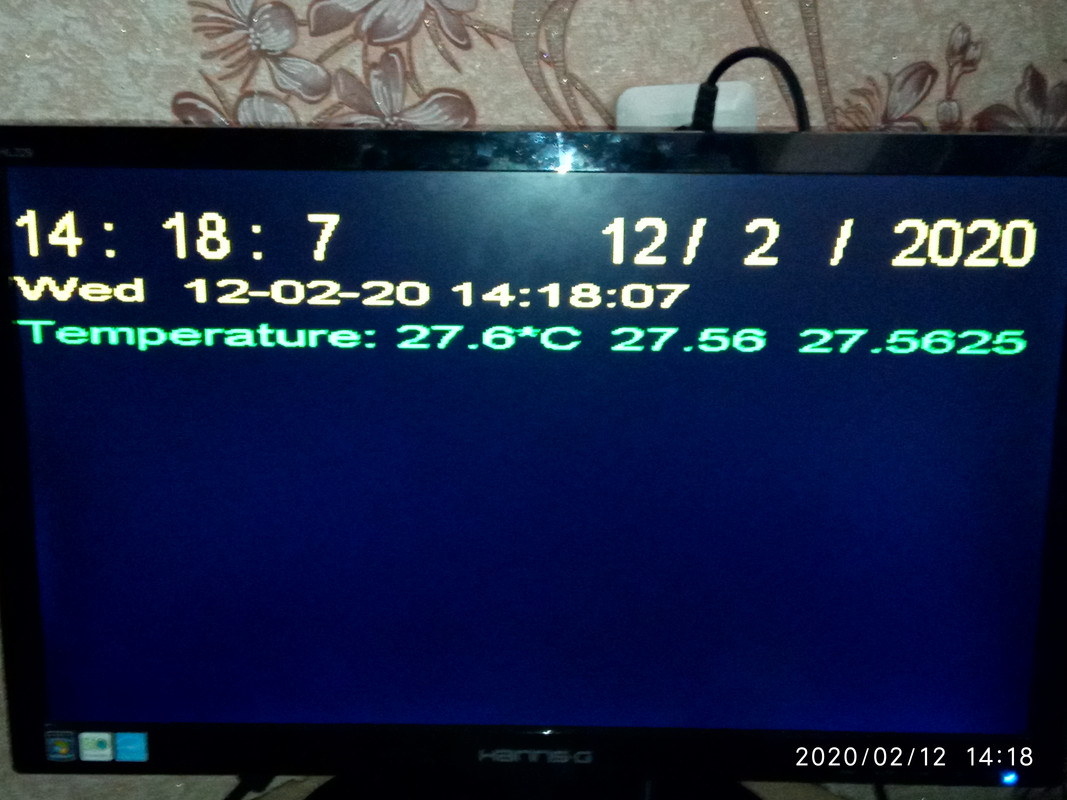

Утлый экранчик, по нынешним временам. Хоть 320/240 пикселей уж цветной дисплейчик, за 300 рублей. Или сделать VGA выход девайсу. Мониторы старенькие, стоят по 1000 руб 17..19". Вполне себе не дорогой монитор. На фото, именно температура с ds18b20 на мониторе с esp8266(кажется).
Автоматика, регулятор ТЭНа
Автоматика, регулятор ТЭНа. Автоматика.
citizens bank branch near me

Добавлено через 3мин.:

sem725671, розетку лучше керамическую накладную на корпус, чем так хренова врезать.

Добавлено через 8мин.:

Метод регуляции мощности по Алгоритму Брезенхема с детектором нуля, считаю для Тэна это самый оптимальный и точный метод, не приводящим к генерации паразитных помех.sem725671, 30 Мая 20, 00:09
Вот это - интересно, хотя есть рудиментарный фильтр EMI. Вот сделать сигма-дельта-модуляцию цифровую, это круто.
sem725671 Студент Ставрополь 24 11
Отв.4  02 Июня 20, 22:58
Arduino UnoIvanAltay, 02 Июня 20, 20:23
Приветствую! Можно конечно и купить, но так я полностью сам плату рисую и она получается намного проще и нет никаких городулек-этажерок. К тому же у меня штук 100 мег32 лежит без дела.

Добавлено через 5мин.:

"Утлый экранчик, по нынешним временам. Хоть 320/240 пикселей уж цветной дисплейчик, за 300 рублей. Или сделать VGA выход девайсу. Мониторы старенькие, стоят по 1000 руб 17..19". Вполне себе не дорогой монитор. На фото, именно температура с ds18b20 на мониторе с esp8266(кажется)."

Старался ничего лишнего не использовать, экранчик хоть и простенький, но свою функцию полностью выполняет, да и стоит у китайцев 100р. Ну а мониторы прикручивать это совсем "коза с баяном", мне так кажется.
IvanAltay Доцент Бийск 1143 237
Отв.5  02 Июня 20, 23:09, через 12 мин
К тому же у меня штук 100 мег32 лежит без дела.sem725671, 02 Июня 20, 22:58
Это всё объясняет. Ныне, делают внешние шилды под промышленные ПК. Кто будет трахаться с впайкой микропроцессора, если вы даже его подарите?
Берём стандартный Уно, esp8266, esp32 и втыкаем его в плату расширения. Теперь, только так.

Добавлено через 2мин.:

и нет никаких городулек-этажерокsem725671, 02 Июня 20, 22:58
Открытая архитектура - вам известна?
sem725671 Студент Ставрополь 24 11
Отв.6  02 Июня 20, 23:12, через 3 мин
розетку лучше керамическую накладную на корпус, чем так хренова врезать.IvanAltay, 02 Июня 20, 20:23
[/quote]

Так у меня тоже керамическая), держится в корпусе отлично.
Вот это - интересно, хотя есть рудиментарный фильтр EMI. Вот сделать сигма-дельта-модуляцию цифровую, это круто.IvanAltay, 02 Июня 20, 20:23
Фильтр это хорошо, но в том то и дело что в в данной конструкции он не нужен. Да и сколько он стоит 1000р? и пол кило веса в придачу и проводов больше. Если бы это все хоть как то на качество самогона влияло тогда бы согласился.
IvanAltay Доцент Бийск 1143 237
Отв.7  02 Июня 20, 23:15, через 3 мин
Так у меня тоже керамическая), держится в корпусе отлично.
Вот это - интересно, хотя есть рудиментарный фильтр EMI. Вот сделать сигма-дельта-модуляцию цифровую, это круто.
IvanAltay, Сегодня, 20:23sem725671, 02 Июня 20, 23:12
По фото, не скажешь.

Добавлено через 2мин.:

Фильтр это хорошо, но в том то и дело что в в данной конструкции он не нужен. Да и сколько он стоит 1000р?sem725671, 02 Июня 20, 23:12
100 рублей на детали примерно. В любом классическом ИБП есть встроенный фильтр EMI.

Добавлено через 2мин.:

sem725671, раз есть прототип рабочий, предлагаю измерить его электромагнитный ВЧ шум. Нужно, только методику измерений согласовать и сравнить допустим с РМ-2.

Добавлено через 15мин.:

sem725671, а как ты прошивку будешь обновлять? Чёт я не вижу модуля wifi на плате. Так, гаджеты любительские не делают. В любом случае, придётся обновлять прошивку. "Ещё не родился тот гений программирования, за которым Баги не нужно исправлять." Открытую архитектуру, для того и придумали.
gxtkjdjl Профессор архангельск 2668 715
Отв.8  03 Июня 20, 16:03
экранчик хоть и простенький, но свою функцию полностью выполняет, да и стоит у китайцев 100р. Нsem725671, 02 Июня 20, 22:58
тогда уж лучше такой тоже самое, а проводов меньше
sem725671 Студент Ставрополь 24 11
Отв.9  03 Июня 20, 20:00
Это всё объясняет. Ныне, делают внешние шилды под промышленные ПК. Кто будет трахаться с впайкой микропроцессора, если вы даже его подарите?
Берём стандартный Уно, esp8266, esp32 и втыкаем его в плату расширения. Теперь, только так.

Добавлено через 2мин.:

и нет никаких городулек-этажерок
sem725671, Вчера, 22:58
Открытая архитектура - вам известна?IvanAltay, 02 Июня 20, 23:09

Привет! Микроконтроллер в 44 ноги я паяю за пару минут, дольше чем ноги уны, во вторых я покупал контроллеры у производителя ( а вы уверенны в китайских подделках?). Что по вашему открытая архитектура? Если ваш китайский процессор сгорит вам нужно покупать плату с загрузчиком, который как известно совсем не открытым кодом, и к тому же отжирает память и ресурсы. Вам кажется что из китайских поделок получится что либо надежное?

Добавлено через 8мин.:

sem725671, а как ты прошивку будешь обновлять? Чёт я не вижу модуля wifi на плате. Так, гаджеты любительские не делают. В любом случае, придётся обновлять прошивку. "Ещё не родился тот гений программирования, за которым Баги не нужно исправлять." Открытую архитектуру, для того и придумали.IvanAltay, 02 Июня 20, 23:15
Ладно, а как же раньше люди без WiFi жили? Что не обновлял никто прошивки что ли?

Добавлено через 3мин.:

тогда уж лучше такой тоже самое, а проводов меньшеgxtkjdjl, 03 Июня 20, 16:03
Согласен, что такой вариант лучше (меньше на 2 провода). Мне такое не подходит, т.к. экран у меня впаян в плату, а этот преобразователь интерфейсов мне некуда совать.
Любитель_выпить Магистр Где-то на севере 207 85
Отв.10  04 Июня 20, 09:30
тогда уж лучше такой тоже самое, а проводов меньшеgxtkjdjl, 03 Июня 20, 16:03
Дешевизна 100 рупий не окупает всех недостатков "символьного" дисплея.
Как перешел на "графические" - так обратно уже нет желания возвращаться!
SedoY Профессор Новосибирск 4758 2018
Отв.11  04 Июня 20, 10:02, через 33 мин
sem725671, на всех не угодишь,
не золотой рубль чтоб всем нравится
Автоматика, регулятор ТЭНа
Автоматика, регулятор ТЭНа. Автоматика.
Автоматика, регулятор ТЭНа
Автоматика, регулятор ТЭНа. Автоматика.


мне вот не нравится что не на STM32
Автоматика, регулятор ТЭНа
Автоматика, регулятор ТЭНа. Автоматика.
Xops Новичок Москва 9
Отв.12  04 Июня 20, 21:03
Как перешел на "графические" - так обратно уже нет желания возвращаться!Любитель_выпить, 04 Июня 20, 09:30

Какое решение используете?
Solar Новичок Ставрополь 5
Отв.13  06 Июня 20, 08:55
Хотелось бы еще сюда добавить терморегулятор для браги, поддерживат темпер. в браге в пределах 25-32 град.
Возможно ?
sem725671 Студент Ставрополь 24 11
Отв.14  06 Июня 20, 09:55
Привет! Его даже делать не придется, он уже там есть!
Используй режим старт-стопа.
Только нужно учитывать, что температуру старт-стопа ставить надо меньше на дельту. Например, нужно поставить температуру браги 30 гр.С тогда ставим температуру старт-стопа= 29 гр.С и Gist=1 гр.С.
Клеммник на выходе реле с тремя контактами, поэтому включайте нагреватель прямо через него,
реле до клеммника рассчитано на ток до 5 ампер (1.1 Квт.) чего вполне хватит для поддержания температуры браги.
Вот схема включения:
термостат.jpg Автоматика, регулятор ТЭНа. Автоматика.
Solar Новичок Ставрополь 5
Отв.15  06 Июня 20, 09:58, через 4 мин
А скоко стоить будет весь комплект? Ты же в Ставрополе?
sem725671 Студент Ставрополь 24 11
Отв.16  06 Июня 20, 10:13, через 15 мин
В Ставрополе. Собрать смогу у меня почти все позиции есть. Корпус только прикупить придется. Думаю тыщ за 5 соберу земеле). В комплекте все будет, только без клапанов, т.к. это сугубо индивидуально. Пиши в личку по коммерции.
IvanAltay Доцент Бийск 1143 237
Отв.17  06 Июня 20, 18:36
Какое решение используете?Xops, 04 Июня 20, 21:03
Да куча дешманских дисплейчиков сейчас на Али.
Автоматика, регулятор ТЭНа
Автоматика, регулятор ТЭНа. Автоматика.

Пожалуйста и русифицировать шрифты даже не сложно.
http://tabak.aaa22.ru/viewtopic.php?id=94

Добавлено через 10мин.:

Я тут дисплейчик брал.
https://aliexpress.ru/....264d33edTHczbE
1,8 дюйма полноцветный 128x160 SPI полноцветный TFT ЖК-дисплей модуль ST7735S.
И с драйверами/библиотеками нет проблем и русификация возможна.

Добавлено через 5мин.:

https://aliexpress.ru/....31835372u5ogis
240x320 2,8 "SPI TFT LCD Сенсорная панель Серийный порт модуль с PBC ILI9341 2,8 дюймов SPI серийный Белый светодиодный дисплей с сенсорной ручкой.
Реальный уже телевизор с тачскрином и не дорого.
sem725671 Студент Ставрополь 24 11
Отв.18  06 Июня 20, 23:40
Вань, спасибо, может попробую.
IvanAltay Доцент Бийск 1143 237
Отв.19  06 Июня 20, 23:47, через 8 мин
sem725671, дружище, реально попробуй. Всё, сильно не дорого уже теперь. Нужно на новые лыжи вставать, каждую пятилетку.

Добавлено через 2мин.:

sem725671, с кодом, придётся повыёпываться(там не хилая вычислительная мощность улетает в дисплей). Чем смогу, помогу.
