 Автоматика Самогоныч II
Автоматика Самогоныч II. Барахолка. Товары и услуги.


Объявление пока оставляю, чтобы остался форум, который можно использовать как справочник.

Возможности:
- Режимы автоматической ректификации по одному нажатию. С одним клапаном отбора, с двумя, с тремя. Этапы: Разгон куба, Стабилизация, Отбор голов, Отбор подголовий, Отбор тела, Отбор хвостов, отключение. Автоматически ставятся пометки на графике и посылаются уведомления пользователю на начало каждого этапа.
- До четырех зондов измерения температуры с разрешением 0,001 С и калибруемой абсолютной точностью 0,1 С (шумы на уровне +-0,0025С). Используются терморезисторы NTC. Калибровка по трем точкам функцией Стейнхарта-Харта, с помощью встроенного калькулятора.
- Измерение атмосферного давления с разрешением 0,001 мм.рт.ст;
- Разъем для подключения внешнего датчика давления (на куб) BMP280, или MS5611.
- Корректировка температуры от давления, как если бы давление всегда было 760 мм.рт.ст (для того, чтобы температура кипения спирта не изменялась в процессе выгонки от постоянного изменения давления);
- Ручное управление мощностью ТЭНа и Охлаждения от 0 до 100%. Автоматическое управление для удержания заданной температуры, или давления в кубе. Автоматическое увеличение мощности ТЭНа при истощении спиртуозности в кубе. Без использования аппаратного ШИМа. Алгоритм управления рассчитан на реле с переключением при переходе через 0, а также на минимизацию пульсаций как бывает от стандартного ШИМа. ВНИМАНИЕ! Реле не входят в поставку.
- управлением пятью клапанами отбора (либо другими нагрузками). Минимальное время срабатывания 0,02с для возможности комфортного управления 50Гц нагрузками. Уникальный алгоритм управления отбором - скорость отбора плавно меняется в зависимости от расстояния до уровней Стоп и Старт. Скорость отбора может уменьшаться, или увеличиваться в зависимости от остаточной спиртуозности в кубе;
- Два аварийных входа. Нормально замкнутый и нормально разомкнутый. Позволяют устанавливать неограниченное число аварийных датчиков. При аварии, сигнализирует, выполняет последовательность по корректному отключению системы и отправляет уведомление.
- Выдача сигнализации при достижении указанного уровня одним из измеряемых-вычисляемых значений, с возможностью изменения мощности ТЭНа (и возможно привязанного к нему охладителя).
- Удаленное отображение показаний и управление Самогонычем через интернет, с помощью Telegram приложения.
- Выдача результатов измерения через USB или Bluetooth на ПК, либо на смартфон с Андроид (смартфон также выступает в качестве питания и интернет модема для уведомлений от прибора). Версия для смартфона сильно урезана в функционале (показывает текущие измерения, логирование, Сигнализация и уведомления на основные уровни, управление ТЭНом)
- Отображение масштабируемых графиков, и ведение текстового лога принимаемых значений для возможности анализа трендов в сторонних программах, а также в самом Самогоныче;
- Очень широкое возможности и калькуляторы для самостоятельной калибровки.
- Диаметр металлических колпачков зондов 4мм (как на XUVSTAL 7). При желании покупателя могу не вклеивать, для самостоятельного помещения зондов в свои металлические колпачки. Также по желанию покупателя, может быть изменена длинна проводов зондов. По умолчанию длина около 70см. То есть расстояние между зондами может быть около 140см. Но чем длиннее, тем больше может быть помех.
- Возможность самостоятельного изменения цветовой темы программы.

Первые пробные видео:

Использую Автоматику Самогоныч II для ректификации спирта на колонне Люкстайл 7.
Дополнительно установил узел отбора по жидкости и клапан отбора.
Задействовано два температурных зонда и датчик давления в кубе.
Управление ТЭНом для поддержания давления в кубе. Управление клапаном отбора.
Снято довольно подробно. Можно использовать как руководство пользователя для автоматики.


Для ввода колонны Люкстайл 7 в режим эмульгации использую только ситечко для чая на нижнем узле отбора по жидкости, в качестве сужения в основании колонны. Ну и конечно Автоматику Самогоныч II. Никаких дополнительных выходов и шлангов с переливом не требуется.
Автоматику использовал в ручном режиме.
Пока не удается плавный переход от эмульгации к обычному режиму ректификации, чтобы не сливать накопленный в колонне спирт обратно в куб.
Избранный плейлист


Калибровка температурного зонда в узле отбора по спиртовой полке при работе ректификационной колонны на себя (азеотропная точка). Перед этим отобраны головы, подголовья, и колонна поработала на себя 20-30 минут, для набора спиртуозности 97.17%.
Понятно, что спиртуозность в азеотропной точке меняется от давления, но не сильно. Поэтому при такой простой и быстрой калибровке, это игнорируется.


Управление Самогонычем через интернет с приложения Telegram:


- Дистилляция спирта сырца со смартфоном и старой версией Самогоныч I (для новой версии видео не снималось)


Поверочных метрологических сертификатов делать не пытался. Хоть прибор и предназначен для ректификации-дистилляции, где важна динамика температуры относительно температуры кипения спирта. Выше есть ссылка на видео, где я делаю калибровку по спиртовой полке. После любого изменения утепления и положения зонда, калибровку желательно повторять.
Делал калибровку своего экземпляра до абсолютной точности 0,1С. По результатам серии замеров от 50С до 97С, максимальные отклонения от -0,046 до 0,075С. Среднее отклонение 0,025С. Очень интересно попробовать откалибровать и до большей точности, но нет соответствующих точных поверочных термометров и нормальной термокамеры. Результаты очень сильно зависят от длительности выдержки, поворота термометра к свету, углубления в термокамеру и т.д. Поэтому это шаманство мне не очень нра

Другие фотографии, цену и контакты смотрите на Барахолке.

ПОДРОБНЕЕ...
сообщения удалены (2)
Samogonich datchik Куратор Иваново 243 385
Отв.1  13 Февр. 21, 12:30
Состав комплекта для самосборки (только сейчас ничего сам не паяю):
Комплект. Автоматика Самогоныч II. Барахолка. Товары и услуги.

и 2м обрезок витой пары.
Просто прошитая платка STM32

Если есть в наличии реле, то могу положить в комплект.

Могу собрать комплект с реле на ТЭН, реле на клапан и форсункой,

ИНСТРУКЦИЯ по сборке набора для самостоятельной пайки

Понимаю, что профессиональные монтажники посмеются над моей инструкцией. Пишите, добавим сюда и ваши советы.

Начитаю пугать:
ВНИМАНИЕ: не пользоваться кислотой и кислотосодержащими флюсами. Проверена пайка с канифолью и канифолью растворенной в спирте. Кислота и нонаме китайские флюсы-фломастеры приводят к повреждению дорожек в плате микроконтроллера и выходу периферии из строя. Я четыре платы запорол, пробуя разные флюсы и фломастеры. То связь по USB пропадала, то вообще питание платы куда-то исчезало, то шина I2C на датчики давления с перебоями начинала работать. Причем что характерно, на вид всё замечательно, и никаких повреждений не видно.
ВНИМАНИЕ: не перегревать процессор микроконтроллера. Особенно боятся перегрева датчики давления. Я паяю легкоплавким припоем олово 61%, свинец 39% с температурой паяльника около 250-300С. Долго не грею. При близкой к процессору пайке, желательно его придерживать хотя бы пальцем, для охлаждения. Долгая пайка рядом с процессором может привести к его полному или частичному повреждению. У меня было один раз - сгорел один из каналов АЦП.
ВНИМАНИЕ: очень желательно не прикасаться голыми руками к контактам будущей пайки. Это может привести к жирным пятнам и плохой пайке контактов. Как раз после этого и возникает желание воспользоваться кислотой, или другим более эффективным флюсом. Возможно стоит тщательно протереть спиртом контактные стороны перед пайкой.
ВНИМАНИЕ: На китайских платах микроконтроллера и датчиков давления, отверстия и контактные площадками не облужены, и бывают с довольно толстой оксидной пленкой. Бывает, что на вид всё припаяно и большая капля припоя, а на деле контакта нет, и даже припой подвижен - не припаян. Штыревые контакты аналогично. В этом случае приходится сначала аккуратно паяльником облуживать контактную площадку вокруг отверстия (стараясь не залить отверстие припоем). Облуживать штыревой контакт. А потом уже вставлять штыревые контакты в отверстия и окончательно припаивать. Это основная причина того, что кажется всё припаяно, и припаяно правильно, а что-то не работает.
ВНИМАНИЕ: Перед каждой пайкой убедится, что питание микроконтроллера выключено (USB выдернут из компьютера или БП).

Актуальная версия Схемы в формате MS Visio.
Схема.zip

Примерная последовательность пайки:
После каждого этапа желательно подключать к компьютеру и убеждаться в рабочем состоянии микроконтроллера. Благодаря этому, легко будет определить момент, после которого прибор перестал работать, найти ошибку и исправить.
1. После получения набора и проверки комплектации, необходимо подключить плату микроконтроллера по USB к компьютеру, установить драйвера, убедится, что с ним есть связь, и значения в программе Самогоныч (бредовые без зондов, около 40-60% шкалы АЦП) идут. Убедится, что при прикосновении к контактам для зондов, значения меняются от изменения статического напряжения. Всегда одно и то-же значение на входе (0 или 100% АЦП), говорит о неисправности входа АЦП. При замеченной неисправности, проконсультироваться со мной. Ни в коем случае ничего не паять, микроконтроллеры со следами пайки я обратно не принимаю, считая, что повредили при пайке.
2. Впаять штырьевые контакты для датчиков давления. Обязательно припаять к штырькам два провода питания датчика давления. Большой процент брака датчиков давления. Выпаять несправный очень сложно, поэтому НЕ ПРИПАИВАЯ прижать контактами датчик давления (bmp180/bmp280) к штырькам, подключить Самогоныч к компьютеру, запустить программу и убедиться, что датчик давления исправен и показания давления идут. Только после этого припаять к штырькам проверенный датчик давления. Не перегревать, желательно охлаждать чип. Если bmp280, то припаять ещё перемычку между его контактами VCC и SDO. После проверки правильности пайки, подключить к компьютеру и проверить, что давление АД приходит, немного меняется (живое), и не равно INF (отсутствие связи).
ВНИМАНИЕ: отсутствие одного из контактов питания на платах BMP, по заявлению производителя, приводит к повреждению датчика напряжением с шины I2C. По моим наблюдениям, кратковременное 1-2 минуты включения датчик переживает, но лучше не рисковать.
Датчик давления 45.jpg
Датчик давления 45. Автоматика Самогоныч II. Барахолка. Товары и услуги.

3. Впаять штыревые контакты: 2 штырька GND, и 7 штырьков управляющих (ТЭН, Отборы, Охлаждение и т.п.).
4. Впаять штыревые контакты: 4 штырька аварийной сигнализации.
5. Сформировать витые пары нужной длинны для зондов. Припаять к каждой терморезистор. Перед пайкой, не забывать надевать термоусадки на каждую из двух жил, для защиты мест пайки от случайных контактов. Завязать на другом конце узелки, они будут препятствовать выдергиванию зондов из корпуса и повреждению контактов при неаккуратном обращении.
6. Скрутить по одному проводу с каждой витой пары в одну скрутку, надеть для прочности связки термоусадку выше оголенной части. Всё вместе пропаять, подрезать залуженную часть до нужной длины и припаять скрутку к GND.
7. Вторые провода от каждой витой пары впаять в соответствующее отверстие на плате. Перед вставкой, желательно посадить термоусадку на провод выше оголенной части, для препятствования дальнейшего расплавления легкоплавкой изоляции. Провод вставлять со стороны процессора, а припаивать соответственно снизу. Припаивать пожирнее, так как на этот припой потом припаивать и мелкие SMD высокоточные резисторы. На данном этапе, все АЦП должны показывать ровно ноль практически без шумов.
8. С другой стороны от впаянных проводов зондов, припаять нагрузочные высокоточные резисторы. Площадки у них залуженные и как правило паяются очень хорошо. Осторожно, очень мелкие и любят безвозвратно улетать в неизвестном направлении. Осторожно, не перегревать и не окислять их контактные площадки - потом будет припаять практически невозможно. Осторожно, не оторвать тонкую контактную площадку от резистора.
балансные резисторы.jpg
балансные резисторы. Автоматика Самогоныч II. Барахолка. Товары и услуги.

9. Припаять предварительно залуженный провод от 3.3В до кончиков всех нагрузочных резисторов. От качества пайки контактов этих резисторов и витой пары, будет потом зависеть стабильность показаний температуры от физических воздействий. На данном этапе должны появится нормальные измерения температуры. Можно погреть разные зонды и убедится в их работоспособности.
10. Вставить в отверстия ножки керамического конденсатора (снизу). На оставшуюся длину ножек можно одеть термоусадки для предотвращения случайных контактов. Впаять так, чтобы несколько миллиметров ножек торчало с другой стороны. Подогнуть, чтобы влезало в корпус, но желательно не касалось других частей.
11. К торчащим ножкам керамического конденсатора припаять электролитический конденсатор. Полоской на корпусе к GND.
12. Откусить ножки от платы блютус, чтобы минимизировать случайные контакты и уменьшить занимаемый объем в корпусе. Припаять все контакты блютус согласно схемы. При подаче питания, должен замигать светодиод на платке блютус (признак наличия питания). Найти и подключить на ПК новое блютус устройство. Проверить приход измерений по блютус. Можно обмотать изолентой контактную часть блютус, для предотвращения случайных контактов, при помещении всего этого в корпус. Если блютус мигает, но в поиске блютус устройства виден JDY-31, а не Samogonich_SerNum, значит не правильно припаяны два информационных провода. Каждый раз при включении Самогоныча, микроконтроллер конфигурирует блютус - дает ему название.
IMG_20220113_181319. Автоматика Самогоныч II. Барахолка. Товары и услуги.

13. Заправить изнутри через отверстия соответствующие зонды, согласно нумерации под отверстиями.Задвинуть получившуюся электронику по направляющим прорезям в корпусе, одновременно вытягивая зонды с другой стороны. Отдельные провода зондов в каждой витой паре, желательно уложить так, чтобы площадь контура ловящего помехи, была минимальна.
14. Проверить работу, подключив к ПК, и слегка приклеить последнюю стенку корпуса, для возможности легкой разборки.
Позднее ещё вставлю соответствующие фотографии мест пайки.
15. Залить термоклеем отверстия выхода зондов из корпуса, для того, чтобы провода не шевелились внутри корпуса, не перетирались и не теряли контакт.

Всех больше проблем возникает с датчиком давления. Если припаяли, а он не работает, то сначала нужно убедится в наличии питания на платке датчика, если есть, то выключить, разрядить конденсатор и прозванивать наличие связи SCL и SDA. Ниже картинки мест, где прозванивать. Стрелки слева указывают на место, где нужно смотреть наличие напряжения 3.3В. Стрелки сверху (справа) на SCL, SDA. Их надо прозванивать по очереди на аналогичные контакты на плате микроконтроллера.
- bmp180
Bmp180. Автоматика Самогоныч II. Барахолка. Товары и услуги.


- bmp280
Bmp280. Автоматика Самогоныч II. Барахолка. Товары и услуги.


Видео с пайкой датчика давления:

Внешний датчик давления паять на витые пары проводов не длиннее 10см. Чем длиннее, тем нестабильнее связь и возможны зависания датчика давления.
Samogonich datchik Куратор Иваново 243 385
Отв.2  16 Февр. 21, 10:46

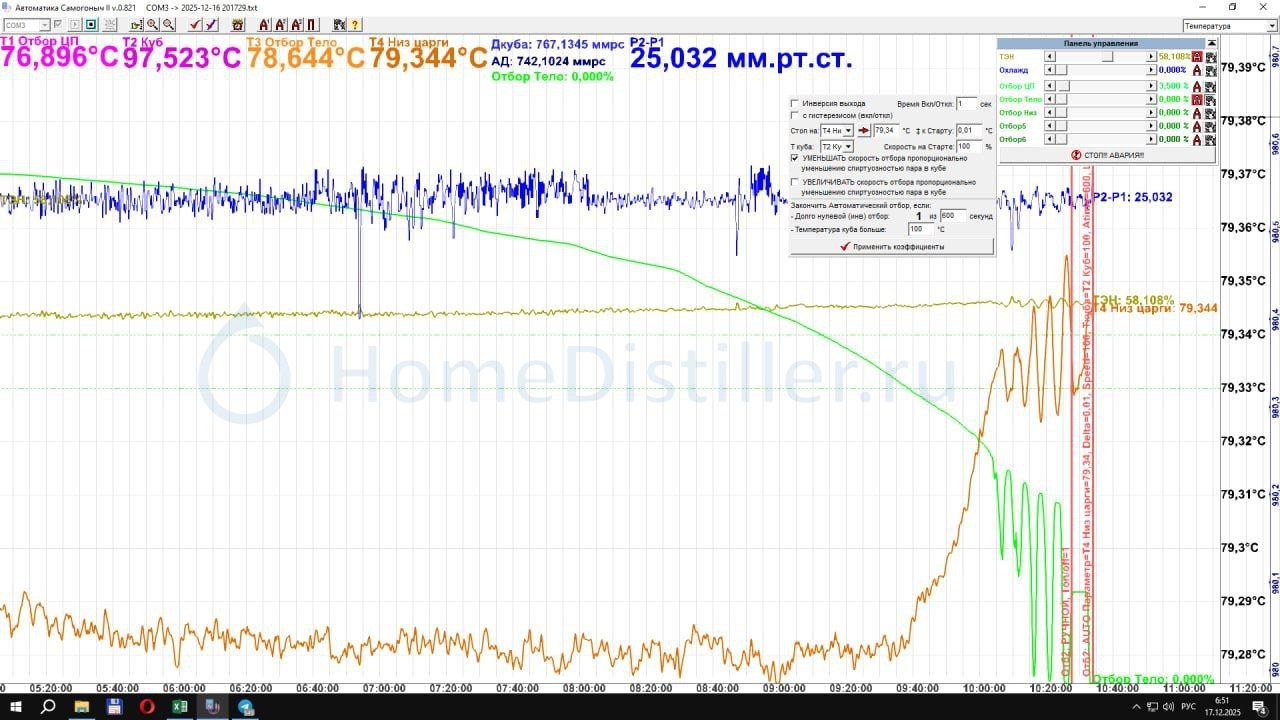

Пояснение по работе ПИД регулирования в Самогоныче:
Порядок вычисления подаваемой мощности ТЭНа после каждого измерения (раз в сек). Для Охлаждения аналогично. Для Отборов только параметрическое регулирование.
1. Дифференциальная часть. Вычисляется прогнозируемое значение параметра через Инерция секунд.
Прогнозируемое_значение := Текущее_Значение_Параметра + Угол_Параметра * Инерция. Угол_Параметра, это на самом деле регрессия параметра вычисляемая по количеству точек указанному в Настройках "Количество замеров для определения Угла".
Отклонение_от_Цели := Цель - Прогнозируемое_значение
2. Интегральная часть. Можно отключить. Без этого регулирования параметр никогда сам точно не выйдет на Цель, придется вручную поднимать Цель, для вывода параметра на требуемый уровень.
Накапливается суммарное значение отклонения от Цели:
TENAutoSdvig := TENAutoSdvig + Отклонение_от_Цели / Инерция (текущее значение данного параметра отображается внизу Панели ТЭНа)
Так как это значение то долго плюсуется, потом перелетает через Цель и начинает долго минусоваться, это очень добавляло бы инерционности регулированию. Поэтому тут есть алгоритмические коррекции для минимизации раскачки.
3. Параметрическое регулирование. Мощность ТЭНа принимается прямо пропорциональной Отклонение_от_Цели
ТЭН_Значение := 100 * (Отклонение_от_Цели + TENAutoSdvig) / Расстояние_регулирования;
Если ТЭН_Значение > TEN_Max, то ТЭН_Значение := TEN_Max;
Если ТЭН_Значение < TEN_Min, то ТЭН_Значение := TEN_Min;

Вот схема как оно выглядит графически, но не знаю как тут отобразить Интегральную часть. К Отклонение_от_Цели ещё добавляется интегральный меняющийся коэффициент. Также тут не отображен учет параметра Макс. Угол на 100% ТЭНа
Схема. Автоматика Самогоныч II. Барахолка. Товары и услуги.


При подборе коэффициентов ПИД регулирования, нужно иметь в виду, что при поддержании значения температуры, мощность ТЭНа определяет скорость роста регулируемой температуры (Угол), а при поддержании давления, мощность ТЭНа напрямую определяет давление. Причем инерция поддержания давления в разы ниже инерции температуры. Так как пар сразу выделяется на ТЭНе и практически сразу дает давление (после заполнения свободного места в кубе и колонне), а температуре ещё надо дойти от ТЭНа до датчика. Но когда куб внутри греющей рубашки, то давление тоже становится очень инерционным, так как температура от греющей рубашки не сразу доходит до куба, а когда доходит, то не сразу применяется, так как остывает об куб.
Даже с прямым нахождением ТЭНа в кубе, температура от точечного включения ТЭНа доходит до датчика не как разовый скачек температуры, а как сильно размазанное по времени эхо включения. Причем, чем больше мощность ТЭНа, тем быстрее доходит эхо, и тем на большее время оно размазывается. Так что: разная инерция на разной мощности ТЭНа, разная инерция для роста и падения температуры, разная скорость падения в зависимости от скорости охлаждения (дельта от внешней температуры), с этим всем приходится "бороться" автоматике.

Можно было для ускорения схождения, добавить возможность ввода дополнительных коэффициентов, описывающих особенности конкретной колонны, но не хочется загромождать и так уже малопонятный интерфейс. Можно сделать автоматический поиск параметров, но для этого автоматика должна сама поиграться колонной чтобы их найти. Это будет совсем непонятно пользователям и долго.
Так что пока данная часть находится в процессе творческого поиска решения, как её сделать лучше.

А РЕЖИМЫ
Постараюсь выложить подробное описание как работают Ах автоматические режимы.
Они делают только то, что указано в таблице. То есть можно и перед, и во время работы автоматики производить какие-то действия и настройки для улучшения и коррекции её поведения. Она помогает по указанному алгоритму, а не берет полный контроль над системой. Если понять что и в какие моменты она трогает, то будет удобнее, чем в ручном режиме. В любой момент можно нажимать и отжимать кнопку любого этапа.
А1 полуавтоматический режим: хороший режим с отделением всех фракций, но с одним отбором, и поэтому с ручной перестановкой банок по сигнализации автоматики.
A1 панель.png
A1 панель. Автоматика Самогоныч II. Барахолка. Товары и услуги.

A1 автоматика.png
A1 автоматика. Автоматика Самогоныч II. Барахолка. Товары и услуги.


A2 автоматика реализует технологию ректификации предлагаемую разработчиками ширпотребовских колонн. То есть головы, подголовья, предхвостья и хвосты на выброс, а тело забираем. Так как этот режим я не никогда не использовал, то поленился, и часть параметров уже должна быть забита в панели автоматики соответствующих отборов и ТЭНа.
A2 панель.png
A2 панель. Автоматика Самогоныч II. Барахолка. Товары и услуги.

A2 автоматика.png
A2 автоматика. Автоматика Самогоныч II. Барахолка. Товары и услуги.


А3 автоматика Полный автоматический разбор по фракциям. Будет переделываться.
A3 панель.png
A3 панель. Автоматика Самогоныч II. Барахолка. Товары и услуги.
сообщение удалено
Samogonich datchik Куратор Иваново 243 385
Отв.3  16 Февр. 21, 11:39, через 53 мин
Если вместо русских букв отображаются знаки вопроса, то нужно установить язык программ, не поддерживающих юникод.
Int_2. Автоматика Самогоныч II. Барахолка. Товары и услуги.


Вот статья, как это сделать в Windows 10: https://lumpics.ru/...-in-windows-10/
Продублировал файлом, мало ли ресурс исчезнет: Вопросительные знаки вместо букв в Windows 10.pdf
сообщение удалено
Samogonich datchik Куратор Иваново 243 385
Отв.4  16 Февр. 21, 11:52, через 14 мин
Перечень необходимых зап.частей, для самостоятельного приобретения:

Терморезисторы MF52D 10K 80mm:
https://aliexpress.ru/...000020079105308

Точные резисторы в делитель напряжения, нужно 2К (есть нормальные, есть SMD):
https://aliexpress.ru/...000029815734848

https://aliexpress.ru/...000015624240634
https://aliexpress.ru/...000017171785653

Датчики давления BMP180, BMP280:
https://aliexpress.ru/...000000784079825

Реле на переменное напряжение (для ТЭНа) SSR-40A DA
Реле на постоянное напряжение (для клапанов) SSR-10A DD (внимание, должно уметь управлять 5-60VDC, иногда подсовывают более дешевые от 24В):
https://aliexpress.ru/...000028523677106

Металлические колпачки на зонды 4x50:
https://aliexpress.ru/..._id=67548237786

Блютус модуль JDY-31 Baseboard 4P:
https://aliexpress.ru/..._id=67518723860

Авиационный разъем низкого сопротивления GX12 2pin (на зонды):
https://aliexpress.ru/..._id=65418387581

Авиационный разъем низкого сопротивления GX20 2pin (на ТЭН):
моя ссылка устарела, можно найти самому

Вот такой разъем хотел на выходы управления. Тут особой точности сопротивления не нужно, зато быстро втыкаются, Type14:
https://aliexpress.ru/...000027250452734

Разъем для подключения шланга к внешнему датчику давления 3.9-M8-3.9:
https://aliexpress.ru/...000016799116583

Конденсаторы керамические 100нФ:
https://aliexpress.ru/..._id=66601007988
https://aliexpress.ru/...000020110436812

Конденсаторы электролитические 470мкФ:
https://aliexpress.ru/..._id=67240383140
https://aliexpress.ru/..._id=67240383165

Может кому понадобится:
Отвод на смеситель для охлаждения:
https://aliexpress.ru/...000029871525899

Узел отбора по жидкости для подключения датчика давления к кубу:
https://aliexpress.ru/...000028729310197

Ситечко для чая, для защиты верхнего зонда от капель флегмы, 5см:
https://aliexpress.ru/...000015651026397
Samogonich datchik Куратор Иваново 243 385
Отв.5  09 Марта 21, 16:39

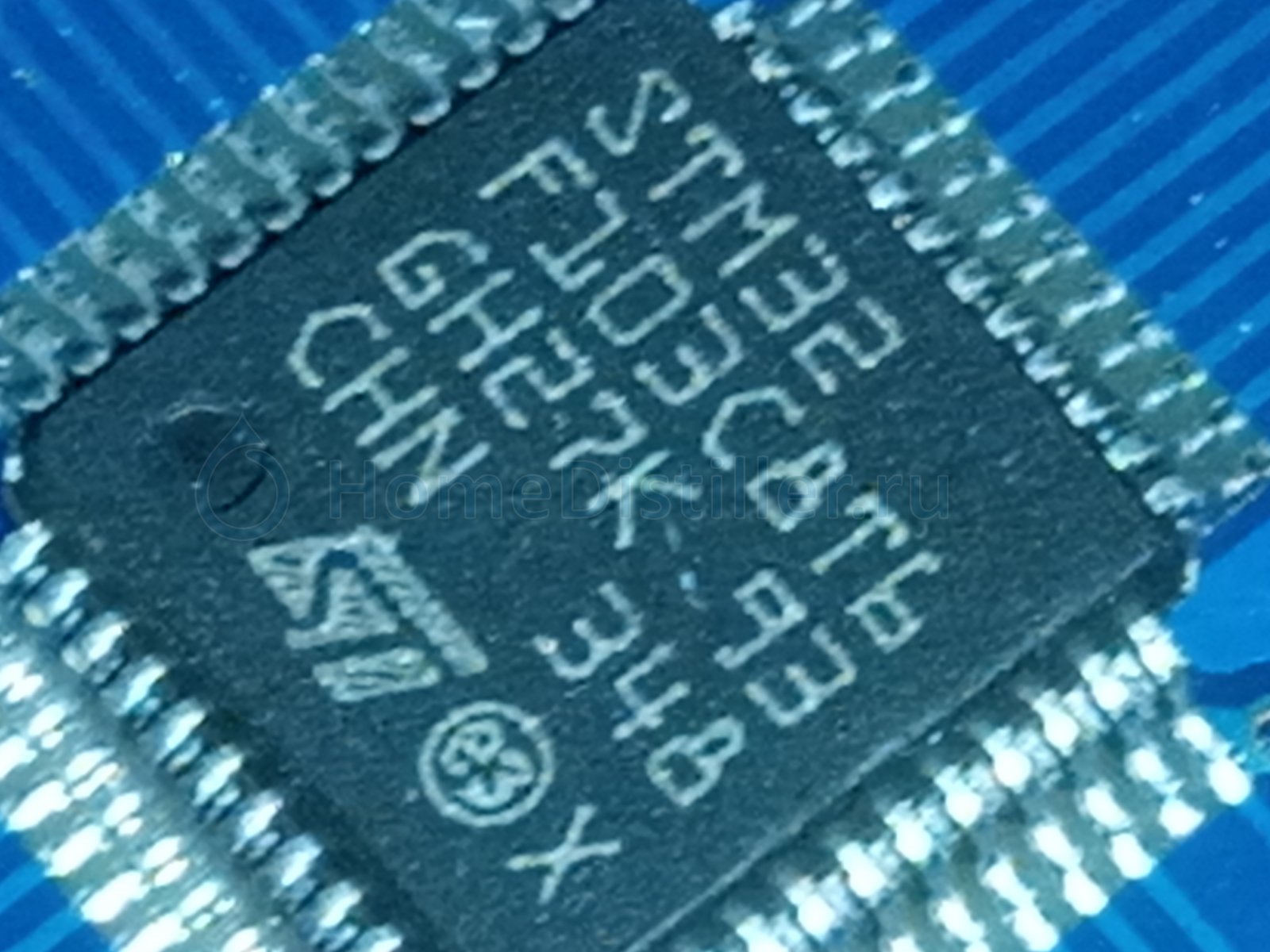

Рабочий чип 1:
Рабочий 1.jpg
Рабочий 1. Автоматика Самогоныч II. Барахолка. Товары и услуги.


Рабочий чип 2 (клон):
Рабочий 2.jpg
Рабочий 2. Автоматика Самогоныч II. Барахолка. Товары и услуги.


Рабочий чип 3:
1. Автоматика Самогоныч II. Барахолка. Товары и услуги.


Рабочий чип 4 (клон):
IMG_20240923_214121. Автоматика Самогоныч II. Барахолка. Товары и услуги.


Нерабочий (не работает I2C и датчики давления с ним):
Нерабочий. Автоматика Самогоныч II. Барахолка. Товары и услуги.
сообщения удалены (3)
Samogonich datchik Куратор Иваново 243 385
Отв.6  09 Марта 21, 19:51
Увеличение мощности блютус

Отмерил примерно 9 см обмоточного провода ПЭТВ-2 диаметром 1,0 мм:
Через обе платы просверлил отверстие (оно чисто для надёжности крепления антенны):
2024-06-29_00-31-24-022. Автоматика Самогоныч II. Барахолка. Товары и услуги.

Один конец провода припаял тупо к началу "родной" антеннки:
Пайка-1_. Автоматика Самогоныч II. Барахолка. Товары и услуги.

Второй конец - к пину GND:
Пайка-2_. Автоматика Самогоныч II. Барахолка. Товары и услуги.

В результате получаем рамку с размерами 3х3 см (с учетом GND-шных дорожек печатной платы). Общая длина рамки 12 см, что соответствует длине волны блютуза.
Рамка_. Автоматика Самогоныч II. Барахолка. Товары и услуги.

Результат:
Девайс легко обнаруживается, пакеты проходят без ошибок через две-три железобетонные стены. По этой причине заморачиваться с рефлектором не стал.
Из недостатков:
1) чуток увеличились габариты;
2) имеет место быть естественная для такой антенны диаграмма направленности.

Также на ПК лучше ставить 100м адаптер блютус.

Может оно кому и пригодится...
сообщение удалено
Samogonich datchik Куратор Иваново 243 385
Отв.7  09 Марта 21, 20:43, через 52 мин
Там как раз дискуссия про зависимость Ткип от давленияDry Gin, 09 Марта 21, 20:20
Спасибо прочту.
Я провёл пять замеров при разном давлении и получил коэффициенты квадратичного приближения. Получилась такая сходимость:
12. Автоматика Самогоныч II. Барахолка. Товары и услуги.

А попытки рассчитывать эту зависимость с помощью питоновского модуля thermo (взято тут с форума) меня разочаровали. Там очень большой разброс от используемых баз данных. Получается пальцем в небо. Я где-то тут выкладывал свои результаты.
сообщение удалено
Dry Gin Профессор Челябинск 12.2K 2K
Отв.8  09 Марта 21, 22:08
Я провёл пять замеров при разном давлении и получил коэффициенты квадратичного приближения.Samogonich datchik, 09 Марта 21, 20:43
Это так себе эксперимент. Смотри:
1. Перегоняешь на своей колонне спирт без разбавления раза на три с максимальным ФЧ, с отсечением 10% голов и 10% хвостов. Потребуется терпение. Но получаешь достаточно приличный азеотроп. Аккуратно, помни что он весьма гигроскопичен. Отбирай в более-менее герметичную тару и сразу затыкай.
2. На этом же оборудовании подготовь точный регулятор давления (прессостат) с разрешением не ниже 1 мм ртути. Точнее не нужно, но главное, чтобы он умел поддерживать заданное давление. Насосом ты это решишь или ещё как - неважно.
3. Кипятишь полученный спирт, замыкаешь мощность дефлегматором и задаёшь давление 700 мм ртути. Замеряешь температуру паровой зоны куба своим датчиком. Десять замеров и усреднение. Повышаешь на 1 мм ртути, замеряешь. И далее до 800 мм ртути.
4. Тарируешь таблицу по известным справочным значениям, полученным в сверхточных лабораториях, они есть в гугле.
5. Результаты кладёшь нам на стол и получаешь овации и славу.
Samogonich datchik Куратор Иваново 243 385
Отв.9  09 Марта 21, 22:12, через 4 мин
Это так себе эксперимент. Смотри:Dry Gin, 09 Марта 21, 22:08
Вот методика как я делал: https://zen.yandex.ru/...32f3c7f62a7f10b
Я вообще не отбирал спирт, чтобы в кубе не падала спиртуозность и не портила замеры. Я колонну стабилизировал точно одно и то-же время в разную погоду.
Почитай внимательно. Там всё круче и точек больше. Единственное, я не управлял давлением, а дожидался погоды с соответствующим давлением.
Давление тоже хочу сам менять. Жду насос с алиэкспресс. Но боюсь, что будет воздух подсасывать во все дыры, и стабильного давления не получится. В результате постоянные скачки давления будут давать переходные процессы и как бы не сделают ещё хуже. Мне видится как откачаю воздух, час стабилизирую колонну, потом логгирую эту полку на фоне естественного увеличения давления из-за негерметичности колонны. Вот и получится таблица соответствия давления температуре полки. Если давление не будет увеличиваться слишком быстро. Тогда колонна не будет успевать нагреваться и стабилизироваться при новом давлении.
P.S. Прошу прощения у модератора за стороннюю ссылку. Но уж больно много оттуда сюда всего перекопировать.
сообщения удалены (4)
comrad Бакалавр Москва 60 30
Отв.10  10 Марта 21, 23:49
Samogonich datchik, Какая минимальная длина щупа должна находиться в измеряемой среде?
Samogonich datchik Куратор Иваново 243 385
Отв.11  11 Марта 21, 00:08, через 20 мин
comrad, Металл кончика очень хорошо проводит тепло. Так что, если он будет одновременно находится в средах с разной температурой, то у него будет некая средняя температура, зависящая от теплоемкостей контактирующих сред. Безусловно у насадки и флегмы внутри колонны теплоемкость значительно больше, чем у воздуха снаружи. Поэтому влияние колебаний температуры воздуха будет незначительным. Но учитывая высокую чувствительность датчика, даже эти незначительные колебания будут заметны. Я когда не утеплял датчик и колонну, замечал постепенное повышение температуры, когда я долго находился рядом с колонной. Поэтому пихайте его чем глубже, тем лучше, и дополнительно утепляйте снаружи место входа термо щупов.
comrad Бакалавр Москва 60 30
Отв.12  11 Марта 21, 00:44, через 36 мин
Поэтому пихайте его чем глубже, тем лучше, и дополнительно утепляйте снаружи место входа термо щупов.Samogonich datchik, 11 Марта 21, 00:08
Samogonich datchik, так 50 мм маловато будет.
Samogonich datchik Куратор Иваново 243 385
Отв.13  11 Марта 21, 00:48, через 5 мин
comrad, У меня колонна 2". С учетом гильзы кончик как раз где-то в центре колонны, и даже чуть дальше. Нормально я считаю.
comrad Бакалавр Москва 60 30
Отв.14  11 Марта 21, 00:52, через 4 мин
Samogonich datchik, у меня царга 60 мм + гильза 15мм + 10 мм надо чтобы зацепиться силиконовым шлангом, получается 20-25 мм в царге, этого достаточно?
Samogonich datchik Куратор Иваново 243 385
Отв.15  11 Марта 21, 01:39, через 47 мин
comrad, я думаю достаточно. Если царга с гильзой утеплены, то у них температура примерно как у внутренностей колонны. Да и кончик зонда почти у центра.
сообщения удалены (52)
gol_avto Доцент Москва-Серпухов-Анапа 1.4K 483
Отв.16  15 Апр. 21, 14:15
Дело не в пялиться, а в сигналке и в логах.Dry Gin, 15 Апр. 21, 14:11
Можно запустить ноутбук и пусть себе пишет логи хоть сутками. Аварийную ситуацию отработают настройки. А находясь на удалёнке и получив сигнал аварии, всё равно ничего не сможешь сделать. Так что инет - это лишнее. Всё ИМХО.
Dry Gin Профессор Челябинск 12.2K 2K
Отв.17  15 Апр. 21, 14:19, через 4 мин
gol_avto,
1. Ноутбука нет и не предвидится.
2. Настройки отработают, но знать об этом не помешает. Например позвонить супруге, чтобы приняла меры.
3. Есть например умные розетки, которые тоже вкл/выкл по интернету.
gol_avto Доцент Москва-Серпухов-Анапа 1.4K 483
Отв.18  15 Апр. 21, 14:24, через 6 мин
Ноутбука нет и не предвидится.Dry Gin, 15 Апр. 21, 14:19
Тогда не стОит этой темой заниматься. Опять имхо. Как можно делать анализ логов без компа? Да и все настройки, калибровки? По тел? Нонсенс!
Samogonich datchik Куратор Иваново 243 385
Отв.19  15 Апр. 21, 14:34, через 10 мин
Настройки отработают, но знать об этом не помешает. Например позвонить супруге, чтобы приняла меры.Dry Gin, 15 Апр. 21, 14:19
При срабатывании сигнализации, посылается уведомление в ВК и Телеграм. Даже при работе на смартфон. И можно позвонить супруге сказать что сделать.
Если уж противник компьютеров, то один смартфон на колонну, а со вторым ходишь и получаешь уведомления.
сообщения удалены (17)
