Необычная конструкция

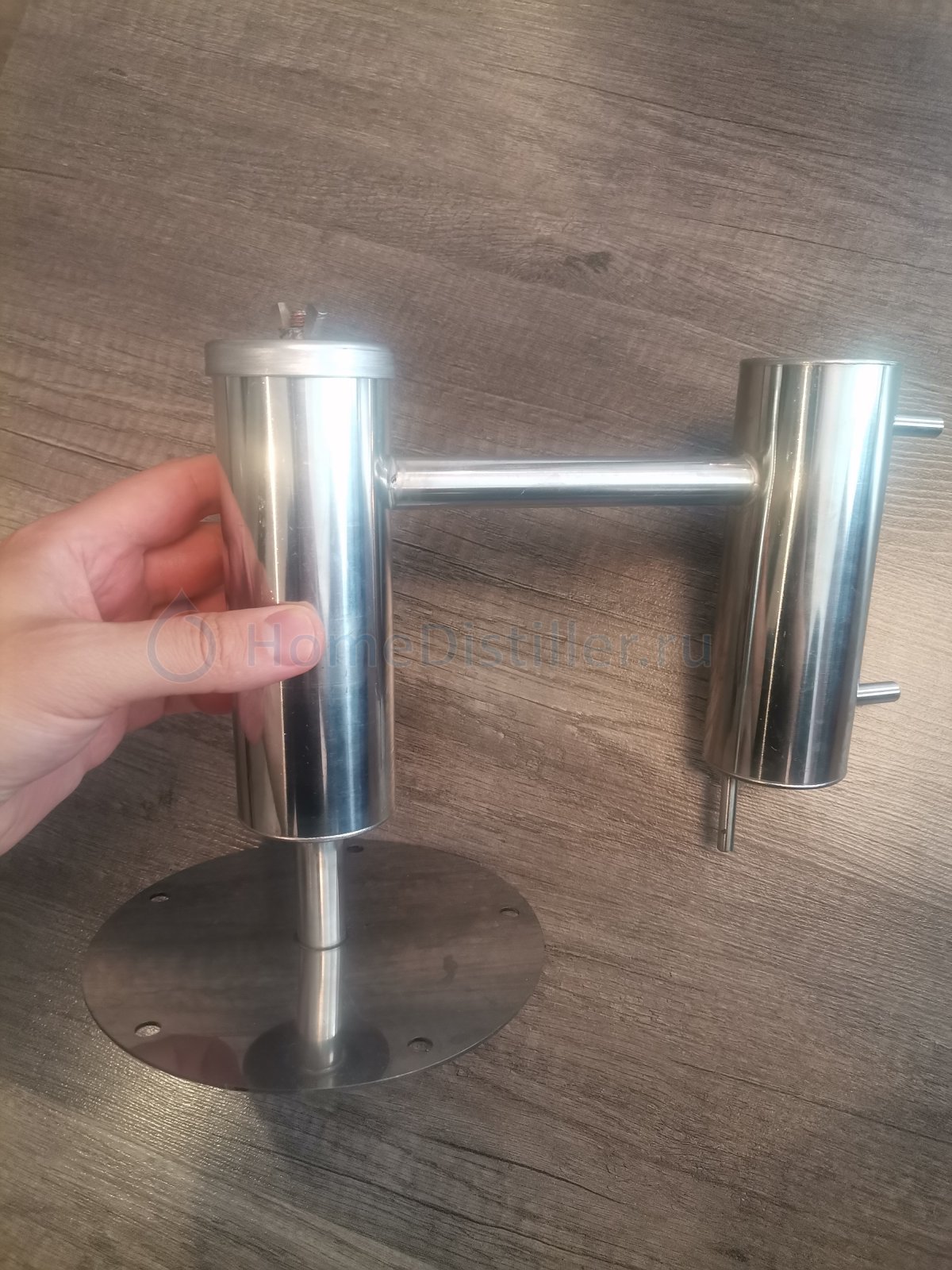

Добрый день! Всех с праздником!!! Среди прочих запчастей приобрёл простенький дистиллятор, на вид вполне себе достойный. Отмыл, почистил. Начал изучать и к моему удивлению он оказался не таким простым. Как из сухопарника в холодильник уходит пар - понятно. А вот как он попадает из куба в сухопарник... Никаких отверстий нет... Не продувается. Куба с 5 шпильками нет, поэтому протестировать не довелось.
Кто-нибудь сталкивался с такой конструкцией? Брак при изготовлении? Или я что-то не понимаю. Заранее всем спасибо!

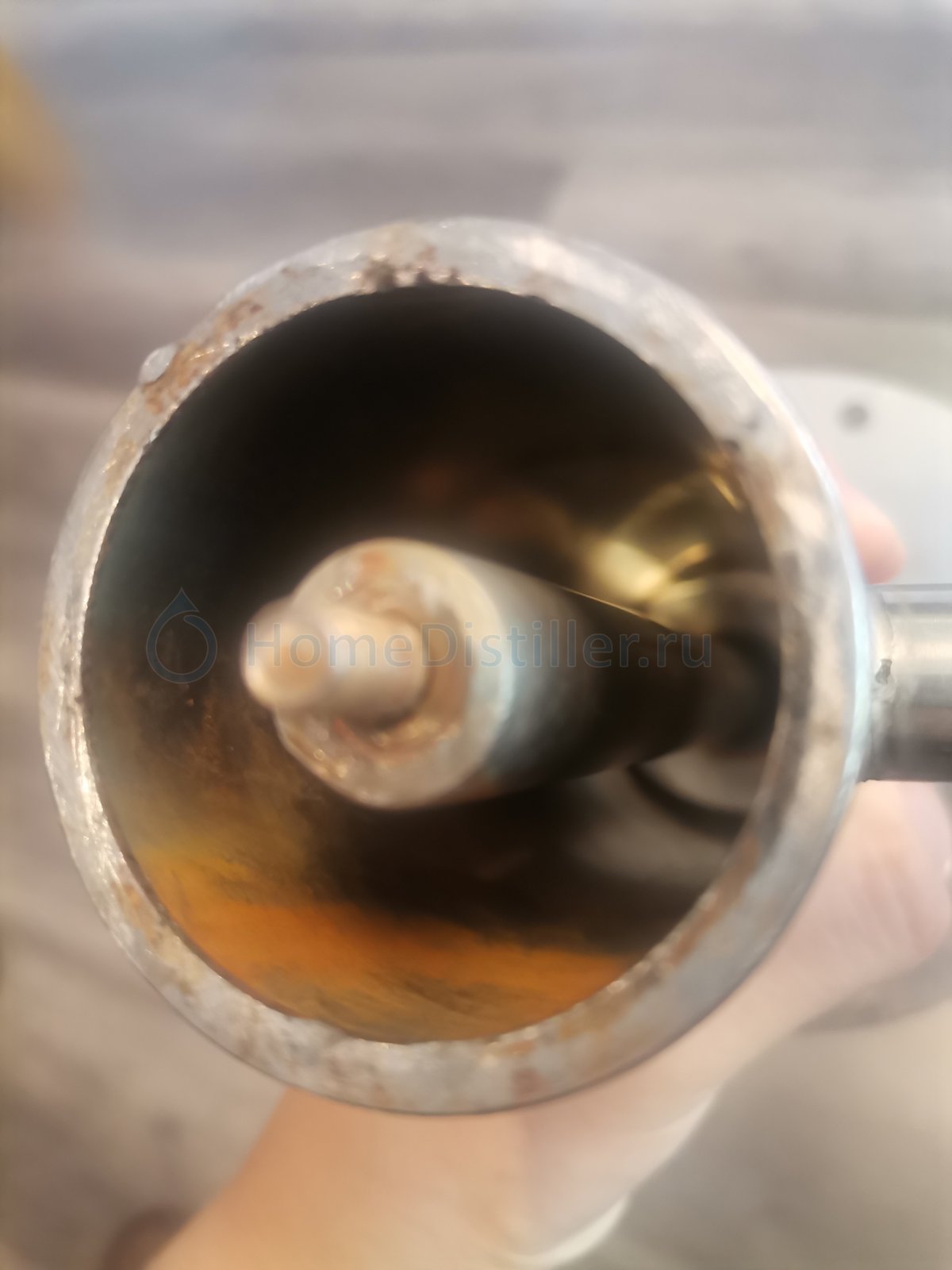

На втором фото плохо видно,но вроде как трубка закрученная внутри.

Kotovod, переверни крышку которая одевается на куб и налей в трубку воды. Увидишь уходит или нет вода, а за одно и куда уходит. Если не уходит значит брак...

Вода не уходит. Пробовал. По логике, если брак, то теперь как вариант надо умудриться насверлить отверстие? Правильно понимаю ведь?

Добавлено через 1мин.:

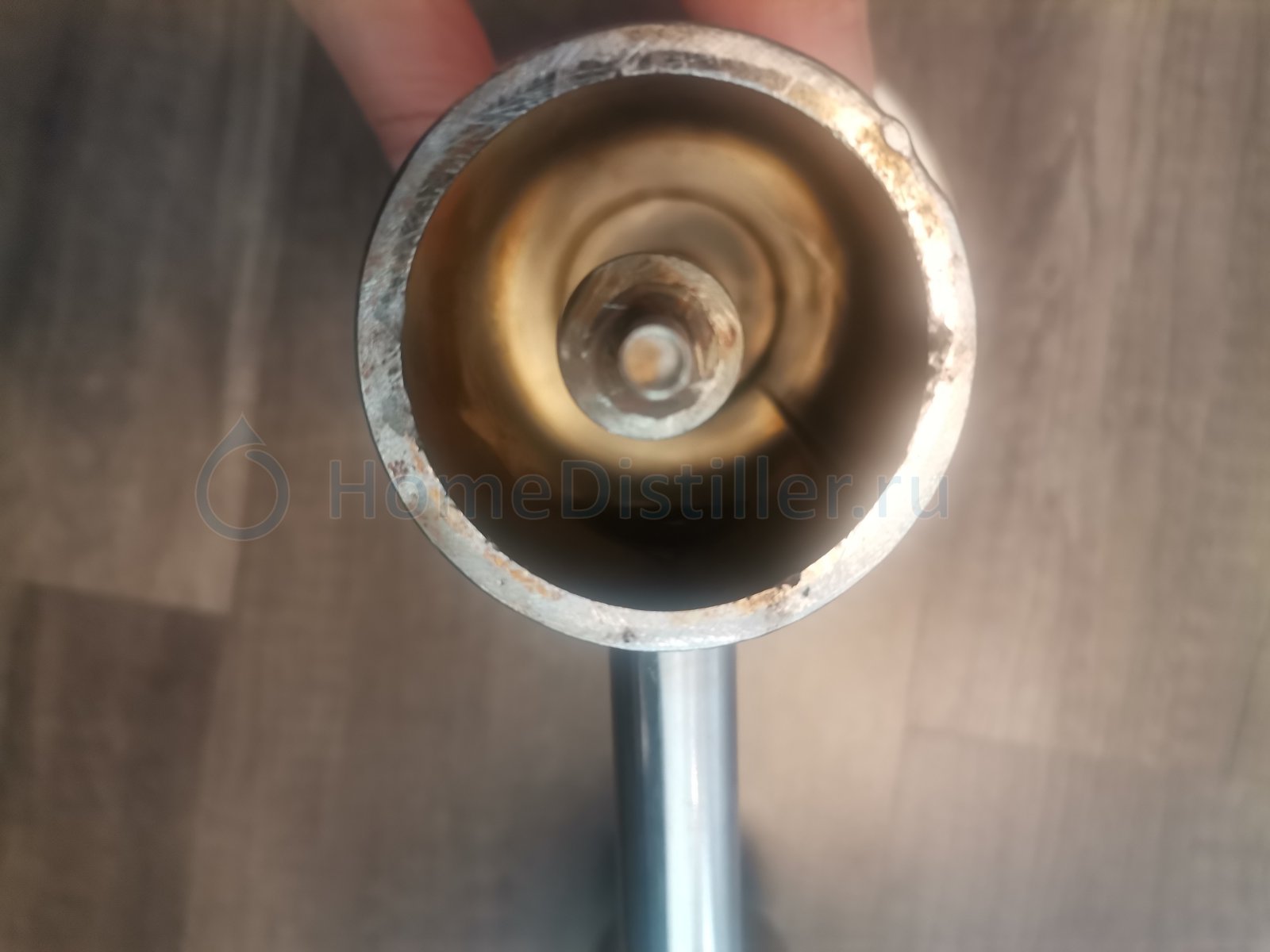

На втором фото это сварной шов отсвечивает. Закрученной трубки нет.

надо умудриться насверлить отверстие?Kotovod, 12 Июня 25, 17:46

у сухопарника еще и отвод снизу для слива дряни должен быть.

serzz, об этом тоже думал, но это меньшее из зол по сравнению с отсутствием отверстия)

По замыслу конструктора в трубке на конце которой приварена шпилька для крышки ,должны быть насверлены отверстия для выхода пара из куба.
Тогда бы получился какой никакой сухопарник.
Но видимо сварной об этом не знал и вварил трубку не просверлив её заранее

Ну а тебе этот хлам впарили

Урий, похоже на то.
Ну не то, чтобы впарили. Он мне практически бонусом достался. Бесполезным бонусом) да и куба на 5 шпилек у меня нет и не было. Все на 6.
А я уж думал технология какая-то эксклюзивная)

Добавлено через 9мин.:

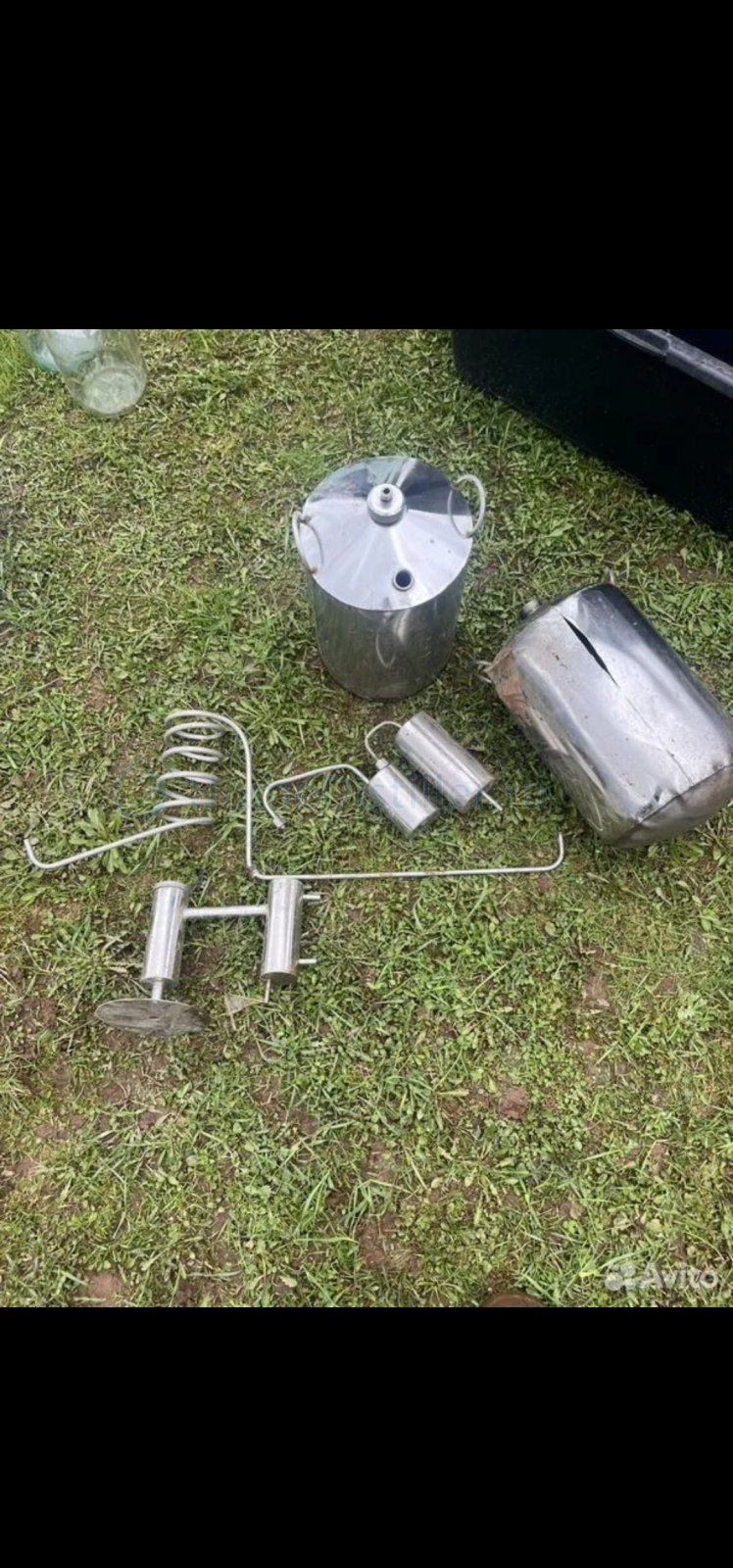

Мне нужен был для экспериментов непроточный дистиллятор, нашёл на авито такой комплект. От разорванного куба отказался, а все остальное приехало за 1500 р.

От разорванного куба отказалсяKotovod, 12 Июня 25, 18:59

Понятно теперь почему куб разорвало

Добавлено через 1мин.:

А что такое

непроточный дистилляторKotovod, 12 Июня 25, 18:59

ты не задумывался

Урий,
Разорванный был под гайку, не под фланец.

Добавлено через 3мин.:

Непроточный - это змеевик погружной, неправильно назвал? Ну категорийным аппаратом могу владеть не на 100%.если что, то поправляйте)

Kotovod, тебе надо обрезать уголки на торце трубки так чтоб шпилька осталась

Проточный - с постоянной циркуляцией воды для охлаждения. Вроде так.

Добавлено через 3мин.:

черный лесоруб, о! А ведь действительно рабочий вариант! Спасибо! Попробую! Куб ещё найти бы небольшой на 5 шпилек. Но это совсем другая уже истрия

Разорванный был под гайку, не под фланец.Kotovod, 12 Июня 25, 20:15

где тонко там и рвётся.
Ты повёлся на дешевизну и купил абсолютно ненужный хлам.
металлолом по сути.
Кстати.
Такой холодильничек у меня есть, уже и не помню откуда.
Сейчас в отхаракиренном виде работает в составе НБК как предподогреватель для воды питающей НПГ.
Но это уже совсем другая история.

Урий, да так и есть.
