Проблемы с китайским дистилятором

Сделай фото переливного стакана. Какая температура воды?
Попробуй так:
1. Набери воды до уровня перелива, как только покажется в окошке
2. Закрой воду подачи
3. Перед закипанием сделай минимальную подачу воды, толщиной струи в спичку
3. Включи дистиллятор
4. Когда закипи на полную и попрет пар добавляй медленно подпитку до уровня стабильной работы

olestan, А я на фото не увидел узел отбора. Конденсат то где скапливается прежде чем попасть в трубку отбора?

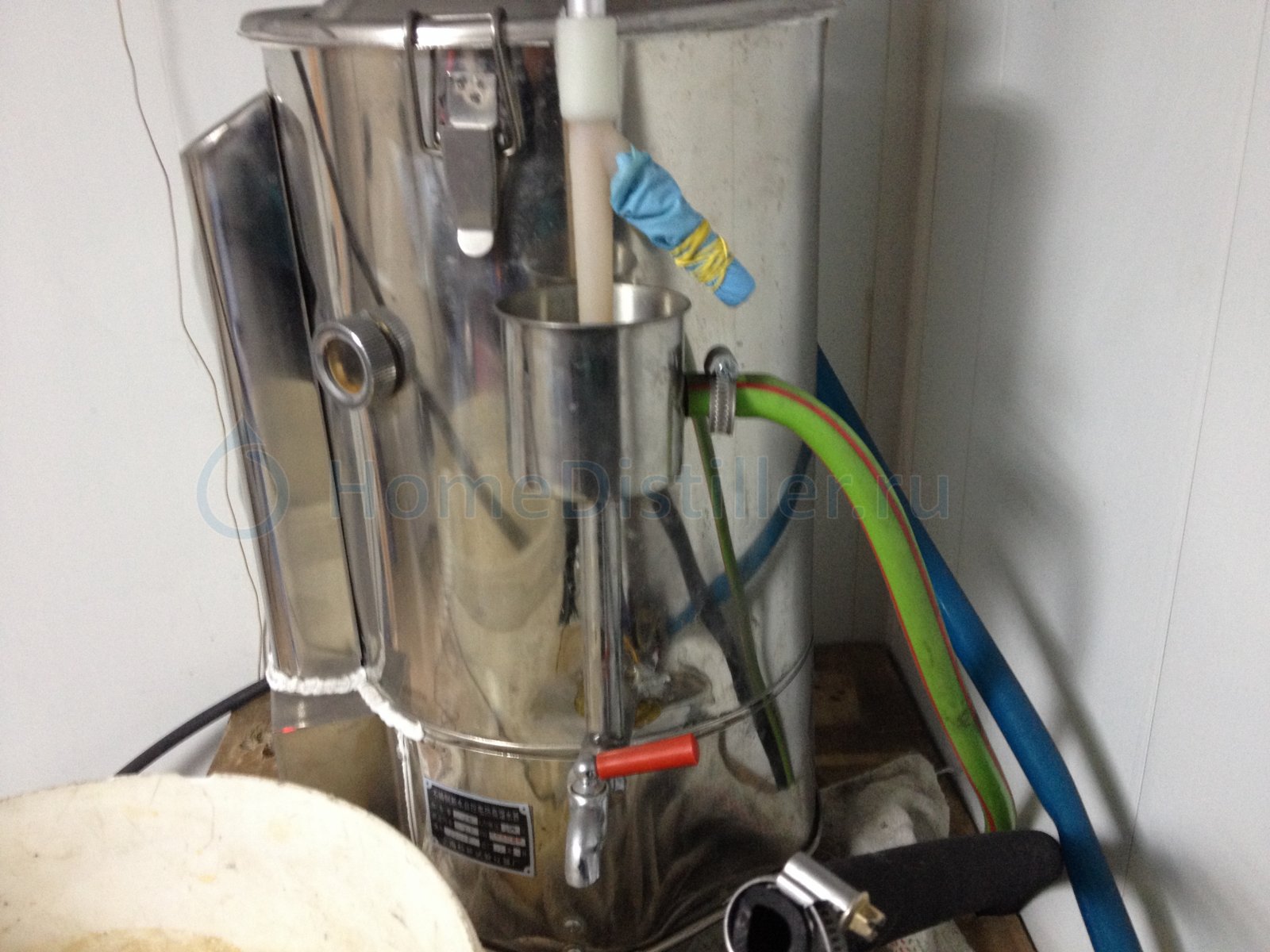

Фото доливного стакана

Насчет убрать затычку потому как нет перелива, на стакан посмотрите где подсоединен зеленый шланг это и есть перелив.

olestan, ты должен понять принцип работы дистиллятора. Кипит вода и при кипении выделяется пар, который свободно поднимается в верх, в верху холодный змеевик и при встрече с горячим паром образуется конденсат который свободно должен собиратся в специальном отсеке с выходом наружу. В твоём варианте меня смущает вход пара в холодильник, вместо того чтоб сразу встретится с холодным змеевиком, пар прёт в верх, потом должен опускатся в низ для охлаждения. Может я не прав но эту трубу я бы обрезал на уровне чуть выше отбора и сделал на конец не большой зонтик пропелером для распределения пара на холодильник.

Slava 61, Да там похоже конденсат сливается обратно в куб, плюс вода из кружки. В результате переполнение куба со всеми вытекающими.

Alex52, Он никак не может сливатся обратно из за паровой трубы почти упёртой в потолок холодильника. А переполнятся может из за сильной струи в стакан. Я бы как вариант на наполнение стакана поставил трубку чтоб не била струя в отверстие пополнения, на последнем фото хорошо видно и из за этого возможно переполнение. Это можно проверить убрав напор из стакана и посмотреть как работает, ещё я бы освободил отбор, убрал бы все заужения на выходе дистиллята и поставил шланг по диаметру трубы отбора.

olestan, Подвинь пластиковый слив к борту стакана, чтобы струя слива не создавала избыточного давления и запускай
1. Набери воды до уровня перелива, как только покажется в окошке
2. Закрой воду подачи
3. Перед закипанием сделай минимальную подачу воды, толщиной струи в спичку
3. Включи дистиллятор
4. Когда закипи на полную и попрет пар добавляй медленно подпитку до уровня стабильной работы

Какая температура подпитки? Спрашиваю третий раз! Если считаешь, что это дурной вопрос, зачем просишь о помощи.

Уже ответили

Он никак не может сливатся обратно из за паровой трубы почти упёртой в потолок холодильника.Slava 61, 07 Марта 14, 12:49

тогда схема неправильно нарисована.

olestan, Подвинь пластиковый слив к борту стакана, чтобы струя слива не создавала избыточного давления и запускай
1. Набери воды до уровня перелива, как только покажется в окошке
2. Закрой воду подачи
3. Перед закипанием сделай минимальную подачу воды, толщиной струи в спичку
3. Включи дистиллятор
4. Когда закипи на полную и попрет пар добавляй медленно подпитку до уровня стабильной работы

Какая температура подпитки? Спрашиваю третий раз! Если считаешь, что это дурной вопрос, зачем просишь о помощи.

Уже ответили
ZSerje, 07 Марта 14, 12:51

Ни в коем случае не считаю это дурным вопросом, просто не знаю как замерить, хотя, температура подпитки на начальном этапе в районе 30 градусов,замечу, что когда дистиллятор работал то температура подпитки и соответственно температура охлаждения змеевика доростала до 90 градусов, также вчера когда я отсоеденил один тен и осталось только 2 то все работало и также температура подпитки = охлаждение змеевика достигала 90 градусов но дистиллятор работал при этой температуре 30 минут и выдавливания не происходило, но на двух тенах очень медленный отбор дистиллята, сейчас попробую запустить дистиллятор по вашей схеме и о результатах отпишусь.

Так отчитываюсь сделал как выше предлагалось наполнил куб до мерного окошка, также трубку подпитки сместил в бок стакана чтоб струя воды стикала по стенке стакана, далее перекрыл подачу полностью и запустил дистиллятор, при начальном вскипании воды в кубе тут же ситуация повторилась вода начала напором идти из штуцера отбора и выдавливание воды из стакана , при попытке приоткрыть кран подпитки ситуация также не изменилась.
Также провел еще один эксперимент, перекрыл пластиковую трубку долива в куб, и одел шланг на боковой пластмассовый отвод воды получив охлаждение змеевика без подпитку куба, результат не изменен при первом же закипании выдавливание через стакан и напор струи из штуцера отбора дистиллята.

olestan, Задай себе вопрос, почему в твоём дистилляторе создаётся переисбыточное давление, которого не должно быть. В этом и есть причина выдавливания воды из стакана. Но всё же переполнения воды сверх нормы в кубе уже нет.

Если "выдавливается" вода из стакана подпитки, значит в кубе растёт давление, значит пар не може свободно выходить (через холодильник или ТСА). Повторяю вопрос: ЕСТЬ СВЯЗЬ С АТМОСФЕРОЙ (в любом виде)? Или у тебя трубка отбора заткнута (например водяной пробкой)?

Если "выдавливается" вода из стакана подпитки, значит в кубе растёт давление, значит пар не може свободно выходить (через холодильник или ТСА). Повторяю вопрос: ЕСТЬ СВЯЗЬ С АТМОСФЕРОЙ (в любом виде)? Или у тебя трубка отбора заткнута (например водяной пробкой)?
Тимур, 07 Марта 14, 14:24

В моем понимании связь с атмосферой есть.
Продублирую: Также провел еще один эксперимент, перекрыл пластиковую трубку долива в куб, и одел шланг на боковой пластмассовый отвод воды получив охлаждение змеевика без подпитку куба, результат не изменен при первом же закипании выдавливание через стакан и напор струи из штуцера отбора дистиллята.

Тимур, Второй день об этом же, но я маленький такой что не слышно. ТСА нет в его дистилляторе. Принцип вертикального дэфа без тса. Да и схема его такая что могли придумать только китаёзы)))

В моем понимании связь с атмосферой есть.olestan, 07 Марта 14, 14:29

Покажи фото того что ты понимаешь.

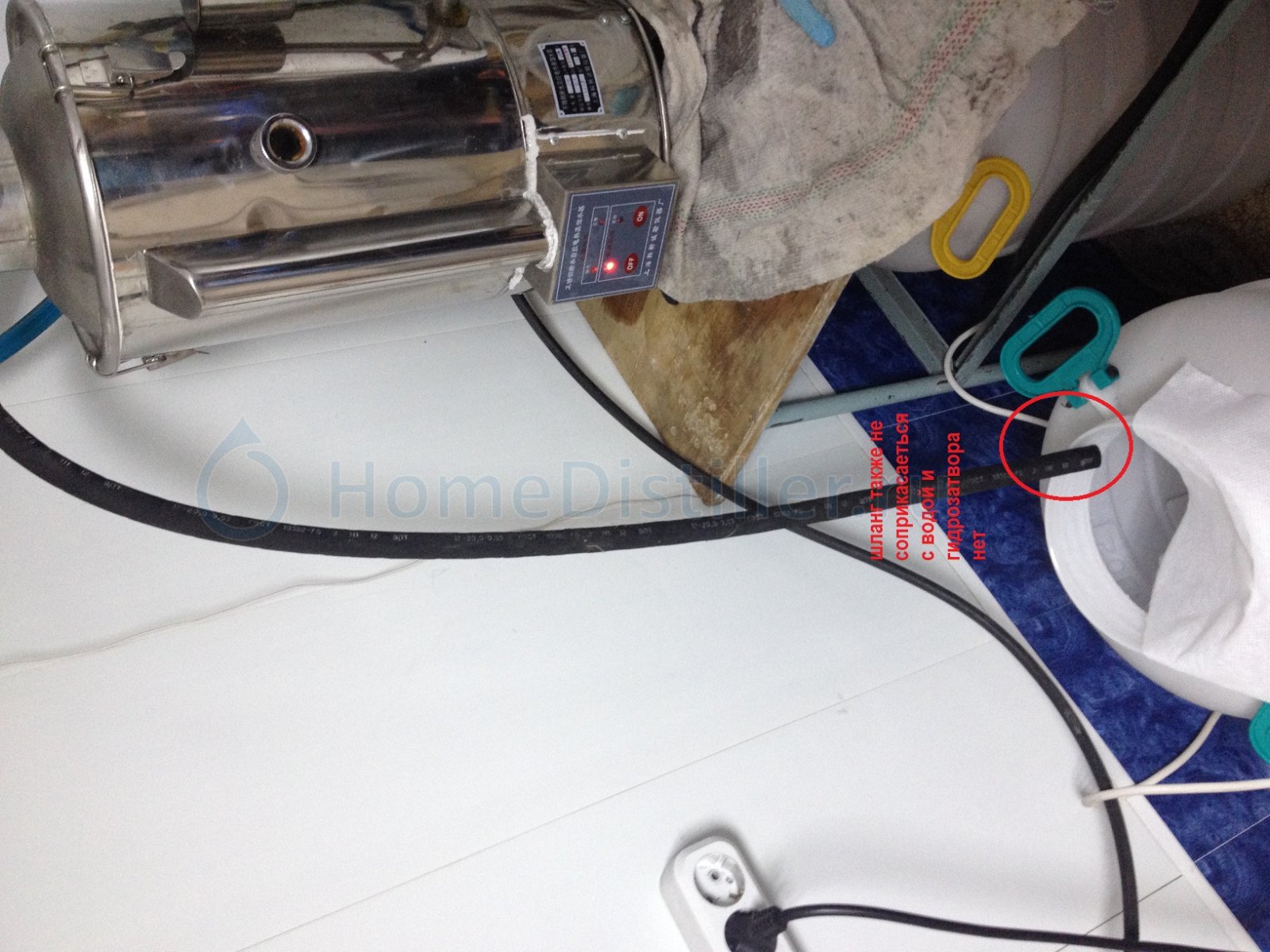

Сильно не пинать

Сильно не пинатьolestan, 07 Марта 14, 14:49

Это не связь. Связь одна, это трубка отбора. Проверь ещё вот что, промеряй рулеткой глубину стакана со змеевиком что одевается на паровую трубку и высоту паровой трубы, не упирается ли она в потолок холодильника?

olestan, Может две фазы на тэнах. Измерь напряжение сети.

olestan, И сними ты этот отросток надев шланг на прямой отбор.

olestan, Может две фазы на тэнах. Измерь напряжение сети.
ZSerje, 07 Марта 14, 15:06

Дистилятор трех фазный 380В.
