БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

приварить точечно, прихватить только, не поведет... у меня там типа ребра жесткости, вокруг муфты, буртик имеется...еще пару мм толщины и будет три мм... думаю, мотылятся царга перестанет... лазерная резка конечно где то есть, слышал, но где брать листовую нержу? её только листами 1*2м небось продают...полмиллиметровую в баню брал, 2,5тр...крышка золотой окажется... на крайняк, к стенке кронштейн с хомутом сантехнический забубеню.
продолжаю продолжать...

крышка золотой окажетсяStm, 25 Февр. 18, 15:32

походи на приёмки цветного металла, я там и бак на 62,5л приобрел и царги от 29 до 42 там беру "за копейки", правда не всегда всё есть в наличии, но МАГАРЫЧ приемщику + номер твоего телефона и по наличии будет звоночек

то 35 что 42 трубу покупать. 35 правда немного проще. По производительности я понял что 42 царга немного производительней.Виталий56, 25 Февр. 18, 14:54

разница в производительности не велика

Stm, Да это малютка МиниБКМ. Куб стенка около 1.2 мм, обьем 14,6 литра, крышка наверно 3.6 мм. Царга 32 труба 31 см. Это чисто для дистов. Сегодня перегонял остатки с осадков вина яблочного залитых не помню уже какой херью, но не хвостами после ректификации. На 2,5 квт мощи было 18 мм по манометру давление. В царге две медных РПНки на всю длину. Он у меня в сборе и 8 литрами жидкости стоял несколько дней на балконе и сегодня собрался перегнать. Принес заполненный. Килограмм 15 не более.

Добавлено через 2мин.:

Stm, У нас есть контора которая режет под размер. Я у них брал трубы.

Добавлено через 6мин.:

Кстати мой куб изначально был коптильней. Когда я на родную крышку прилепил царгу с ДЕФом они болтались как дерьмо в проруби!  Поэтому сварной мне приварил крылья, вырезал новую крышку и т.п. Все из 3,6 мм. Был бы рядом я бы тебе дал кусок листика.

УНО - для спирта. УПО - и для спирта (предочистка) и для дистиллятов прямо из браги.

Парни, я что то не могу найти на каком расстоянии ставится УПО? И по паропроводу после дефа - на сколько критично сделать из трубы 10мм, или же все таки 15мм?

на каком расстоянии ставится УПО?kobnik, 26 Февр. 18, 09:32

Я же выше дал ссылку с чертежиком от руки на маленькой царге. Разницы нет что большая, что малая.

Добавлено через 1мин.:

на сколько критично сделать из трубы 10ммkobnik, 26 Февр. 18, 09:32

Внутренний у тебя будет 7-8 мм. Маловато!

Добавлено через 2мин.:

На короткой я сделал вот так. Разделение отличное. Кубовый остаток не знал как вылить. Это было нечто!VF56, 18 Янв. 18, 10:49

вот смотри

Ага, Володя , увидел, спс.

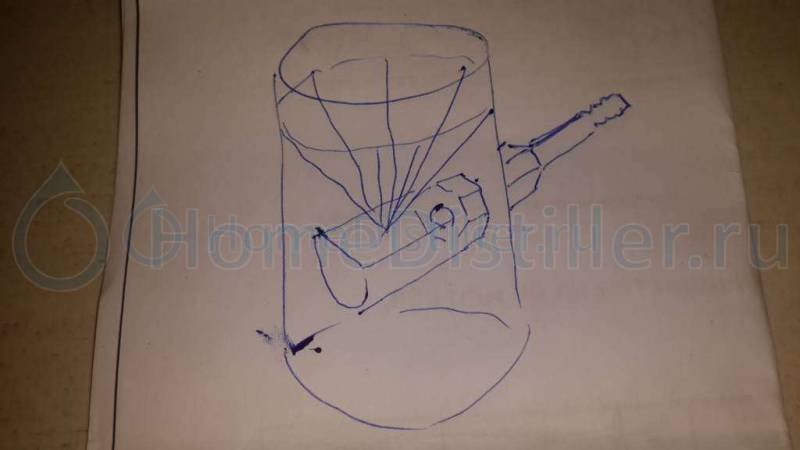

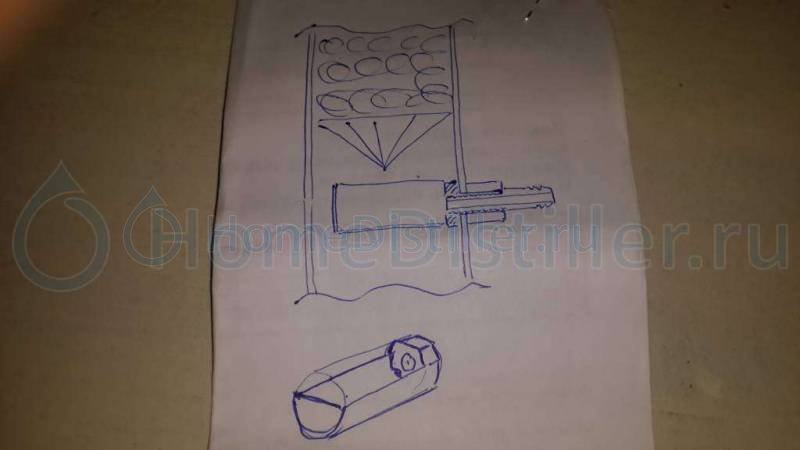

Собрал из Володиных (VF56), разбросаных сообщений по УПО все в кучу. Интересен весь процесс от эскиза до готового изделия.

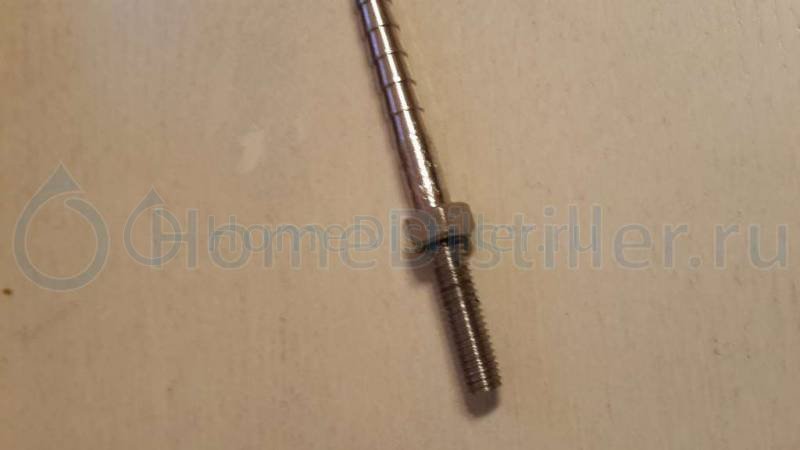

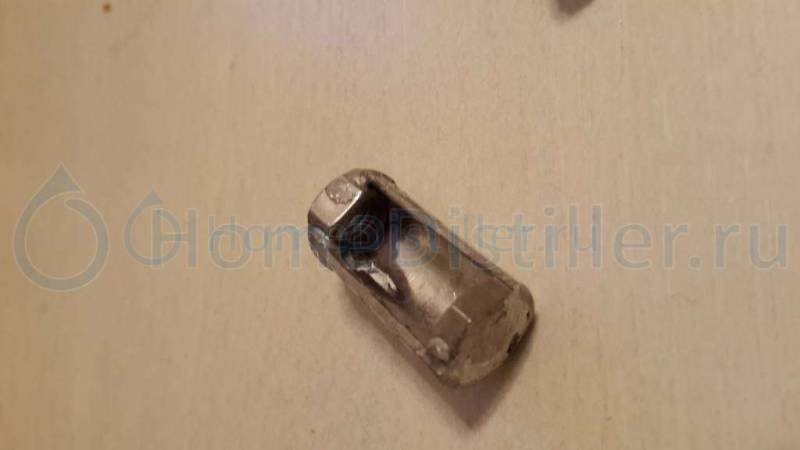

Вот он писюн на месте снаружи. Внутрь можно любой формы, лишь бы сильно не перекрывать сечение царги. Центрирование херня, без проблем. Зато на стадии сборки сделал отверстие (можно и потом, но надо будет снимать утеплитель) и приварил(припаял) Гайку и вперед! Потроха воткнуть в любое время можно! Зато тебе все прибомбасы: и УНО, и УПО, и нет ничего! Живи и радуйся, ты нигде не опоздал!VF56, 12 Дек. 17, 08:11

Маленькое пояснение: Если до этого узла не будет насадки, то это будет УПО. Если до этого узла добавить насадку (из расчета 3-4 диаметра), то это станет УНО.
P.S. Добавил в путеводитель.

СТ60, Зависит от того ,что ты хочешь получить на выходе,если почище продукт,делай метровую,для дистиллята оставь 400 мм.

Зависит от того ,что ты хочешь получить на выходе,если почище продукт,делай метровуюСамостроев, 26 Февр. 18, 13:08

Именно.Так и планировал.Но сомневался.
Спасибо.

ZagAl, Саня! Добавь еще две фотки

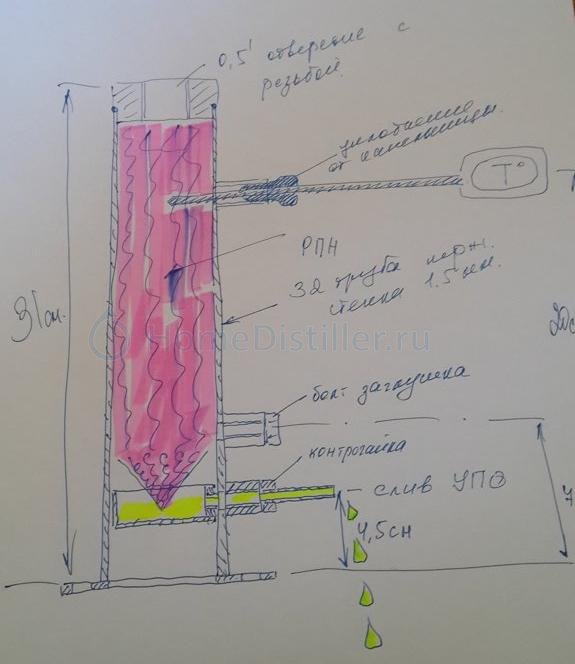

БКМ-малютка в исполнении VF56. Володя, добавь неболшое описАние.

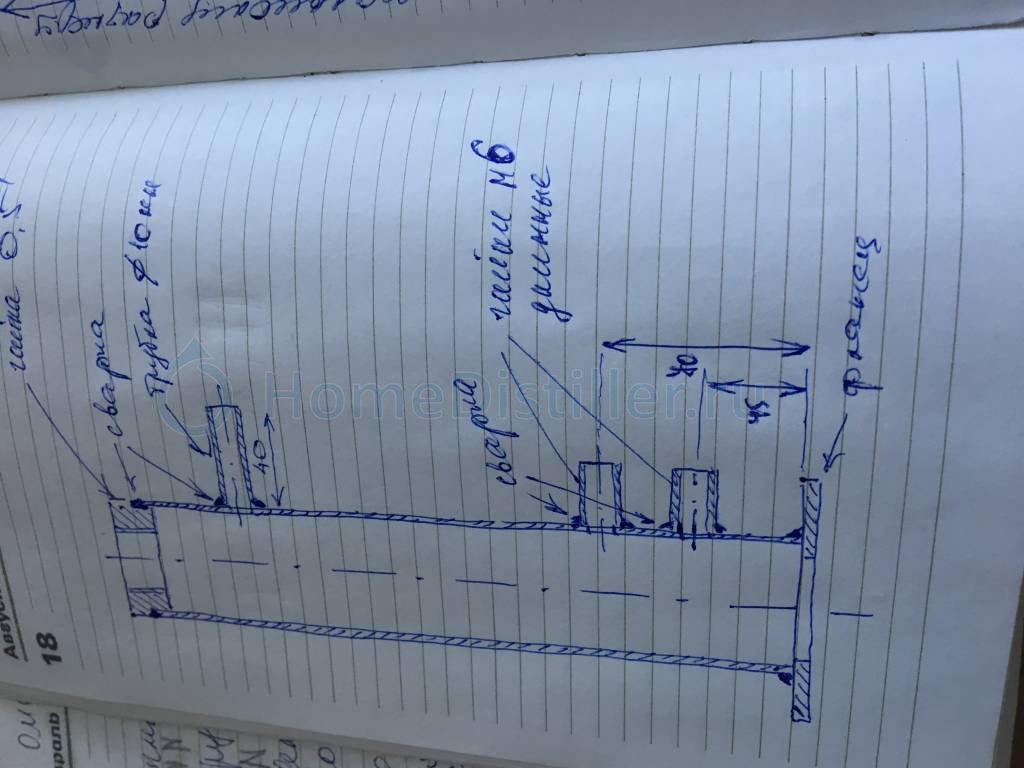

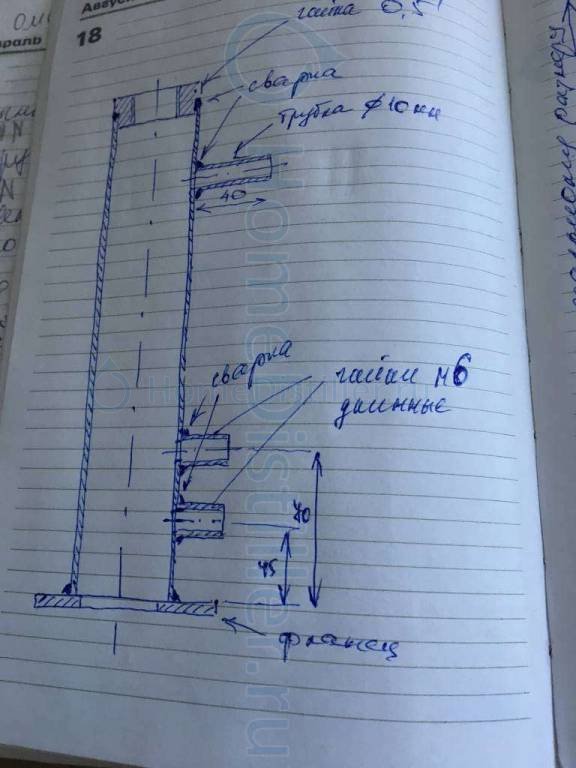

4.5 и 7 см от низа отводы для УПО.
Сосок на 10 мм длиной 40 мм для термометра в 20 см от низа.
Длина царги любая. У меня в этом исполнении 31 см. Это для крошки мини. Вверху ввалена муфта полдюйма для прикручивания ДЕФа или холодильника в варианте прямотока.

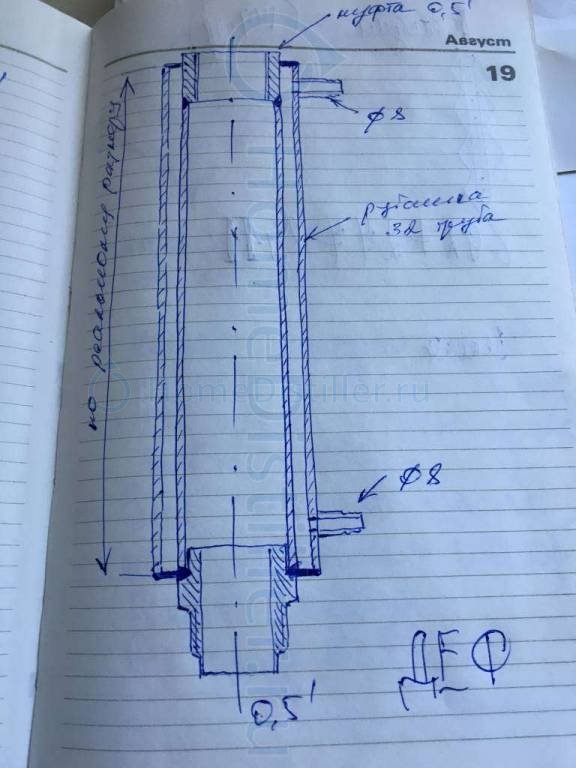

ДЕФ вверху вварена муфта 0.5 дюйма, внизу проточенный штуцер на 0.5 дюйма. На конце проточки припаяны 1.2 мм проволочки для образования концентратора флегмы.

ВНИМАНИЕ! На данную мини конструкцию меня сподвинул солидный урожай яблок в этом году. В качестве сырья могут быть любые фрукты да и зерно в том числе. Цель: получение качественного дистилята для бренди из различного сырья. Но не спирта! Это очень важно. Не надо ставить целью получить отличный спирт на коротких царгах. Не надо! Мини позволяет получатькачественные напитки - дистиляты как за один прогон с боаги или вина, так и из СС(сырца). При одном прогоне я включал отбор из УПО(кстати можно и без него, но УПО позволяет уменьшить содержание сивушных масел в кубе и соответственно в отборе. На фруктах в царге 2 медных РПНки. Все! Если что нибудь не ясно прошу с вопросами в личку, что бы по несколько раз не гнать одно и тоже.

vprogon, молодэц! Включи Вибер!

Добавлено через 4ч. 31мин.:

vprogon, Саня! Привет! Да я все видел, но некогда было ни набрать, ни написать.

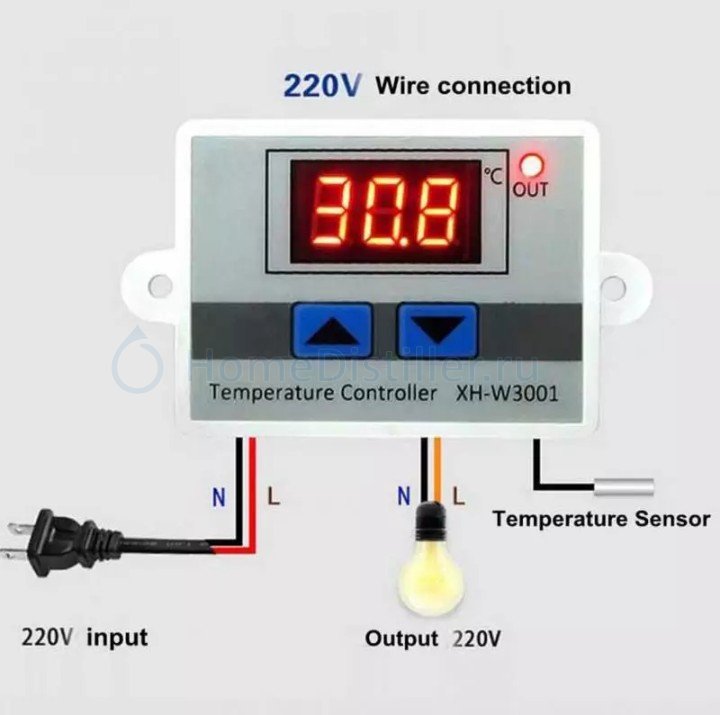

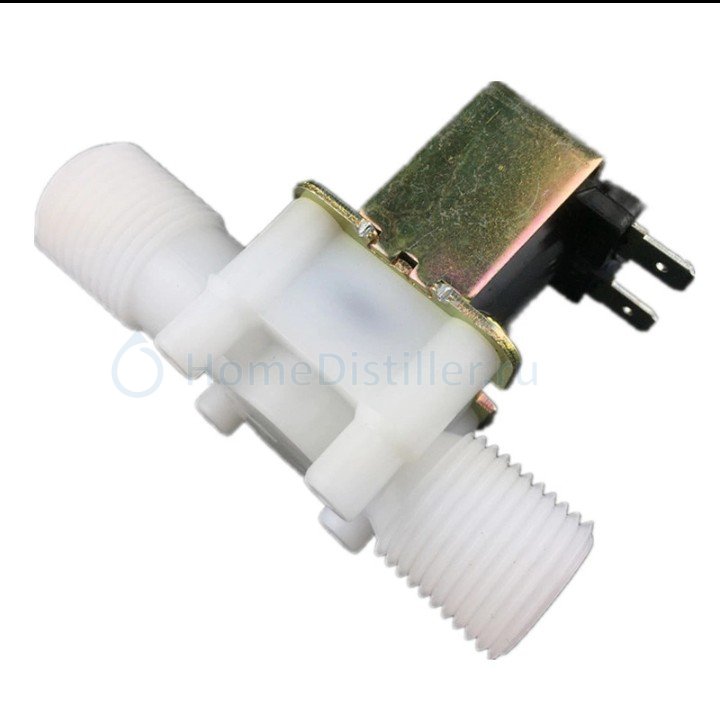

Планирую сделать автоматику на старт стоп. Посоветуйте какой лучше взять клапан на 12 или 220 вольт, на 220 проще, но думается будет греться, если будет включен 5 и более минут. Если брать на 12, то придется блок питания еще мастырить. Или я ошибаюсь и не заморачиваться взять на 220? Также от клапана зависит выбор термостата 220 или 12? И кто нибудь пользовал такой термостат? Стоит в пределах 250 руб.

У меня нет вообще электроники. То что я выше представил, работает само! Крайний раз в таком комплекте при моще 750в,отборе 250-300 мл.ч аппарат сам останавливался 6-7 раз. Попал в 94%. Меня это не напрягает, был целый день дома. Я не отговариваю, от  элек.,но сам пока к этому не пришёл.

У меня вода из колодца, стоит станция автоматики, хоть и поставил редуктор, давление всё равно чуть меняется. Цена вопроса, всего рублей 700 на автоматику.

vprogon, Сань .ну не понимаю я вас .что это 250 ..300 .ну 450 . на втором перегоне .куда ни шло .что мазахизмом заниматся .я крайний раз с браги предотчистка 850 .96 ...отбор голов тела хвосты ..!ланг на втором перегоне за 30 /в этот раз /,что удивился на втором перегоне хвосты вообще короткие .убрал сразу с браги !дык на 80 см царги высота !точно так же завел и все шуршит до первого стопа .далее еще один стоп все !! Конечно если общее время взять то .много получается ..но это разговор об отборе тела !

Добавлено через 1мин.:

Михаил887, очень тонкий кран решит твою проблему дешевле !

Март, кран тонкий от газового баллончика. Поставил рмвк аналог рм2, стало стабильнее, каюсь китайский диммер не годится. Осталось победить герметичность.
