контроллер для управления мини пивоварни

Ну зайдите на вышеуказанный сайт. Все вопросы отпадут сами собой.
Да, есть.

в дип корпусе уже как-то не модно,много места занимает

во многом соглашусь с alexgo, который, кстати реально помог мне с ардуиной, опыт программирования и руки есть, но с ней самой с ардуиной дела никогда не имел, освоил, ничего сверхъестественного нет, так что вперед.
для реализации всего необходимого ардуины нано хватает, в моем случае она работает в спарке с дисплеем 16х2
а что до бункера, то тоже уже заказал, должен через пару недель забрать, думаю что в Вашем случае при наличии качественной сборки + отзывы пользователей спрос будет.

alexgo, а по какому алгоритму программа поддерживает заданную температуру (управляет нагревом ТЭНа)? ПИД или вкл-выкл как термостат до дельте?

пид регулирование причём параметры можно подстраивать

пид регулирование причём параметры можно подстраиватьalexgo, 05 Июля 15, 18:40

Alexgo,

Спасибо тебе за вложенний труд по даннои автоматике.

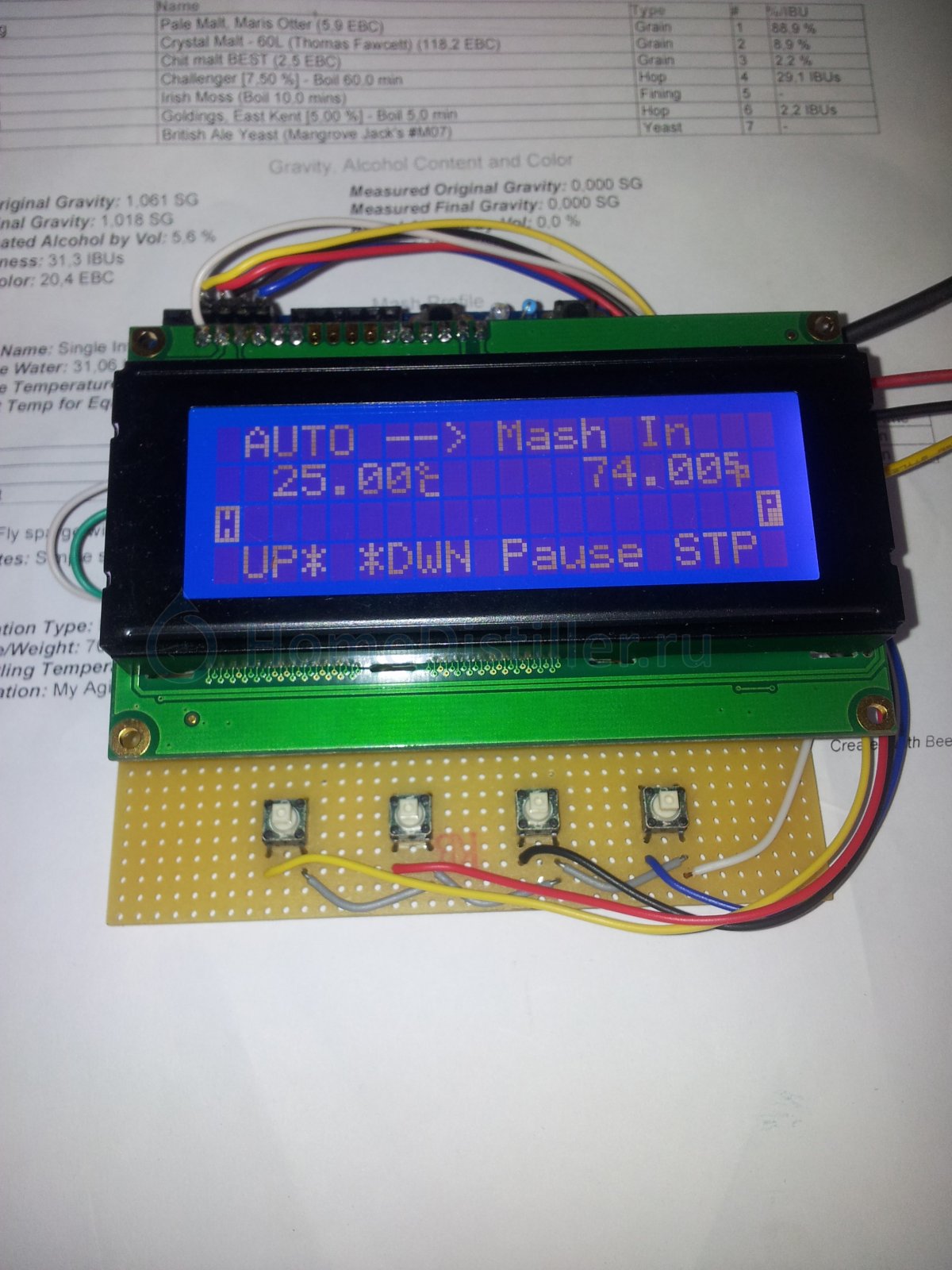

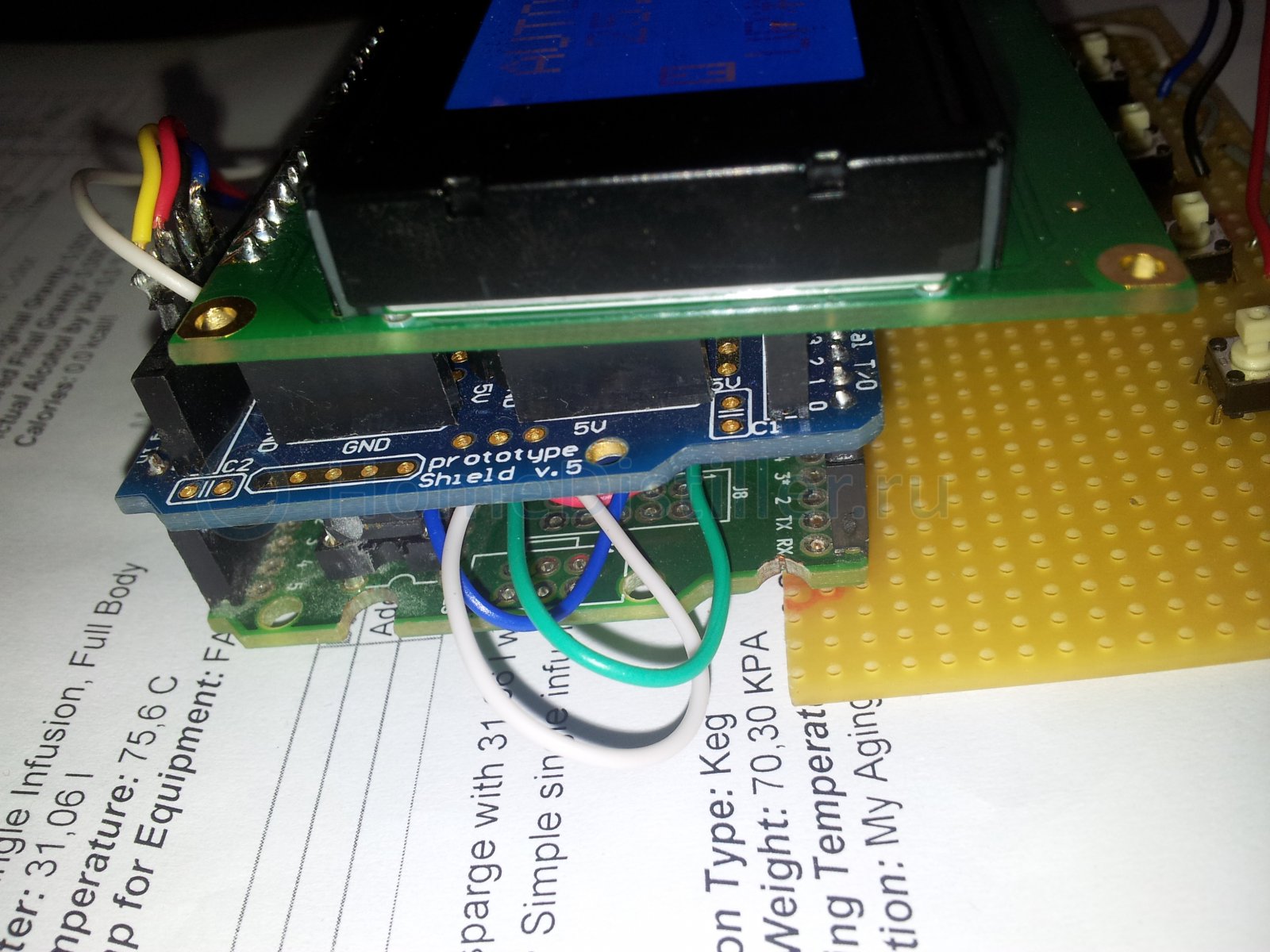

Собрал на УНО (немного пострадавшем на предыдушчих проектах) на специальной макетке для УНО, дисплей взял 20х4. День другои потр....лся пока разобрался с параметрами

LiquidCrystal lcd(2, 3, 4, 5, 6, 7);

пришлося их поменять и другой мелочовкой (типа из 6 дс18б20 рабочими оказались колько 2 плюс конечно те 3 которые на РК стоит) но всё заработало.

Но встал вопрос - имеется ли хоть какое описание по данному софту, чтобы разобратся с установками и возможностями?

забей в yndex-е "open ardbir руководство пользователя" первая ссылка, возможно, что-то прояснит
я до сих пор разбираюсь с П.И.Д. параметрами

в самом начале темы я выкладывал ссылку на описание всех функций кода ардбир

в самом начале темы я выкладывал ссылку на описание всех функций кода ардбирalexgo, 06 Июля 15, 20:28

За вчера и сегодня прочитал всю тему примерно три раза. Ненашел. После того как google нашел мануал - помню что был мануал в теме и поверхностно с ним ознакомился, но явно теперь он кемто потёрт.


Добавлено через 13мин.:

Несмотря на прочтение мануала много вопросов осталось:

Constant P -100 100 Proportional part of the PID control algorithm.
Constant I -100 100 Integral part of the PID control algorithm.
Constant D -100 100 Derivative part of the PID control algorithm.

Хотя почитав https://en.wikipedia.org/wiki/PID_controller многое становится яснее.

да,я тоже не обнаружил,вот что у меня есть

по ПИД регулятору http://we.easyelectronics.ru/...egulyatora.html

Скачал ArdBir_2_8_3RC. Буду разбератся, но не ранше чем вечером.

Мануал нашел 2.6.62 english.

Видел на алиэкспресс термоконтроллер по всем парамаетрам подходит и не нужно ничего программировать.
Пока склоняюсь к нему, уже заказал.
Если не получится, то буду писать программку для Raspberry Pi, ппока он у меня используется как GSM сигнализация для квартиры))), но переписать не долго.

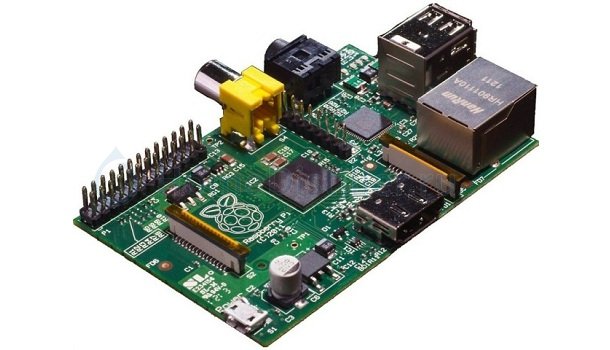

Фото самого компа прикрепляю.

Добавлено через 4мин.:

Видел на алиэкспресс термоконтроллер по всем парамаетрам подходит и не нужно ничего программировать.
Пока склоняюсь к нему, уже заказал.
Если не получится, то буду писать программку для Raspberry Pi, ппока он у меня используется как GSM сигнализация для квартиры))), но переписать не долго.
Фото самого компа прикрепляю.pletniov, 07 Июля 15, 14:16

Забыл написать, компьютер подключается к телевизору, программу саму можно написать на C++ или Java, как и для адруино очень много всяких датчиков можно дозаказать, в том числе и термоэлементы для поддержания нужных нам температур.

Если кому-то нужна будет помощь в программирование, отпишитесь, думаю смогу вам помочь.

термоконтроллер по всем парамаетрам подходит и не нужно ничего программировать.pletniov, 07 Июля 15, 14:16

Это по принципу термостата? А паузы-шмаузы там всякие?

народ не первый год оттачивает ардуины и самоделки микроконтроллеры, пожалуй разве что только raspberry еще не задействовали, любопытно что выйдет.

Добавлено через 4мин.:

ребят подскажите свои значения PID для 2,5 КВт-го ТЭНа в 25-30 литровом клоне?

ребят подскажите свои значения PID для 2,5 КВт-го ТЭНа в 25-30 литровом клоне?bojarin, 07 Июля 15, 21:13

Про ПИД пока не скажу, но вот инфа для размышления - 2,4 КВт при почти постоянном напряжении около 240В разогревают СС 25Л до кипения и прогрева колонны примерно за час (кег 30Л не утеплен). Брага в начале градусов 20-25 Цельсия, а градусность около 15%. Т кипения по графику вижу около градусов 98 по Цельсию.

Из вчера виложенного мною графика (гифки) и ссылки можно много вычислить, но там физиком надо быть. буду експериментировать.

ПС. последняя версия (что я нашел) судя по признакам в скетче предусматривает использование газовых горелок для затирания и варки (пока не на 100% уверен, но кажись оно там зашыто).

не совсем в тему про скорость нагрева, мне надо точно в температуру попасть, для сусла мне, не для браги, для варки пива

Добавлено через 1мин.:

да и тему читаем внимательно

Да и пивовар я начинающий, оборудование почти готово, все для первой варки на 50Л куплено, народ из форума знающий про то что заготовлено давно уже спрашивает про результат. Но я люблю когда всю подготовлено и продумано. А то помню первую (точнее вторую) попытку добывания спиртново собственново производства - то капает где не надо, то бутыль полная, то ... и то не тот продукт, который ожидал. Первая попытка была лет 25 назад, когда будучи несовершеннолетним у мамки денег выклянчил, купил кажись 15Л кваса из желтой бочки, добавил сахара, обмотал вся электрическим одеялом и на наш праздник летнего солнцестояния друзьям выкатил приличную бутыль (по обёму) какоито непонятной поилы которая немного нас веселила. Несколько раз из концентратов варил делал, но не лежит душа в этом направлении.

то по принципу термостата? А паузы-шмаузы там всякие?Суровый Челябинский Мужик, 07 Июля 15, 14:23

Приблизительно да. В заторно-сусловарочный котел всверливается термоэлент, который передает контроллеру температуру затора. Тот принимает решение включить ТЭН или отключить. У термоконтроллера есть дисплей, и кнопки для выставления необходимых нам температур для выдержки температурных пауз.


Добавлено через 11мин.:

Фото термоконтроллера. Цена вопроса - 600 руб.
Мощность 2КВт, температурный диапазон 0-100 гр. Для затирания подходит вполне.

Приблизительно да. В заторно-сусловарочный котел всверливается термоэлент, который передает контроллеру температуру затора. Тот принимает решение включить ТЭН или отключить. У термоконтроллера есть дисплей, и кнопки для выставления необходимых нам температур для выдержки температурных пауз.pletniov, 09 Июля 15, 16:44

Мой братан так и варит пиво. Купил набор МастерКит. Там датчик температуры DS18B20. ТЭН включается при помощи электромеханического реле. Время только сам засекает по часам.
