Доступная автоматика HelloDistiller на Ардуино Мега 2560

Нашел на работе вот такой Siemens MC 35i  пойдет он вместо модуля GSM ?
http://www.kiosksoft.ru/news/2006/06/15/1374.html
правда без БП  умыкнул кто то.demyan2, 15 Окт. 14, 19:31

Ты БП к нему замучаешься искать, там разъем как телефонный евро разъем(RJ 11) и на определенных пинах висит +5В. Второе дело что интерфейс подключения у него com port. Если сообразишь как его подключить и управлять им с помощью AT команд то все получится)
Плюс к нему внешняя антенна нужна, у меня на работе такая есть и модем такой есть. Без антенны думаю работать не будет а может и погореть.

Мега 2560 и LCD keypad без подключения периферии? если да, то каким скетчем?alextron, 15 Окт. 14, 23:11

Последним скетчем можно.

А у меня и антена есть но для выравнивания уровня сигналов нужна ещё одна микросхема

повторял  схему что слева на двух TLP621 . даёт довольно узкий импульс ~ 0,2 мкс, безотказно работает больше 2-х лет. R1 и R2 мощностью 1вт . с PC817 как то не сложилось у меня , летели.m16, 14 Окт. 14, 21:28

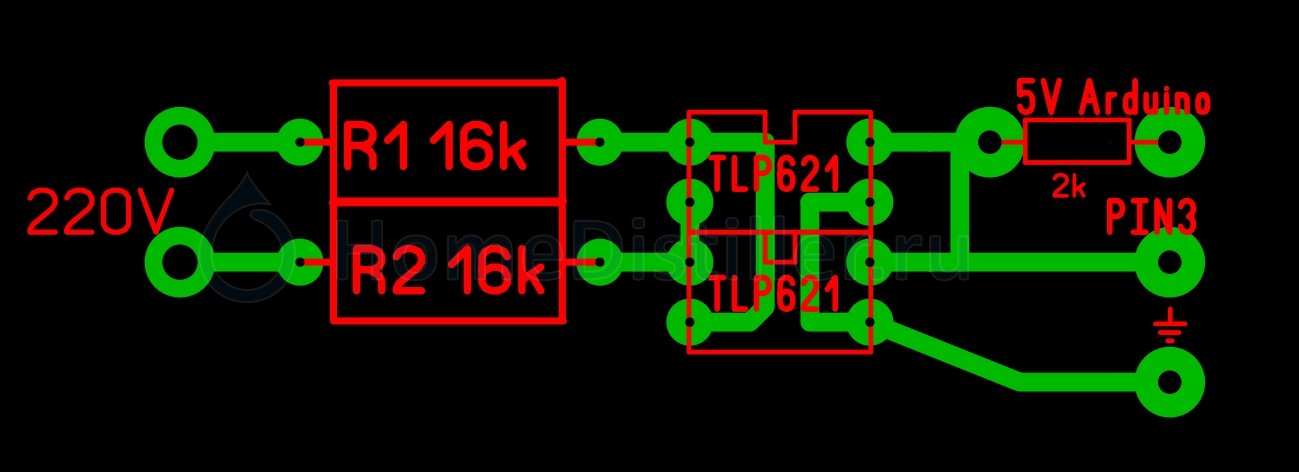

Привет, подскажи насчет детектора нуля на ТЛП621. У меня в городе их в избытке. Я нарисовал в сплане схему, для подключения, можешь проверить, все ли правильно. Нужно ли дополнительно резисторы в схему как тут:
https://cdn.homedistil.ru/fs/1407/16/21231.224481.jpg

https://cdn.homedistil.ru/fs/1410/16/35149.68407.lay6

Я нарисовал в сплане схему, для подключения, можешь проверить, все ли правильноxeus, 16 Окт. 14, 15:05

подключение правильное. по-уму цепи связанные с сетью и схемой следует разделить воздушным зазором (прорезью)

как здесь

Нужно ли дополнительно резисторы в схему как тутxeus, 16 Окт. 14, 15:05

нет

Надули в магазине , если с выходов ардуино к МОМ 3023 сопротивление вместо 330 ом поставить 510 работать будет?

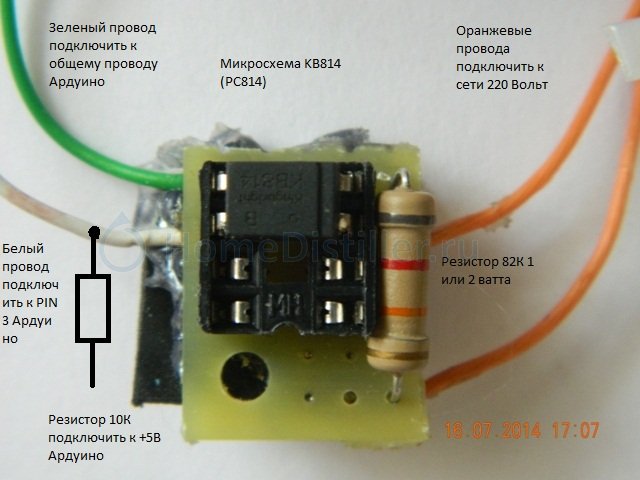

Подскажите тут  какие провода к каким ножкам цеплять ? Где 1 2 3 4

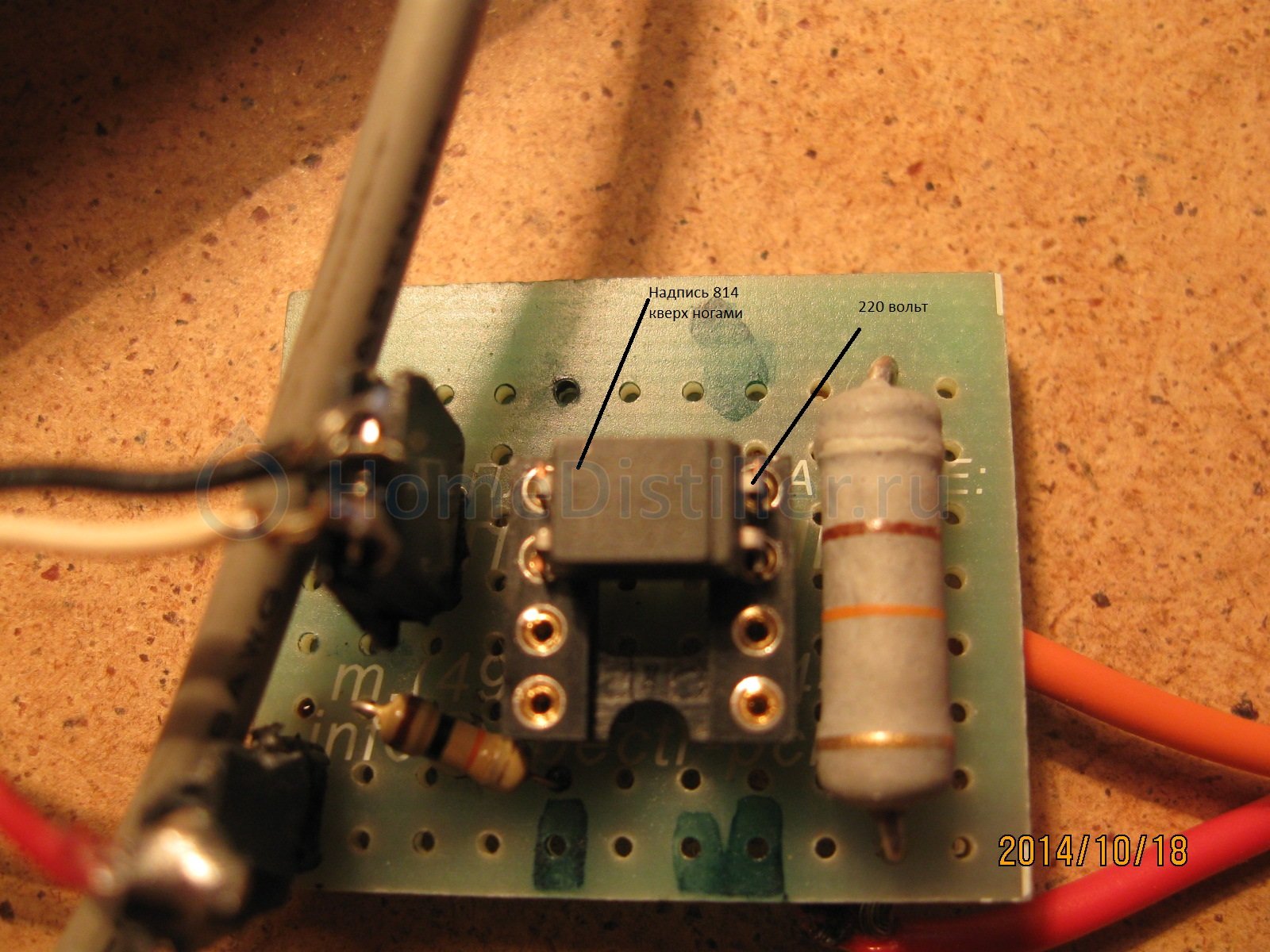

Так правильно?

Жалко микросхему если сожгу магазинов в городе нет , проверьте еще раз правильно подключил.

Почему у меня через минут 5 работы выскакивает
Low Level volts!demyan2, 18 Окт. 14, 17:57

ТЭНы подкключены? Если по простой схеме, то пока ТЭНы не включишь, то напруга не появится.

Кипятильник 500 вт поставил

Кипятильник 500 вт поставилdemyan2, 18 Окт. 14, 18:37

А кипятильник греется? И еще перейди в режим регулятора мощности, какая напруга там показывается. Вполне возможно, что при не установленной номинальной мощности ТЭНов программа определяет слишком маленькое напряжение.

demyan2,Сначала посмотри [Доступная автоматика на Ардуино Мега 2560.] Померий напряжение на датчике тока на ножке qut (провод на А2 ) Там должно быть примерно 2,5 вольта. Если 1,8-1,9 вольта то скорей всего бракованный датчик.dimato, 18 Окт. 14, 18:30

Датчик это который 814?

Кипятильник греется регулятор показывает 500 вт разгон 280 вт ректификация

demyan2, У тебя не определяется 0 и напрежение . скажи какой скетч используешь. поставь 2,46 и посмотри опять

 А как можно сымитировать работу колонны что бы проверить весь процесс ректификации?

А как можно сымитировать работу колонны что бы проверить весь процесс ректификации?demyan2, 19 Окт. 14, 12:37

Раскомментируешь константу DEBUG и передаешь значения температуры и времени через Монитор порта Ардуино. Как передавать в скетче написано.

монитор порта надо настроить так, чтобы он выдавал возврат каретки и перевод строки - это как сделать?

Внизу там выбирается.

#define DEBUG 60,820,810,800  // Режим отладки, в этом режиме не считываются значения датчиков температуры, а они передаются через монитор порта в ардуине
// в формате: сколько прибавить секунд, Температура датчика 0, Температура датчика 1,Температура датчика 2
// например: 60,820,810,800
//  (монитор порта надо настроить так, чтобы он выдавал возврат каретки и перевод строки)
