Доступная автоматика HelloDistiller на Ардуино Мега 2560

Да, напряжение соответствует фактическому.

Добавлено через 5мин.:

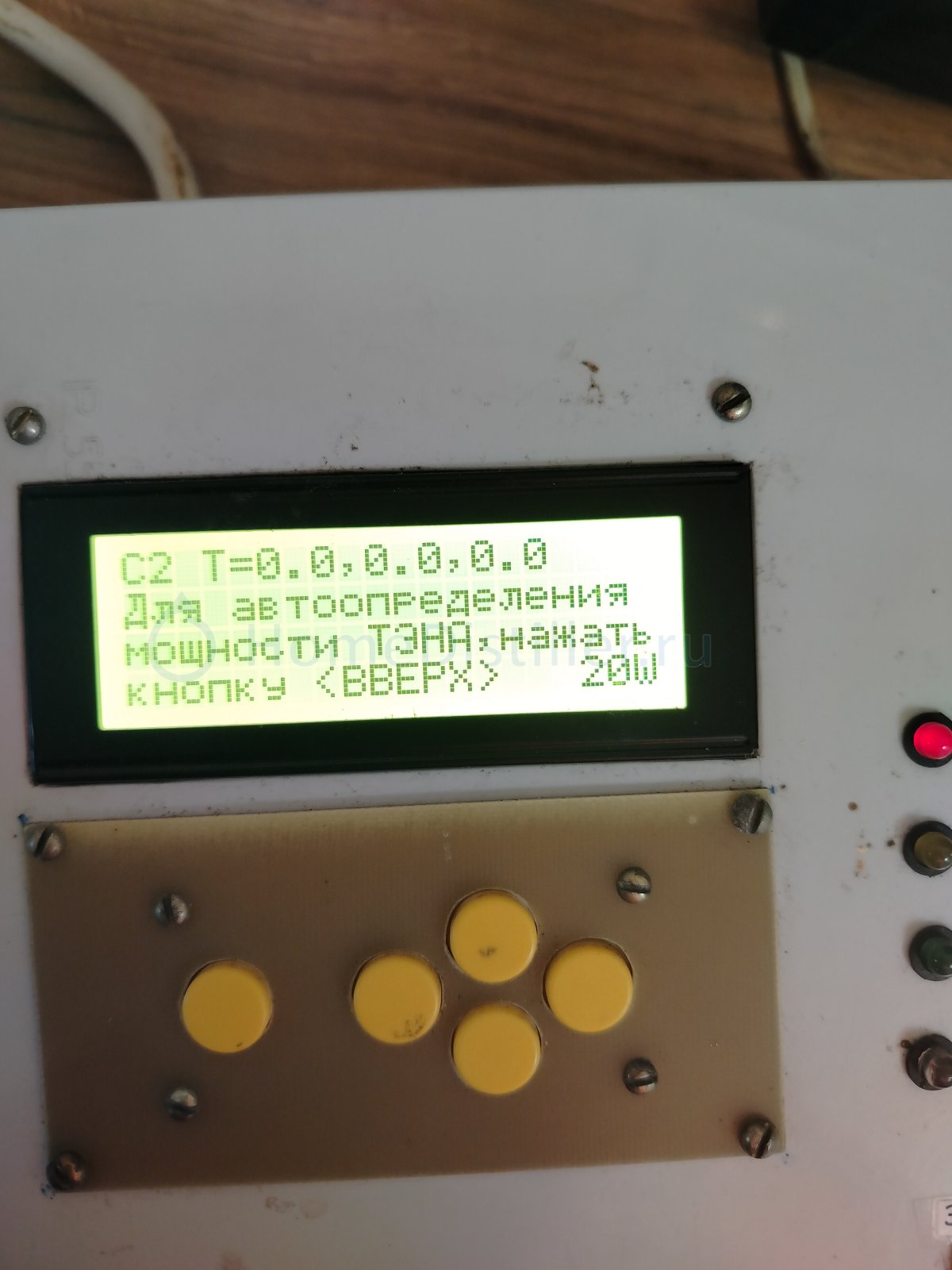

Мощность на дисплее может отличаться, при фактической одинаковой. Также при одинаковом напряжении и токе. Как видно на втором и третьем фото.

Добавлено через 2дн. 5ч. 35мин.:

Моську поменял. И по моему ни чего не изменилось. Включал в режиме регулятора мощности лампочку на 95вт, определяет ее как 20вт. До замены моськи тоже самое было. И фактическая мощность показывает вообще несесветицу какую то и прыгает докучи то в плюс то в минус. Может это датчик тока крякнул? Либо настройки какие то слетели?

Добавлено через 1мин.:

Добавлено через 15мин.:

VID20260511141055.mp4

Добавлено через 58мин.:

И еще бывает по накалу спирали лампы вирдно что мощность регулируется хаотично и на экране контрастность меняется и бывает подвисает сам контроллер

Может это датчик тока крякнул?lukan, 09 Мая 26, 08:16

По идее это можно проверить, отключить его, поставь использование датчика тока в 0, укажи мощность тена 3000вт, не пользуйся автоопределением мощности. И включи РМ. Тогда регулирование будет идти по входному напряжению и мощности тена.
P.S. При использовании дт на напряжение не смотри, это в розетке, а не на тэне.

экране контрастность меняется и бывает подвисает сам контроллерlukan, 09 Мая 26, 08:16

Проверяй блок питания или замени.

Братцы, спасибо всем за помощь! Оказался датчик тока моросит. Поменял датчик и все заработало. Вычитал где-то здесь в теме, что напряжение между контактами out и gnd должно быть 2.4вольта, померял , а у меня 1.4. Короче поменял датчик и все заработало и перестал экран гаснуть, может он давал наводку на экран когда моросил. Сейчас целый день идёт процесс и все норм.

Добавлено через 4мин.:

отключить его, поставь использование датчика тока в 0, укажи мощность тена 3000вт, не пользуйся автоопределением мощности. И включи РМ. Тогда регулирование будет идти по входному напряжению и мощности тена.limon, 11 Мая 26, 21:44

То есть можно при случае вообще обойтись без датчика тока? Типа в моей ситуации?

То есть можно при случае вообще обойтись без датчика тока? Типа в моей ситуации?lukan, 12 Мая 26, 18:56

Да, проверь.

Подскажите, а кто ремонтирует автоматику ?. Резко перестала работать, не включается

Здравствуйте . В начале января купил у СИВ автоматику БКУ-077 , за это время сделал порядка 15-20 ректификаций

и всё было хорошо . Последние две ректификации автоматика пропускает хвосты , температура стоит как вкопанная например 76,5 и в это же время уже всё гавно летит в отбор ,

потом конечно она (автоматика) процесс завершает но я думаю что по какой то причине изменилась чувствительность датчика температуры

потому что алгоритм действий , настройки автоматики , сырец , конфиг колонны - всё без изменений .

Теперь главный вопрос - что делать ? Прошу прощения что вопрос не по этой теме .

температура стоит как вкопанная например 76,5 и в это же время уже всё гавно летит в отборАндрей Z, 31 Мая 26, 13:27

датчик температуры проверяй, может поправка на давление вмешивается, если она есть. Может брага стала хуже, колонна заваливается промежуточными

кто ремонтирует автоматику ?. Резко перестала работать, не включаетсяMaarks, 26 Мая 26, 01:36

продавец, если была гарантия.Если гарантии нет- обратись в любой ларек где чинят стиралки, ТВ и прочую электронику. Сложность автоматики этой ветки примерно на уровне стиральной машины

Добавлено через 2мин.:

купил у СИВ автоматику БКУ-077 , за это время сделал порядка 15-20 ректификаций
и всё было хорошо . Последние две ректификации автоматика пропускает хвосты...Теперь главный вопрос - что делать ?Андрей Z, 31 Мая 26, 13:27

логично обратится в поддержку к продавцу

Последние две ректификации автоматика пропускает хвосты , температура стоит как вкопанная например 76,5 и в это же время уже всё гавно летит в отбор ,Андрей Z, 31 Мая 26, 13:27

Может неисправность датчика? Если это DS1820
Цифровой датчик DS18B20 (часто называемый DS1820) при физической поломке или проблемах с питанием чаще всего показывает (0.00) °C, (85) °C, (-127) °C или (-196) °C в зависимости от кода ошибки в вашей программе. Также признаком неисправности являются «зависшие» показания.

Также признаком неисправности являются «зависшие» показания.surami56, 31 Мая 26, 18:43

Ну показания не то чтобы зависшие , скорее датчик поздно реагирует на повышение температуры .

скорее датчик поздно реагирует на повышение температуры .Андрей Z, 01 Июня 26, 07:43

может из гильзы выехал

может из гильзы выехалdee, 01 Июня 26, 09:10

Да нет , сидит жёстко . Написал в поддержку , ничего внятного не посоветовали .

Андрей Z, всё же проверь на кипятке, если железо исправное могут быть дрожжи не очень или заражение браги

Ребят всем привет! Может кто подскажет в чем может быть дело. Ранее пользовался аналоговыми, потом бесконтактными цифровыми датчиками, но эти бесконтактные мне вообще не понравились.
Сейчас купил похожие на эти:

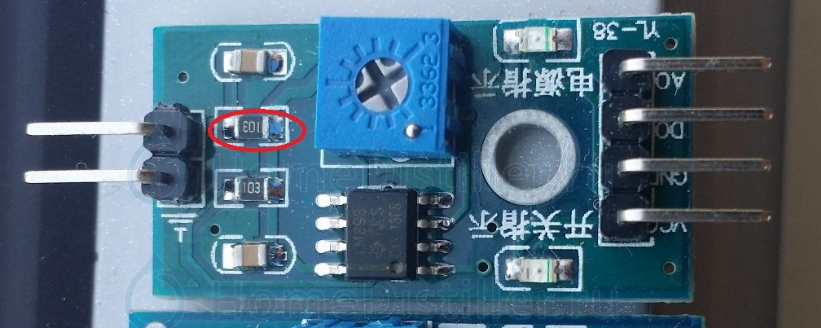

перепаял сопротивление на 510КОм согласно [сообщение #13108973]

На спирт и на головы срабатывают, загорается на платке светодиод. Плата у меня классическая, скетч от Физика 3.86. Симпл 0
Перевел в цифровые: #define UROVEN_ALARM 1
И что наблюдаю, на 5ом экране, у меня 260-280 единиц какие-то показывает... Как только окунаю в спирт или головы, цифра опускается до 30 и обратно. По логике, должно быть 0 или 1. Может кто поделится ссылкой на нормальные, похоже какие-то бракованные купил...

260-280 единиц какие-то показывает... Как только окунаю в спирт или головы, цифра опускается до 30 и обратно.Celsior, 14 Июня 26, 08:25

если есть только два значения 260-280 и 30 то датчик подключен на аналоговый вход и тот ослабляет 1 и 0 до вот этих значений, проверь тестером выход напряжения с датчика и смотри обвязку аналогового входа контроллера, скорее всего там резисторы.. а А0 (analog out) это что ?

Доброго времени суток Уважаемые.

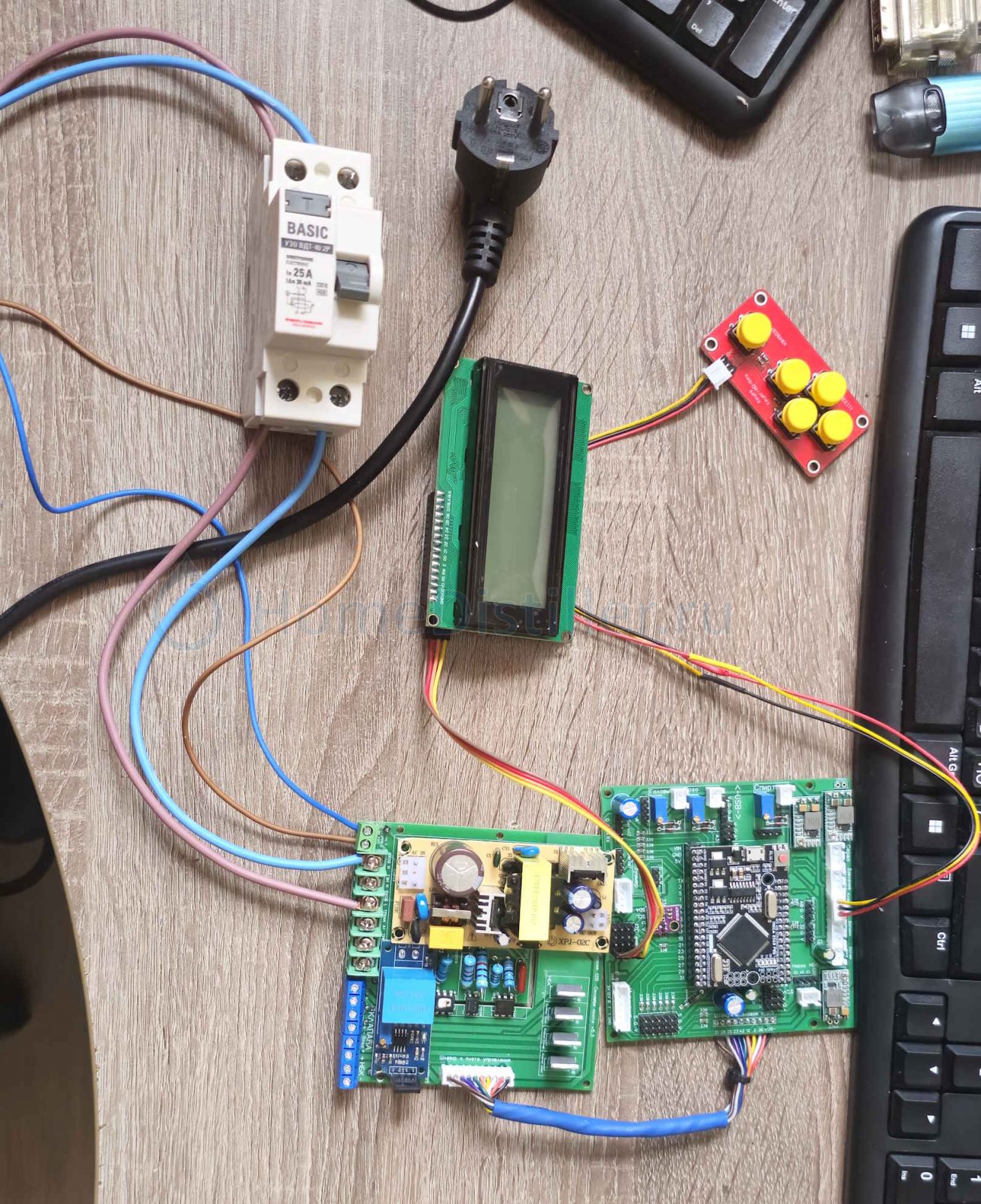

Дайте пожалуйста совет. Купил готовые платы для сборки от bengoor, v5.3, 12В - подключаю для проверки выгорает по сторожу, сначала резистор, теперь даже, не знаю, что за элемент.
Что я делаю не так, подключаю сторожа до дифа который, питание на платы, дисплей и кнопки из-за чего горит?
из-за отсутствия прошивки на меге, могло такое произойти? Я не понимаю, что делаю не так, нельзя включать её без нагрузки или что?
Я в электрике профан, но по схеме собрать могу, но видимо знаний не хватает, буду благодарен за ответы.

замени МОСsachalin-1, 16 Июня 26, 06:35

я извиняюсь, там moc3023 должен быть?

из-за отсутствия прошивки на меге, могло такое произойти?Nion_eto, 15 Июня 26, 22:41

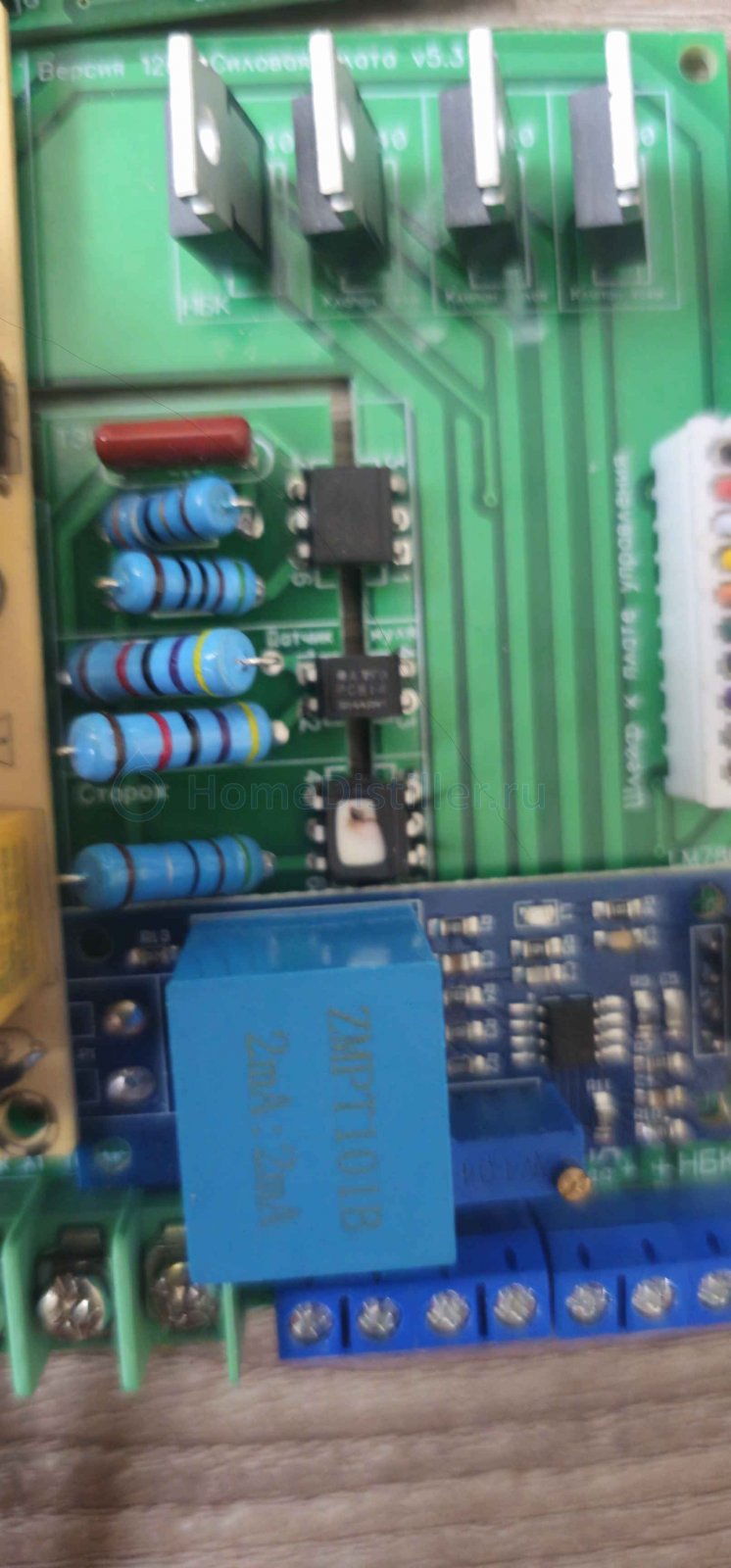

Нет. Прошивка постоянно сбрасывает сторож, если ее нет, то через 40-50 секунд сторож подает напряжение 230в через мос3023(которая взорвалась) на большой резистор 5к1 в обход УЗО и узо должно БЫСТРО сработать(резистор не успеет сильно нагреться) и отключить силовую плату. У тебя походу узо не отключается, через мос3023 и резистор ДЛИТЕЛЬНО течет большой ток и они сгорают. Причины: Неверный номинал резистора, по фото у тебя 5,1 Ом, а должно 5,1 кОм, неисправно узо или неверный монтаж.

...и смотри обвязку аналогового входа контроллера, скорее всего там резисторы.. dee, 15 Июня 26, 19:36

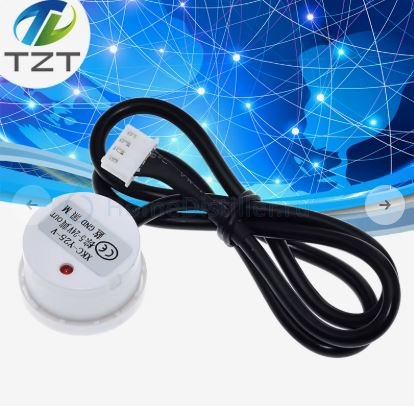

dee спасибо большое за наводку, я через плату для датчиков его примастырил! Сегодня протяну к датчику напрямую +5В, и без сопротивлений цифровой пин D0 с датчика брошу напрямую на А7, минуя эту плату. А то приделал его замест старого TZT Y25-T12V, на том то я видел 0 и 1, и мозг у меня ушел в стопор)

а А0 (analog out) это что ?dee, 15 Июня 26, 19:36

Я так понял это аналоговый выход. Описание:

Скрытый текст

"Датчик YL-38 построен на основе компаратора LM393, который выдает напряжение на выход D0 по принципу: влажная почва – низкий логический уровень, сухая почва – высокий логический уровень. Уровень определяется пороговым значением, которое можно регулировать с помощью потенциометра. На вывод A0 подается аналоговое значение, которое можно передавать в контроллер для дальнейшей обработки, анализа и принятия решений. Датчик YL-38 имеет два светодиода, сигнализирующих о наличие поступающего на датчик питания и уровня цифрового сигналы на выходе D0. Наличие цифрового вывода D0 и светодиода уровня D0 позволяет использовать модуль автономно, без подключения к контроллеру."

там moc3023 должен быть?Nion_eto, 16 Июня 26, 09:36

но по схеме собрать могуNion_eto, 15 Июня 26, 22:41

Тогда смотри здесь:

[сообщение #13575852]
или схему limon

[сообщение #13952536]
