Мешалка в кубе.

В твоём таймере выход - релюшка?... покажи свой таймерSedoY, 08 Июня 26, 18:56

Вроде что-то в мозгах проявляется.

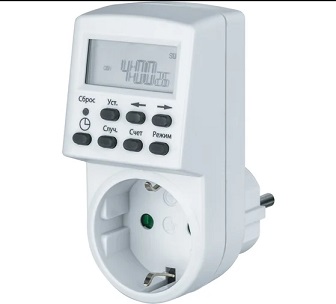

По таймеру только после выходных. На дачу съезжу, сфотографирую. Что-то типа этого:

ГераSим, твое реле либо курочить либо пускатель использовать. в общем имеющееся я б для других целей каких нибудь придумывал,
а для решения задачи с частотником купил бы чтото типа такого (поиском по алиэкспрессу "реле времени" с релюшкой):
https://aliexpress.ru/...;type_rcmd=core

купил бы чтото типа такогоSedoY, 09 Июня 26, 12:42

Заказал. Придет к концу июня. По приходу потревожу

ГераSим, описание почитал - функционал - как таймер - подойдёт? я только в качестве примера ссылку дал - чтоб таймер и чтоб с реле был.

описание почитал - функционал - как таймер - подойдёт?SedoY, 09 Июня 26, 14:26

Да кто ж инструкцию заранее читает?! Вот придёт прибор - тогда и попробую)

чтото типа такогоSedoY, 09 Июня 26, 12:42

Боюсь для управления частотником понадобится 2х канальный таймер...

для управления частотником понадобится 2х канальный таймерNewocelot, 09 Июня 26, 16:36

ну мы пока незнаем что умеют те поделки Китайского прома. подождем пока приедет инструкция.

Добавлено через 4мин.:

вот описалово от чего то подобного
https://radiomaster32.ru/...tekhnika/12336/
думаю P3.2 - то что нам и надо в режиме безконечность

подождем пока приедет инструкцияSedoY, 10 Июня 26, 08:32

Дабы уважаемый ареопаг ХД не удручал себя бездельем,спешу порадовать - пришел рекомендованный таймер.
1 файл

Сигнал запуска (Trigger)
6.0 В ~ 30 В
Вход +

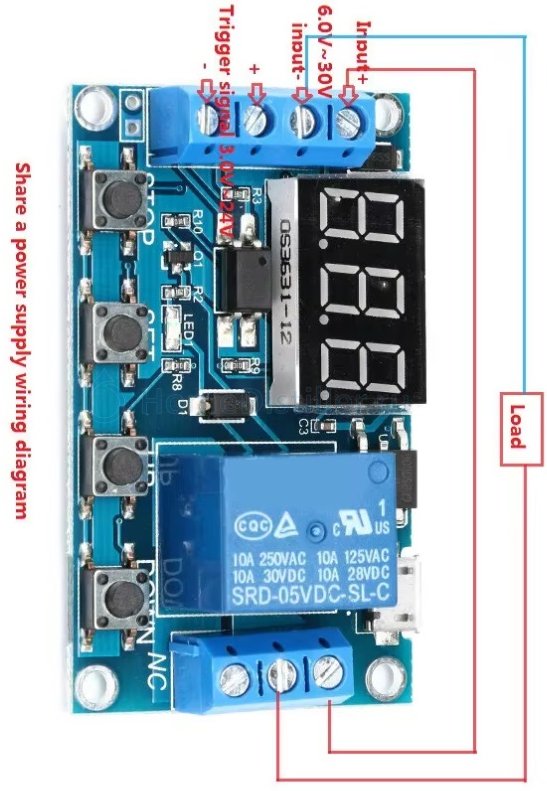

Схема подключения с общим источником питания
Нагрузка
10A 250V AC / 10A 125V AC
10A 30V DC / 10A 28V DC
SRD-05VDC-SL-C

Добавлено через 1мин.:

2 файл

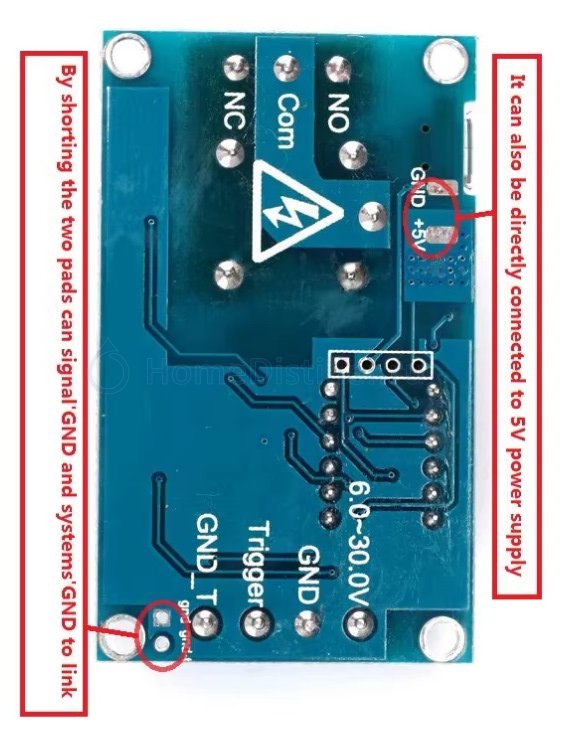

таймер2.jpg]
Замыканием двух контактных площадок можно соединить сигнальную землю (GND) и системную землю (systems GND).
NC (нормально замкнутый)
Trigger (запуск)
GND (земля)
Com (общий)
GND (земля)
NO (нормально разомкнутый)
6.0 ~ 30.0 В
Также можно подключать напрямую к источнику питания 5 В.

Добавлено через 1мин.:

3 файл

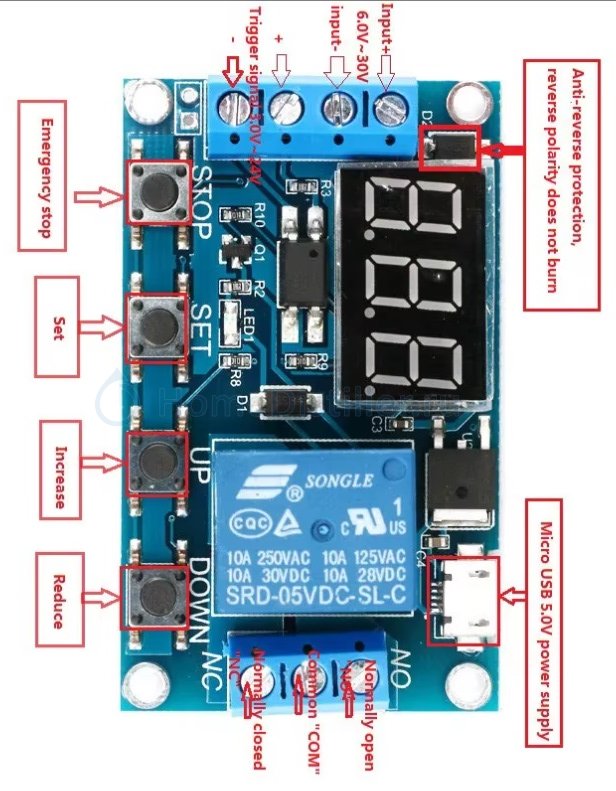

таймер3.jpg]
Вход +
6.0 В ~ 30 В
Вход +
Защита от обратной полярности — переполюсовка не вызовет повреждения.
Установка (Set)
Увеличение (Increase)
SONGLE
Уменьшение (Decrease)
DOWN
10A 250V AC / 10A 125V AC
10A 30V DC / 10A 28V DC
SRD-05VDC-SL-C
Питание 5 В через MicroUSB
Замкнут (closed)
"COM" (общий)
Нормально разомкнут (Normally open)

Добавлено через 0мин.:

Инструкция:

Добавлено через 1мин.:

реле времени HCW-M421 (0,1с-999мин Uпит 6-30в)

Напряжение питания: 6-30V через источник DC или 5V через Micro-USB разъем
Напряжение управляющего сигнала:DC 3-24V
Программируемое время: 0,1 с - 999 мин
Коммутируемая мощность: 10A 250B
Программируемых режимов работы: 7

Программируемое реле времени имеет несколько режимов работы, чтобы сменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить, теперь используя кнопки UP (верх) и DOWN (вниз) выбираем необходимый режим и подтверждаем выбор коротким нажатием кнопки SET.
Теперь после того, как мы выбрали кнопкой SET нужный режим, вас автоматически переключит на настройки времени срабатывания реле. В этих настройках мы можем изменить три функции: OP, CL, LOP.

Настройка времени срабатывания реле:

OP — время нахождения реле в замкнутом состоянии.
CL — время нахождения реле в разомкнутом состоянии.
LOP — количество повторений (циклов) включения/выключения реле.

Режимы работы:

P1 - реле разомкнуто, при подаче сигнала (от 3В до 24В) на вход Trigger реле сразу же замыкается и начинается отсчет времени установленный в параметре OP, после окончания отсчета — реле выключается.
P1.1 - во время отчета (и замкнутого реле) устройство никак не реагирует на повторный сигнал на вход Trigger
P1.2 - во время отчета (и замкнутого реле) повторный сигнал перезапускает время на таймере, т.е. реле остается замкнутым и время начинает идти с начала
P1.3 - во время отчета (и замкнутого реле) повторный сигнал сбрасывает время и размыкает реле

P2 - при подаче логической единицы на Trigger реле времени сначала ожидает время выставленное для разомкнутого состояния CL, после истечении этого времени замыкает реле и ожидает время выставленное для замкнутого состояния OP. После чего размыкает реле и ждет следующей подачи сигнала на Trigger, настройка количества повторений здесь недоступна.

P3.1 - при подаче логической единицы на Trigger, реле сразу переходит в замкнутое состояние, ожидает время выставленное для замкнутого состояния OP, после размыкает реле и ожидает время выставленное для разомкнутого состояния CL. В этом режиме можно указать количество повторений LOP или же установить LOP в бесконечность (-). Если во время этих циклов мы подадим повторно сигнал на Trigger, то этот сигнал остановит работу устройства, реле отключится и отсчет циклов завершится.

P3.2 - данный режим полностью повторяет P3.1 за исключением того, что для запуска этих циклов достаточно подать только питание (сигнал trigger не нужно подавать)

P4 — в этом режиме реле по умолчанию отключено, при подаче сигнала на Trigger сразу же замыкается реле. Реле будет замкнуто до тех пор, пока на Trigger будет подаваться сигнал, как только подача сигнала на Trigger прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP, как только отсчет заканчивается реле отключается.

Время на дисплее:

XX.X интервал времени 0,1 - 99,9 с
XXX. интервал времени 1 - 999 с
X.X.X интервал времени 1 - 999 мин

Для переключения диапазонов времени нужно использовать кнопку STOP.

Добавлено через 1мин.:

Добавлено через 4мин.:

Если что, это инструкция от моего частотника:
SUSWE_Русский.pdf
Нижайше напомню просьбу- как сопрягсти таймер и частотник, чтобы утром на 10 минут в будни включалась мешалка для размешивания браги.
А потом вручную отключение (для погонных дел).
Пока всё.

ГераSим, добейся настройкой частотника - чтобы при замыкании X0 и GND - частотник включал мотор.
это судя по инструкции пункт : Р28 - выберите 1

потом на этот вход повесить релюху таймера купленного. сам таймер запитать от частотника же - там вроде нарисованоо 12 вольт есть.
таймер настроить как нравится по временам включениявыключения мешалки. пункт P3.Х

таймер настроить как нравится по временам включениявыключения мешалки. пункт P3.ХSedoY, 23 Июня 26, 12:39

Пункт Р3.Х чтото не нахожу в инструкции(

Добавлено через 4мин.:

И немного не по теме вопрос - симисторы ВТА41 А/В, ВТА41 В, ВТА 41 взаимозаменяемы? Тэн коротнул, ну и симистор в автоматике сгорел. А у меня только 41-е

ГераSим, есть вта41 в изолированном корпусе и втв41 в не изолированном, дальше идет цифра напряжения 600-1200, дальше идет буква управляющего тока В - 50мА, потом две буквы упаковки

Пункт Р3.Х чтото не нахожу в инструкцииГераSим, 23 Июня 26, 14:22

P3.1 - при подаче логической единицы на Trigger, реле сразу переходит в замкнутое состояние, ожидает время выставленное для замкнутого состояния OP, после размыкает реле и ожидает время выставленное для разомкнутого состояния CL. В этом режиме можно указать количество повторений LOP или же установить LOP в бесконечность (-). Если во время этих циклов мы подадим повторно сигнал на Trigger, то этот сигнал остановит работу устройства, реле отключится и отсчет циклов завершится.
P3.2 - данный режим полностью повторяет P3.1 за исключением того, что для запуска этих циклов достаточно подать только питание (сигнал trigger не нужно подавать)ГераSим, 23 Июня 26, 10:06

Х-это вариантная переменная, значит стоит рассмотреть и P3.1, и P3.2

Добавлено через 1мин.:

вполне возможно P3.2 подойдёт наилучшим образом

спешу порадовать -ГераSим, 23 Июня 26, 10:06

Если удастся из дешёвого таймера сделать реле времени для частотника - действительно будет большая радость для многих.
ГераSим, - успеха !

Если удастсяNewocelot, 23 Июня 26, 19:52

а почему если? годов пять назад делал, только реле времени самодельное было на стм32 и двух крутилках,
щаз же готовая плата, ещё и с кнопками и с индикатором и стоит копейки. реле в нем есть, почему не получится

есть вта41...dee, 23 Июня 26, 15:22

Вчера перепаял обычный вта41 вместо рекомендованного вта41 а/в. Вроде заработало, но надо автоматику чуть перекодировать

вместо рекомендованного вта41 а/вГераSим, 24 Июня 26, 09:45

а/б с улучшеной управляемостью для индуктивной нагрузки, у тебя ТЭН - чисто резистивная, сойдет.
