"Квартирная" колонна (делаем на коленке).

Вот такая есть - усики под диаметр подстричь - и елозить?

да, но там где она не отдерет придется шоркать абразивом

Stu-pin, у меня куб поменьше и горловина на 100мм. Исходя из полученного опыта:

---горловину  в центр – легче мыть.
---горловину диаметром ближе к 150мм – легче мыть
---если горловина будет на шпильках, то появляется возможность  без сварки на саму крышку прикрутить что – либо.
---если крышка на резьбе – есть шанс смещения уплотнения при завинчивании ( а если сверху девайс какой - нибудь надо будет поставить – то и неудобно завинчивать)
---ручки с боковой стенки удалить – при переносе выворачивает стенку, торчат. Утеплять куб без торчащих ручек легче.
---к  углам  куба ( это рёбра жесткости ) приварить уголки с отверстиями для прикручивания ручек. В ручках так же можно сделать отв. и использовать ручки для крепления оборудования.
---если будешь точить штуцер для установки колонны, то его можно сделать под накидную гайку с внутренним конусом под прокладку и упором для колонны. Т.е. до упора опускаешь колонну, в конус – уплотнительное  кольцо, сверху шайба и прижимаем накидной гайкой. (справа в низу эскиз половины штуцера )

zentiva, По мощности превышает требуемую в 2,5раза.Но раз сделал -пользуй.Условия работы "димрота" просто кошмарные,там и пар,и холодная вода и спирт,как бедняга терпит все это.По этому не мудри с корпусом,делай в трубе или в термосе.

Посмотрю термос. Но если не подойдет придется гнуть из тонгкого листа нержи - это вообще реально - спаянная нержа в круглом как труба положении держать будет? Надо ее усиливать стяжками ил как-то еще как?

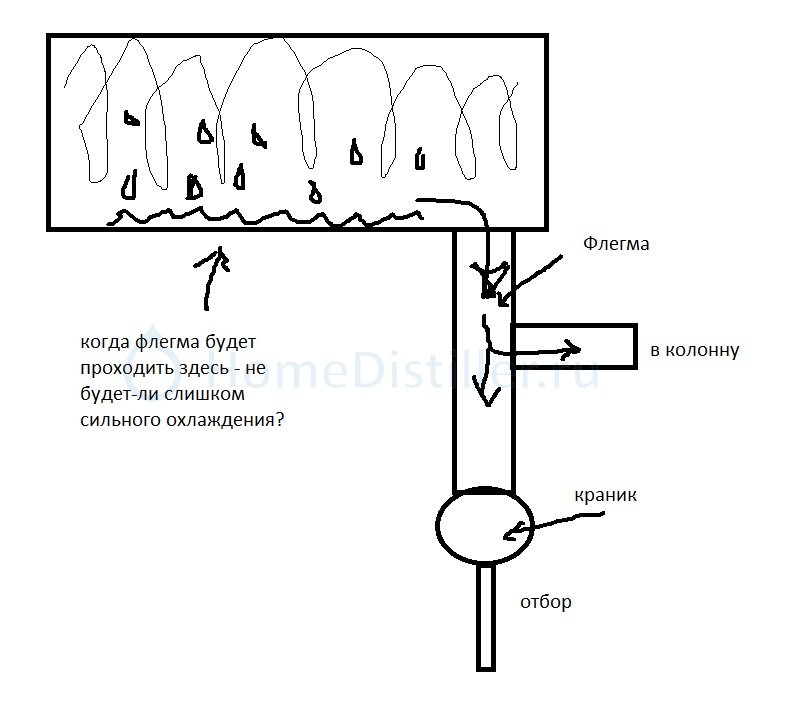

+У меня будет наклонный дефлегматор (высота потолков). Там флегма стекает вдоль дефлегматора (в отличии от вериткального) - а не будет ли она слишком холодной?

zentiva, Не чуди,зачем так рисковать,это очень опасно.Что у вас там термосов китайских нету?

Посмотрю термос. Но если не подойдет придется гнуть из тонгкого листа нержи - это вообще реально - спаянная нержа в круглом как труба положении держать будет? Надо ее усиливать стяжками ил как-то еще как?
zentiva, 15 Февр. 11, 22:37

Просто шов с большим перекрытием сделай и всё.
А температуру флегмы можно отрегулировать подачей воды.
И ещё не хватает патрубка связи с атмосферой, иначе пар в трубу не пойдёт!

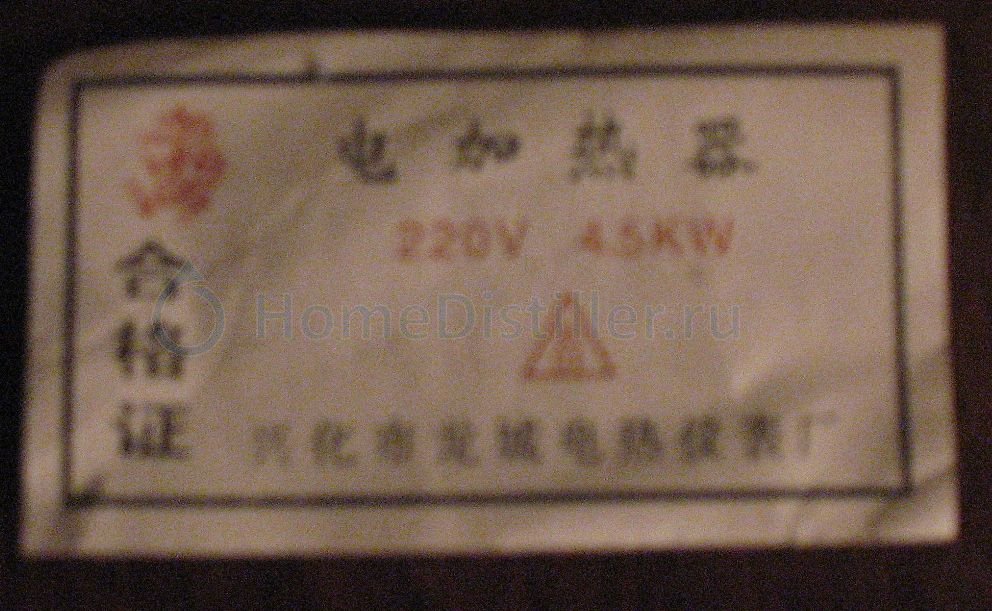

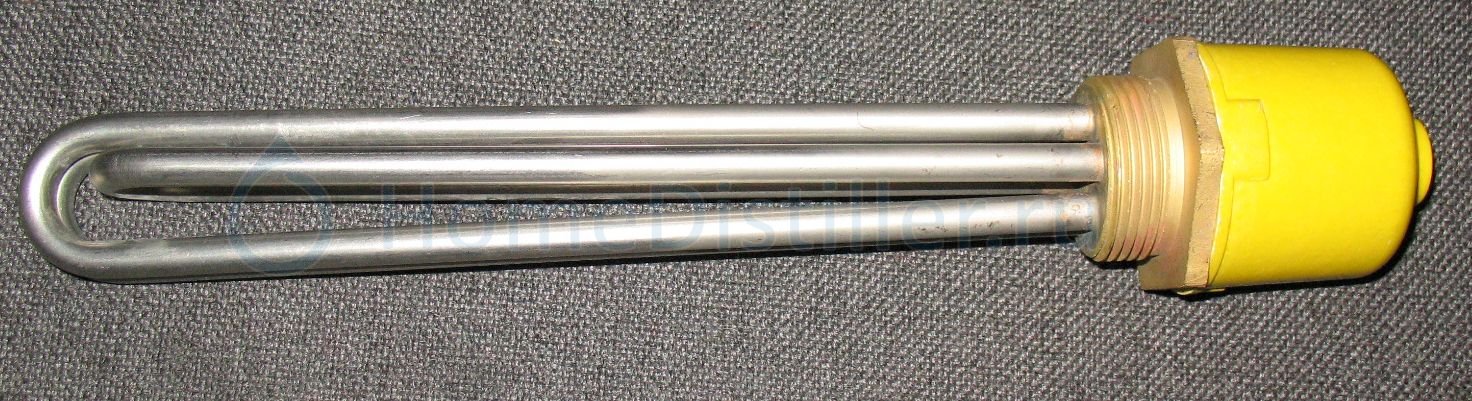

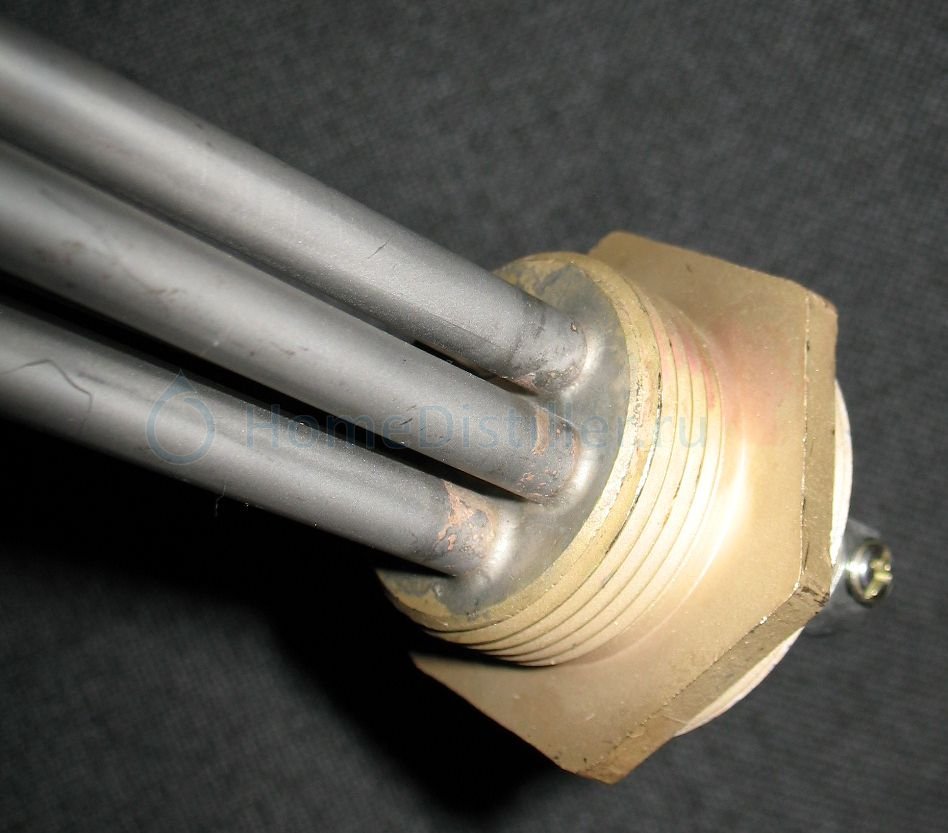

Вот такой Тэн из Китая по просьбе коллеги Stu-pin,нержавейка с латунной резьбовой частью:

Вот такой Тэн из Китая по просьбе коллеги Stu-pin,нержавейка с латунной резьбовой частью:
dmitriy79, 15 Февр. 11, 23:30

Напиши, как он правильно называется на инглише, чтобы поискать на ибее.
Ps/ уже нашел: water heater element

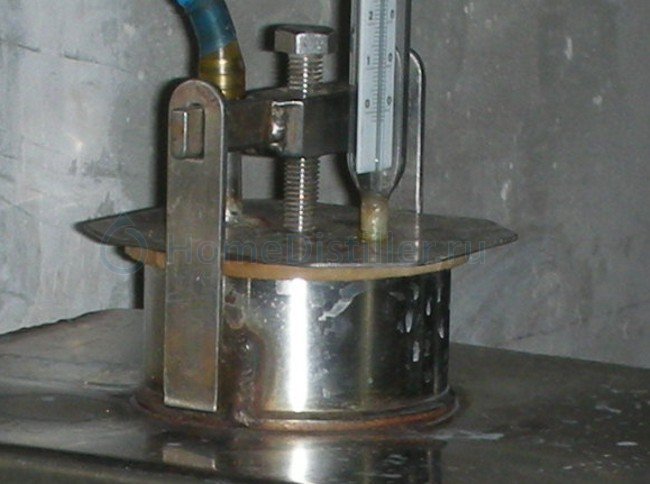

Вот теперь думаю какую крыжку горловины выбрать на резьбе или шпильками прижатую?Stu-pin, 15 Февр. 11, 20:24

Лучше шпильками. Я по молодости еще сварганил себе бак (здесь на нике красуется)  там тоже горловина из 158 трубы. Резьбу нарезали хреново (смяли видимо чуток). 12 лет пользовался - 12 лет мучился: сифонило во все дыры. Что только не придумывал и скотчем обматывал и изолентой тряпошной и тестом один хрен сифонит. Последние годы на ФУМе подматывал. Сейчас ФУМ почти закончился, плюнул сделал на фланце на 4 болта М6 заятягиваю тяжелее бак стал но зато красота прокладку положил затянул и любуешся процессом. Да и каждый раз накручивать холодильник... Вообщем однозначно ИМХО - фланец и на болтах. И кстати Кадык прав горловину в центр, сам убедился если с боку мыть не удобно.

Сергеич, крышку на деф из чего и как делать будешь? У меня тоже труба на 50мм только из нержи. У меня мысль такая: взять 50 мм-ю муфту из латуни, проточить ее под наружний диаметр трубы (у меня 52 мм) не не до конца оставим несколько ниток резьбы, надеть ее на трубу пропаять. Второй вариант попытаться обойтись без проточки: нагреть муфту на газу она расшириться и насадить на нее трубу.
Далее для верхней крышки взять заглушку с резьбой из латуни под 50мм-ую муфту сделать отверстия под Димрот и атмосферную трубку, вставить выводы Димрота и атмосферной трубки и пропаять. Затем ввернуть Димрот в 50мм-ую муфту. Получается разборная конструкция из подручных материалов.

bona, Так и делают,только заглушку поищи нержовую.

поищи нержовуюЗмияЛов, 16 Февр. 11, 07:45

Это без вариантов. Отдельно не продают а шестигранник брать 4м минимум. А как насчет идеи без проточки обойтись на горячую забарабанить? Расширится ли муфта на 2 мм? Или все таки к токарю нести?

bona, Продают,мы же берем.На горячую такую не насадишь,надо паять.

Затем ввернуть Димрот в 50мм-ую муфту. Получается разборная конструкция из подручных материалов.bona, 16 Февр. 11, 07:26

Bona привет! Встречный вопрос при закручивании димрота не сместится ли место каплеобразования, а то будет капать помимо узла отбора?

Продают,мы же беремЗмияЛов, 16 Февр. 11, 08:34

В Москве да. Но у нас либо опт от 4м. шестигранника либо латунь.

не сместится ли место каплеобразованияСиргеич, 16 Февр. 11, 09:03

Здесь где то темка есть как флегма радостно бежит по Димроту с видео, прочти и все поймешь. Я считаю что если пластины (одну пластину) слелаешь, то не критично. Мне например вообще пофиг если и сместиться немного димрот он у меня наклонный будет. Блин, закон всемирного тяготения же работает! Я вот за недостаточное охлаждение переживаю.

bona, Лучше в сгон ввернуть,они по длинне бывают разные,подберешь под себя.

Лучше в сгон ввернуть,они по длинне бывают разные,подберешь под себяЗмияЛов, 16 Февр. 11, 11:06

Не понял ты про что? Цитируй чтоб яно было.

Затем ввернуть Димрот в 50мм-ую муфту.bona, 16 Февр. 11, 07:26

Про это.

Про это.ЗмияЛов, 16 Февр. 11, 11:25

Речь идет об изкотовлении верхней крышки дефа. Причем тут сгон так и не понял. Нарисуй чтоб всем понятно было.
