"Квартирная" колонна (делаем на коленке).

Stu-pin, Эффективность наклонного ниже чем у вертикального дефлегматора,надо делать с запасом по мощности.А на сколько,не знаю.Ну проц. 30 я бы добавил витков "димрота".

Ясно.Завтра за трубкой поеду.Конструкцию дефлегматора обдумать у меня ещё уйма времени,пока куб не готов,от него и "плясать" буду.Я спать.

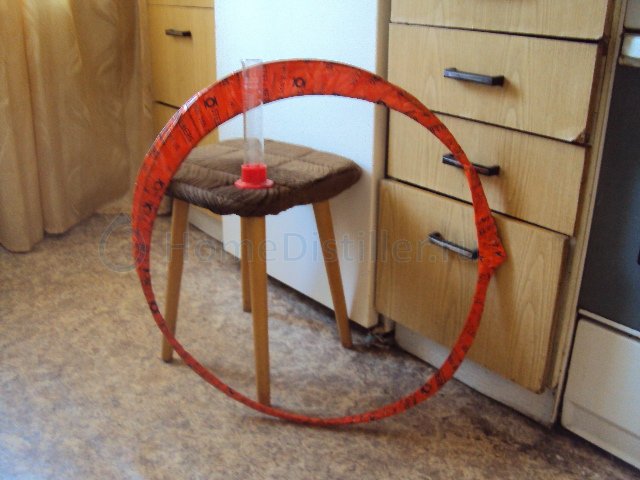

Вот съездил и купил 6м 6х1мм.Дороговато,зато Италия.За 6 метров отдал 630р. Aisi 304 или 304L.(В чём разница?Всё в одной куче!)Смотал в рулон диаметром 65см и обмотал скотчем от чужиж и лишних глаз (Помудохаться пришлось маленько  ).Правда не помогло:мужик с банкой "черного р"  в метро спалил для чего сей обруч."Аппарат,говорит,самогонный делать собрался?!"

Приветствую. Беда с отправкой сообщений.

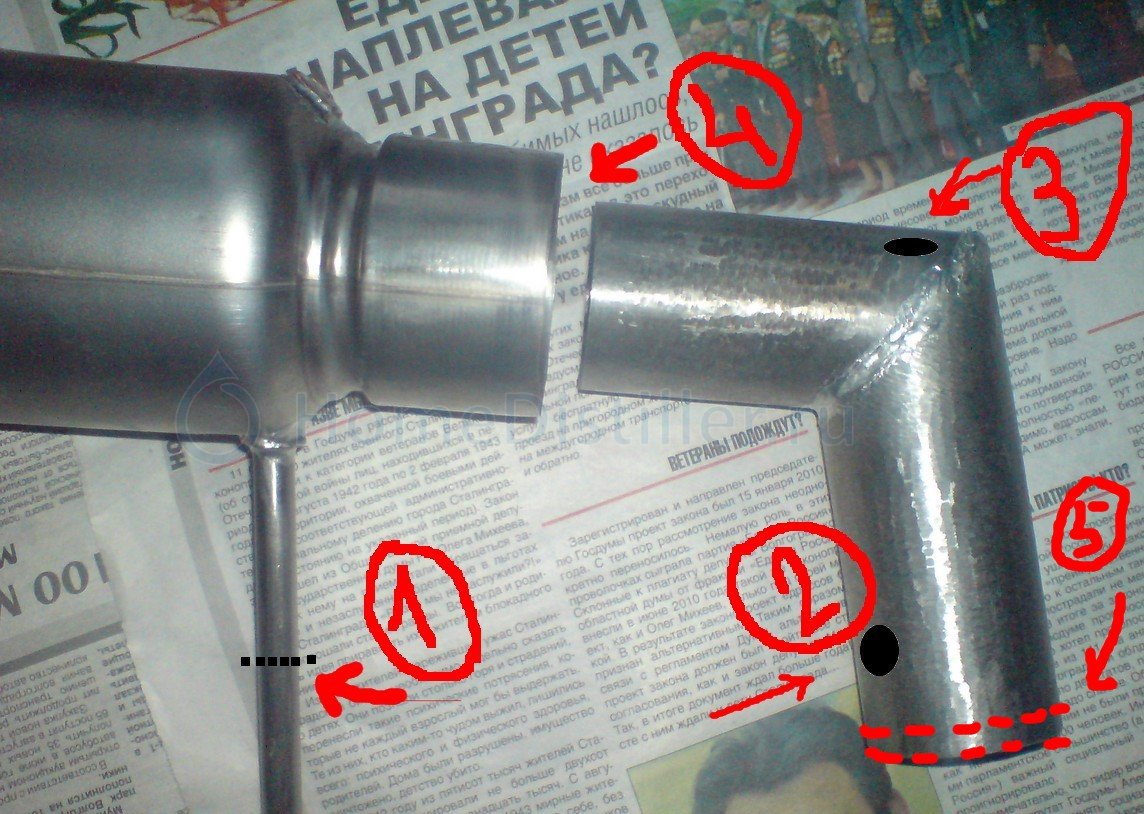

По фото:

1-- Трубку (1) отрежу в этом месте. Сделаю прозрачное соединение с (2).
Тут (5) паяю соединение разъемное с верхом трубы.
Расположение отверстия (2) для трубки стока флегмы в правильном месте? Или лучше прямо в трубу пустить?

2-- термометр (3) - правильно?

3-- С этим местом (4), что-то призадумался.. как лучше зафиксировть? Спаять с помощью гайки (шайбы)?

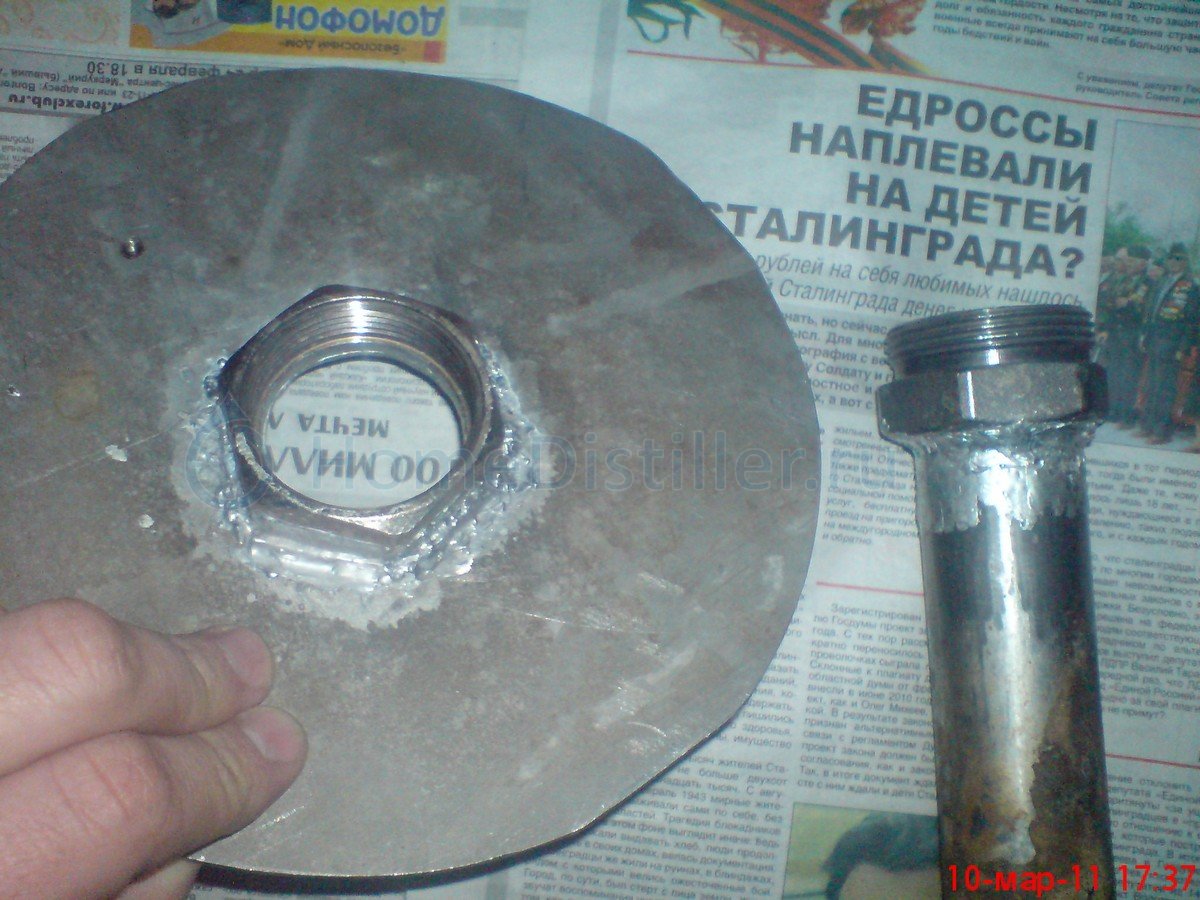

+еще фото крышка для крышки бидона))) купить пришлось  сверло подороже - сверла средней ценовой политики не хотят брать лист нержи.

ТЭНы врезал в бидон. Провода подвел. ОСталось с термометром разобраца.
Насадху дал Тоха, на первое время пользовать буду его мочалки. А потом наматаю СПН.

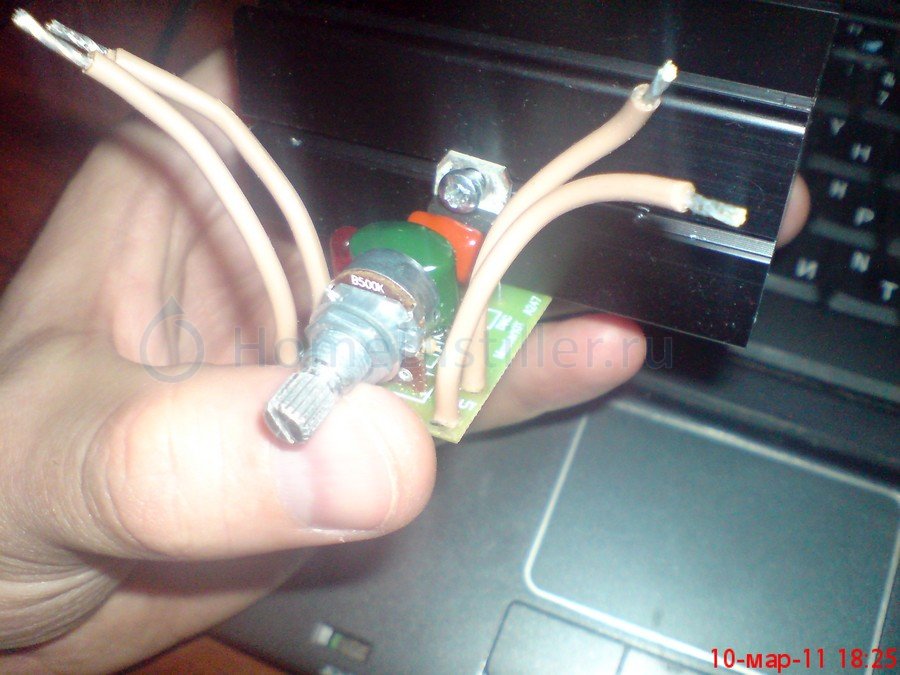

Так же спаял рег мощности из мастеркитовского набора (2,5 квт).

3-- С этим местом (4), что-то призадумался.. как лучше зафиксировть? Спаять с помощью гайки (шайбы)?zentiva, 10 Марта 11, 18:15

Я недавно стаканчик к термосу припаивал(кожух дефлегматора для БКМ делал),зазор был милиметра четыре.Подобрал проволоку медную(ЗмияЛов подсказал) по размеру зазора,облудил и припаял,сначала её,а потом и стаканчик.А тебе можно шайбу вырезать,зазор-то поболе будет!Дно от термоса осталось?Но я бы на твоём месте какое-нибудь раъёмное соединение замутил.Разобрать-посмотреть-помыть.
zentiva, а угол где цифра 3 на фотке у тебя паянный или сварка?

Сделаю прозрачное соединение с (2)zentiva, 10 Марта 11, 18:15

Смотровое стекло что ли?

Расположение отверстия (2) для трубки стока флегмы в правильном месте? Или лучше прямо в трубу пустить?zentiva, 10 Марта 11, 18:15

Я в какой то ветке читал что нужно слив располагать над насадкой и желательно в центре трубы. Трубку загни вниз и отрежь ее конец на косую срезом к противоположной стенке.

термометр (3) - правильно?zentiva, 10 Марта 11, 18:15

Термометр правильно. Все так ставят.



ЗмияЛов, а почему ты считаешь что эффективность наклонного дефа меньше чем вертикального?

а угол где цифра 3 на фотке у тебя паянный или сварка?Stu-pin, 10 Марта 11, 18:52

Это пайка. От сварки отказался - электроды попортят, а аргон стоит мать его.

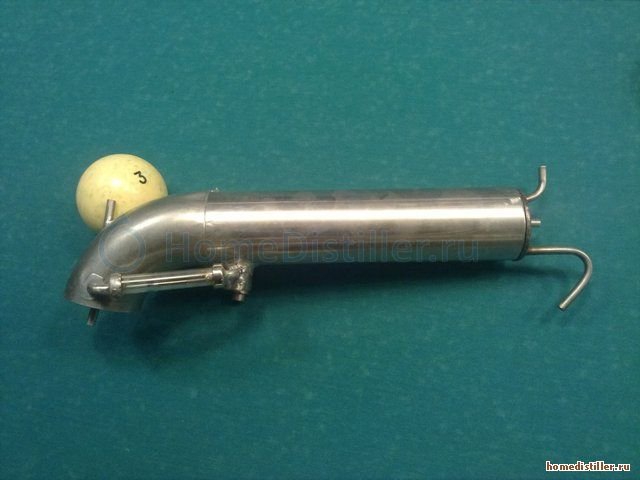

Кстати, видел как легко узел отбора получца.

Сделаю прозрачное соединение с (2)
Смотровое стекло что ли?bona, 10 Марта 11, 18:58

Ага, кусочек шланга силиконового или шприц стеклянный.

zentiva, а какой диаметр и как крепить стекло к нерже  будешь опиши.

Кстати, видел как легко узел отбора получца.zentiva, 10 Марта 11, 19:04

По этой (и не только) причине возможно что тоже буду делать из термоса наклонный.

zentiva, а какой диаметр и как крепить стекло к нерже  будешь опиши.
bona, 10 Марта 11, 19:07

Через кусочек силиконов трубки и хомутиков. Просто будет участок в несколько см вместо нержовой трубки. Трубка 8ка. Можно сделать как на фото.

А вопрос возник:
Например, нужно изогнуть нержовую трубку в каком-либо месте Г-образно. Можно ли в этом месте убрать толщину стенки на наждаке?????

ЗЕНТИВА - нет. Принцип изгиба лежит в растяжении БОЛЬШЕГО угла, и уплотнение меньшего. И там и там утончение грозит разрывом или сморщиванием в гармошку

нужно изогнуть нержовую трубку в каком-либо месте Г-образно.zentiva, 10 Марта 11, 19:46

Ду=? Толщина стенки=?

Согласен с Гонево я гнул на горячую.

Stu-pin,

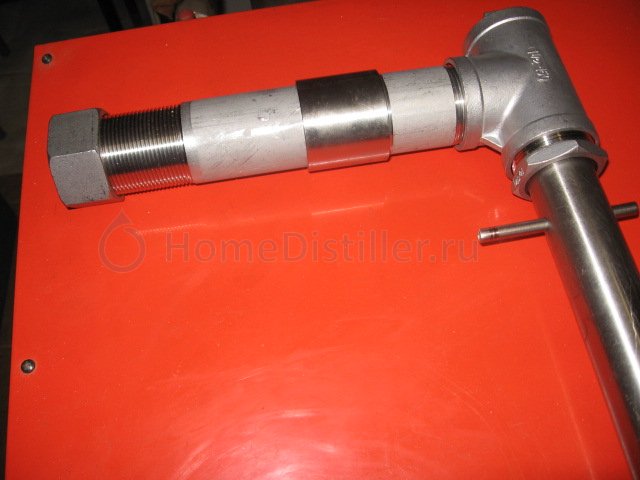

  Для тебя макеты горизонтальных дефлегматоров.

2ЗМИЯЛОВ:

Выглядит классно. Скажи, а во сколько обошелся комплект этих железячек нержовых?
У нас они стоят космос. А как ты будешь делать наклон небольшой для стока флегмы?
А трубка зачем насквозь?
2БОНА да, придется гнуть горячим. я так уже пробовал, просто, понадеялся - А ВДРУГ)))

zentiva, На горячию,гнуть то же не просто,потренируйся на кусках трубки. А если засыпишь,перед намоткой мелким песком,проблем не будет.

ЗМИЯЛОВ Так в какую сумму ты уложился с такими деталями. Мне они понравились.

ЗмияЛов, спасибо.А как же наклон?

zentiva, Детали покупал для НБК и укрепляющей царги для отбра "голов" Еще не все собрал.Но это другая тема.  По ценам узнай у Сту-пина в личке,он все знает.

zentiva
Молодец Андрюха красиво получается я все с насадкой мучаюсь, для 2 колонн (20 и 50 см) четверка готова и протравлена, для основной 1,5 метровой, колбасы накручены и нарезано уже 900 мл тоесть половина от общего объема, проволки остается на бабине 1,5-1,6 кг незнаю хватит ли тебе этого.

Тох, а на 1,5 м трубы с внут диам 34 солько потребуется?
