"Квартирная" колонна (делаем на коленке).

Не зарекайся...

bona, bona, Надо холодильнк делать и после него капельницу ставить.Все будет ОК.

bona, bona, Надо холодильнк делать и после него капельницу ставить.Все будет ОК.ЗмияЛов, 25 Февр. 11, 18:18

Ты это о чем?

Беда(((. Проверил дефлегматор (из внутренней колбы на 1 л) на чайнике:
небольшая часть пара уходит через трубку атмосферную.
Длина дефлегра 22 см. длина димрота окло 19-20см.
Придеца переделывать((((.zentiva, 25 Февр. 11, 15:01

Ни хрена не надо переделывать. Возьми медную трубку подходящего диаметра и намотай снаружи дефлегматора еще один димрот прихвати витки к корпусу дефа пайкой чтоб плотно прилегали к корпусу. Затем соедини его с димротом из нержи (внутренний, который в дефе стоит) например силиконовыми трубками таким образом чтобы вода подавалась сначала во внутренний димрот, затем во внешний. Я думаю площадь охлаждения  у тебя будет тогда достаточной.

Ни хрена не надо переделывать. Возьми медную трубку подходящего диаметра и намотай снаружи дефлегматора еще один димрот прихвати витки к корпусу дефа пайкой чтоб плотно прилегали к корпусу.
bona, 26 Февр. 11, 07:23

Поддерживаю. У меня так организовано охлаждения выходящего дистиллята, 1 оборот по спирали малой трубки D=3 мм припаяна вокруг медной трубы D=10 мм L=20 см. Как результат готовый продукт выходит холодным ниже 20 градусов С.

Спасибо, мужики! Вот так попробую сделать.

zentiva, Не переделывай,давай на трубе воду кипяти и отрегулируй мощность.У тебя деф. с запасом все будет нормально.

Регулятор мощности (http://www.masterkit.ru/main/set.php?code_id=129687) такой у меня. Его если в коробку помещать крышку можно делать или он должен проветриваться? Или в коробку ставить маленький кулер?

Регулятор мощности (http://www.masterkit.ru/main/set.php?code_id=129687) такой у меня. Его если в коробку помещать крышку можно делать или он должен проветриваться? Или в коробку ставить маленький кулер?
zentiva, 27 Февр. 11, 21:01

Давай поразмышляем..
Там есть радиатор, значит он греется и ему нужно рассеивать тепло. Раз рассеивает тепло, значит нагревается воздух вокруг, а если воздух вокруг уже горячий, то движения от горячего к холодному более не будет, следовательно перегрев обеспечен.
p/s/ обязательно должен быть приток и отток воздуха!!!

zentiva, Дложна быть циркуляция воздушная,дырок насверли.

А можно (нужно ли) поставить мочалку(путанку) на вход пара в дефлегматоре, чтобы разбить пар?

zentiva, если производительность холодильника в притык совсем, то конечно можно. Только лучше наверно сделать контакт мочалок с холодильником, это повысит площадь теплообменаю

да, я очкую, что не хватит мощности холодильника под киловатта полтора (чайник не осилил). Вот и хотел, чтоб пар струей не бил, а распределился.

Но учти что пар из чайника ты пускал на прямую а в колонне он проходит сквозь насадку и рассеивается и тормозится чутка не очкуй у тебя ведь регулятор если чего пойдет не так то убавить подаваемую мощь всегда успеешь! Ты запусти посмотри понюхай пощупай а после делай выводы. Удачи!

zentiva, Ну что на трубе проверил деф.?

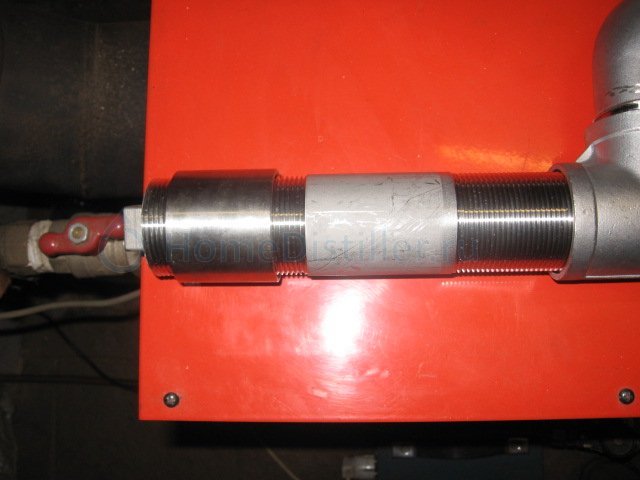

Вот такой получился дефлегматор,на "коленке".



Так будет на дополнительной царге для отбора "голов" стоять.

Вон оно как!Если правильно понял.Значить вверху трубы колонны припаянна  американка,на неё навёрнут отвод.На отвод навёрнут тройник.В него ввёрнут сгон и прочее на фото.Снизу в тройник ввёрнута вторая заглушка.Из неё будет отбор и возврат флегмы.Угадал?
О! пока писал ты ещё фото добавил.

Stu-pin, Не ,не угадал,он будет универсальный на любой вкус.Горизонтальный,вертикальный,в разными узлами отбора.как сказать не знаю,быстроизменяемый ,что ли.

Я вот начал подумывать: а не сделать ли мне тоже наклонный дефлегматор как у Zentiva из термоса?Не надо будет димрот двухслойный мотать,с узлом отбора выдумывать. ЗмияЛов, как думаешь?Вчем его плюсы-минусы.
