юбой 3х фазный асинхронный движок скороткозамкнутым ротором, соединённый на звезду, может работать как шаговыйСелянин, 28 Февр. 11, 03:41Если ротор - это беличье колесо - не будет. Вот синхронный - да, там ротор железный.
Шаговый мотор
Rudy
Академик
Питер
5.8K 1K
Отв.20 28 Февр. 11, 04:07
Селянин
Научный сотрудник
с под красноярска
2.2K 953
Отв.21 28 Февр. 11, 04:15, через 8 мин
Беличье колесо набрано из пластин электротехнической стали, и только в продольные канавки ротора залит аллюминий, который и является проводником.
Rudy
Академик
Питер
5.8K 1K
Отв.22 28 Февр. 11, 05:30
Да, я неточно выразился. Магнитная часть ротора асинхронника практически симметрична и не имеет четко выраженных магнитных полюсов. Они есть только в синхроннике.
Kotische
Академик
Саратов
8.1K 2.5K
Отв.23 28 Февр. 11, 14:51
Да практически любой мотор можно использовать,
только обратную связь по положению ротора сделать, например валкодер поставить...
только вот схемотехника управляющей электроники будет огого...
только обратную связь по положению ротора сделать, например валкодер поставить...
только вот схемотехника управляющей электроники будет огого...
SnakeFish
Доцент
Царь-пушка "без пороха"
1.2K 229
Отв.24 28 Февр. 11, 16:08
А вот мои изыскания, правда в дело не запустил, потому как НБК не собирался делать... Единственно что нужно это добавить два клапана (вход/выход) и для регуляции (как в инжекторных машинах) сделать возвратную трубку и трёх ходовой краник... Производительность 1800 мл/час, высота подъёма думаю не более 0,7 метра. Вся конструкция состоит из: Трансформатора 220\24 в, пары конденсаторов 6,3 мкФ 50 в, переключатель (опция) направления вращения, пара подшипников, шприц на 150 мл, ну и руки в помощь...
MMaster
Бакалавр
Москва
67 15
Отв.25 28 Февр. 11, 17:20
MMaster, есть ли новости у тебя по профилю ветки?
игорь223, 27 Февр. 11, 11:00
Все хорошо !
В ближайшее время выложу фотки.

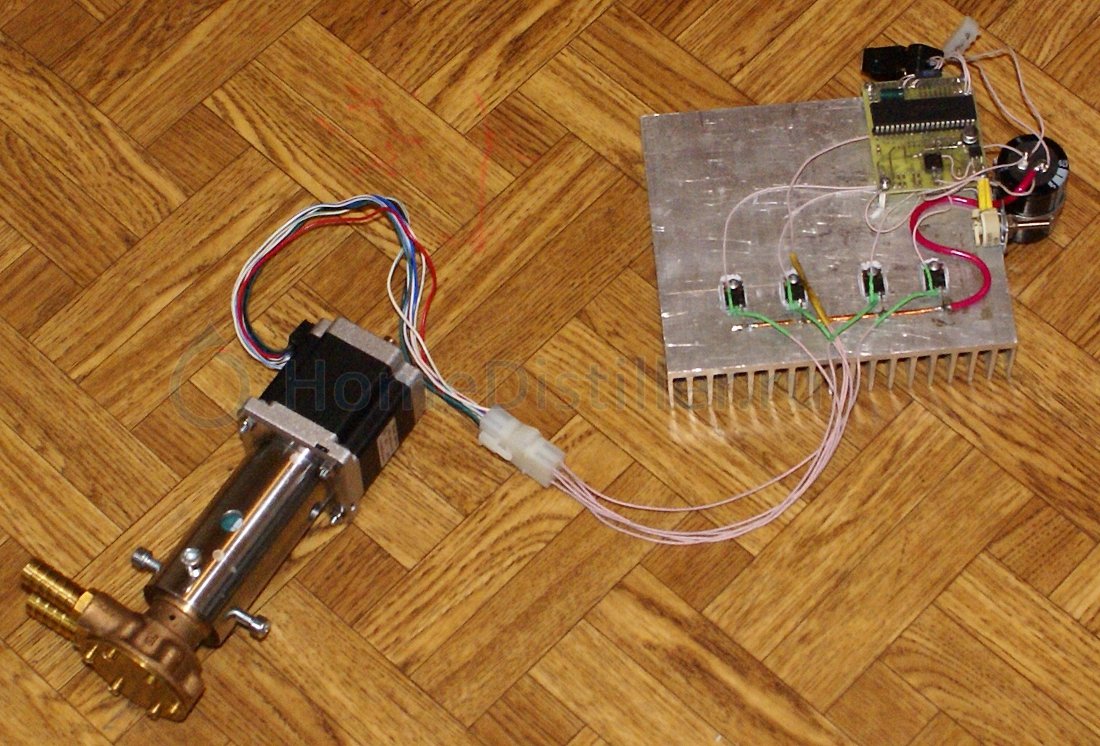

"Искуственное сердце" работает как часы, подает мучную брагу с ячменной дробиной в колонну,
с исключительной стабильностью и прогнозируемостью !
Схему выкладывал ранее, сделанно именно по ней.
микроконтроллер PIC18F4431(2431)
Транзисторы IRL3713
Шаговый двигатель: AD-200-21 http://www.electroprivod.ru/ad-200.htm (лучше взять помощьнее AD-200-31 )
Насос фирмы Jabsco производительность 20 л/мин при 1500 об/мин
Напряжение питания для шагового двигателя 24 вольта, ток 4-4.5А
Транзисторы ощютимо греются, щаговый двигатель тоже.
Тем не менее все работает, 40 литров самой экстримальной браги, ушло в колонну за 5 часов непрерывной работы.
Двигатель работает тихо, подача браги очень равномерная, насос спокойно поднимает на 2 метра, и более, не смотря на малые обороты ротора, давление создает хорошее !
игорь223
Академик
таганрог
30.2K 20.6K
Отв.26 28 Февр. 11, 18:21
Ты бы не фотки выложил, а плату, прошивку и описание этого ))) или я что то пропустил?
Другой вопрос - можно ли добавить в твою схему индикатор семисегментный двузнаковый. Который бы показывал скорость подачи в литрах в час.
То есть
поскольку обьем известен и подача строго зависит от оборотов, можно четко и однозначно индицировать, что при ХХ оборотов в секунду насос перекачивает УУ литров браги в час. Один раз тарифицируешь, и всю жизнь пользуешься наглядной индикацией.
Понимаешь, к чему я?)))
Другой вопрос - можно ли добавить в твою схему индикатор семисегментный двузнаковый. Который бы показывал скорость подачи в литрах в час.
То есть
поскольку обьем известен и подача строго зависит от оборотов, можно четко и однозначно индицировать, что при ХХ оборотов в секунду насос перекачивает УУ литров браги в час. Один раз тарифицируешь, и всю жизнь пользуешься наглядной индикацией.
Понимаешь, к чему я?)))
MMaster
Бакалавр
Москва
67 15
Отв.27 28 Февр. 11, 21:36
Ты бы не фотки выложил, а плату, прошивку и описание этого ))) или я что то пропустил?прошивку могу выложить, и печатную плату тоже.
Другой вопрос - можно ли добавить в твою схему индикатор семисегментный двузнаковый. Который бы показывал скорость подачи в литрах в час.
То есть
поскольку обьем известен и подача строго зависит от оборотов, можно четко и однозначно индицировать, что при ХХ оборотов в секунду насос перекачивает УУ литров браги в час. Один раз тарифицируешь, и всю жизнь пользуешься наглядной индикацией.
Понимаешь, к чему я?)))
игорь223, 28 Февр. 11, 18:21
индикатор думал приделать, единственно в чем проблемма, это прошивку надо будет корректироать под каждый конкретный насос.
Индикатор приделаю со временем.
Мне сейчас главное с колонной разобраться, что-то работает она как-то странно.
Колонна еле еле тянет 2 киловата
Температура внизу как-то от подачи браги зависит слабо, сделаешь большую подачу, брага лезет через дифлегматор, и очень медленно все.......
40 литров --- пол дня мучал !
игорь223
Академик
таганрог
30.2K 20.6K
Отв.28 28 Февр. 11, 21:44, через 8 мин
прошивку надо будет корректироать под каждый конкретный насос.MMaster, 28 Февр. 11, 21:36Да, конечно. Замеряешь время перекачки, скажем, 1 литра браги - и вводишь его в секундах. Все, шкала проградуирована )))
Колонна еле еле тянет 2 киловатакакой диаметр колонны, что используется в качестве тарелок, какая брага?
сделаешь большую подачу, брага лезет через дифлегматор, и очень медленно все.......40 литров --- пол дня мучал !MMaster, 28 Февр. 11, 21:36
Ответь на эти три вопроса, и подкорректируем.
А с тебя - информация по движку)))
MMaster
Бакалавр
Москва
67 15
Отв.29 02 Марта 11, 18:55
Тут собственно еще одна свежая мысль в голову пришла.
Шаговый мотор, он конечно прекрасен во всех отношениях, кроме схемы управления, и стыковки его с предполагаемым насосом.

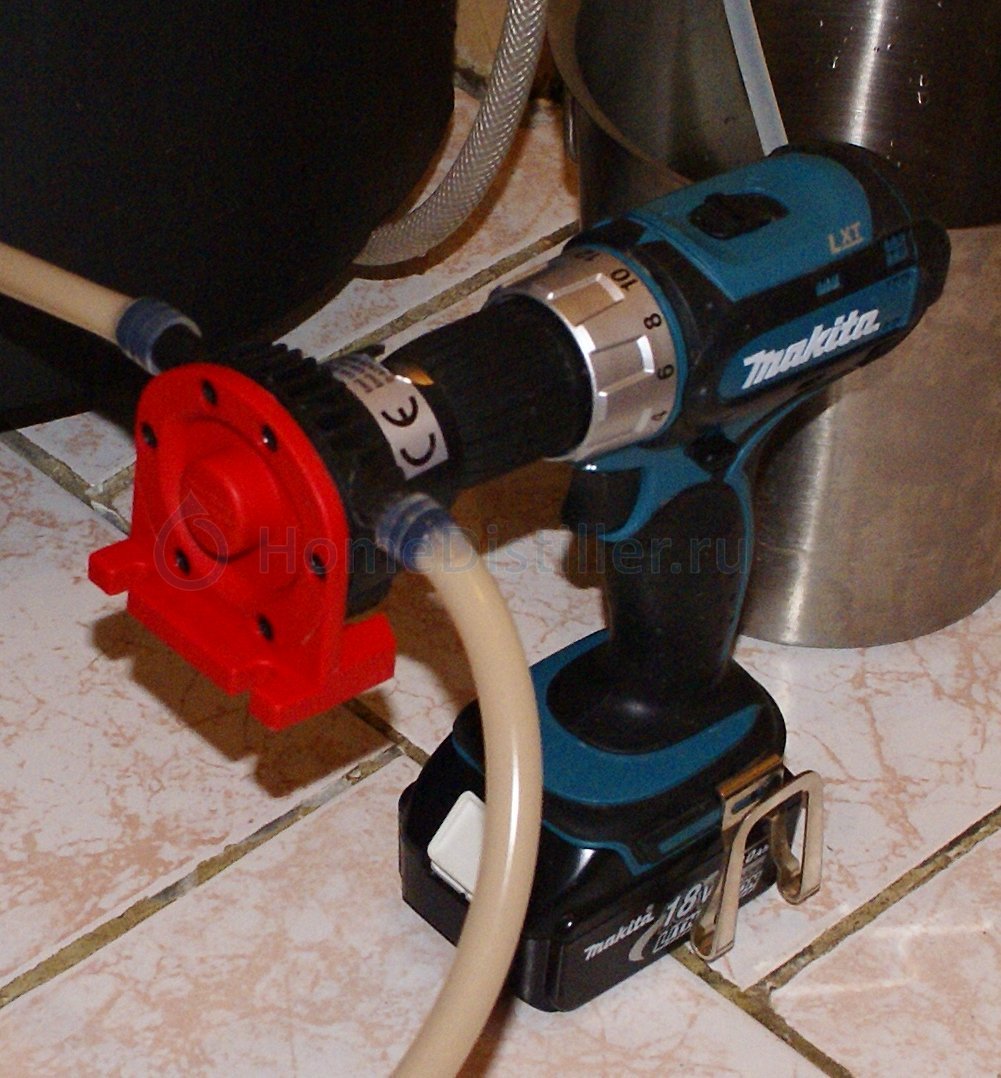

Вместо него думаю можно вполне успешно использовать не дорогой шуруповерт.
Диапазон оборотов у Шурика 0-500 , это нам вполне подходит.
С крутящим моментом у него все хорошо, есть встроенный редуктор.
Наряжение питания - 12В.
Берем садовый насос из ОБИ
Берем не дорогой шуруповерт.
Подключаем шуруповерт к лабораторному источнику питания.
Наслаждаемся управляемой подачей браги в коллону !
Есть два сомнительных момента:
1. Шурик шумноват в работе
2. Не понятно на долго ли его хватит ?
С Шуриком 100% рабочий вариант !
Шаговый мотор, он конечно прекрасен во всех отношениях, кроме схемы управления, и стыковки его с предполагаемым насосом.
Вместо него думаю можно вполне успешно использовать не дорогой шуруповерт.
Диапазон оборотов у Шурика 0-500 , это нам вполне подходит.
С крутящим моментом у него все хорошо, есть встроенный редуктор.
Наряжение питания - 12В.
Берем садовый насос из ОБИ
Берем не дорогой шуруповерт.
Подключаем шуруповерт к лабораторному источнику питания.
Наслаждаемся управляемой подачей браги в коллону !
Есть два сомнительных момента:
1. Шурик шумноват в работе
2. Не понятно на долго ли его хватит ?
С Шуриком 100% рабочий вариант !
Alex-san
Кандидат наук
Грязноямск, это где то под Красноярском
383 74
Отв.30 02 Марта 11, 19:28, через 34 мин
Подключаем шуруповерт к лабораторному источнику питания.MMaster, 02 Марта 11, 18:55А кокой мощности должен быть блок питания и сколько это будет стоять?
Селянин
Научный сотрудник
с под красноярска
2.2K 953
Отв.31 02 Марта 11, 19:55, через 27 мин
Колекторный движок, наихудший из вариантов. Шумный, недолговечный,обороты зависят от нагрузки.
MMaster
Бакалавр
Москва
67 15
Отв.32 03 Марта 11, 00:25
Колекторный движок, наихудший из вариантов. Шумный, недолговечный,обороты зависят от нагрузки.Вариант может и не блестящий, зато реальный и доступный.
Селянин, 02 Марта 11, 19:55
Не забываем, что в Шурике есть редуктор, и Шурик изначально заточен на достаточно приличный крутящий момент.
Смею предположить, что зависимость оборотов от нагрузки, в этом случае будет не такая уж и большая.
Тем более, что нагрузка у нас относительно стабильная !
Подобрать режим работы будет достаточно легко !
MMaster
Бакалавр
Москва
67 15
Отв.33 03 Марта 11, 00:29, через 4 мин
А кокой мощности должен быть блок питания и сколько это будет стоять?Думаю на 5А хватит, можно просто блок питания на 12 вольт 5-10 А не регулируемый.
Alex-san, 02 Марта 11, 19:28
у Шурика есть регулятор оборотов, его тоже можно приспособить !
Ртутный
Студент
Москва
12 5
Отв.34 22 Апр. 11, 11:13
Сдается мне, что вы в открытую дверь ломитесь. Чем не устраивают дозирующие перистальтические насосы для бассейнов? Подача до 6 л/ч, давление до 1 бар, питание привода 24в постоянки - регулируй, как захочется. В простейшем варианте (на постоянную подачу) стоят нормальных денег - около 120-150 бакинских.
А про шаговые двигатели забудьте, особенно для насосов. Не для того они предназначены, если нет задачи точного позиционирования исполнительного органа или вала самого двигателя применение их неоправданно. Даже крутить ими краны - не айс, разве что самые маленькие. У них маленький удельный момент, без редуктора обычно не обойтись, а если редуктор, то зачем шаговый – постоянного тока лучше. А позиционирование по датчику на самом кране. Такой датчик и при шаговом двигателе нужен, ведь нудно знать абсолютное положение, а не относительное. При включении надо же к чему-то привязаться.
Поймите правильно, я не стараюсь обидеть «художников» и загубить творческий порыв, просто шаговыми двигателями я переболел и сейчас могу относиться к ним объективно, чего и вам желаю.
А если хочется поиграться и сделать что-то на основе шприца, возьмите электрический привод замков дверей автомобиля - двигатель, редуктор, корпус – готовое изделие. Убойная вещь и по усилию и по ресурсу. Хотя при ее цене ресурс не важен, можно менять как расходный материал.
А про шаговые двигатели забудьте, особенно для насосов. Не для того они предназначены, если нет задачи точного позиционирования исполнительного органа или вала самого двигателя применение их неоправданно. Даже крутить ими краны - не айс, разве что самые маленькие. У них маленький удельный момент, без редуктора обычно не обойтись, а если редуктор, то зачем шаговый – постоянного тока лучше. А позиционирование по датчику на самом кране. Такой датчик и при шаговом двигателе нужен, ведь нудно знать абсолютное положение, а не относительное. При включении надо же к чему-то привязаться.
Поймите правильно, я не стараюсь обидеть «художников» и загубить творческий порыв, просто шаговыми двигателями я переболел и сейчас могу относиться к ним объективно, чего и вам желаю.
А если хочется поиграться и сделать что-то на основе шприца, возьмите электрический привод замков дверей автомобиля - двигатель, редуктор, корпус – готовое изделие. Убойная вещь и по усилию и по ресурсу. Хотя при ее цене ресурс не важен, можно менять как расходный материал.
V_B
Академик
Таганрог
2.7K 938
Отв.35 22 Апр. 11, 11:21, через 8 мин
Такой датчик и при шаговом двигателе нужен, ведь нудно знать абсолютное положение, а не относительное. При включении надо же к чему-то привязаться.Ртутный, 22 Апр. 11, 11:13Да, но можно "малой кровью" обойтись - ставишь концевой выключатель в закрытом положении.
При включении даешь команду на закрытие до появления концевика. Далее с этого места весь алгоритм начинает работу - так сделано в и флопиках и в CD приводах.
