3Д принтер как инструмент самогонщика

Форум самогонщиков Материалы и инструменты
1 ... 8 9 10 11 11
mascod Студент Минусинск 16 12
Отв.200  22 Мая 21, 17:50
пробка на бутыль 50 л.STLkulijkin, 22 Мая 21, 12:26
Уплотнение дополнительное требуется?
baksser Студент Вятка 34 17
Отв.201  18 Июня 21, 10:48
Я скомбинировал 3d принтер с нержавеечкой. Сварной шов извиняюсь корявенький варил аргоном впервые.
2021-06-17 23-31-09.JPG
2021-06-17 23-31-09.JPG 3Д принтер как инструмент самогонщика. Материалы и инструменты.
2021-06-17 23-31-24.JPG
2021-06-17 23-31-24.JPG 3Д принтер как инструмент самогонщика. Материалы и инструменты.
kulijkin Бакалавр Камышин 96 49
Отв.202  29 Июня 21, 13:29
Уплотнение дополнительное требуется?mascod, 22 Мая 21, 17:50
Напечатал две крышки. Одну из PLA, вторую из PETG. На крышку из pla сделал силиконовую прокладку, крышка из petg без прокладки герметично держит.
Z_h_e Доктор наук г. Чайковский 993 294
Отв.203  01 Авг. 21, 23:32
Вот такую линеечку запилил. На самом деле еще не печатал, напечатаю не раньше октября видимо, торчу на вахте.
Rule_BAvAvc. 3Д принтер как инструмент самогонщика. Материалы и инструменты.

Назначение: измерять крепость раствора этилового спирта рефрактометром-сахарометром со шкалой BRIX. Ну и добавил еще одну шкалу - это для приблизительной оценки спиртуозности в кубе по струе дистиллята.
Предполагаю печать соплом 0,2, шкалу залить какой-нибудь краской. Бегунок возможно надо будет размер подкорректировать, а так вроде должно получиться, почему нет то.
Если кто напечатает раньше меня - покажите Улыбающийся.
Rule_BAvAvc.zip 323.6 Кб
Z_h_e Доктор наук г. Чайковский 993 294
Отв.204  26 Сент. 21, 19:40
Напечатал.
Бегунок размеры скорректировал.

У кого есть идея как шкалу залить краской? Сейчас просто залил акварелью, зачистил шкуркой лишнее и протер влажной тряпочкой. Не идеально, сильно тер бы, шкалу вытер бы, а сейчас поверхность немного в краске. Как-то же делают заводские шкалы линеек.
Безымянный. 3Д принтер как инструмент самогонщика. Материалы и инструменты.


Добавлено через 5мин.:

Да, пластик ABS. Сопло 0.2. Скорость 20мм/c (вроде).
dee Научный сотрудник Минск 3.8K 1K
Отв.205  26 Сент. 21, 19:58, через 18 мин
Z_h_e, так и делают только канавки поглубже =)
Z_h_e Доктор наук г. Чайковский 993 294
Отв.206  26 Сент. 21, 20:00, через 2 мин
Можно и поглубже сделать. Но мне одной линейки хватит. Бегунок наверное еще подправлю, только теперь не размер, а форму.
Daniil Научный сотрудник Бахчисарай 7.4K 5.5K
Отв.207  26 Сент. 21, 20:03, через 3 мин
Напоминает логарифмическую линейку из моего детства. Только там ещё серединка двигалась.
Z_h_e Доктор наук г. Чайковский 993 294
Отв.208  26 Сент. 21, 20:05, через 3 мин
Я в детстве ей играл и спрашивал что это.

Добавлено через 3ч. 2мин.:

Безымянный. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
dee Научный сотрудник Минск 3.8K 1K
Отв.209  24 Янв. 22, 09:17

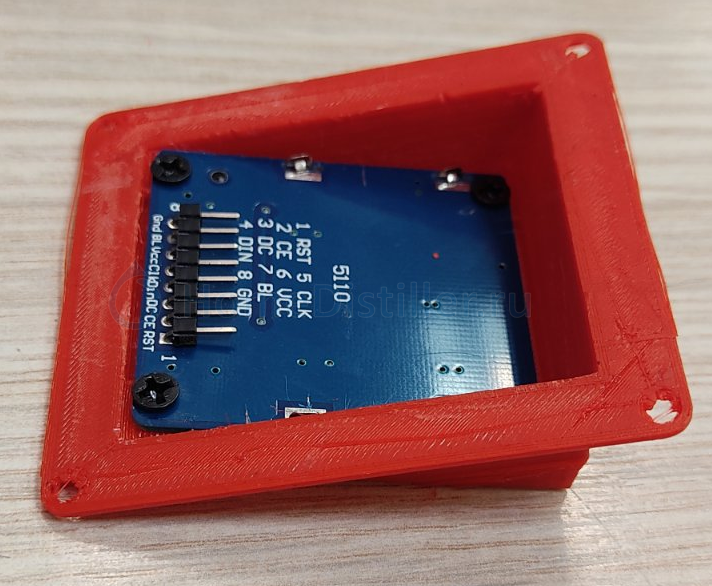

держатель синего экрана nokia lcd 5110 на корпус, PLA d=0.3 h=0.15 печатается с небольшой поддержкой, экран фиксируется винтами М3 длинной 3-4мм
изображение_2022-01-24_091302. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
изображение_2022-01-24_091224. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
изображение_2022-01-24_091730. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
chst1000 Доктор наук Москва 622 511
Отв.210  24 Янв. 22, 12:20
Корпус магнитной мешалки на основе вентилятора 120х120.
Гайки для крепления вентилятора М3 вкладные , главное не пропустить момент вкладывания.
Гайки крепления крышки - вплавляемые резьбовые вставки М3х5х5.
Отверстия под регулятор оборотов в модели нет (сверлил после) , под выключатель и разъем питания - есть.
Вот только модели с держалкой магнитов не сохранилось , на последней картинке стрелкой обозначена.
IMG_20210325_212109. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
IMG_20210325_211726. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
IMG_20210325_212408. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
2021-03-26_11-53-54. 3Д принтер как инструмент самогонщика. Материалы и инструменты.


Добавлено через 43мин.:

Еще тут Ложка для для крана Пегас - Классик для розлива пива в бугельные бутылки . Прверено - работает.
[сообщение #13645308]
А тут "крутилка" для редуктора СО2 Micromatic .
[сообщение #13496083]
mixer_body.stl 455.2 Кб
mixer_cover.stl 54.6 Кб
roversochi Новичок Краснодар 2
Отв.211  01 Февр. 22, 09:59
Возникла идея сделать узел отбора "счастливчик" из PETG-пластика. Правильно ли я понял, что этот вид пластика допустимо использовать при контакте со спиртами? С ABS - понятно, опасно.
Кусок PETG у меня неделю лежал в "головах", ничего с ним не случилось субъективно.
dee Научный сотрудник Минск 3.8K 1K
Отв.212  01 Февр. 22, 11:22
roversochi, не уверен что за узел отбора но если опасаешься пластика то вставь нержавстальные воронки
roversochi Новичок Краснодар 2
Отв.213  01 Февр. 22, 12:57
если опасаешься пластикаdee, 01 Февр. 22, 11:22
Вот как раз пока понять не могу: можно ли PETG-пластиком делать различные стыки/переходники в местах, где пластик будет контактовать с горячим продуктом? Может у кого-нибудь был опыт его длительного использования в самой колонне.
dee Научный сотрудник Минск 3.8K 1K
Отв.214  01 Февр. 22, 14:01
roversochi, в горячем месте вымоется пластификатор да и пластик размягчится, если нужна какая то деталь то можешь попробовать сделать на 3д принтере литейную форму для двухкомпонентного силикона, прикидывал как можно тарелку сделать
Z_h_e Доктор наук г. Чайковский 993 294
Отв.215  13 Апр. 22, 00:10
воронка. 3Д принтер как инструмент самогонщика. Материалы и инструменты.

Увидел в интернеах скребок от льда для авто в виде воронки. Попробовал себе такую, как скребок у меня получилась полная хрень. Зато вышла отличная воронка для засыпки ягод в трехлиттровую банку для настаивания настоек.
scraper.stl 2.5 Мб
Botinok Кандидат наук Хайфа 354 147
Отв.216  20 Апр. 22, 14:47
Начал проектировать корпус для автоматики (платы Bengoor)
Выклыдываю и STL и исходники в Solidworks
Первый блин - не судите строго
case.SLDPRT 2.0 Мб
case.STL 343.5 Кб
cover.SLDPRT 673.5 Кб
cover.STL 609.3 Кб
dee Научный сотрудник Минск 3.8K 1K
Отв.217  20 Апр. 22, 17:34
Botinok, в длинную тонкую и отдельно стоящую стойку не закрутишь шуруп, сломаешь, сцепление между слоями пластика плохое и площадь контакта маленькая, их надо делать толстыми и/или с заходом боковой распорки на корпус по всей высоте, остальные боковые распорки мало помогут, если очень надо то лучше латунную в это место поставить
Botinok Кандидат наук Хайфа 354 147
Отв.218  21 Апр. 22, 17:29
Botinok, в длинную тонкую и отдельно стоящую стойку не закрутишь шуруп, сломаешь, сцепление между слоями пластика плохое и площадь контакта маленькая, их надо делать толстыми и/или с заходом боковой распорки на корпус по всей высоте, остальные боковые распорки мало помогут, если очень надо то лучше латунную в это место поставитьdee, 20 Апр. 22, 17:34
В принципе согласен. Я думал может вообще в том месте пластиковую дин рейку запроектировать, либо сделать отверстия под гайки например.
dee Научный сотрудник Минск 3.8K 1K
Отв.219  25 Апр. 22, 10:52
держатель Arduino nano на корпус или для вертикального монтажа в коробку (как на фото) между шурупами 20мм
изображение_2022-04-25_105858633. 3Д принтер как инструмент самогонщика. Материалы и инструменты.
изображение_2022-04-25_105141109. 3Д принтер как инструмент самогонщика. Материалы и инструменты.

HolderArduinoNano.rar
