Ненавязчивая автоматизация ректификационной установки

Народ, добрый день. До сих пор не задумывался, гнал брагу с помощью SR1, потом - SR2. А сейчас вот всплыло: а в оригинале брага ли должна идти через SR1, или же уже продукт, полученный без колонны, т.е. на "прямоточнике"? Как по "прописям"-то должно быть
Другими словами: "Sr1", "Sr2" - это уже результат прогона, или исходный продукт?

с помощью SR1, потом - SR2Undol, 22 Мая 25, 18:01

Новейшая секретная разработка?

Не, точное следование технологии OldBean.

"Sr1", "Sr2" - это уже результат прогона, или исходный продукт?Undol, 22 Мая 25, 18:01

- Конечный продукт. Брага в сырец "прямотоком". Сырец в спирт с помощью SR1 и "полировка" посредством SR2.

Понял, спасибо. А хим.очистку тогда когда выполнять: перед SR1 или после SR1?

B SR1 завел две переменные такой строкой: u.Water = u.TCA = 2
Почему в списке переменных они отображены по разному и как это подправить?

Если не изменяет память, в скриптах за вывод отвечает команда print. Если обратите внимание, в кавычках есть ряд символов примерно "0x%012x :% 7.3f°C" В простом приближении, посмотрите, по аналогии, как оформлены "правильные" показания и отформатируйте вывод своих показаний.

Добрый день, народ.
Доработал конструкцию стенда уважаемого OldBean’а. В авторском варианте это был экспериментальный стенд для отработки самой идеи установки и технологии процесса.
Я решил доработать конструкцию под задачи более-менее регулярного использования, с некоторым приближением к законченному прибору. Чтобы можно было спокойно собрать/разобрать установку и убрать/достать без опасения случайно наступить на «електронику», поставить горячую сковородку с яичницей или уронить тудыть кирзовый сапог. Ну или какие там нынче в моде?
Для этого переформатировал платы (изменил их размеры и слегка «разводку») и сделал «корзину» под платы. Разводка плат - в прилагаемом архиве «pcb.zip».
На платах RMS, PDM, servo внешние цепи (управление семисторами, индикация и вход 12В АС RMS) подключены через 2-х и 3-х контактные разъемы KSE-15EDGRC-3.50-02P (плата) + KSE-15EDGK-3.50-02P (кабель) (из ЧипДип https://www.chipdip.ru/product0/8011696322).
На платах разводка сделана под эти разъемы с шагом 3,81 мм – изначально в цифровом модуле входы DS1820 также хотел сделать на таком же разъеме на 8 групп контактов и шаг подгонял так, чтоб разъем на 8 групп встал на плату. Но потом понял, что при большом числе ног разъема, при многократном подключении/отключении, можно «прозевать» разболтавшийся контакт (крепление проводников - винтом). А при запущенном перегоне это сильно не радует. Потому на цифровой модуль поставил «компутерный» разъем SCS-34 (DS1009-34AN), DIP панель 34 контакта узкая, под плоский кабель (из ЧипДип, https://www.chipdip.ru/product/scs-28). Но заказанные ранее разъемы уже приехали, и платы RMS, PDM, servo переделывать не стал. Переделка под другой шаг ног – на каждой плате сместить контактные площадки разъемов внешней коммутации. Прочая разводка коррекции не требует. Разводка плат в формате lay6 – в файле «pcb.zip»
На плате цифрового хаба дополнительно установлен модуль измерения атмосферного давления BMP-180 – на стороне установки р/эл, слева от шинного разъема. Место установки и цоколевка BMP-180 подписаны на плате.
Плата шины установки соединена с «гребенкой» «малинки» плоским кабелем. Со стороны платы - 24-контактным «компутерным» разъемом под прокол кабеля. Разъем SCS-24 - из ЧипДип. На стороне «малины» - «компутерный» 40-контактный разъем SCS-40. Лишние проводники плоского кабеля отрезаны. Кабель взят со старого системного блока компьютера.
На плате шины разъемы под устанавливаемые модули - PBS-24, на платах модулей – ответные «папы».

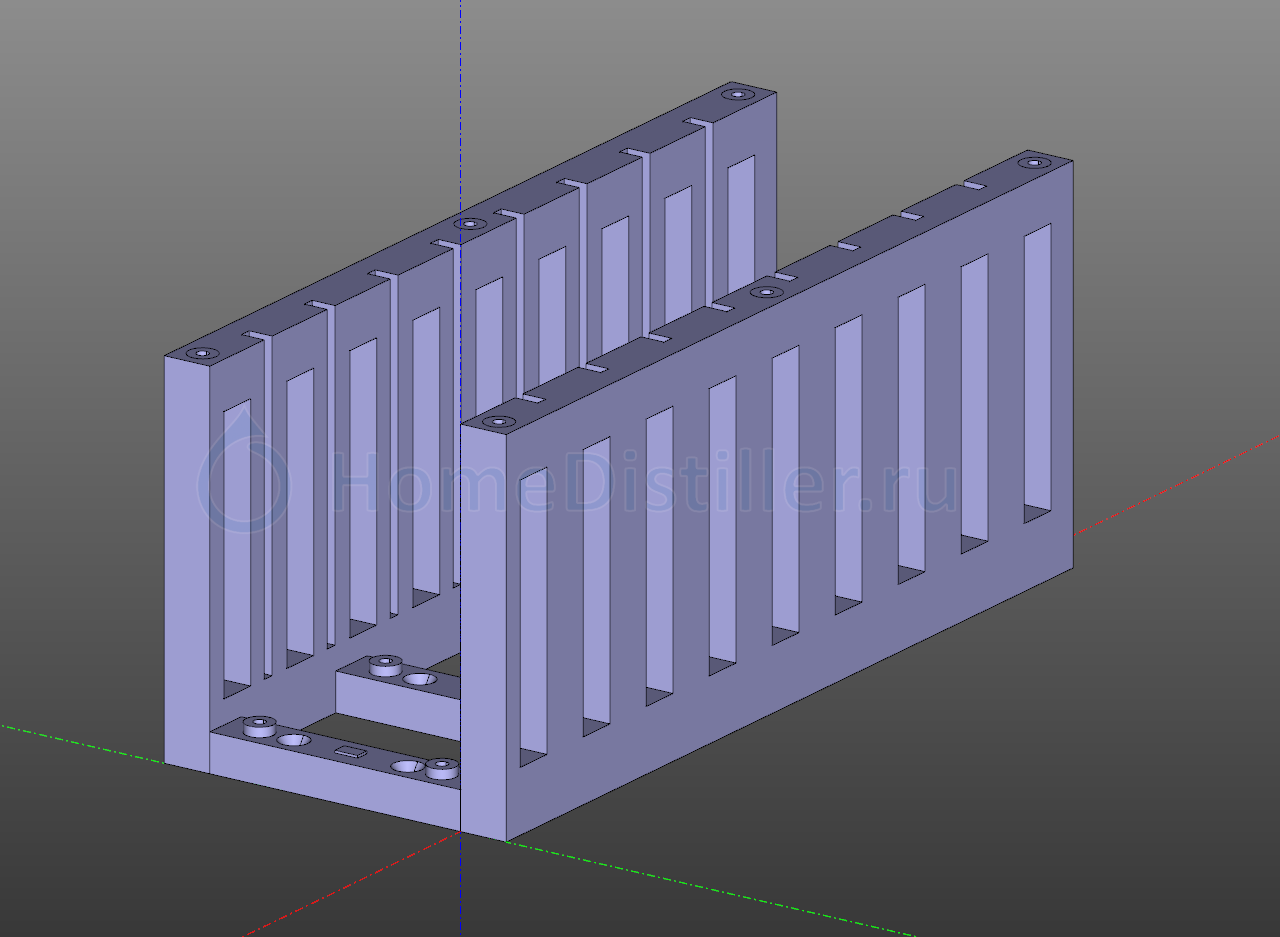

Корзина выполнена на 8 модулей. В моей текущей реализации – 5 модулей (RMS, 2хPDM, servo и DM). Планирую еще модуль servo под регулировку расхода воды. Ну а там, глядишь, еще «хотелки» нарастут.

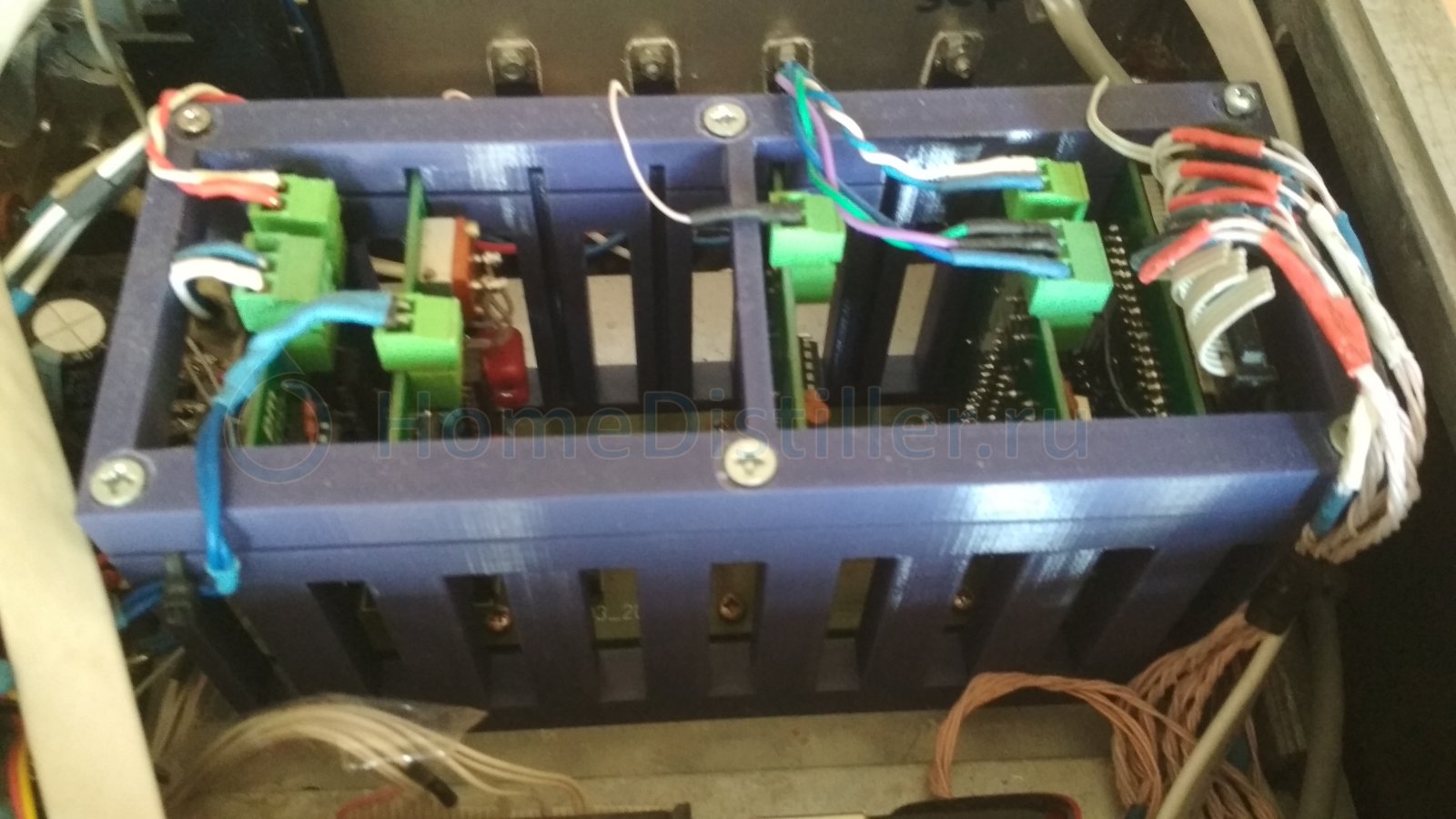

Фотографии корзины, крыши и самого прибора в корпусе – в файле «foto.zip»

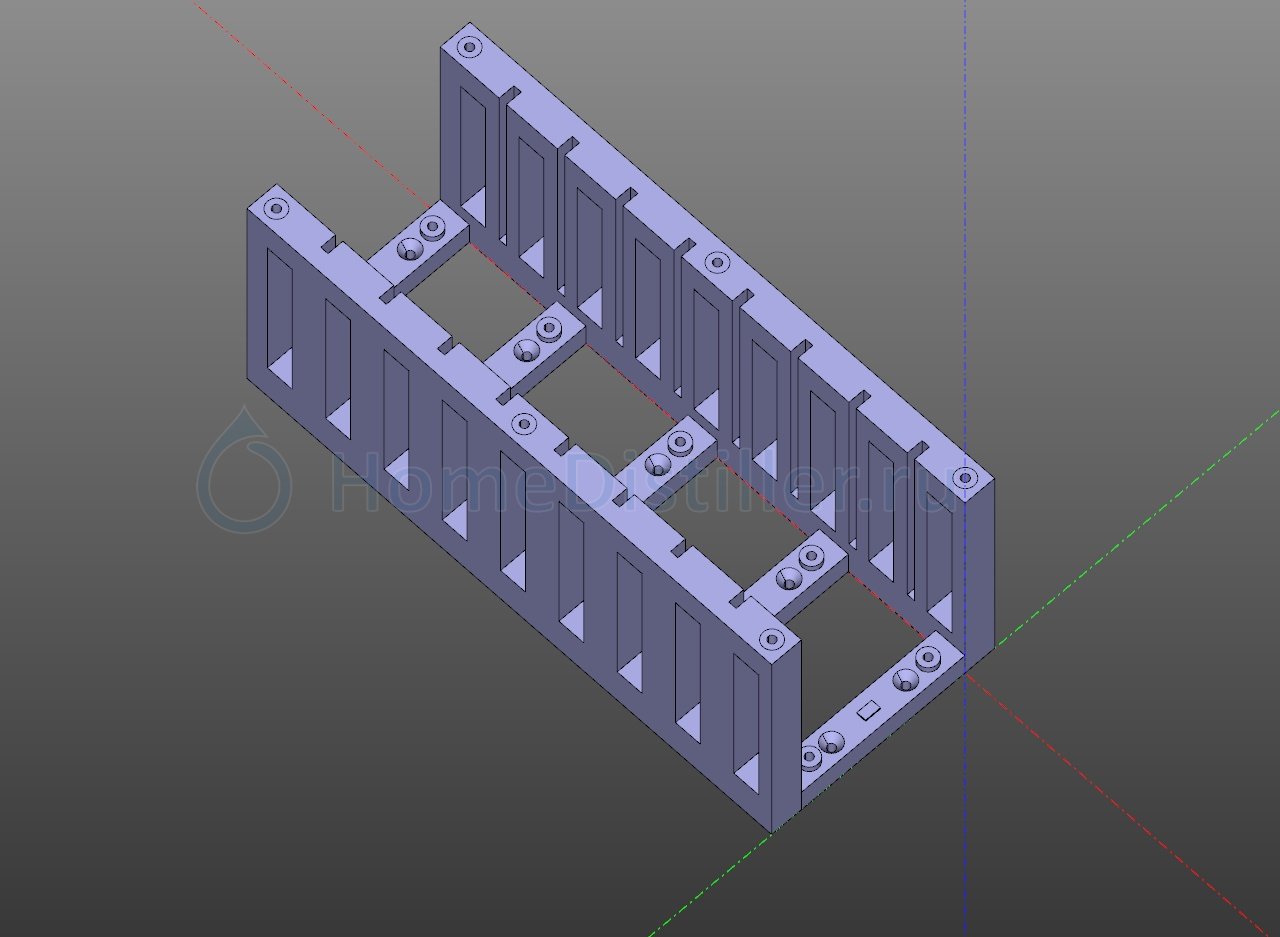

Для крепления корзины в корпус прибора на донных перемычках корзины выполнены отверстия с зенковкой под саморезы с головкой «впотай» - см рисунок.

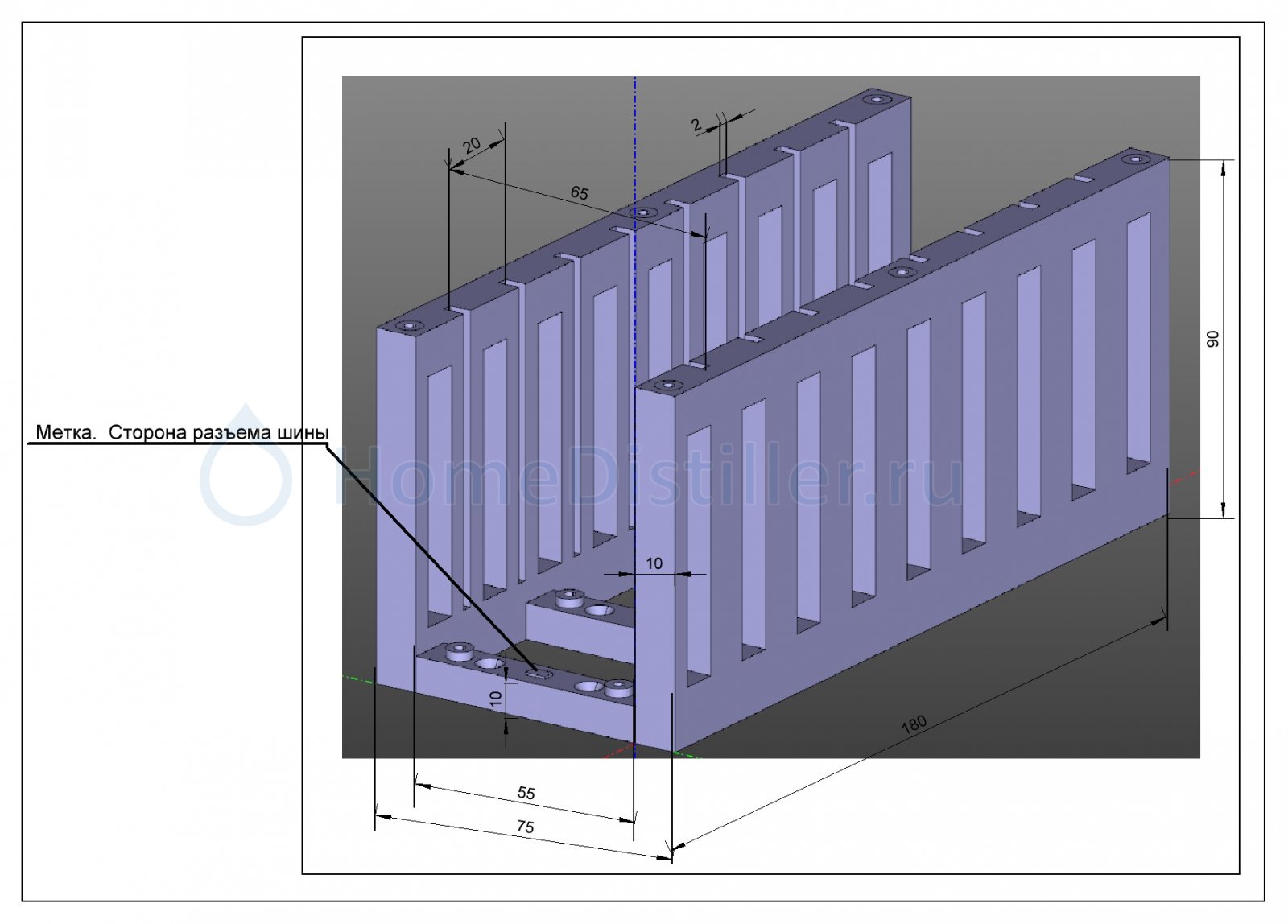

Плата шины устанавливается в корзину разъемом к метке (метка – прямоугольный прилив на первой донной поперечине, см рисунок с размерами корзины). Плата шины крепится к корзине 10 саморезами, для этого на донных перемычках выполнены цилиндрические приливы Ф6 и высотой 2 мм.

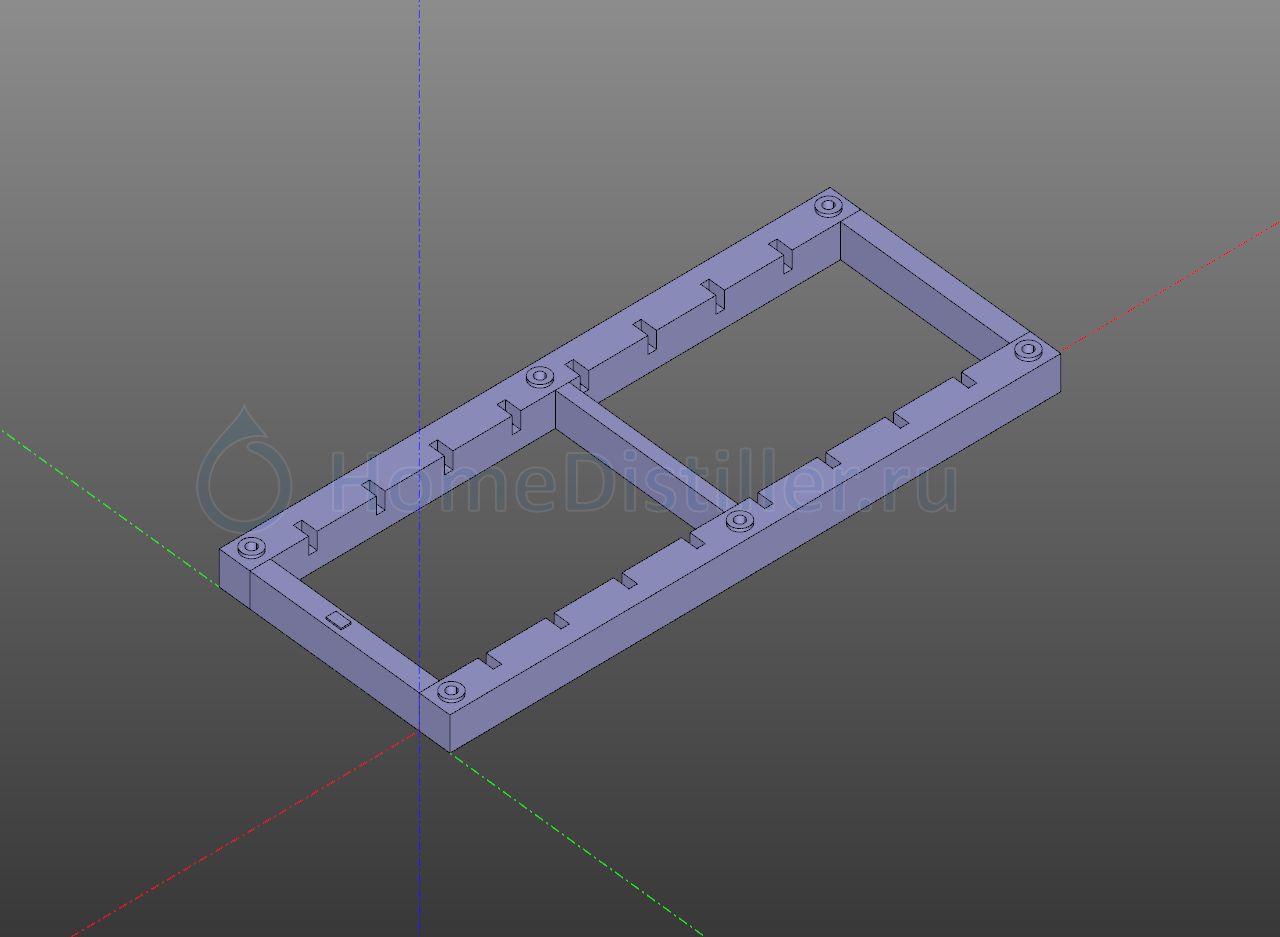

На крышке корзины также сделана метка, аналогичная той, что на корзине - см рисунок.
Крышка крепится к корзине шестью саморезами через соответствующие отверстия.
Платы в корзину вставляются сверху, затем на нее устанавливается верхняя крышка.. Файлы *.py с проектами корзины и крышки под ZenCad в файле «Z_Cad_prj.zip» и файлы *.stl под 3D-печать - в архиве «Z_Cad_stl.zip»

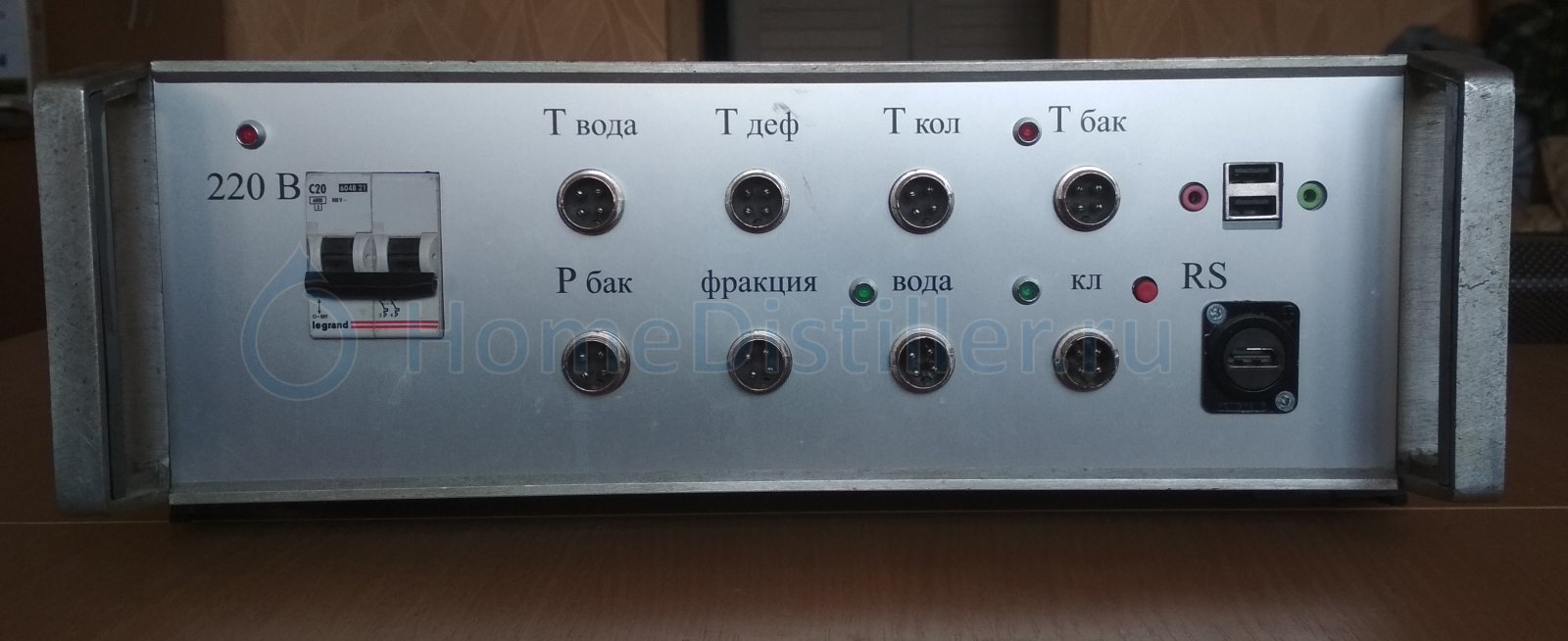

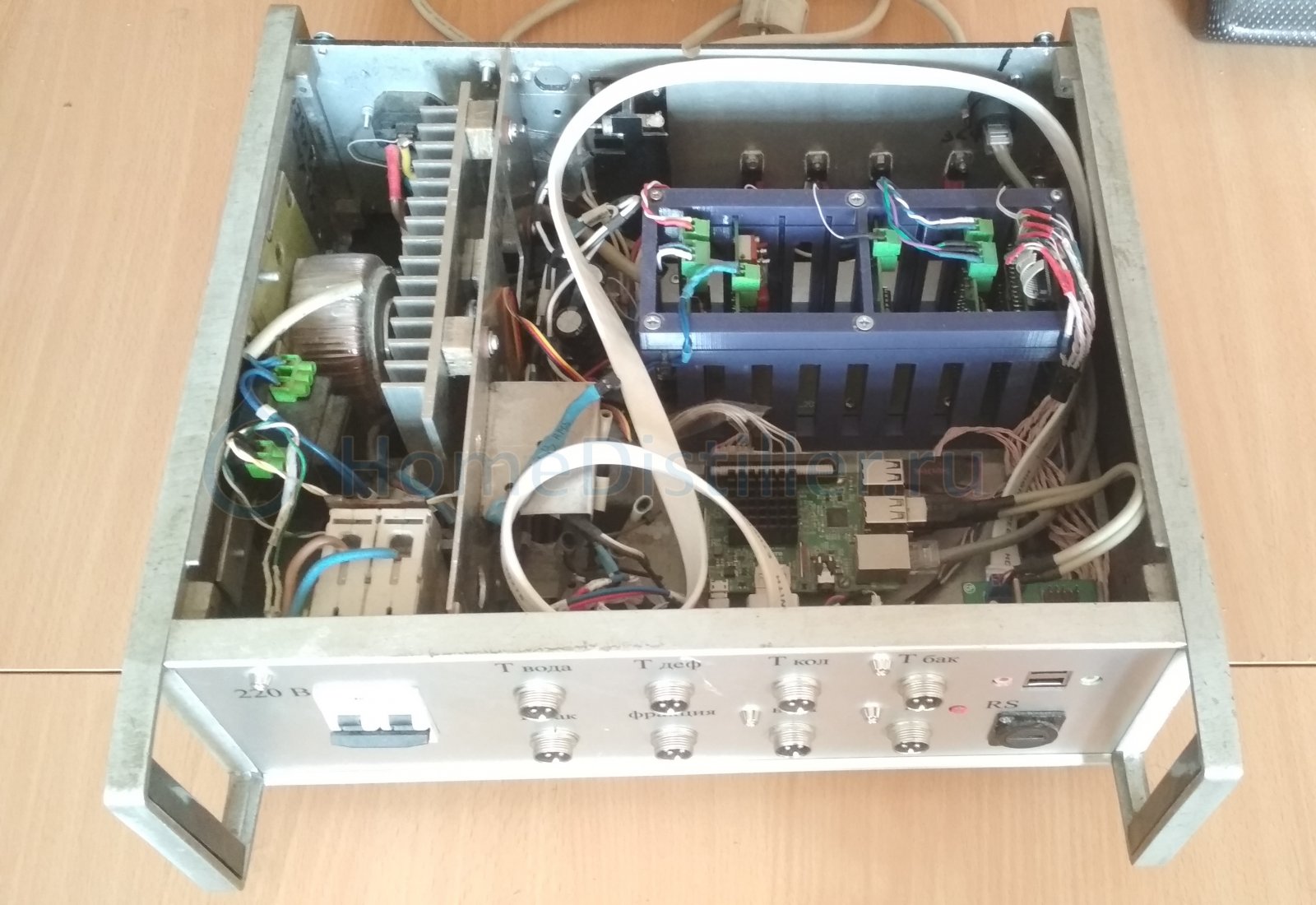

Вся установка собрана в корпусе типа «Надел», внешний вид – на прилагаемых фото.
Установка проработала более года, провел на ней десятка полтора перегонов. Из отказов: три раза менял DS1820 в баке (готовый датчик в 6-мм нерж. гильзе) – дохнут, зараза. Там, правда, температура бывает 97-98°С. Ну или астрологическая ситуация неудачно складывалась…. В остальном (тьфу-тьфу-тьфу. В сторону от форумчан) пока все живо и не глючило.
Копии фотографий добавил "в натуре", для наглядности

Undol, молодец, конструкция заслуживает право на жизнь... Тут каждый второй уже наверное доработал изначальную конструкцию под свои нужды и свое видение. У меня тоже своя разводка модулей, свой крейт и своя программа всем этим управляет. Из того, за что на фото глаз сразу зацепился, вопрос: а чего разъемы все под внешние устройства одинаковые 4-контактные? Беды не будет, если по-ошибке датчик температуры или давления воткнуть в гнездо клапана отбора или наоборот или что еще из устройств?

У меня под разные типы внешних устройств разъемы разные:
- все, что подключается к шине 1-Wire (датчики температуры и давления) работает через 3-контактный разъем и использует из него либо 2 либо 3 контакта. Специально делал так для совместимости. Иногда лень и покупаю готовые датчики температуры от одного популярного здесь производителя, они через 2 контакта на 3-контактном разъеме работают, а все мое самодельное (датчики температуры и давления) через этот же разъем может работать по полноценной 3-контактной схеме подключения (так помех меньше ловит).
- для клапанов сначала хотел поставить вообще 2 контактные разъемы, в итоге поставил 4-контактные такие же как у вас: к одной паре контактов можно подключать клапана на 220 вольт, к другой паре на 12 вольт (в хозяйстве были и те и те). В итоге хоть тот хоть другой можно не думая втыкать в один и тот же разъем не боясь сжечь.

а чего разъемы все под внешние устройства одинаковые 4-контактные?ekochnev, 08 Окт. 25, 20:53

Индикация на св.диоды п/п и вход 12В АС- 2-х контактные. 3-х контактные - управление семисторами ТЭНа и клапана. Перепутай индикацию - не смертельно. Управление семисторами конструктивно разнесено, кабели не дотянутся. (на фото - упр ТЭНом - первая слева плата, упр. клапаном - 7 слева)
Коммутация на передней панеле: кабели, соединяющие датчики и блок, разного цвета. Сделал разноцветными специально. На стороне датчиков такие же разъемы с такой же распайкой, кабели можно подключать туда-сюда. 4 контакта : сигнал, земля сигнала, +Uпит, -Uпит. Земля сигнала и -Uпит на отдельных жилах - для усиления помехозащищенности, кабели порядка 2 м. Цоколевка разъемов/кабелей передней панели одинакова для всех, кабели можно подключать на любую цепь. Подключаю их последовательно, каждый ВСЕГДА с обоих концов - это чтоб не путать.

Undol, ты не понял мой вопрос...

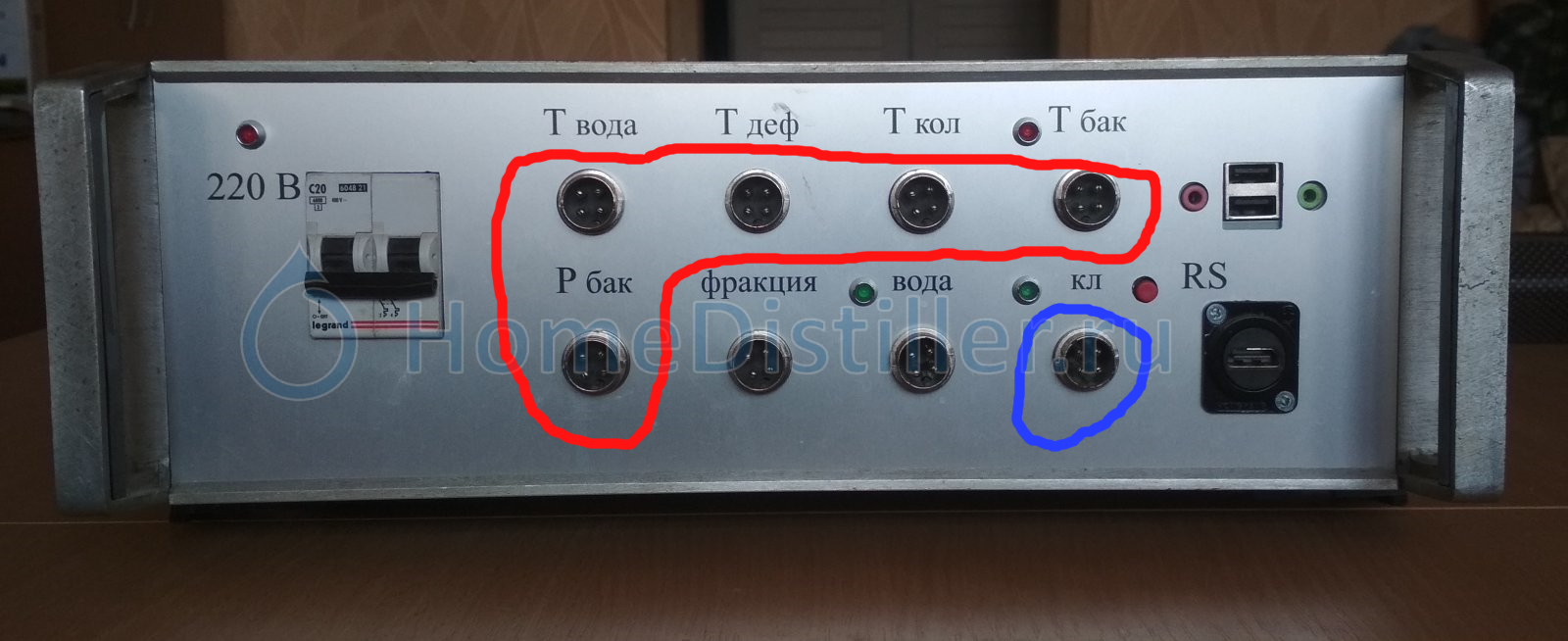

Вот на фото твоя панель. Если ты делал по схемотехнике OldBean, то на разъемах обведенных красным у тебя шина 1-Wire, и там используется 2 или 3 контакта (земля, данные и факультативно +5в), разъем обведенный синим насколько я понял под клапан отбора, на нем либо два контакта под 220 вольт, либо под 12 вольт, либо и то и то как у меня. Разъемы все физически одинаковые. Вот я и спрашиваю не случится ли беды, если по ошибке датчик температуры воткнуть в разъем клапана или наоборот.

Клапан у меня 12 В, разводка цепей питания для всех разъемов одинаковая. Ну если вдруг с устатку клапан с 1820 перепутаю, датчик накроется (может быть - не проверял). Но я для себя принял правило и жестко его выполняю:подключаю кабели последовательно, один за другим, и каждый ВСЕГДА с обоих концов - это чтоб не путать. А потом подключение еще по цветам кабелей сверяю.
Да, там еще деталь : когда пер.панель заказывал, думал защиту по давлению в баке делать. Потом решил, что это избыточно (есть аварийный клапан по давлению) и вместо давления в баке сделал датчик температуры в ТСА и КОСВЕННО это та же защита по давлению. Но панель уже была в работе. По факту: читать "Ттса"

Уважаемые коллеги, добрый вечер. Подскажите если начинать повторять вашу конструкцию, то все же на каких вариантах печатных плат остановиться. Где есть(ссылки) файлов для заказа их изготовления. Возможно у Вас есть неиспользуемые. Готов приобрести.

начинать повторять вашу конструкциюAlexTarasov, 12 Нояб. 25, 22:14

Под какую задачку повторять: если попробовать просто повторить идею OldBean'а, тогда напрямую брать его вариант. Чего изобретать велосипед. Если более-менее законченный прибор для многолетней эксплуатации (и, возможно, модернизации в будущем), то я бы посоветовал начать с подбора корпуса прибора и предварительной оценки типа и габаритов блока питания (импульсный современный или аналоговый (трансформатор+стабилизатор +5В (+12В )) ). Именно эти два вопроса практически полностью обусловят конструкцию и габариты всей установки, и, соответственно, вариант исполнения печ. плат. Как один из промежуточных, между этими двумя, можно попробовать сделать "корзину" + платы под нее, а затем искать корпус блока и прикидывать как запихать в него "малину", корзину, бл.питания, радиаторы и прочее. Такая рассыпь узлов позволит (в прикидочном варианте) начать осваивать работу с установкой. Примерно так начинал я.
С изготовлением печ. плат, 3-D деталей, лицевых панелей - тут многое зависит от места жительства (пересылка может стоить больше, чем само изготовление). Я все искал через поисковик, а потом списывался.

Добрый вечер! С корпусом - глубокая мысль. С ней надо "переспать". А вот что значит идея OldBean'а я прочитав почти весь чат с момента его возникновения так и не понял.
ТТ, я спросил о конкретных вещах. Хотелось бы вести разговор именно о них. А так за отзыв спасибо.

что значит идея OldBean'аAlexTarasov, 13 Нояб. 25, 18:16

Ну как же так-то? Он автор этой идеи, разработки и этой темы. А конкретные разговоры - по конкретным вопросам. Пока же были только нечеткие хотелки : платы сами по себе почти так же конкретны, как цвет маски на них. В остальном: что смогу - расскажу.

Владимир, добрый вечер. Если Ваш визави предложил использовать Распберри для автоматизации процесса, то в этом нет ничего необычного. Я тут коллегам из Ростова предложил тоже вместо "темноЙ" системы процессоров использовать возможности RPI и модулей (современной разработки).Они посчитали меня дилетантом и т.д. В общем автором идеи я в их глазах не стал. Ну и ладно.Понятно что прийди к ним с готовой разработкой в "железе" и с ПО был бы др. разговор.
Я в этом чате нашел пост с обобщением всего того, что обсуждалось ранее. Там схемы платы и т.д. Но главное там описана идеология разработки. Далее было развитие в части сети I2C и др. Вот их вклад в идеологию разработки я понимаю. Не обижайтесь.... Готов воспользоваться Вашей помощью.

Добавлено через 7мин.:

И главное, низкий поклон и уважение доценту( от доцента) из Красноярска за огромную работу по тематике применения RPI в автоматизации процесса.

Добавлено через 13мин.:

OldBean,
Уважаемый коллега, добрый вечер. К сожалению не знаю Вашего имени и отчества, но как я уже написал в чате, снимаю шляпу перед Вашим огромным трудом. Я новичок и в чате и в хобби. Не судите строго за фразу в ответе студенту. Суть ее в том что Ваша работа заслуживает большей оценки, чем анонимное имя и ссылка на него. Но это Ваше право и оно не меняет моей оценки ваших заслуг. С уважением доцент к.т.н. Александр.

Добавлено через 12мин.:

Undol, Добрый вечер. В предыдущем посте я обратился к Вам как к Владимиру. Видимо это не так. Только сейчас сообразил, что это г. Владимир указан в легенде в чате. Ну уж простите. В таком случае мы где-то рядом. Г. Киржач это совсем рядом. Вам всех благ.

Добавлено через 1ч. 30мин.:

Коллегии, Добрый вечер. Попытался заказать плату по проекту Lego через сервис EasyEDA , но получил ответ, он ниже.
"мы искренне сожалеем, что не можем предложить и доставить соответствующие услуги в вашем регионе, приносим извинения за доставленные неудобства". Что посоветуете? Возможно у кого_то осталась плата шильда на Распберри PI? С удовольствием и благодарностью воспользуюсь предложением. М.б. у кого-то осталась возможность заказа. Готов и в этом случае к взаимодействию.

Добавлено через 4дн. 1ч. 44мин.:

Undol, Уважаемый коллега, еще раз перечитал содержание всего чата. Да прожита большая жизнь и как итог работающие устройства. Но вот четкого представления как же его повторять при новом с нуля изготовлении по прежнему не возникает.
1. Беру скажем я схему расширения Малинки. Она для PI 3 и 4 . Заработает ли она с PI 5 ?
2. Просьба продублировать текущие Ваши схемы модулей с доработками и печтные платы к ним.
3. Сейчас в продаже есть полезные платы/шилды: для расширения и др. портов малинки; силовая плата двухканальная с симисторами; плата подключения модулей (формат малинка Z0) с шиной и разьемами. По Вашему мнению их можно применить в проекте?
Буду благодарен если поможете разобраться.

Добавлено через 19ч. 46мин.:

BogAD, Коллега, добрый вечер! Пытаюсь осилить титанический труд разработчиков проекта Распберри PI в ректификации. Да более чем за пять лет проделана огромная работа. Молодцы. Что Важно для меня Вы шли своим индивидуальным путем, оставаясь в стержне идеи. В этом смысле мне бы хотелось использовать Ваш задел как для повторения Вашей версии реализации автоматики, так и попробовать и изучить возможность максимального интегрирования выпускаемых модулей для Распберри в установке, так сказать воспользоваться реальной выгодой унификации.
Есть просьба, кроме одной ссылки на внешний вид вашего модуля и его фото я в чате не нашел печатных плат которые вы разработали и применили. Если есть возможность их получить от Вас буду благодарен. В силу возникших "неожиданно" сложностей с заказом плат в Китае м.б. Вы сможете поделиться необходимым(возмездно) комплектом таких плат. С уважением Александр.

Александр, ответил в личку. Чтоб не раздувать частностями основной пост.

Александр, ответил в личку. Чтоб не раздувать частностями основной пост.Undol, 19 Нояб. 25, 18:16

А можно и мне продублировать? У меня практически те же вопросы. Спасибо

Добрый вечер. Самое смешное, что в личку ничего не пришло. Продолжаю ждать. Хотя Появились и др. варианты развития темы.
