Ладно, тогда на всю Ивановскую:
Пока в качестве справки : я заказывал платы и 3D у парня в Н.Новгороде. Я ему написал узнать, не против ли он состыковаться с Вами. Но он молчит. Раньше отвечал за несколько часов. Может быть, он где-нибудь в районе Донбасса - с его опытом 3D. Во всяком случае, стоит еще подождать.
Что могу сразу сейчас:
- пер. панель
https://www.superschild.ru/...245775886147658- корпус
https://meshok.net/...ж+325х285х135мм- радиаторы
https://www.кртлед.рф/..._mm_svetlo_seryСначала стоит связаться с каждым, узнать - возьмутся ли. На пер. панель нужен чертеж с точным указанием всех размеров, типа и размера шрифта. Радиаторы - там несколько типов, они режут нужную ширину из длинной заготовки. Корпус - там самому надо смотреть-выбирать.
- силовой трансформатор : на Авито нашел парня, он намотал тор по моим данным (2х12В 5А). Координаты его потерял, но на Авито немного тех, кто наматывает торы. Думаю, найдется
КОНСТРУКЦИЯ:

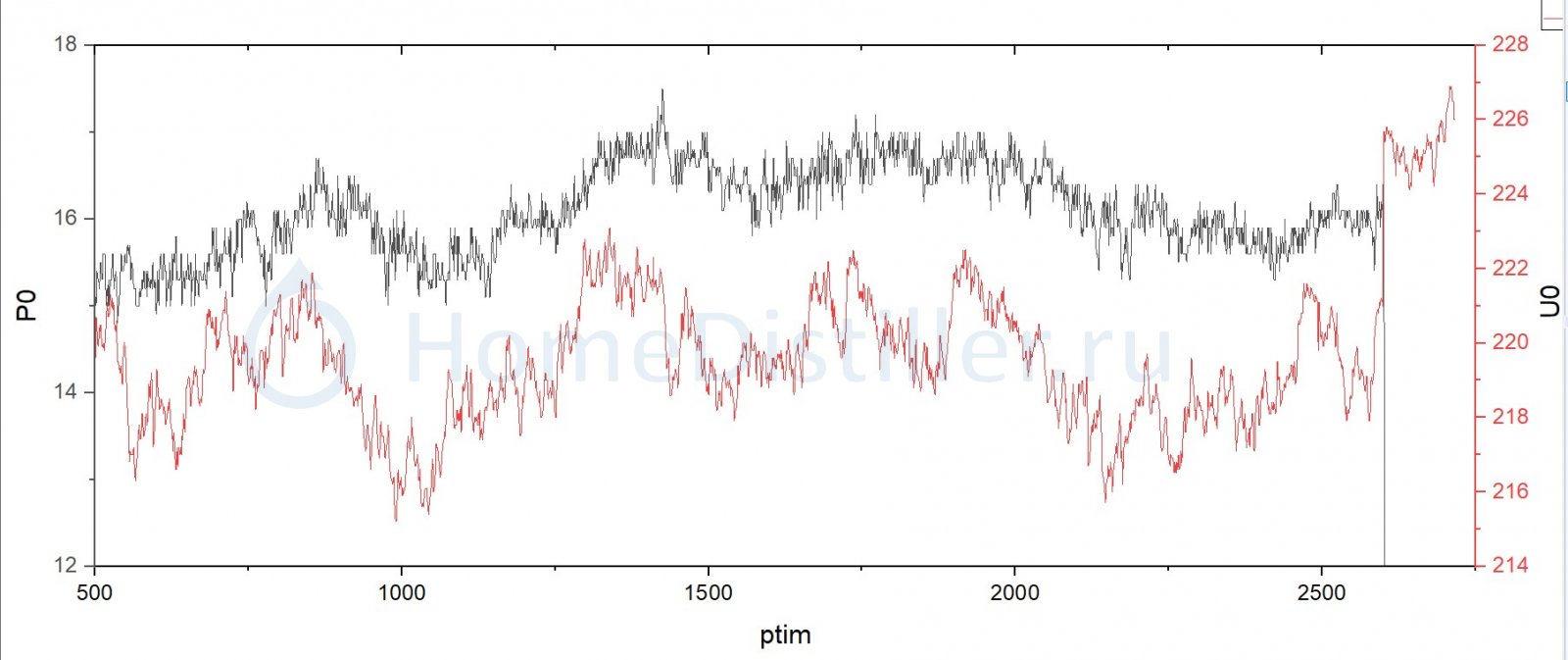

Я, при повторении конструкции, начал с версии 3 и примерно до второй половины блочков прошел все настройки самостоятельно, буквально повторяя то, что у автора в соответствующих разделах. Все работало сходу. Потому перешел на версию 4 и тупо повторил все один к одному. Включал блочки последовательно - все работали сразу. Oldbean в этом оказался чрезвычайно точен и щепетилин : в моей радиолюбительской практике это первый случай, когда разработка такого объема пошла сразу. Потому советую - брать всю схемотехнику и программное обеспечение версии 4 как есть. Единственно, что изменил при наладке - в модуле RMS на синхровходе PDM (INT0, Нога 4) при сопротивлении R2=100 kOm (как на схеме) нет синхроимпульса. при этом напряжение в точке 2 (INT0, Нога 4) = 1,8 В -> D1 не в режиме, «трапеции» на нем нет. -> резистор R2 велик. При U=12В в точке 1 и штатном токе для D1=10…20mA R2 должно быть 1 … 2 кОм. Перепаял на 1.8 кОм -> U D1= 4.8.В, что и требовалось. А R2=100 kOm - это просто опечатка.
Малины 2,3...5. С 5 не работал, потому однозначно не скажу. Но обычно последующие версии спокойно "зажевывают" предыдущие. Особенно, если стоит такая же Ubunta. В конце концов, Малина обкатанный комп, в сети точно можно найти детали перехода на №5.
Платы. Единственное мое изменение в схемах - это сопротивление резистора R2 в модуле PDM - см выше, я все описал. В моем сообщении от 8 окт 25, в конце приложены архивы. В pcb.zip - разводка плат под корзину. Архив что - битый?
Платы/шилды для расширения и др - для повторения конструкции Oldbean'а они не нужны, у него все на достаточном уровне и без вытребенек, на мой взгляд - рационально и даже элегантно. Если для дальнейшего развития, то кто лучше Вас сможет определить, как это у вас должно быть. Тут как с сексом на площади - советами забодают.
