ИРТ-4к и РМ-2 современная автоматика колонны

С праздниками!
Кто-нибудь заказывал РМ-2 в Россию на сайте https://akip.com.ua/catalog/regulatori-moshnosti/rm-2m/
и доходила посылка?

Кто-нибудь заказывал РМ-2andrey974, 07 Янв. 20, 16:01

Я тут брал. https://2magnita.ru/...onnogo-apparata
Подороже, но всё быстро приехало.

Добавлено через 11мин.:

andrey974, сразу покупай EMI фильтр для ценного оборудования дома, типа такого или помощней.
https://aliexpress.ru/...rchweb201603_53
Симистор, не хилые ВЧ шумы в сеть выплёвывает. А лучше фильтр сделать/купить помощнее для самого стабилизатора РМ-2.

ПодорожеIvanAltay, 07 Янв. 20, 16:26

Я у них тоже брал, но в Донецке подешевле (по доставке не знаю).
По фильтру вопро, куда его ставить, до РМ-ки?

По фильтру вопро, куда его ставить, до РМ-ки?andrey974, 07 Янв. 20, 16:48

Какой мощности ТЭН? На какой мощности планируешь испльзовать РМ-2? Я выдрал из старого компового БП входной дроссель +2 конденсатора по 0,33 мк/250В и встроил фильтр EMI в пилот. К этому пилоту подключил всё ценное оборудование, там нагрузка 150..200 Вт. Для самого РМ-2 помощнее сильно нужно фильтр и довольно дорогой, если покупать(500..800 руб). Если надо, могу нарисовать схему простецкого фильтра EMI. Там всё просто, три детали.

РМ-ку не для себя покупаю, знакомому собрать регуль надо.
Фильтр я для себя подумал сделать, ТЭН 2 кВт. насчет того, что РМ-ка срет в сеть знаю, термометр на DS-ке при включенной РМ не показывает ничего. На что может повлиять помеха от симистора? За схему спасибо, если нарисуешь.

насчет того, что РМ-ка срет в сеть знаю, термометр на DS-ке при включенной РМ не показывает ничего.andrey974, 07 Янв. 20, 17:51

Вот вот! У меня тоже есть такой заводской градусник, начинает показывать через раз при включённой в сеть РМ-2(это при ТЭНе 2,5 кВт и напряжении стабилизации РМ-2 200В/2кВт примерно в нагрузке). Питается мой ds18b20 от простецкого импульсного обратноходового(с одним транзистором который) БП. Вот такие импульсные БП(ещё и без входного фильтра EMI) и начинает штырить при помехах в сети. Как только я включил этот градусник/БП в сеть через вышеупомянутый фильтр, всё сразу стало нормально работать. В дешманских БП компов, тоже часто встречаю на плате перемычки, вместо входного EMI фильтра, хотя на плате места есть под фильтр.

Добавлено через 34мин.:

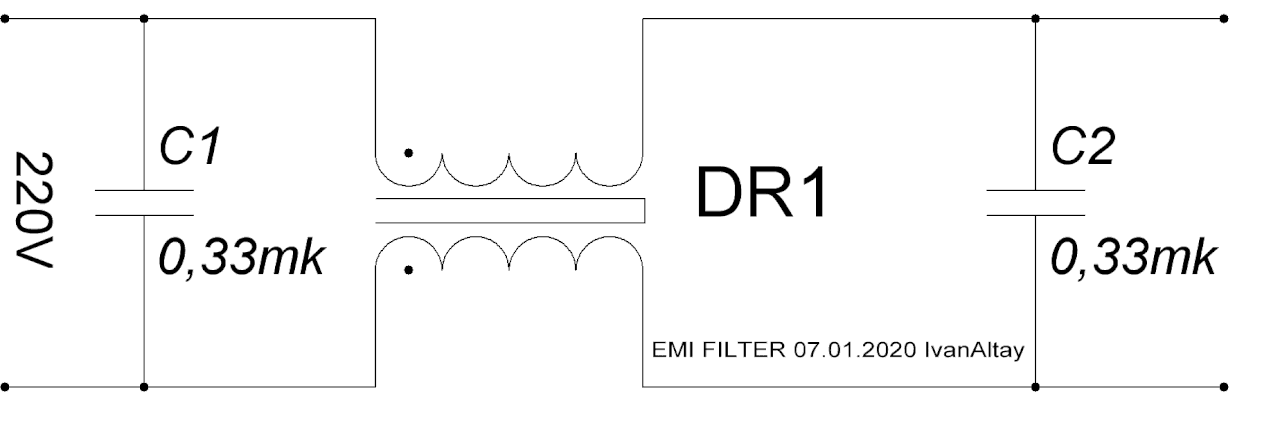

Это для сети без заземления, у меня работает.

Добавлено через 13мин.:

Дроссель можно найти в любом нормальном БП, намотать на кольце в два провода. Конденсаторы специальные можно нарыть там же, обычно жёлтенькие такие(в прямоугольной пластиковой упаковке) на 250В/0,1..0,68мк. Или можно поставить К73-17, но уже лучше на 400В.

Вот такие импульсные БПIvanAltay, 07 Янв. 20, 18:03

На импульсном БП еще ничего, на трансформаторном БП DS-ка сильно капризничала. Спасибо за схемку.

У меня фильтра нет. Рм2 работает совместно с рекс 100. Проблем нет.

Добавлено через 5мин.:

Еще подключено через это. Он тоже не глючит

У меня фильтра нет. Рм2 работает совместно с рекс 100. Проблем нет.Sergey78, 07 Янв. 20, 20:24

А на каком напряжении стабилизации/мощности работает РМ-2? То, что проблем нет, ещё не значит что РМ-2 не херачит в сеть большим количеством ВЧ помех. Проблемы начнутся, когда начнут неожиданно дохнуть телевизоры/мониторы и т.п. техника.

Добавлено через 9мин.:

Еще подключено через это. Он тоже не глючитSergey78, 07 Янв. 20, 20:24

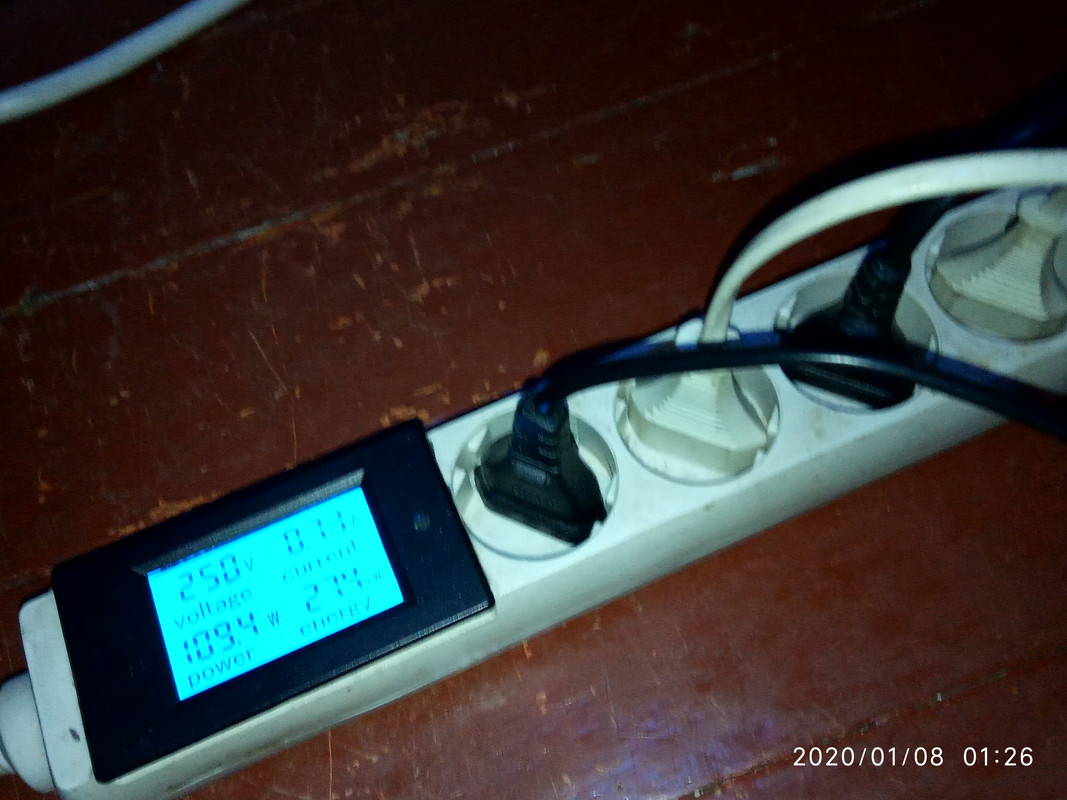

Да у меня подобный ампервольтваттметр тоже встроен в Пилот, где теперь и вышеозначенный фильтр EMI есть. Только с резистивным шунтом. Тоже не глючит, если даже к нему РМ-2 подключить на 2 кВт.

Добавлено через 14мин.:

В этот пилот всё самое ценное и включено.

Насчет покупки из Донецка

Кто-нибудь заказывал РМ-2 в Россию на сайтеandrey974, 07 Янв. 20, 16:01

Ответа на вопрос нет?

andrey974, ну ты подожди пару дней. Не все каждый день сидят в этой теме.

А на каком напряжении стабилизации/мощности работает РМ-2?IvanAltay, 07 Янв. 20, 21:07

Если имеется ввиду рабочий режим то как у всех. Нагрев на полной мощности и потом работа в зависимости от нужного. Если по входящему напряжению,то в районе 220-230. Моточасы не скажу. Но стоит 2 года.

Sergey78, в режиме разгона в сеть выбрасывается мало помех. Точнее они не такие ощутимые. Мощность помех увеличивается по мере уменьшения мощности на РМ2.

в режиме разгона в сеть выбрасывается мало помехvrolan, 08 Янв. 20, 12:03

Ваащето в этом режиме (ключи полностью постоянно открыты) помех быть не должно вааще Помеховые взбрыки проявляются тем сильнее, чем ближе к максимуму синусоиды открывается ключ. Поэтому-то зону регулирования и стараются приблизить либо к 0-20% либо к 80-100%.

Ваащето в этом режиме (ключи полностью постоянно открыты) помех быть не должно ваащеSonologist, 08 Янв. 20, 12:47

По приведенной выше схеме (когда симистор полностью открыт дополнительным сопротивлением), РМ2 все равно "фонит", но так как симистор как бы "исключен" из регулировки, то помеха очень слабая.

РМ2 все равно "фонит"vrolan, 08 Янв. 20, 12:56

Если не секрет, в чем проявляется в данном случае фон? Выше я писал о теоретической ситуации при открытом ключе. Просто, когда я использовал РМ-2, ни приемник, ни телевизор никаких помех не "ловили". Даже в невыгодном режиме (близко к 50% мощности). А вот когда я пытался сваять управление мощностью на ШИМе (мощный мост, в его диагональ тройка полевиков, управляемых с Ардуино), то в сеть пёрло такое, что МК сходил с ума. На данный момент отказался (пока), работаю на Брезенхеме. Подробное описание системы в "ненавязчивой автоматике" от OldBean.

С праздниками!
Кто-нибудь заказывал РМ-2 в Россию на сайте ....
и доходила посылка?andrey974, 07 Янв. 20, 16:01

7 октября оплатил. 31-го прибор был получен. Спб.

в чем проявляется в данном случае фон?Sonologist, 08 Янв. 20, 19:27

Помеха идет в диапазоне СВ и КВ, приемник Ишим-003.
По природе помех (электро-магнитные, импульсные, кратковременные, затухающие и т.д. и т.п.) и борьбе с ними можно защищать докторские, поэтому в рамках этого форума это будет флуд. Я больше практик, чем теоретик и оцениваю помехи как радиолюбитель-коротковолновик. Так вот, в рабочем режиме от РМ2 стоит гул, снижающий разборчивость даже близких радиостанций. Это и понятно, так как у меня ТЭН почти 3 кВт, а симистор управляется фазо-импульсным способом и помеха прет по сети 220в. При переключении РМ2 в режим разгона замыканием управляющего электрода, через резистор на вывод А2, симистор полностью открывается и гул в приемнике резко исчезает. Но какой-то фон остается. Если я полностью выключаю РМ2, то фон исчезает.

Добавлено через 6мин.:

Хотя возможно я не прав - ведь у меня в одном корпусе с РМ2 стоит и термометр, а он запитывается от импульсного БП, который отключается общим с РМ2 автоматом.

Помеха идет в диапазоне СВ и КВ, приемник Ишим-003.vrolan, 09 Янв. 20, 10:02

Мда... Я и не додумался средне-длинноволновые диапазоны послушать. Уж давно там ничего нету. А на УКВ никаких шумов-фонов. Во всяком случае, ни в приёмнике в машине, ни в настольном (включенном в сеть через адаптер), ни в телевизорах. Надо будет при оказии полюбопытствовать (раскопать в ящиках РМ-ку, сдуть пыль, подключить...).

Понимаю что оффтоп и удалю сам завтра. Но вообще для правильности определения мощности создаваемых помех нужен осциллограф.
