Дистиллятор, РК, БКМ и другие чудеса из меди в исполнении Gogizz.

98-1,2=96,8% вот твоя крепость в персчете на 20*Сalbo, 29 Марта 15, 19:49

на предыдущей странице я так и написал(96,7).в наборе со спиртомерами есть таблица поправок

на предыдущей странице я так и написал(96,7).в наборе со спиртомерами есть таблица поправокVitalusha, 29 Марта 15, 19:58

пардон, не видел))) а ты их сверял с АСП 1 или 2?

пардон, не видел))) а ты их сверял с АСП 1 или 2?albo, 29 Марта 15, 20:00

Нет, но видимо придется искать, хотя для меня +- 1-2 % не критично

Имею наклонный димрот от Оскара, с доохладителем. Медный. Царгу метровую использую свою, ф42, нержа с мочалками. Благополучно получал НДРФ 95°. И был доволен.
Решил сделать обратный из нержи с таким же диаметром трубы, без доохладителя. Увеличение диаметра, думаю, даст увеличения выхода продукта на единицу времени. Как бы материалы уже все есть. Для подключения охлаждения использую быстросьёмные соединения - как на авто компрессорах. Уже есть - относительно недорого, кстати. Сварного практически нашёл, но кое что сделаю сам. Змеевик из ф8, чтобы поместить в трубу ф42 мотали в России - кто то здесь давал ссылку.

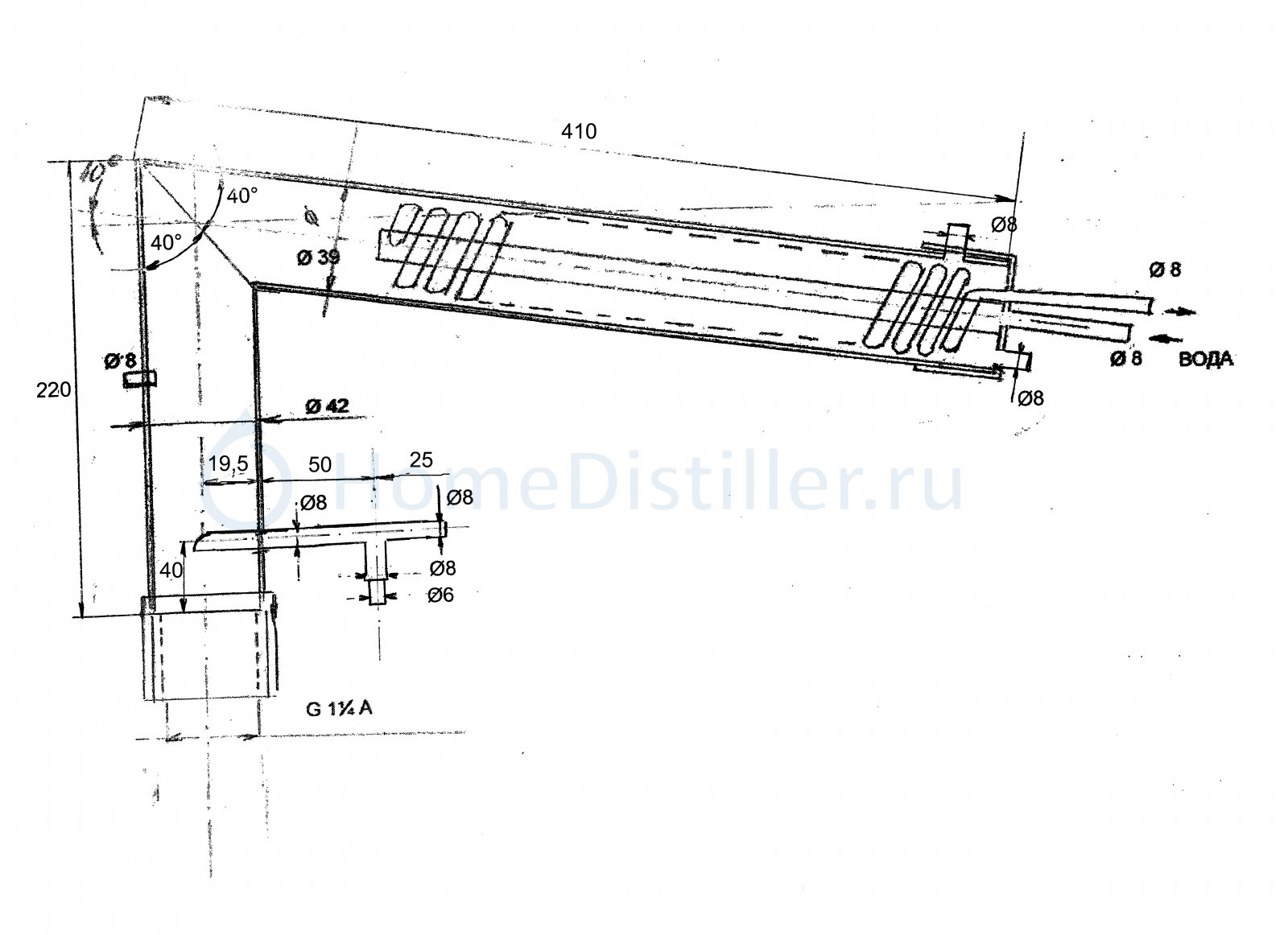

Вот на эскизе примерный вариант. Но узел отбора я представляю несколько иначе, чем в классическом исполнении: тройник  - как продолжение трубки возврата флегмы.
Хотелось бы мнение как Оскара, так и уважаемых гуру.

Ter, ну не гуру, но. Деф не даст увеличения производительности (по спирту, только для первого перегона), она зависит от царги. Доохладитель не нужен. это да. Такой узел отбора не даст возможности контролировать, как идет возврат, ну и т.п. Изгиб трубки возврата (внутри восходящей трубы дефа) нужен, что бы точнее направить флегму по центру насадки, но, если это проблема, то технически более правильно (имхо), скос перевернуть на 180 град.

Антел, не надо поворачивать скос, пар под давлением будет задувать в трубку.

пар под давлением будет задувать в трубку.baltis, 30 Марта 15, 06:16

Вот всё думал, чёйто димрот у меня на дистилляции с заглушенной трубкой возврата то гудит, то подсвистывает, не громко, но вполне слышно. Встречался ктонить с таким?

Изгиб трубки возврата (внутри восходящей трубы дефа) нужен, что бы точнее направить флегму по центру насадки, но, если это проблема, то технически более правильно (имхо), скос перевернуть на 180 град.
Антел, 29 Марта 15, 23:57

Прочитав это хотел предложить как вариант заварить/запаять торец трубки и просверлить отверстие установив его по центру, направленное вниз.
А тут

не надо поворачивать скос, пар под давлением будет задувать в трубку.
baltis, 30 Марта 15, 06:16

Так какой же оптимальный выход трубки возврата?

просверлить отверстие установив его по центру, направленное вниз.TRIAAA, 30 Марта 15, 08:47

а по барабану, будет течь из этого отверстия по той же стенке трубки до стенок трубы, даже если идеально вертикально колонну установишь. ИМХО, у большинства здесь трубка загнута вниз по центру, по типу "носика". Как вариант, если гнуть не охота, вварить её сразу под углом в 45 гр. чтобы кончик заканчивался по центру.

xOther, если делать как ты придлагаешь, то струя явно не по центру будет лится а по траектории ближе к стенке. Попробуй из трубки воду полить, увидешь.

Такой узел отбора не даст возможности контролировать, как идет возврат,... Антел, 29 Марта 15, 23:57

Почему? До тройника идёт силиконовая полупрозрачная трубка. Видно всё. А если отбор закрыт - то всё идет в возврат. Или я не прав?

Изгиб трубки возврата (внутри восходящей трубы дефа) нужен, что бы точнее направить флегму по центру насадки, но, если это проблема, то технически более правильно (имхо), скос перевернуть на 180 град.Антел, 29 Марта 15, 23:57

Это не скос в обычном понимании. Это как бы заглушенная трубка, только закруглённая. Я течёт снизу, естественно.
Боюсь не смогу как нужно изогнуть нержавую 8-ку без нагрева, вот и выдумываю всякое....

Как вариант, в царге можно что то наподобие воронки сделать. Или иное приспособление - здесь уже предлагались различные варианты. А если и не по центру течёт? После захлёба колонны и выхода на режим, она постоянно полузаполнена. Т.е., то, что течёт сверху всё равно будет распределено. Или я что то не понимаю?

Боюсь не смогу как нужно изогнуть нержавую 8-ку без нагреваTer, 30 Марта 15, 11:36

Легко. В тиски и на конец другую трубу - рычаг. Песок или соль засыпать...

Мне нравится, когда видно от тройника. Плюс можно пережать на возврат, при прямом перегоне.
Тебе, если, конечно, нужен перегон браги на этом дефе, на енти трубочки нужно будет заглушки вешать. А так, один зажим...

Легко. В тиски и на конец другую трубу - рычаг. Песок или соль засыпать...Антел, 30 Марта 15, 11:44

С медью проблем не было никогда. С нержой опасаюсь пока. Может быть, всё значительно проще, чем я думаю...

Тебе, если, конечно, нужен перегон браги на этом дефе,Антел, 30 Марта 15, 11:44

Не, для этого прямоточники есть. С ними проще.

Но вопрос распределения флегмы по колонне остаётся открытым....

то, что течёт сверху всё равно будет распределеноTer, 30 Марта 15, 11:36

Потечет по стенкам и насадка не будет работать.

Потечет по стенкам и насадка не будет работать.Антел, 30 Марта 15, 11:48

Если колонна полузаполнена во время процесса, как "потечёт по стенкам"? Ну, в начале - да. Я дойдя до уровня флегмы - вольётся в общую массу.
Если по стенкам - то многое зависит от насадки? Если плотное прилегание к стенкам - то от стенок распределится по всей площади?

Ter, если колонна затоплена, то она не работает. Почитай про работу насадочных колонн, тепломассообмен... Не путай с тарельчатыми.

Ter, если колонна затоплена, то она не работает.Антел, 30 Марта 15, 12:04

Да. Тут я протупил, совместил два процесса, сорри.

А направление к центру с помощью дополнительных приспособ? Имеет место быть?

Ter, оно надо? Нет проблем согнуть 8-ку, хотя сам факт использовать такую трубку не понятен. Ты думаешь, что твой спирт не успеет пролиться через 6-ку?

Ты думаешь, что твой спирт не успеет пролиться через 6-ку?Антел, 30 Марта 15, 12:17

У меня нет 6-ки!

Только медь. Так у меня медный димрот есть. Я решил сделать нержавый. И когда я предполагал использовать 6-ку - все дружно рекомендовали 8-ку, чтобы в будущем можно было использовать автономное охлаждение. Это где то 3360-тые - 3370-тые сообщения. И змеевик мне поэтому мотали в России, чтобы можно было засунуть в 42-ю трубу.

Собрал таки вот это. Брага не готова, попробовал на воде, фляга пока не утеплена, эл плитка 2кВт( макс). Капает 1.2л\ч что при расходе воды 30л\м , что при 60л\м. Огорчительно, поясните что не так? Может угол наклона димрота велик, трубка отбора высоко( внутри вровень с колпачком.
