Автоматика с веб управлением на основе esp32 и pzem

другая версия как на фото у zapnetGeorge_78, 14 Окт. 19, 06:40

У меня вроде такой же модуль как у автора. https://ru.aliexpress.com/....274233edNbGpyC
По ногам на картинке кусок кода

У автора pzem версии 1.0, а сейчас на али продают v 3.0. Пытался поставить v 3.0, не работает.

а сейчас на али продают v 3.0step13, 14 Окт. 19, 12:25

Дайте ссылку на агрегат.
По ссылке что давал выше то что нужно.Внешне не чего не поменялось.
Может вот это поможет:

.к. питание у нас 3.3 вольта, желательно допаять резистор номиналом 1 кОм для стабильной работы uart модуля от этого напряжения.ys1797, 10 Дек. 18, 19:12

[сообщение #13485865]

Дайте ссылку на агрегат.zapnet, 14 Окт. 19, 12:30

Ваша ссылка и есть агрегат v 3.0. На али купить v 1 или 2 я не смог. Общался с 5-7 продавцами.

Нашел что 3 версия на новом протоколе modbus-rtu. Так же есть Fix https://github.com/mandulaj/PZEM-004T-v30
Надо Юру подождать..действительно проблема.
Вот тут https://supereyes.ru/catalog/Izmeritelnye_golovki/pzem_004t/  судя фото старая версия.Попробуйте.

Может лучше скинемся на доработку программы под V3.0

Заказал v3.0, приедет, буду смотреть.

Заказал v3.0, приедет, буду смотреть.ys1797, 16 Окт. 19, 14:46

Юрий,а по автономке будет в открытом доступе ? Актуальная тема. Как раз собираю автономку.
Пока нашел это : Cистема управления кулером в зависимости от температуры https://forum.cxem.net/...узку-к-arduino/

Вообще не помню, чтобы частота сильно менялась, обычно 49-51. Завтра буду перегонять, присмотрюсь, что с частотой происходит.Pavel-Galant, 24 Сент. 19, 18:59

Сегодня перегонял. Через api 1 раз в сек. получал данные. Выкладываю график и .csv файл с логами. Красная линия - это текущая мощность. Черная линия (ее практически не видно) - это установленная мощность. В процессе перегонки 6 раз менял установленную мощность (3000 вт, 1000, 2000, 2500, 1000, 2000). Особенно не радует 5 отрезок (1000 Вт) - мощность так и не стабилизировалась. При этом видно, что напряжение и частота в сети стабильны по всему перегону.

Через api 1 раз в сек. получал данные. Выкладываю график и .csv файл с логами.Pavel-Galant, 19 Окт. 19, 17:22

Вот это молодец! Наглядно и убедительно. На своём ESP32 и PZEM 004 (который с 4 индикаторами) такое наблюдал только раз.
Хотя напряжение в моей сети гораздо нестабильнее. Должен добавить что использую "EXPRESSIF ESP32-WROOM-32", с 30 ножками. Монтаж выполнен на макетной плате, однажды промахнулся и вставил ESP32 в панельку со сдвигом на 1 ряд. В результате вход GPIO_DETECT_ZERO на 15 пине начал барахлить. Это проявилось в том, что не стало стабилизации в некотором диапазоне напряжений и мощности. Пришлось заменить на GPIO_DETECT_ZERO пин 4. Так с апреля и работает без проблем.

Всем доброго дня! Получил от китайца-продавца документацию на PZEM версии 3.0, может это как-то поможет Юре разобраться с ней.

Не знаю, что там вообще может прыгать, там наитупейший алгоритм,ys1797, 20 Сент. 19, 18:22

Снял видео!!

Стабилизировать смог на 1400

Приехал новый pzem, в выходные посмотрю че там да как.

По даташиту, вроде как в процессоре ESP32 уже есть датчик Холла - ВСТРОЕННЫЙ.IvanAltay, 15 Июля 19, 23:11

Народ изучает:
"Данная программа показывает, как обратится к встроенному температурному датчику и датчику холла

extern "C" {
  uint8_t temprature_sens_read();
  uint32_t hall_sens_read();
}

void setup(void){
    Serial.begin(115200);
}

void loop(void){
  uint8_t tf = temprature_sens_read();
  float  tc = ( tf - 32 )/1.8;
  Serial.printf("Temp=%dC hal=%d\n",(int)tc,hall_sens_read());
  delay(1000);

}


Температура ядра выдается в фаренгейтах и ее не сложно перевести в градусы цельсия, а вот что показывает датчик холла и есть ли он на самом деле я не разобрался."

Кому интересно, взято здесь: https://mysku.ru/blog/aliexpress/51668.html
Если никому - потру.

Здравствуйте Респект автору за данный проект. Возможно есть готовв платы. Готов приобрести.  Доставка в Украину.

Добавлено через 0мин.:

Здравствуйте Респект автору за данный проект. Возможно есть готовв платы. Готов приобрести.  Доставка в Украину.

Респект автору за данный проект....Возможно есть готовв платы. Готов приобрести.  Доставка в Украину.

автору респект однозначный!
Что касается плат - закажите у китайцев, ровно на том сайте на который автор дал ссылку. Дешевле обойдется.
Цена 5 шт - 2 доллара, и это ВМЕСТЕ С ДОСТАВКОЙ. Мне пришли примерно через пару недель. 4 штуки лишние есть, но пересылка даже одной будет под те же 2 бакса

Кому интересно, взято здесь: https://mysku.ru/blog/aliexpress/51668.htmlsachalin-1, 14 Нояб. 19, 22:42

Мне интересно. Сейчас поискал у производителя
https://www.espressif.com/en/search/node/esp32 hall
Информации не добавилось. Однако, датчик есть. Там вопрс, какой битности этот датчик(вернее порт АЦП). Надо будет попытаться считать данные с датчика Холла на плате Heltec LORA wifi32. Там процессор esp32, без экрана металлического.

Добавлено через 11мин.:

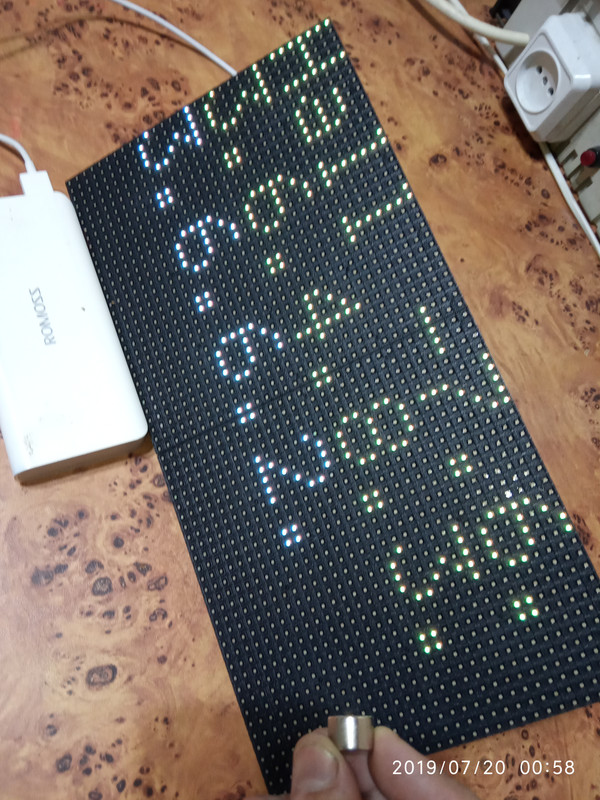

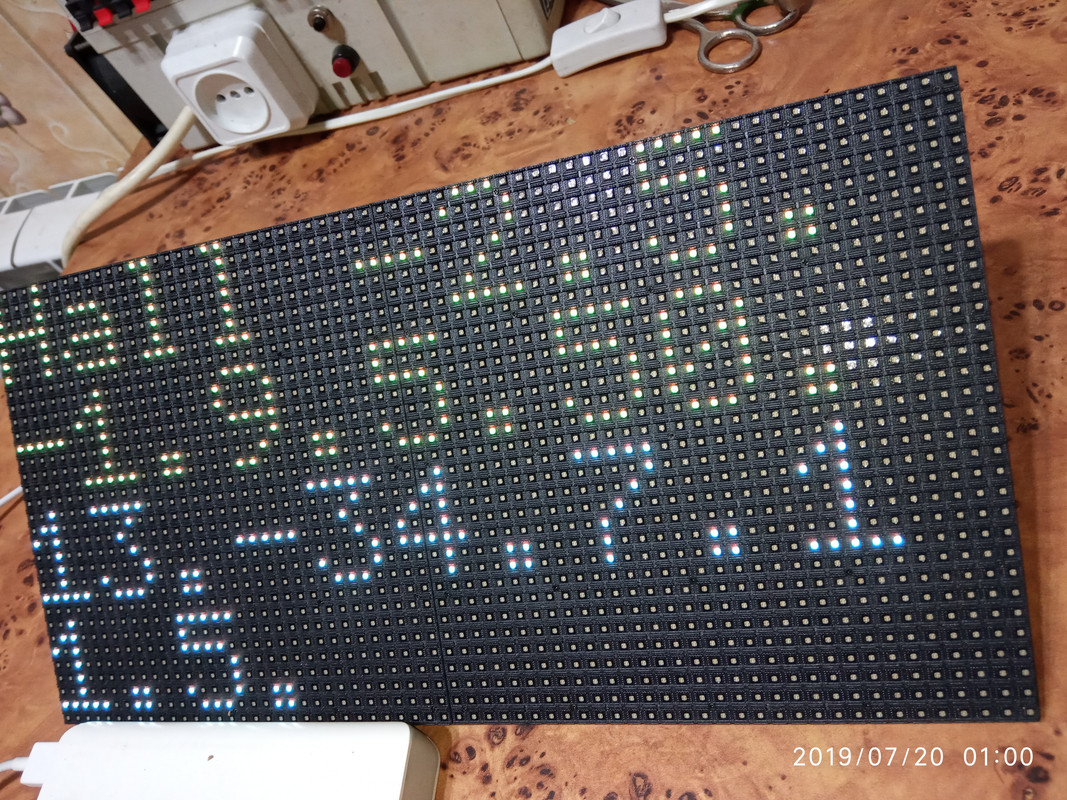

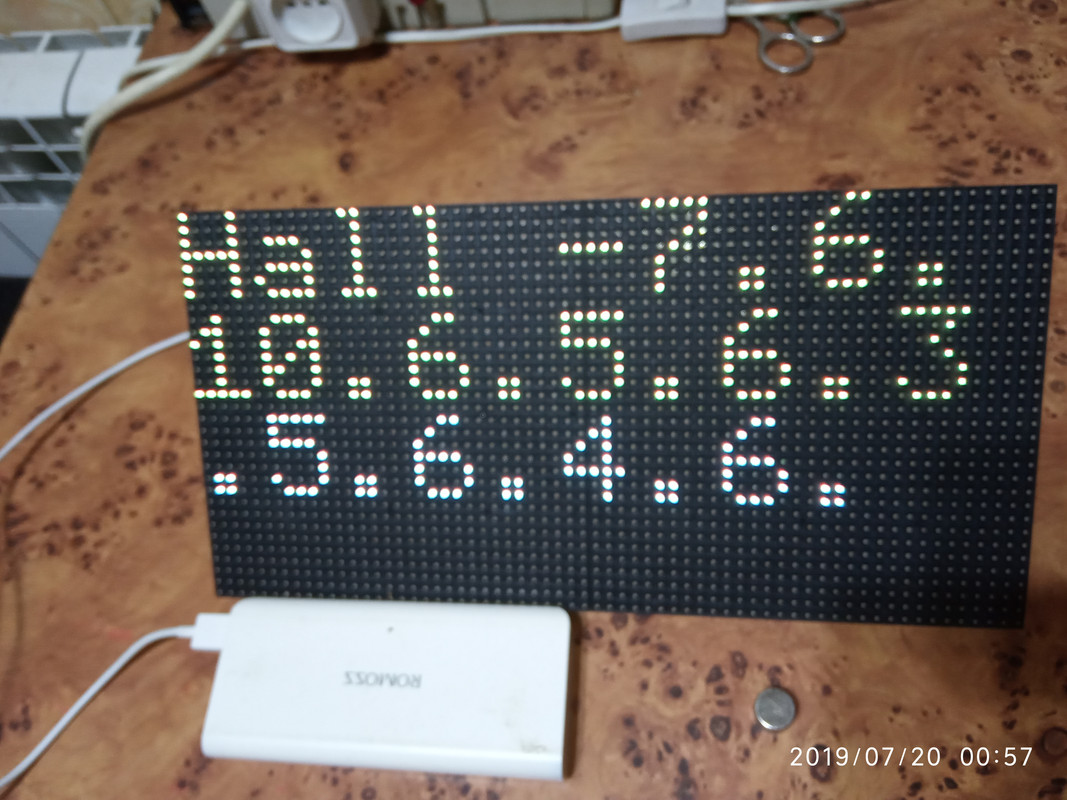

Я даже игрался с неодимовым магнитом и esp32 dev module V1.

Добавлено через 14мин.:

Всё, теперь всё понял!!!
"Внутренний датчик эффекта Холла также можно прочитать через ADC1, вызвав специальную функцию hall_sensor_read(). Обратите внимание, что даже датчик Холла является внутренним для ESP32, при чтении с него используются каналы 0 и 3 ADC1 (GPIO 36 и 39). Не подключайте ничего к этим контактам и не меняйте их конфигурацию. В противном случае это может повлиять на измерение сигнала низкого значения от датчика."
https://docs.espressif.com/...herals/adc.html
У меня, точно что то висело на этих портах(скорее всего матрица светодиодная Р5). Я и удивлялся, почему такие маленькие значения. Там должны были быть сотни - от неодимового магнита.

Добавлено через 28мин.:

https://github.com/...de/driver/adc.h

Добавлено через 53мин.:

Чтение внутреннего датчика эффекта Холла:

#include <driver/adc.h>

...

    adc1_config_width(ADC_WIDTH_BIT_12);
    int val = hall_sensor_read();
Значение, считываемое в обоих этих примерах, имеет ширину 12 бит (диапазон 0-4095).

Залил версию 0.7
Основное назначение - поддержка новых модулей PZEM с протоколом modbus RTU.
Для включения новой версии нужно выбрать в параметрах "PZEM протокол v.30 (modbus RTU)"
Сохранить изменения и перегрузить устройство.
Новый PZEM сверкает светодиодами как новогодняя елка и даже вроде работает от 3 вольт без переделок.

Авто обновление работает с  менюшки esp32

И для тех коллег что используют ESP32 с 30 пинами готов выложить свою версию в коде для flash_download_toolsAlexDol, 16 Нояб. 19, 17:02

Сделай одолжение пожалуйста.
Спасибо! (заранее).
