вопрос про температурный режим при втором перегоне

Хорошо, завтра перегон с утра планирую. Сделаю фото в процессе так сказать.
Термометр устанавливаю в узел отбора через силиконовый уплотнитель (наверное это нипель ) так что бы кончик термометра не касался проходящей внутри узла мет. трубки - т. е что бы он находился в паровой зоне.

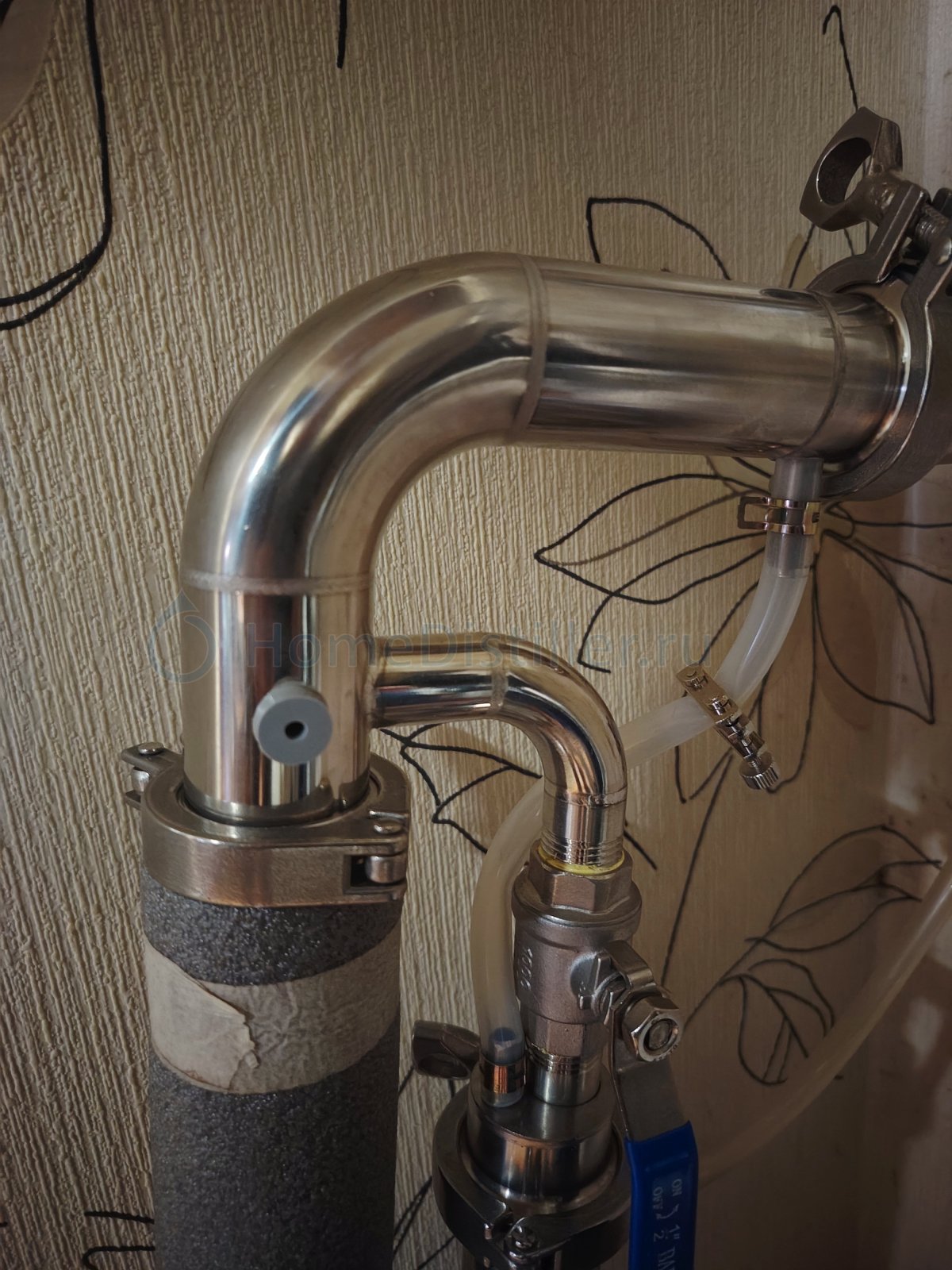

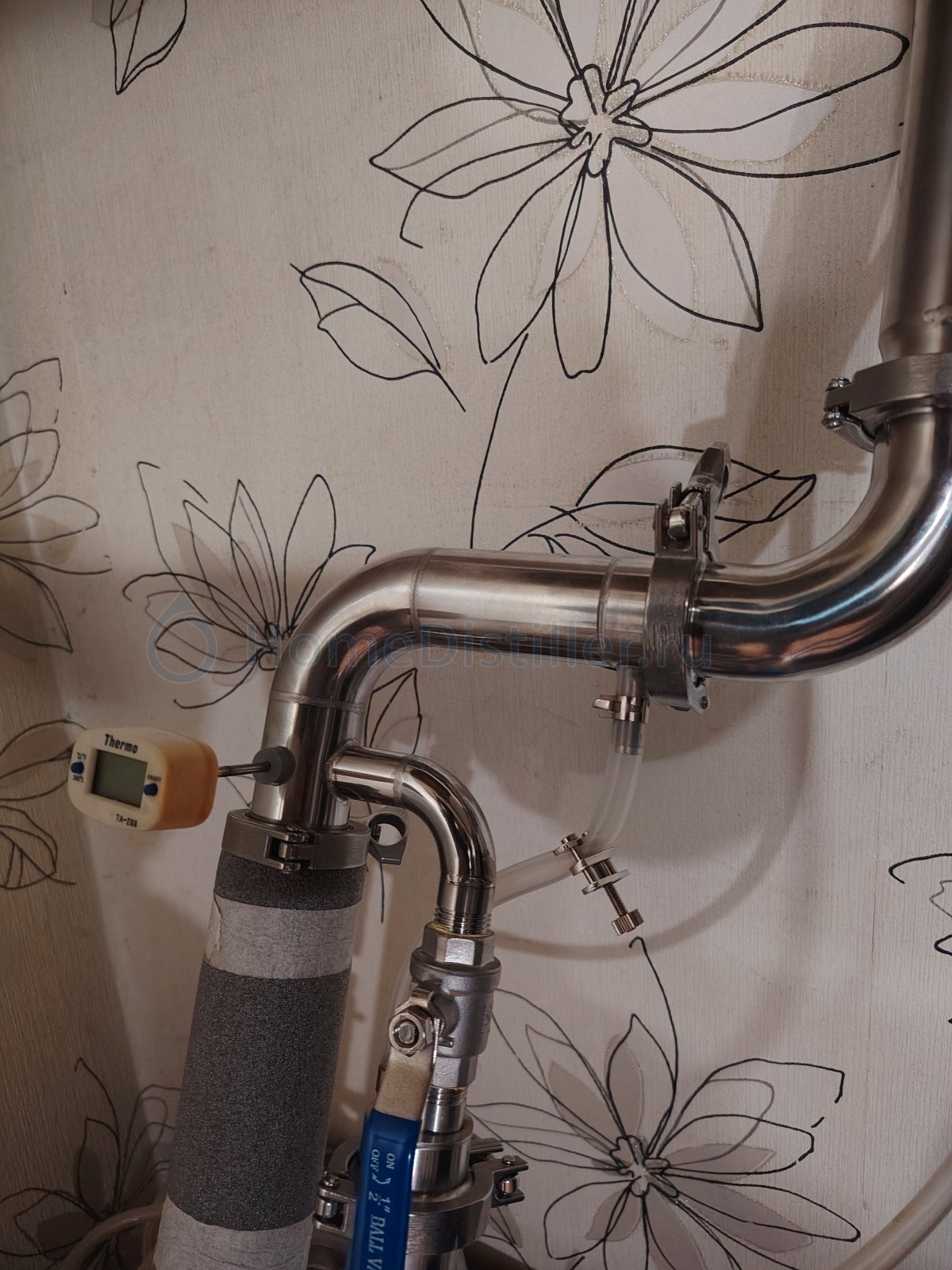

Пока так:

Пока такMel959, 07 Дек. 25, 13:56

Там гильза или отверстие сквозное? Ну и термометр надо глубже вставлять. У этих китайцев жало вообще короткое. Оно у тебя все наружу

что бы кончик термометраMel959, 07 Дек. 25, 13:56

О кончике...
Теоретически чувствительный термоэлемент градусника как бы должен находится на самом краю кончика , но...
Но бывает, что он, термоелемент, отстоит от кончика на энное расстояние. Может на проводах экономят...

Проделай простой эксперимент:

• отметь на термометре глубину его "погружения" в узел отбора;
• аккуратно, с соблюдением ТБ, погрузи его по эту отметку в кипяток;
• обожди миинутку, зафиксируй показания;
• если будет намного меньше сотни, типа как у тебя на спирте, погрузи кончик поглубже...;
• отпишись по результатам.

И сделай не просто внешнее фото узла отбора. А рассоедини кламп и покажи конструктив его брюха. Как там рассполагается сам "кончик" градусника.

Сквозное отверстие с силиконовым уплотнителем. Напротив отверстия проходит трубка подачи флегмы и поэтому глубоко вставить щуп термометра возможно только отклонив щуп от центра, упирая его в трубку (касаясь её). При этом показания термометра идут сильно в плюс - получается что кончик термометра греется о трубку.
Я вставляю термометр не доводя пару мм до трубки.

подачи флегмыMel959, 07 Дек. 25, 15:19

Возврата флегмы. Она должна быть холоднее пара

показания термометра идут сильно в плюсMel959, 07 Дек. 25, 15:19

Вот и вставляй так. Так сам датчик термометра уходит дальше от корпуса и показывает температуру не корпуса, а пара

Как я понял ваших пояснений, сам чувствительный элемент в датчике находится не на самом кончике иглы щупа а где-то по середине. По сути ведь если трубка возврата флегмы холоднее пара и при касании её щупом показания термометра растут получается что сам чувствительный элемент только входит в паровую зону и начинает показывать истинную температуру пара.
Благодарю всех откликнувшихся! (всю голову себе сломал )...
Видать такая особенность данного узла отбора в таком диаметре царги.
Ещё раз спасибо.

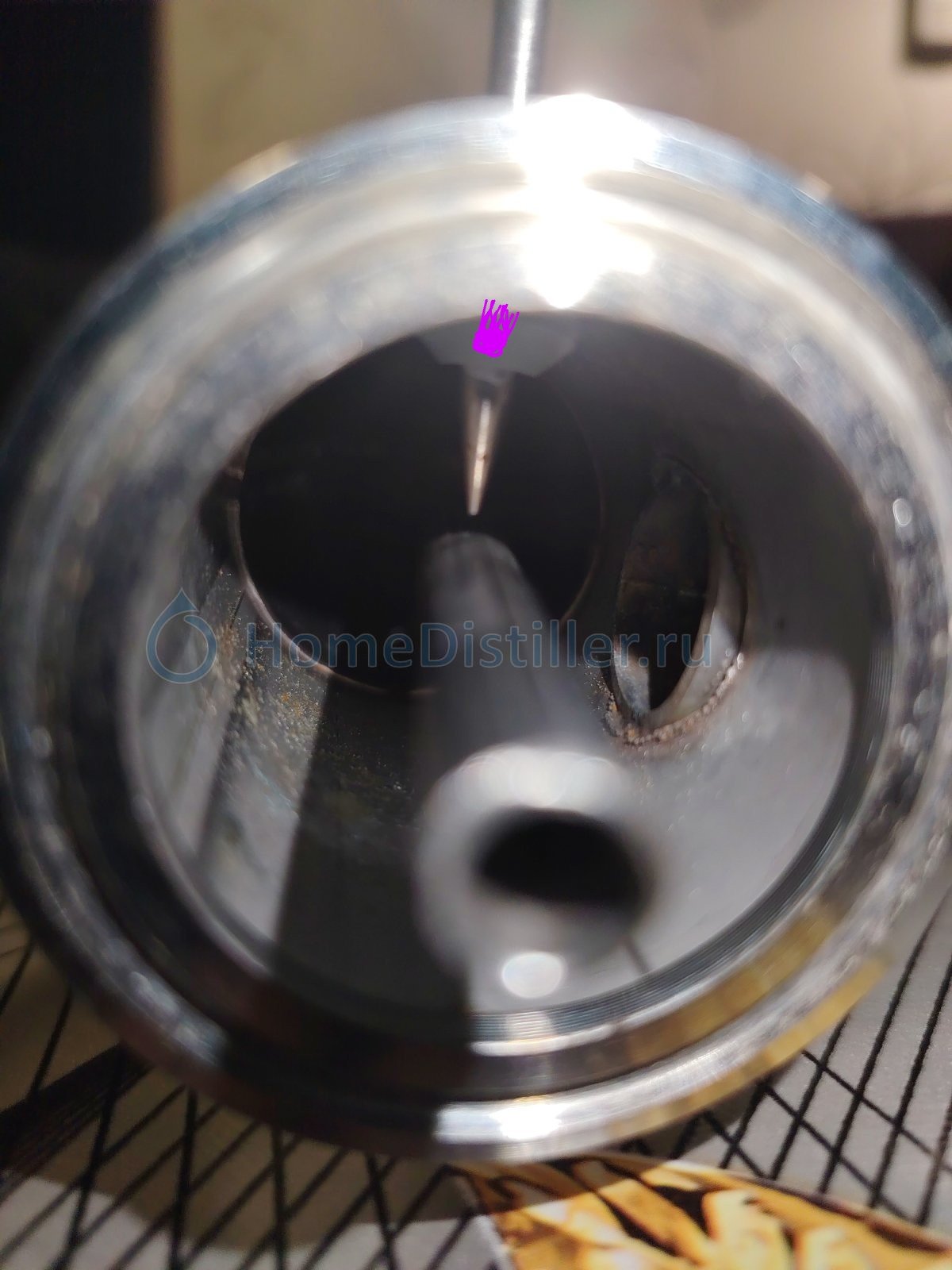

На этом фото

сам термодатчик (цветная метка) расположен примерно в силиконовой пробке.
Пар, вернее его температура, испытывает некое затруднение "добираясь" до его тельца. А рядом прохлада окружающего воздуха...
Естественно градусник непременно воспользуется среднебольничной температурой (что то среднее между горячим и прохладным).

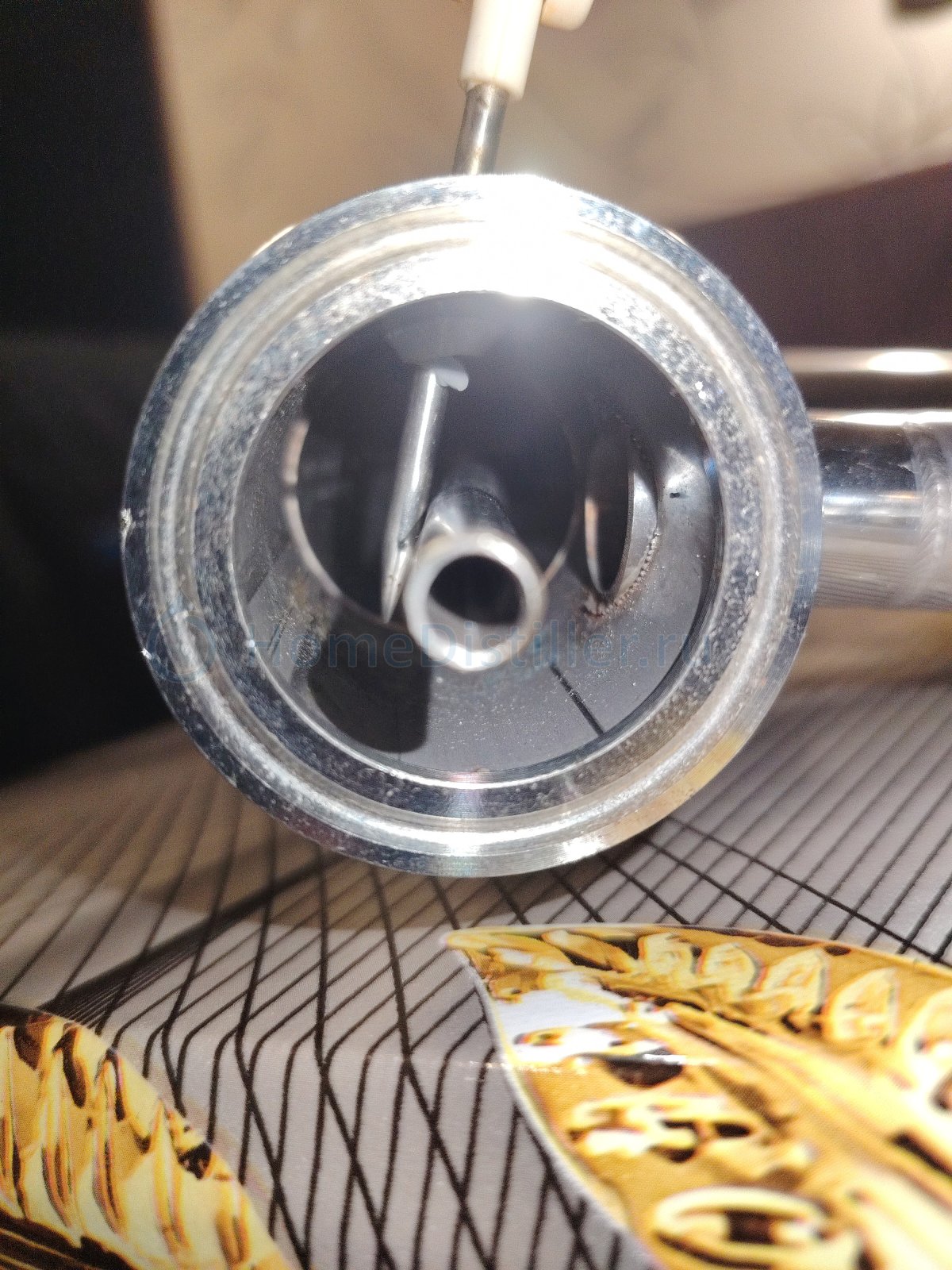

Здесь "тельце" термодатчика уже в большей степени доступно объятиям спиртового пара.

Внешняя среда испытывает значительные затруднения в попытке влияния на термодатчик. Вот у ползут цифры вверх, ближе к температуре пара...

Если тебя удручает контакт жала термометра с флегмовой трубкой, то...

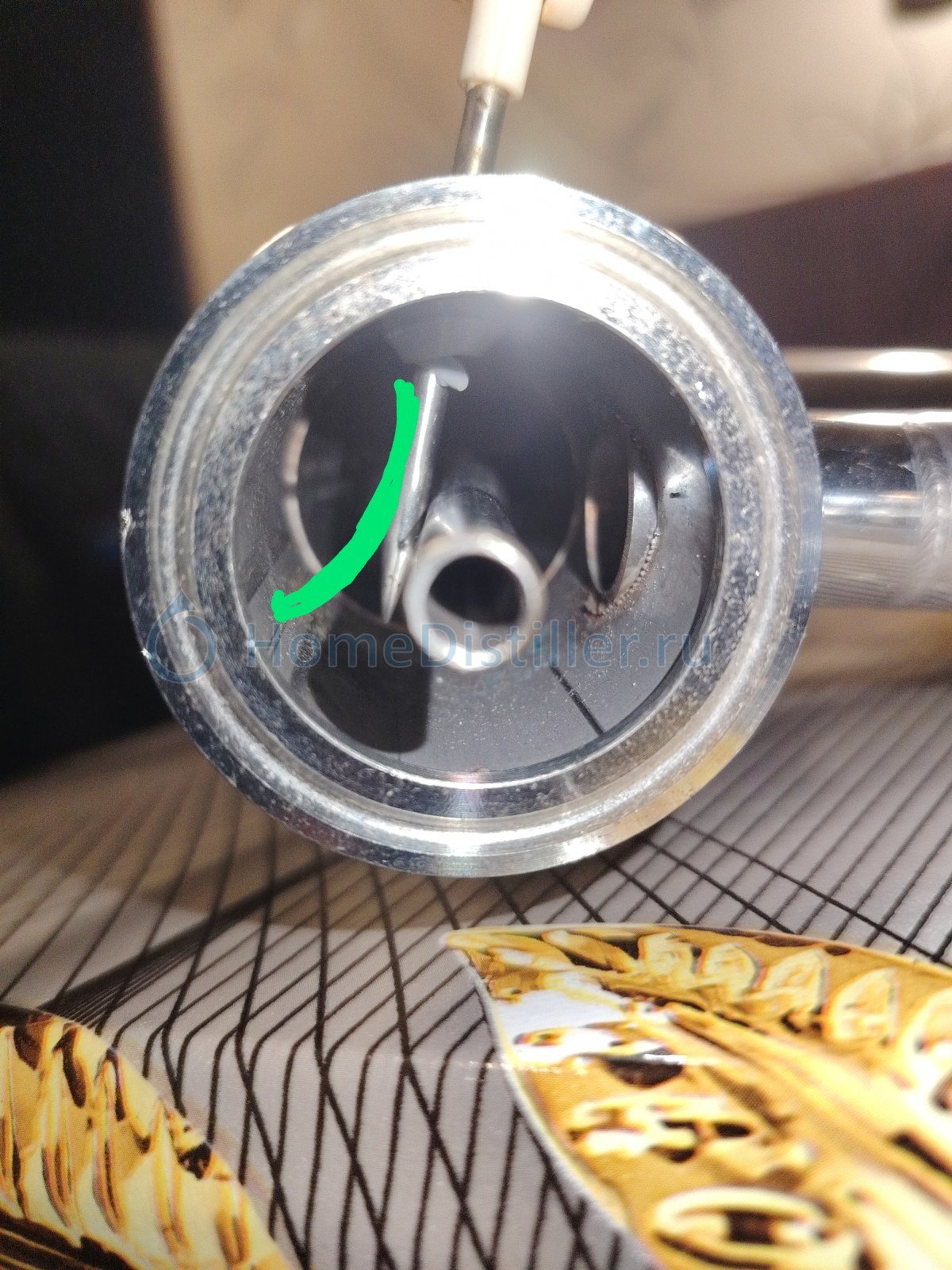

То лично мой организм аккуратно придал бы жалу некоторую плавность изгиба.
Примерно так.

Термометр устанавливаю в узел отбораMel959, 07 Дек. 25, 13:56

Cтесняюсь спросить, но зачем китайский термометр в узле отбора ?

Как я понял ваших пояснений, сам чувствительный элемент в датчике находится не на самом кончике иглы щупа а где-то по серединMel959, 07 Дек. 25, 15:50

так можно разобрать и посмотреть, трубка щупа просто плотно вставлена в корпус. Ее можно подрезать на нужную длинну, если провода с датчиком короче или просто сделать нужной длинны, а провода убрать в корпус. Не лишним будет нанести немного термопасты на него. Еще, чем меньше трубка торчит снаружи, тем точнее показывает Т которая на датчике. У моего каждый см лишней трубки щупа снаружи - 0.1-0.2*

Воистину, век живи - век учись.

Cтесняюсь спросить, но зачем ... термометр в узле отбора ?Newocelot, 07 Дек. 25, 17:44

В свою бытность многие из нас так же мониторили температуру под ДЕФом. Лишь спустя некоторое время решили, что смотреть за температурой предпочтительнее внизу колоны. И уж совсем не факт, что в будущем наши коллеги не перенесут градусник в другое место...

P.S.
На твой вопрос, зачем мониторить температуру вверху колоны, имеется вполне адекватный ответ.
Использование двух градусников (вверху и внизу колоны), при соответствующей автоматике позволяет нивелировать влияние атмосферного давления на наши процессы.

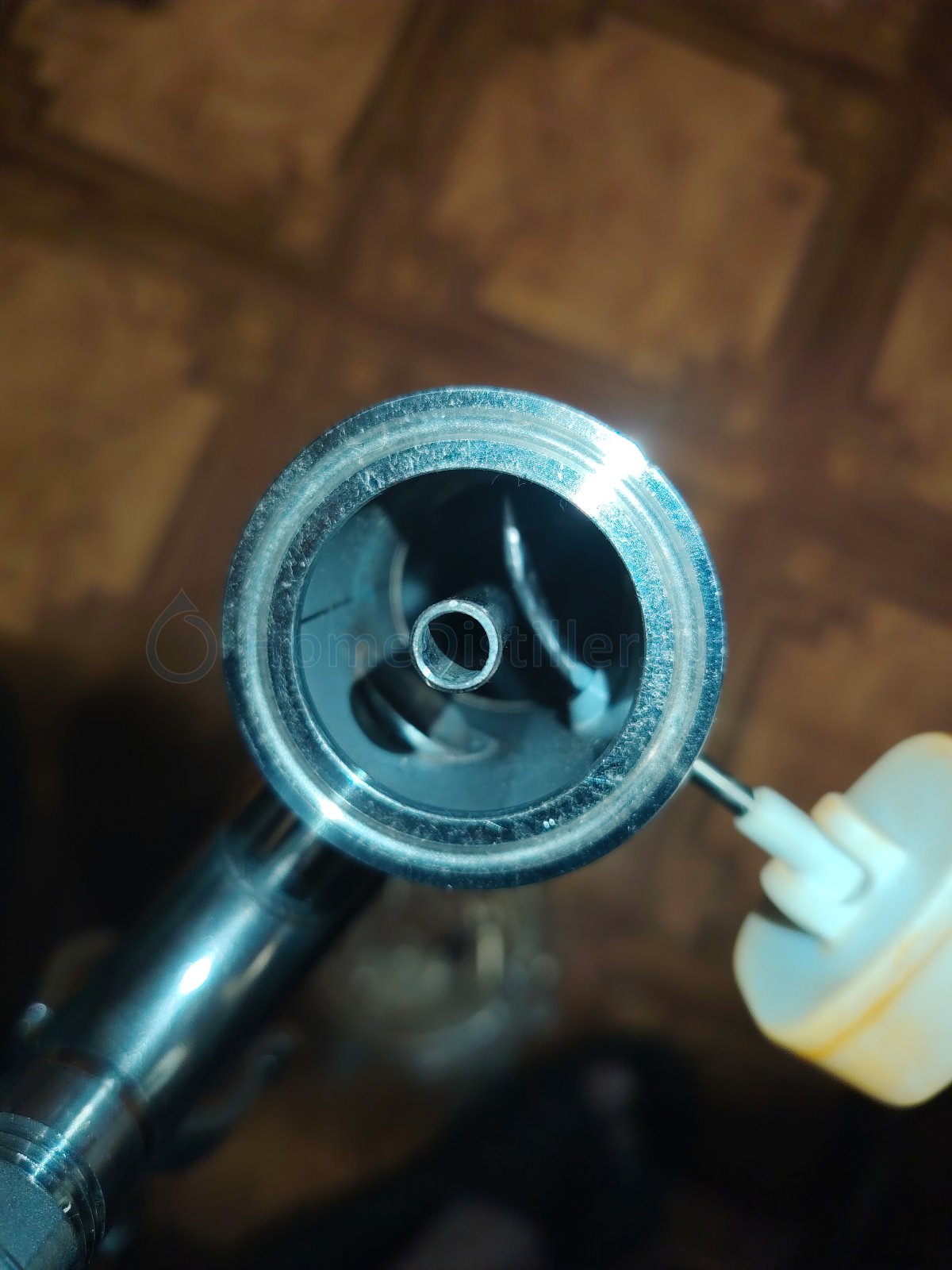

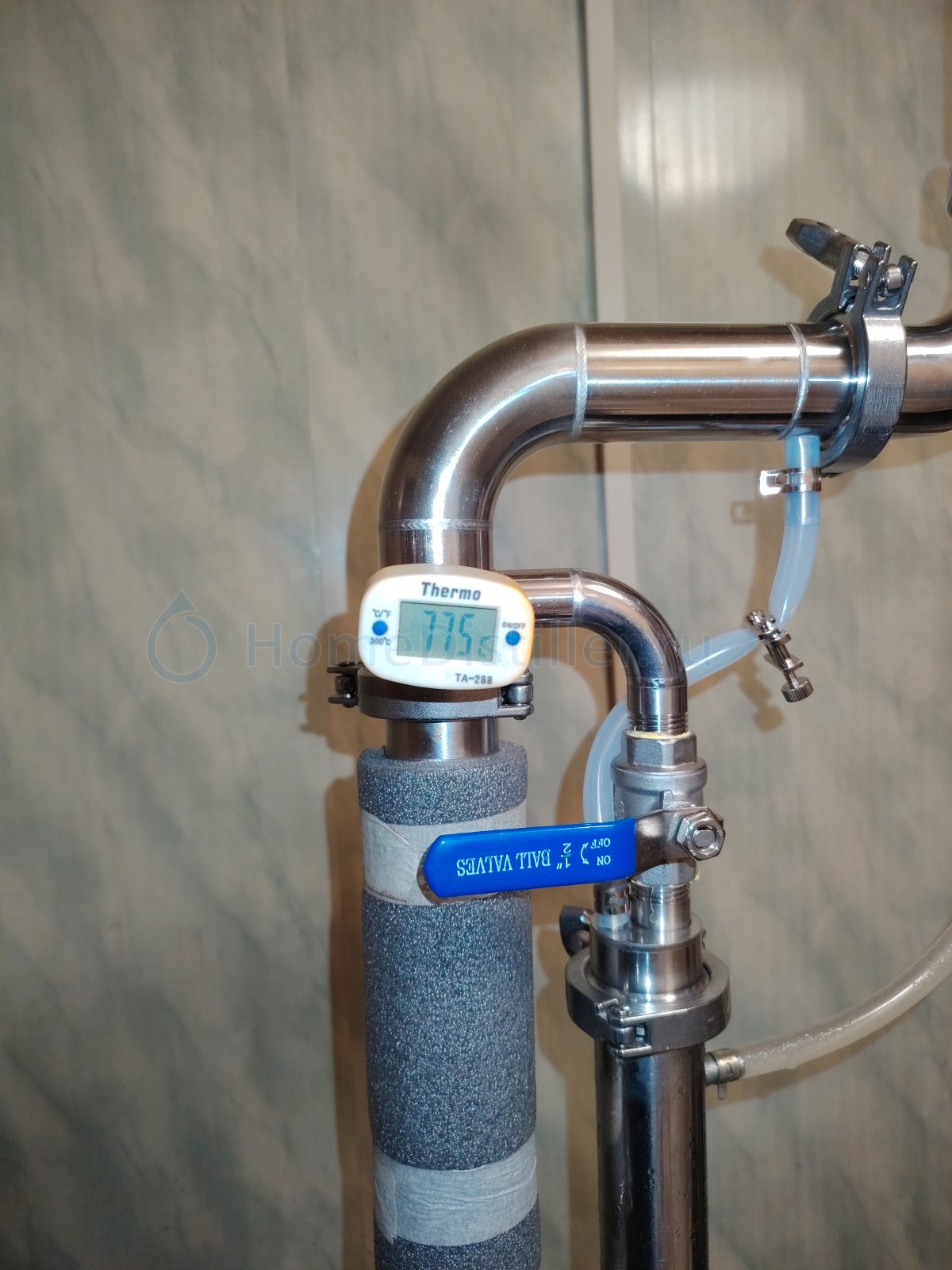

Доброго времени суток! Сделал изгиб щупа на термометре при помощи пасатиж. Результат установки на фото.

В настоящее время разогнал рк, температуру теперь показывает ближе к реалиям 77.5
