Ректификационные колонны (самодельные)

но можно и самому сделать по идееDrVetal, 16 Июля 14, 13:37

Да,Алексей с Гришей по пятницам делают.

FOX65, угу...
в ночь..
с пятницы на понедельник...(а то и на вторник)

Регулятор мощности на 3 кВт на ибей.Карен Семенов, 10 Июля 14, 18:03

Дайте поиск на Али или Ибее по SSR 40VA - качественно сделанные твердотельные реле. Ищите именно с индексом VA, они регулируются обычным советским потенциометром 500K мощностью хотя бы 1W. Потенциометры (переменные резисторы) в достаточных количествах на радиорынках бывшего союза... Для любителей перестраховки есть такие же твердотельные реле и на 80 и более ампер.
Это твердотельное реле нужно обязательно плотненько прикрутить к радиатору. К примеру к радиатору от компьютерного процессора, можно даже без вентилятора. С таким радиатором уверенно тянет ТЭН-ы 3 kW, нагреваясь до терпимой рукой температуры.

индексом VA,Сэм-Сэй, 16 Июля 14, 13:54

А у меня DA,о какой, плохой?

DA - управляется напряжением. Подав более 3-х вольт, реле полностью сработает, т.е. не возможно фазовое управление на нагрузке. Ваше реле больше подойдет для управления от микропроцессора, логической 1-ей. См. к примеру темы с электроникой на Arduino.
Тут можно посмотреть спецификации на русском www.fotek.com.ua/rele.html

SSR 40VAСэм-Сэй, 16 Июля 14, 14:32

http://www.ebay.com/...=item27e4fccdf5

а такое пойдет?

а такое пойдет?demyan2, 16 Июля 14, 16:56

Про его он и говорит.

Скоро соберу узел отбора объясните придурку для чего там нужен клапан электрический разве кран с капельницы не подойдет?

demyan2, для начала и капельница пойдёт, потом автоматики захочется.

для чего там нужен клапан электрический разве кран с капельницы не подойдет?demyan2, 16 Июля 14, 19:57

Если хочешь руками регулировать отбор то клапан конечно не нужен.

а от какого параметра или датчика он срабатывает?

Помню первое время ночами напролет пялился в градусник и прикручивал крантик. И качество сразу проверял. И отдавало романтикой.
А щас репу чешешь как бы дельту настроить что бы всех обмануть.

объяснитеdemyan2, 16 Июля 14, 19:57

Клапаном не обязательно отбор регулируется.Он нужен,что бы хвосты не прошли,когда повысится Т в колонне,он закроется и она будет работать на себя.

А можно его размеры , хотя бы высоту  чтобы  на время пока его нет заменить трубками а то потом пере врезать штуцера неохота

А можно его размеры , хотя бы высотуdemyan2, 16 Июля 14, 20:22

Так они разные есть. Высота примерно 40мм., внутренняя резьба 1/4.

А можно его размерыdemyan2, 16 Июля 14, 20:22

Так он может быть где угодно в разрез шланга вставишь.

А можно его размеры , хотя бы высотуdemyan2, 16 Июля 14, 19:22

Size: Approx 6 x 4 x 3cm (L x W x H)
Я брал эти
www.aliexpress.com/item/New-1-4-Electric-Solenoid-Valve-12-Volt-DC-12VDC-Air-Water-Free-Shipping-TK0398/744908867.html
5 шт. Зимой они были по 39$ за 5 штук с доставкой в Киев.

А можно его размеры , хотя бы высотуdemyan2, 16 Июля 14, 19:22

он может быть где угодно в разрез шланга вставишьFOX65, 16 Июля 14, 19:30

ИМХО чем толще шланг и расстояние от 'обратки' в колонну до клапана, тем больше не нужной жидкости попадет в отбор.

чем толще шланг и расстояние от 'обратки' в колонну до клапанаСэм-Сэй, 16 Июля 14, 23:29

Я думаю нет.Он же закроется раньше,чем колонна наполнится хвостами,для того датчик Т и ставят в низу или в середине(как у меня).

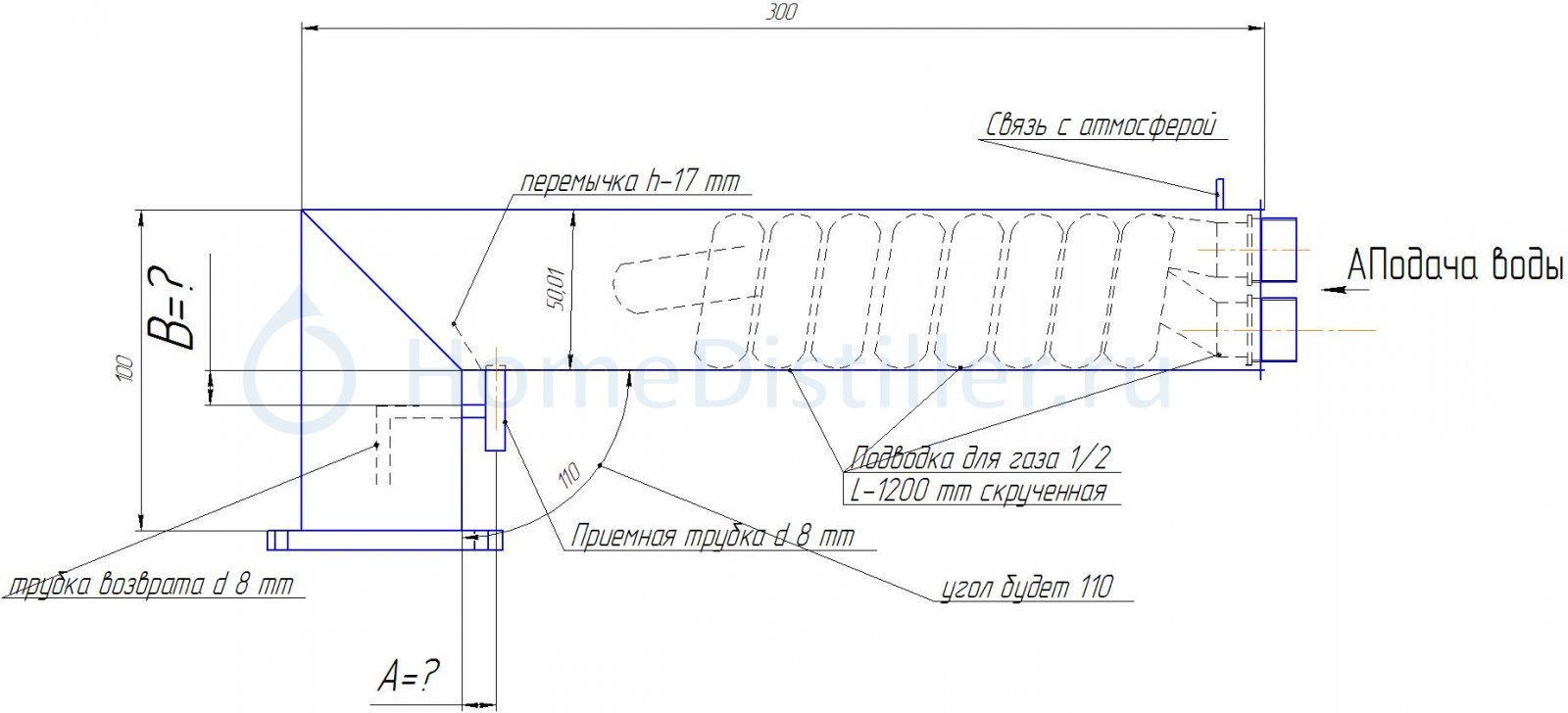

Ребят подскажите по опыту ,пока не просверлил, расстояния  А и В от края стенок трубы до штуцеров,
трубки решил впаять 6 мм не как на эскизе.
