Практические эксперименты alexeyT.

Пав, Андрей, я не такой спец в электронике, как М16
мы и сами, ессно, рано или поздно додавим проблему
Однако ВРЕМЯ и энергозатраты будут неизмеримо выше, нежели при участии спецов
Зачем?

пысы. был бы ЗАПАЛ - наверняка вся эта муть с клапаном давно работала...

Не исключаю бредовость моей идеи, но промолчать не смогу  ;D
В качестве манометра-измерителя использовать "воздушный шарик" (к нему - длинный шланг, чтобы пары спирта не попали внутрь шарика). Точнее, на давление до 200 мм рт. ст. >0,2 атм (ближе даже к 0,3) нужна скорее камера от мячика волейбольного. К ней приклеить небольшой магнитик, добавить в схему пару герконов (один - открывает клапан, другой - закрывает). Вариант колхозный, "наколенный" и строго индивидуального изготовления, но для проверки идеи может подойдет?
Или не камеру от мяча, а гимнастический шар, самый маленький... Или трубку с мембраной приклееной с торца, только вот материал подобрать достаточно эластичный и прочный (на 0,3 атмосферы)...

тут как душа, ставки принемаются толь ко в этом году, прошу дублировать в ЛС , тема АСБайбаК, 24 Дек. 15, 23:15

Можно поучаствовать? 0,35 АС/кг.

Или трубку с мембраной приклееной с торца, только вот материал подобрать достаточно эластичный и прочный (на 0,3 атмосферы)...Mihalich, 25 Дек. 15, 08:55

силиконовые коврики...

Или трубку с мембраной приклееной с торца, только вот материал подобрать достаточно эластичный и проMihalich, 25 Дек. 15, 08:55

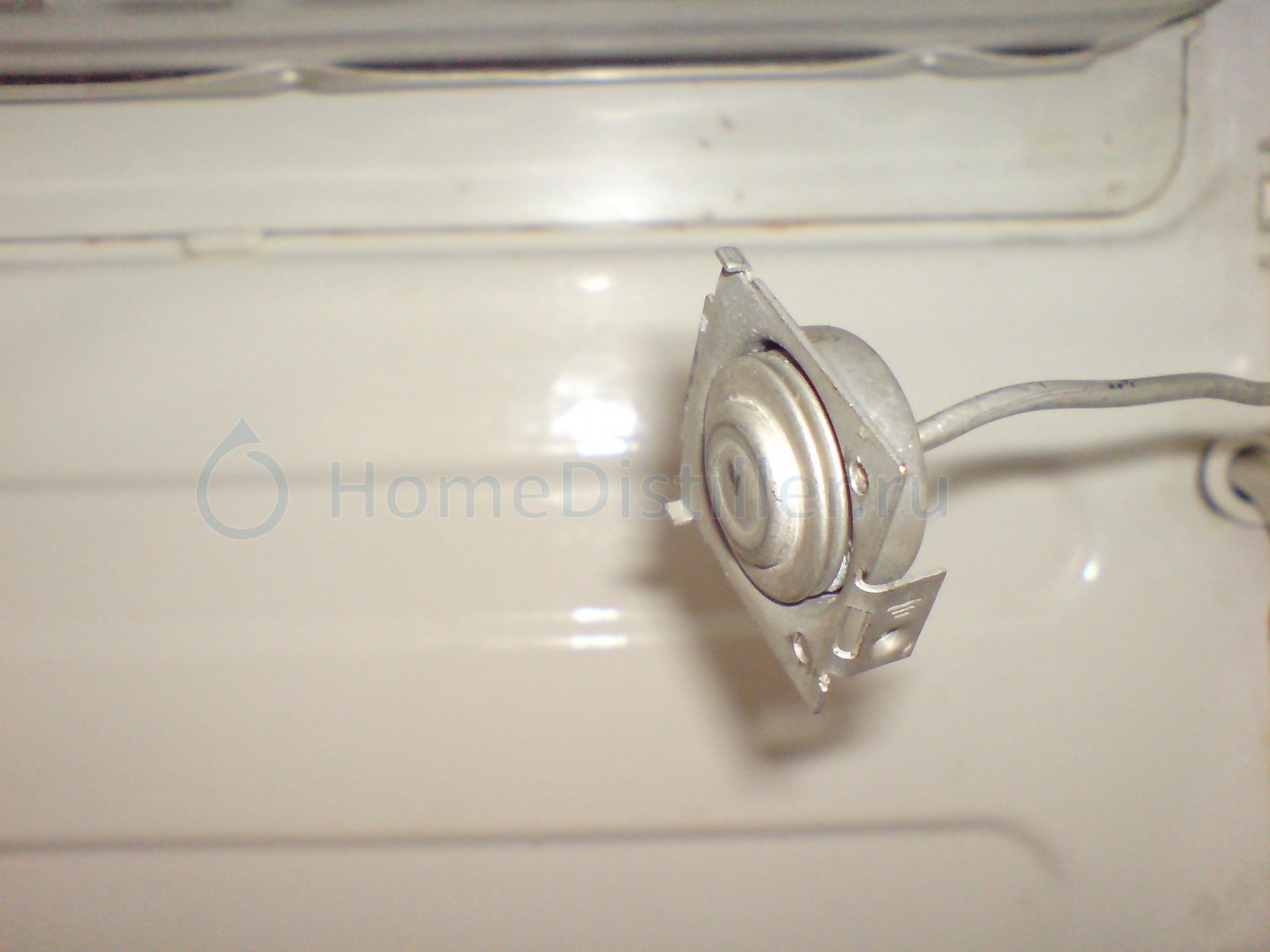

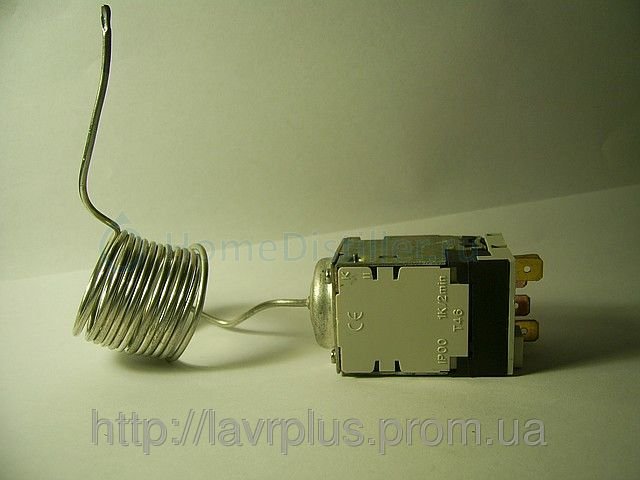

с сильфона от холодильника само то. Родное реле очень грубое, микрик  пробавал пристроить к сильфону, то же грубоват. Нужно просто контакты ставить подвижные неподвижные.  Трубочку лишнию откусить, фреон с нее выпустить. Припаять куда нада и соединить с рабочей полостью

Пав, хватает его сдвинуть?

Пав, использовал я такой, только для перегонки под разряжением. компрессор он мне микриком включал.  гистерезис большой, да и туговата "гармошка". а тебе на какое давление надо ?

края вижу, сам сильфон ротом сдвигается легко ( 0.1  кгс/см2 примерно)

Добавлено через 2мин.:

компрессор он мне микриком включал.  гистерезис большой,Серж 1, 25 Дек. 15, 09:38

и я готовил его в компрессор с микриком. Мне нужно чтоб срабатывал в пределах  50 мм ртути. лучше 30 мм

Мне нужно чтоб срабатывал в пределах  50 мм ртути. лучше 30 ммПав, 25 Дек. 15, 09:40

пропустил начало.... на избыточное или на вакуум ?

пропустил начало.... на избыточное или на вакуум ?

Серж 1, 25 Дек. 15, 09:45

избыточное

К ней приклеить небольшой магнитик, добавить в схему пару герконов (один - открывает клапан, другой - закрывает).Mihalich, 25 Дек. 15, 08:55

тогда уж на стрелку тонометра приклеить магнитик и по всему циферблату гирконов наставить...

Пав, а от стиральной машины пресостат не подойдёт ?

Серж 1, грубый тоже пресостат

Пав, чето никак ПАЗЛы не складываются....
по аналогии с обычной колонной имеем примерно 3 ТТ и фч=2.5 на 10% браге
на 0.9% при 4 тт ФЧ=25 (около)
суммарный Кр ИА без учета возврата 0.12-0.18
ОТКУДА, сцуко, они лезут??
или модель совсем другая....

alexeyT, как откуда?? Из несконденсированого пара, который не прореагировал с холодной стенкой - по центру трубки проскочил. А что тебя напрягает?? Один грамм изиков в настоях нужен просто...

Пав, через ф6 НИЧЕГО проскакивать не должно...
а коллеги как раз про изики возмущаются...

пысы. за 1 г/литр я бы воздух не портил...
ИМХО 0.5-1 как раз цель

Пав, Андрей, в качестве манометра можно будет поиметь U образную трубку с плавающим магнитом. А снаружи пара герконов

модель совсем другая...alexeyT, 25 Дек. 15, 10:05

Разделение есть а удержания нету аналогично пленочной. Из куба изики выпаривает, а удержаться им негде, возможно локально их концентрация к спирту и крепость спирта таковы, что КРект совсем другой.
Я брал 50%АС отбирая возврат, потом 50%АС без отбора возврата. Чисто по Габриэлю получается. Результат хороший, но пока нестабильный.

Добавлено через 5мин.:

в качестве манометра можно будет поиметь U образную трубкуMr Lipunov, 25 Дек. 15, 10:32

Сразу гидростатически давление регулировать, труба в трубе на полтора метра, сверху тройник, про бульканный пар в конденсатор, уровнем жижы давление плавно регулировать, рабочая жижа кипяток.

alexeyT, я вроде получил меньше одного грамма....  Работать коллеги не умеют)))) Учитель с программатором в виде хоботка у тебя есть - отправляй всех к нему на переквалификацию)))

Другая мысля меня посетила. А что если я по давлению сделаю старт-стоп?? Давление поднялось лишнего - ТЭны встали - отбор фиксированный. Давление чуток упало - ТЭНы врубились... Когда спиртуозность упадет , давление не сможет вырасти - Тэны не будут отключаться - отбор неизменный постепенно упадет до капельного... Клапан желательно нормально открытый, чтоб в случае чего куб не схлопнуть.

Пав, думал про енто...
неохота в раскачку вгонять, или придется 2 ТЭНа вкрячивать - основной  и маленький регулировочный

можно будет поиметь U образную трубку с плавающим магнитомMr Lipunov, 25 Дек. 15, 10:32

Если тока трубку налить ртутью и вставить пару контактов, чтоб поднявшимся уровнем ртути перемыкало. Вариант хороший. На воде  размеры трубки высоковатые будут...

Добавлено через 3мин.:

неохота в раскачку вгонять,alexeyT, 25 Дек. 15, 10:46

не насадочная колонна чай, где давление стабильное важно. Здесь легкие покачивания бедрами особо не важны...

Пав, alexeyT, добрые вы учителя...
