Практические эксперименты alexeyT.

1. нижний КТ. толстый и короткий. основное назначение - сброс ИБ, ИП и воды. нужно  +200 мм рт ст к спирту. это Тк=+(7-8) *с
2. средний КТ. раза в 2-2.5 тоньше. но выше. задача - сброс ИП и УКРЕПЛЕНИЕ. ПТН - чистый спиртalexeyT, 22 Янв. 15, 05:01

Т.е. при нижнем КТ Ф67 высотой 30 см и среднем КТ Ф50 высотой 50см будет нормально?

вчера Антону рассказывал..

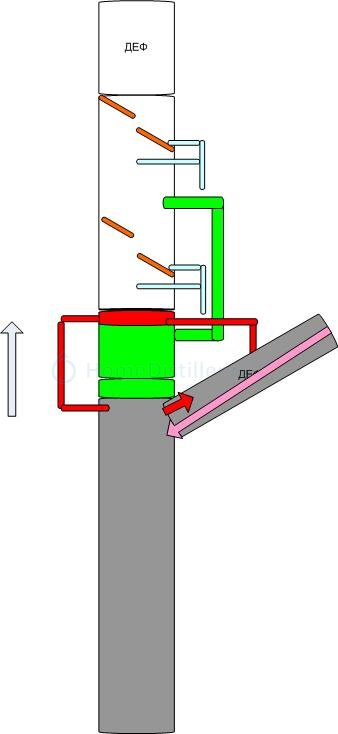

мопед не мой, по мотивам Стабникова, стр 247

работает на ПТН с Т выше Тк спирта
пар упирается в перегородку, летит в зеленую трубку и попадает в насадочную часть.
конденсируется, стекает на перегородку, которая изнутри подогревается ПТН.
переиспаряется, в насадку, на деф , ну и т.д.

jam13, думаю, да. пропорция 2 квт - 1 квт (с запасом)
осталось с верхним разобраться...

kiliwin, должен снять.
500 - ощутимо на крепость повлияет и на сброс ИБ. на 500 может и средний не нужен, но тогда спирт заливать, чтобы уж нагрузить по полной
на 300 ИБ пролететь может, но тогда средний задержит
схема с 3мя КТ - более тонкий инструмент, небольшая разгрузка нижнего, опять же - эффективность по энергетике выше, т.к. возврат в куб  менее спиртуозный
качели, как обычно. где-то прибыло, где-то Убыло

kiliwin, отходов с трубок сильно много будет...

kiliwin, тогда не страшно
а на кой тогда 7.5х0.4 брал? с ними гимора сильно больше, стеночка тонкая

kiliwin, мы с тобой одной крови...(жабы)
на заводе, к слову, толщина стенок на ф7.5 до 0.8 заявлена....
цена, ессно, пропорционально весу растет. 7.5х0.8 около 40 р за метр выйдет, плюс резка
в принципе, можно и по 3 м резать. только с доставкой ХЗ. ссыкотно...

kiliwin, нержгофра в помощь, у нее и поверхность раза в 3 больше...
вопрос в оболочке бублика, а не в спирали...

kiliwin, красиво...
только еще одну трубу вварить надо. по центру
чтобы бублик КТ не касался.
а держаться будет на соединении, под углом его приварить надобно...

Леш нет манометра с минусом. Как думаешь получится грушей через тса откачать и просто констатировать снижение т в паровой зоне ПТН или все таки автоматика? Система то закрытая получается.

capsolo, дяденька...
а термометр у тебя есть? откачка производится именно для СНИЖЕНИЯ Ткип ПТН....
беда там совсем в другом....
для голов это может прокатить, потому что спиртуозность на входе изменяется мало.
но поток энергии все равно не постоянен, поэтому придется следить за Т
а вот для нижнего... там - ПЦ. нужен насос и ресивер, как у Алекса-8888 и как JK15 предлагал
в замкнутой системе увеличение внешней (по отношению к ПТН) Т приведет к увеличению Р внутри.
что приведет к повышению Ткип ПТН...нужно принудительно снижать Р. выпускать пар или увеличивать объем системы....
теперь понятно, ПОЧЕМУ мне неохота было с этим связываться?

Так я и пишу что главное констатировать снижение ткип градусником. Вобщем как буду гнать  залью везде спирт и сверху грушей от тонометра того. Будем поглядеть. И четверть ас лучше половины.

народ, вы там с давлениями поаккуратней, и посмотрите сайтик с деталями из нержи, может не придётся скороварки пилять)))
http://standard-steel.ru/catalog/fittings/unions.php
Совет:используйте в качестве сжатого тела воздух, для этого полно есть всяких гидроакумуляторов и тому подобной фигни с мембранами.

Nissan, да я про химию...
а ты про что?alexeyT, 22 Янв. 15, 12:22

А я про то ,что временами ты переходишь на русский)
1.
2.
Очень понятно написал. А вот часто нипанятна)

70 мм х 1.41 = 10 см нах сразу. еще 2 - чуть позже
Дерзайте!alexeyT, 21 Янв. 15, 19:11

))))))))))

Nissan, ну а че там непонятного?
круглая труба под углом 45% даст овальную проекцию на вертикаль.
и с 7 см эта мертвая зона вырастет аж до 10 см
на 1 метре оно может и не страшно, а на 50 см - пипец...

alexeyT, Лёша, я вообще не понимаю откуда эта проблема берётся, никто ведь не мешает заполнить часть дефа содержимым КТ.
Ща нарисую.

Врятли можно придумать что либо проще такой конструкции охладителя для КТ.

mekkaod, не надо
скорость пАра высока, если уровень в конденсаторе будет, пар часть жидкости начнет в трубки гнать. эффективность упадет

kiliwin, там через центр при такой длине свистеть будет

а что придумать чтоб не свистело?kiliwin, 22 Янв. 15, 18:26

а зачем из 70-ки делать? Лучше из 51-й сделай, двухзаходный из 6-ки 3м или однозаходный из 8-ки 2м, длину димрота лучше растянуть до 20-25см, чтоб ничего не просвистело.

два разнесенных димрота. корпуса из кружек 500мл.
вход по пару 1/2". все на сантех фитингах можно собрать.


зы. над "бубликом" думаю.
