Mihalych., с готовыми отверстиями катать будет сложнее (имею в виду получить плавность изгиба будет сложнее. лучше вырезать по месту). 3д моделирование.
Mihalych., а лучше, если с болгаркой хорошо дружишь, скатать конус без отверстия под люк,прихватить конус, потом подрезать люк по форме конуса, приложить к конусу, обвести изнутри маркером, вырезать болгаркой отверстие под люк, мм 5 отступая от черты,чтоб люк не провалился. дальше приложить люк,и прихватить его,потом обварить.
SedoY
Профессор
Новосибирск
5.3K 2.2K
Отв.8522 03 Янв. 17, 18:02 (через 11 мин)
только конус лучше сразу проварить, ну или прихватки 1\1см. и отверстие когда размечать - прибавить от 5мм до 10мм (метал пойдет гулять неизбежно) и вырезать, потом подогнать в размер все эти простые движения чтобы люк остался первозданной геометрии
Jollier
Профессор
Тула
6.7K 1.8K
Отв.8523 03 Янв. 17, 18:07 (через 6 мин)
SedoY, слишком много информации! может не сделать))
SedoY
Профессор
Новосибирск
5.3K 2.2K
Отв.8524 03 Янв. 17, 18:21 (через 15 мин)
Jollier, за то практически одинаково )))
Добавлено через 23мин.:
другой вопрос - а нафига? нафига такая конструкция, лучше конус поплоще, не приваренный, а сьемный (полный доступ-ухаживать и обслуживать проще), а на конусной крышке уже люк - засыпку делать и необязательно огромного диаметра
Vladl
Доктор наук
Красноярск
749 211
Отв.8525 03 Янв. 17, 19:10 (через 49 мин)
Конкретно этот аппарат я делал. Сначала свернул конус, потом прихватил по месту к баку и сверху крышку, подогнал люк к конусу, обрисовал его на конусе, вырезал лобзиком отверстие, прихватил люк, ну, и дальше уже все обварил.
Mihalych.
Специалист
Курск
171 47
Отв.8526 03 Янв. 17, 20:00 (через 51 мин)
и отверстие когда размечать - прибавить от 5мм до 10мм (метал пойдет гулять неизбежно) и вырезатьSedoY, 03 Янв. 17, 18:02
Может имелось в виду - убавить 10мм? Т.е. отверстие сделать меньше?
другой вопрос - а нафига? нафига такая конструкция, лучше конус поплоще, не приваренный, а сьемный (полный доступ-ухаживать и обслуживать проще), а на конусной крышке уже люк - засыпку делать и необязательно огромного диаметраSedoY, 03 Янв. 17, 18:21
Обслуживать съемный, конечно проще, но телодвижений больше. Сколько там болтов открутить надо? Сомневаюсь, что кто-то так моет, если люк имеется. Если бы уплотнять хомутом - другое дело, но мне этот хомут никто не сделает в размер. По центру хочу мешалку поставить т.к. дно конусное (хочу минимальный зазор сделать от лопастей до дна). В люке не хочу никаких отверстий. Еще такая конструкция ПВК обусловлена желанием работать под вакуумом, а большое расстояние от зеркала браги до выхода пара в этом случае - гуд.
подогнал люк к конусуVladl, 03 Янв. 17, 19:10
Вот это самое сложное для меня, остальное гораздо проще. Варить я буду не сам, но все же хочу спросить - люк варят с двух сторон, его не поведет? Герметичность не нарушится?
SedoY
Профессор
Новосибирск
5.3K 2.2K
Отв.8527 03 Янв. 17, 20:16 (через 16 мин)
Mihalych., конечно меньше - )))) я то мысли свои правильно понимаю ))) прибавить внутрь (чтобы запас металла остался).
подогнать - ничего сложного, главное чтобы длины сопрягаемых окружностей как можно точнее совпадали (проверяется измерением - только не рулеткой! я или полосу использую или перфоленту ровную) ну а вообще на стадии проектирования нужно все чтобы совпадало (прям вычерчивание произведи). ну и идешь по кругу выравниваешь подгибанием и прихватки, прихватки.
люк варить с одной стороны, снаружи, поддувка обратной стороны (хорошо если подкладку медную или алюминевую сделать с канавкой для аргона (мечта пока)) и провар 100% варить 1отрезок через 2, от прихватки к прихватке (это конечно совсем феншуй но геморно сильно. обычно нет особой надобности). потом шлифовка
Добавлено через 1мин.:
если варить с двух сторон - на глаз даже будет видно как изменилась картина
Vladl
Доктор наук
Красноярск
749 211
Отв.8528 03 Янв. 17, 21:41
Mihalych., в общем-то SedoY уже все сказал, добавить нечего.
Ах, да, чуть не забыл. Когда люк к конусу подгонял, сначала свернул из тонкого пластика (не было плотной бумаги/картона под рукой) цилиндр на люк, его сначала вырезал, чтобы он к конусу плотно прилегал, потом обрисовал на трубе люка, а уже затем резал и подгонял люк. Можно было развертку бумажную отпечатать на принтере, обернуть трубу и вырезать.
SedoY
Профессор
Новосибирск
5.3K 2.2K
Отв.8529 03 Янв. 17, 22:38 (через 58 мин)
мы обычно отверстие прорезаем и так подгоняем, чтобы зазор был минимален. потом отметка, срезание лишнего у люка и прихватки. да ещё добавить - если юбки у люка не хватает - сперва ее удлиняем полосой (сразу все на чистовую шлифуется\полируется) и уже готовый надставленный люк примеряется. плохой тон обрезать сильно юбку - люк коробит.
АлИвЕр
Профессор
Белгород
11.2K 4.7K 2
Отв.8530 03 Янв. 17, 23:51
а нержу кроме аргона можно ли чем еще проварить... только не насрать, а именно проварить. Инверторной наверное хрен проваришь?
SedoY
Профессор
Новосибирск
5.3K 2.2K
Отв.8531 03 Янв. 17, 23:59 (через 9 мин)
АлИвЕр, при умениях и навыках и толстом металле mma, mig, какие проблемы. tig значительно удобнее и аккуратнее!
Alexei323
Специалист
RostAngeles
109 29
Отв.8532 04 Янв. 17, 16:20
Jollier, С Новым Годом! Заинтересован в покупке димрота из 8 трубки, однорядного и 4-х метров трубы. Габариты димрота(охлаждающей части)максимальные 33х3.8 см (труба 42х1.5). Возможно ли изготовление такого димрота на продажу? цена?
Jollier
Профессор
Тула
6.7K 1.8K
Отв.8533 04 Янв. 17, 21:29
С Новым Годом! Заинтересован в покупке димрота из 8 трубки, однорядного и 4-х метров трубы. Габариты димрота(охлаждающей части)максимальные 33х3.8 см (труба 42х1.5). Возможно ли изготовление такого димрота на продажу? цена?Alexei323, 04 Янв. 17, 16:20
С Наступающими! Я, пас.
Alexei323
Специалист
RostAngeles
109 29
Отв.8534 04 Янв. 17, 21:38 (через 10 мин)
Эх жаль. Придется делать самому.
Jollier
Профессор
Тула
6.7K 1.8K
Отв.8535 04 Янв. 17, 21:45 (через 8 мин)
Эх жаль. Придется делать самому.Alexei323, 04 Янв. 17, 21:38
Покажешь, что получилось?)
Robohim
Доцент
Набережные челны
1.1K 410
Отв.8536 04 Янв. 17, 21:51 (через 6 мин)
Покажешь, что получилось?)Jollier, 04 Янв. 17, 21:45
походу невозможно чисто технически такой димрот скрутить))
Jollier
Профессор
Тула
6.7K 1.8K
Отв.8537 06 Янв. 17, 18:51

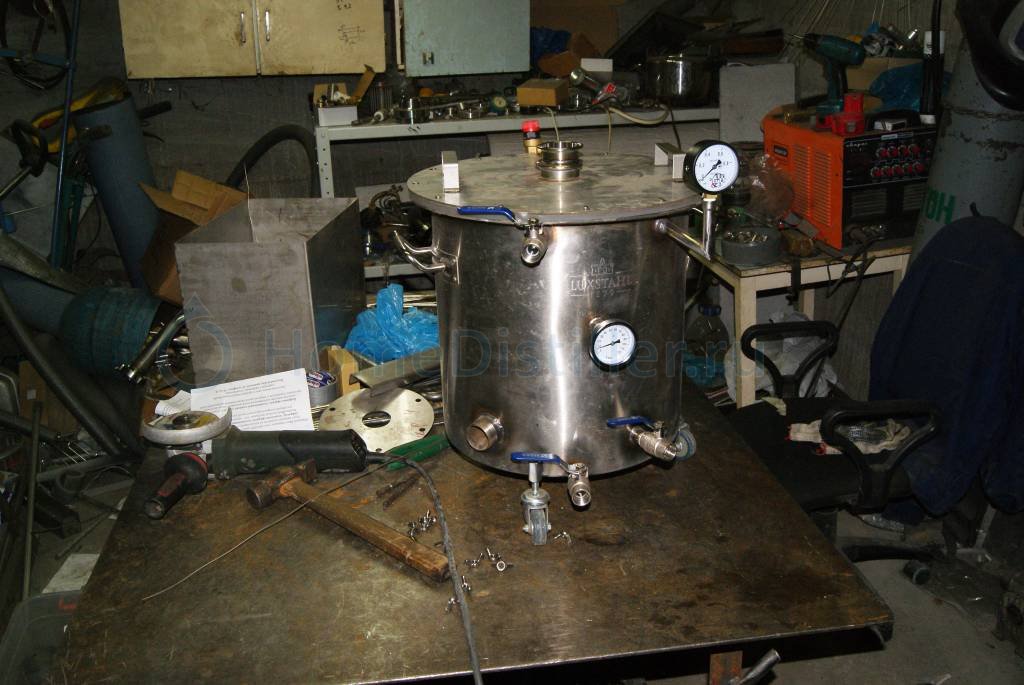

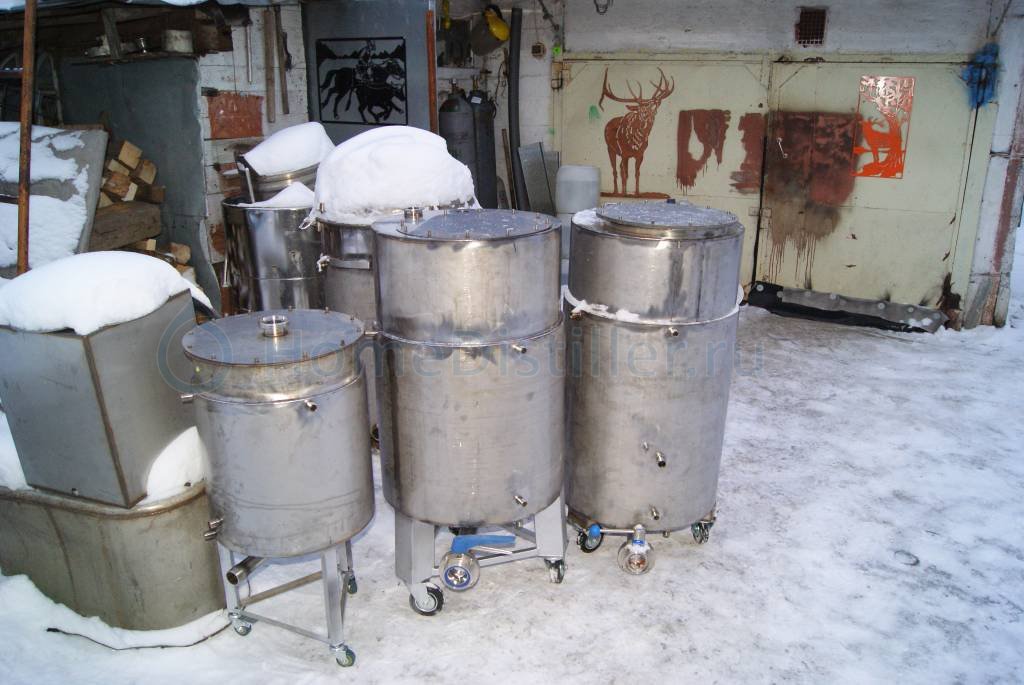

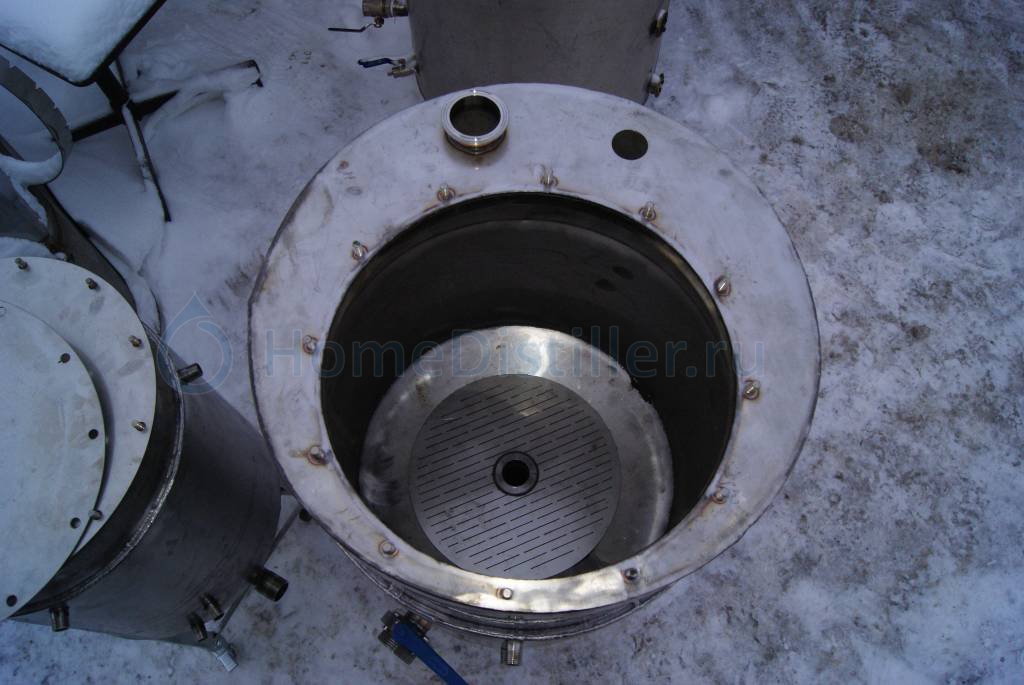

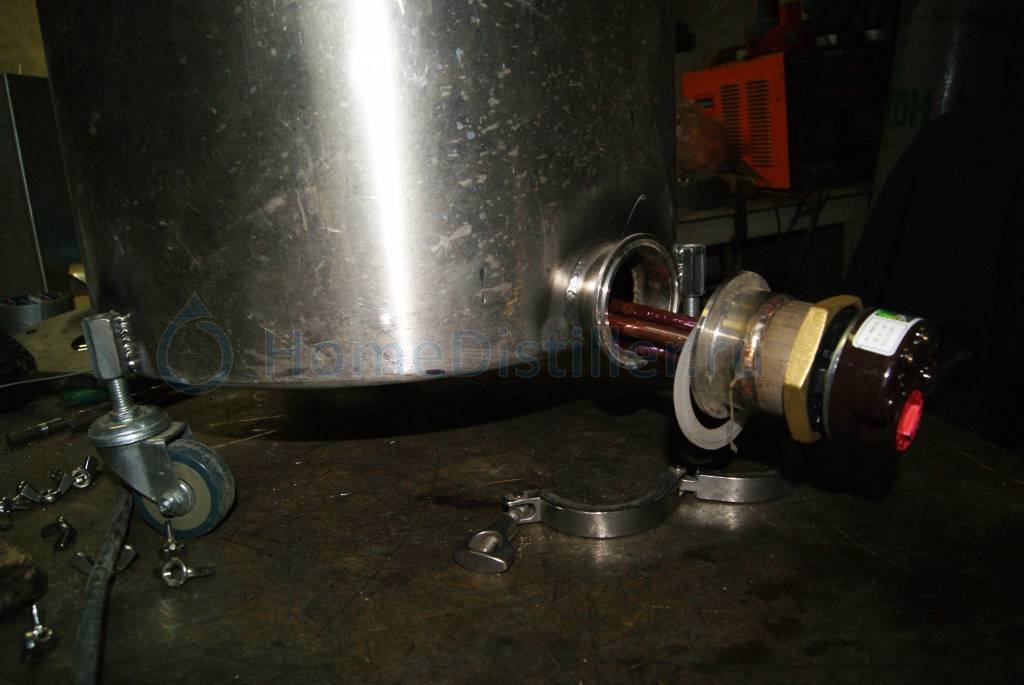

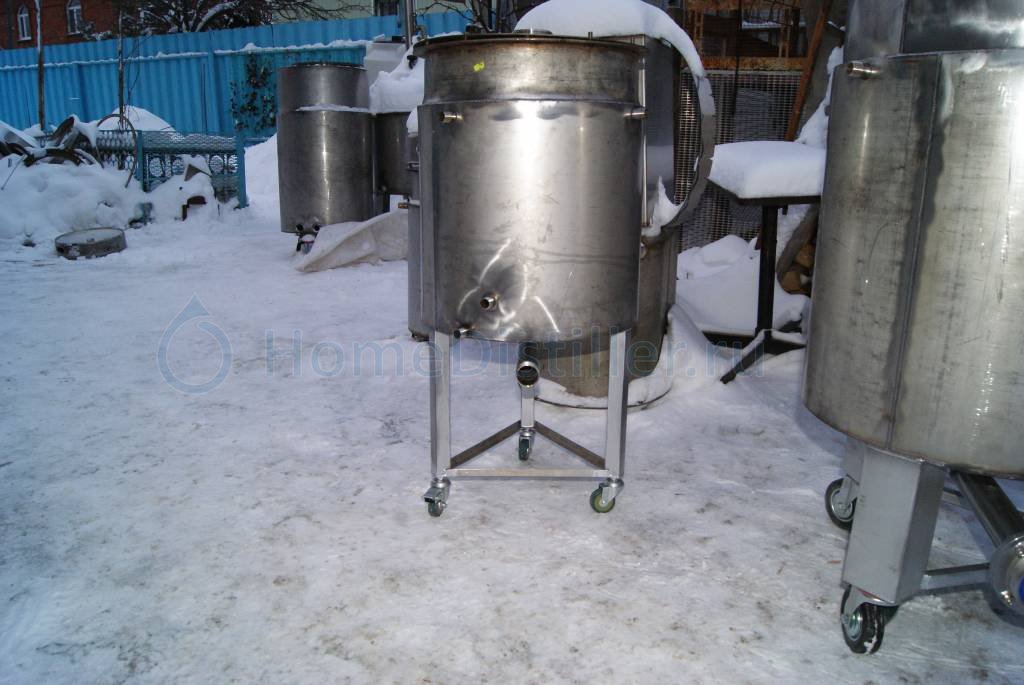

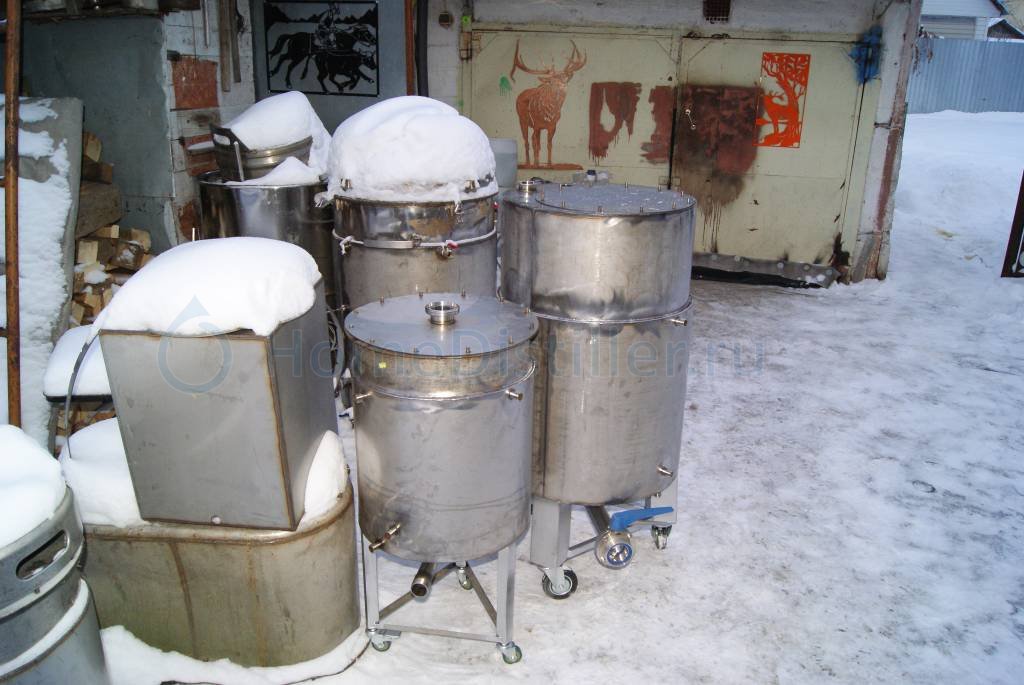

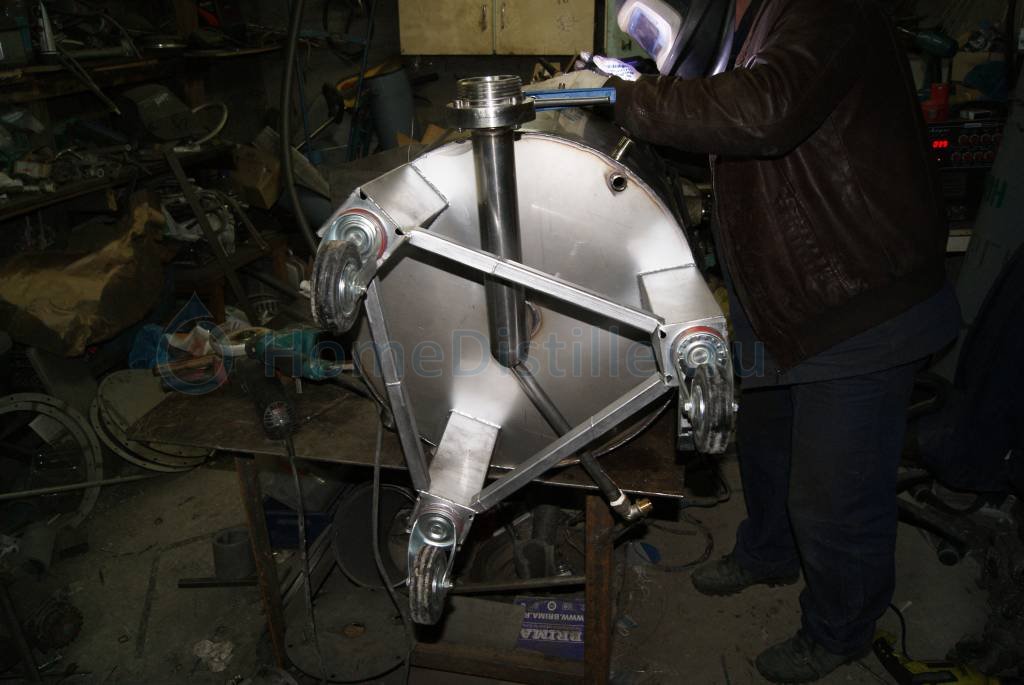

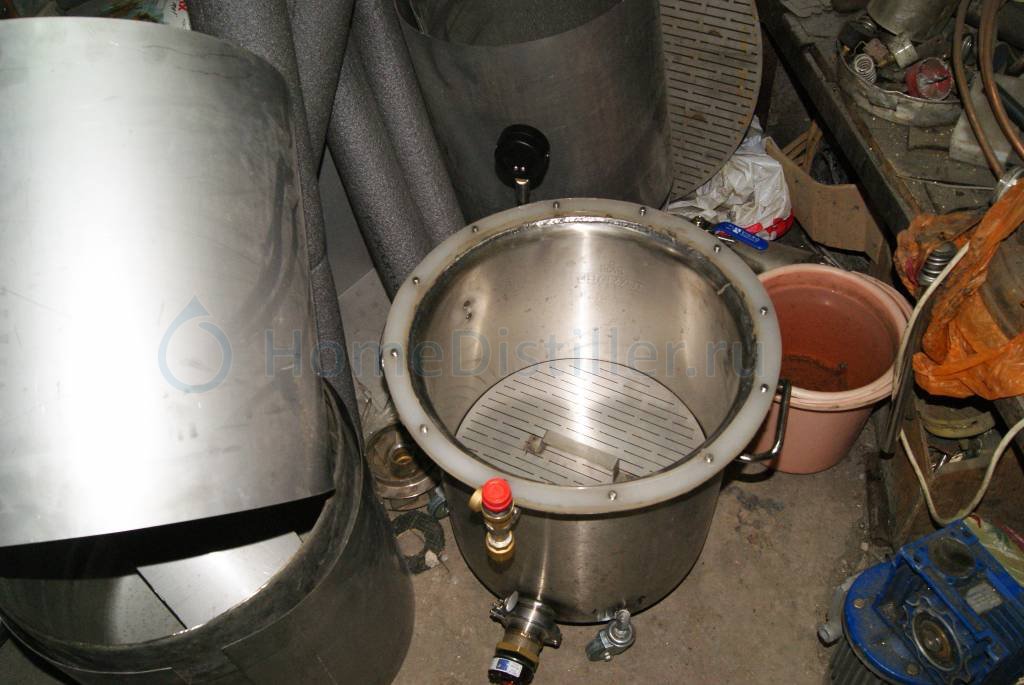

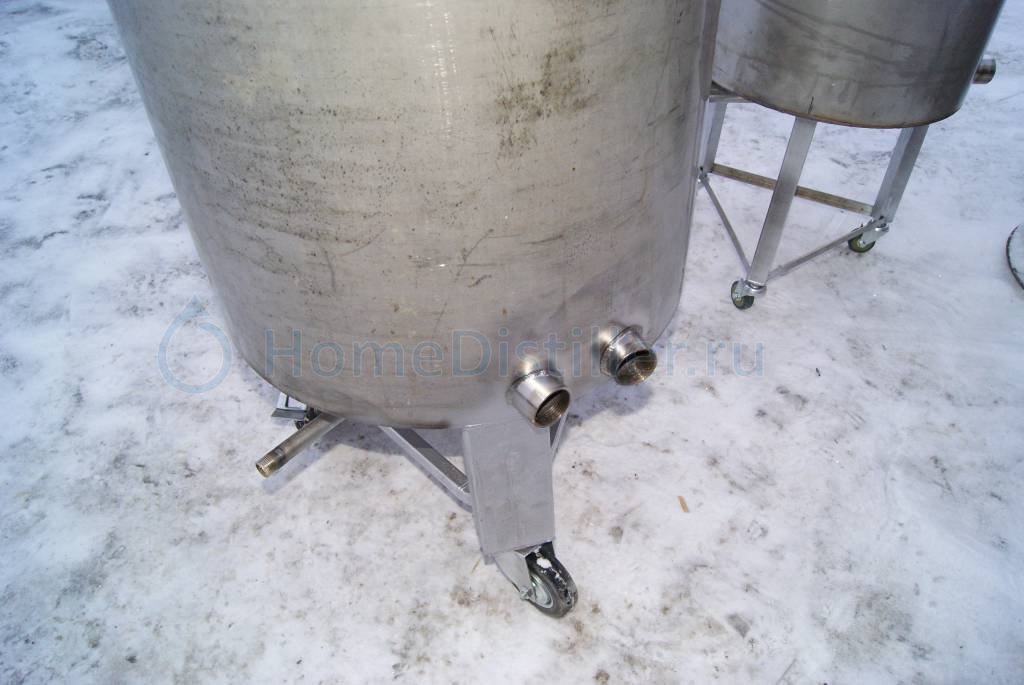

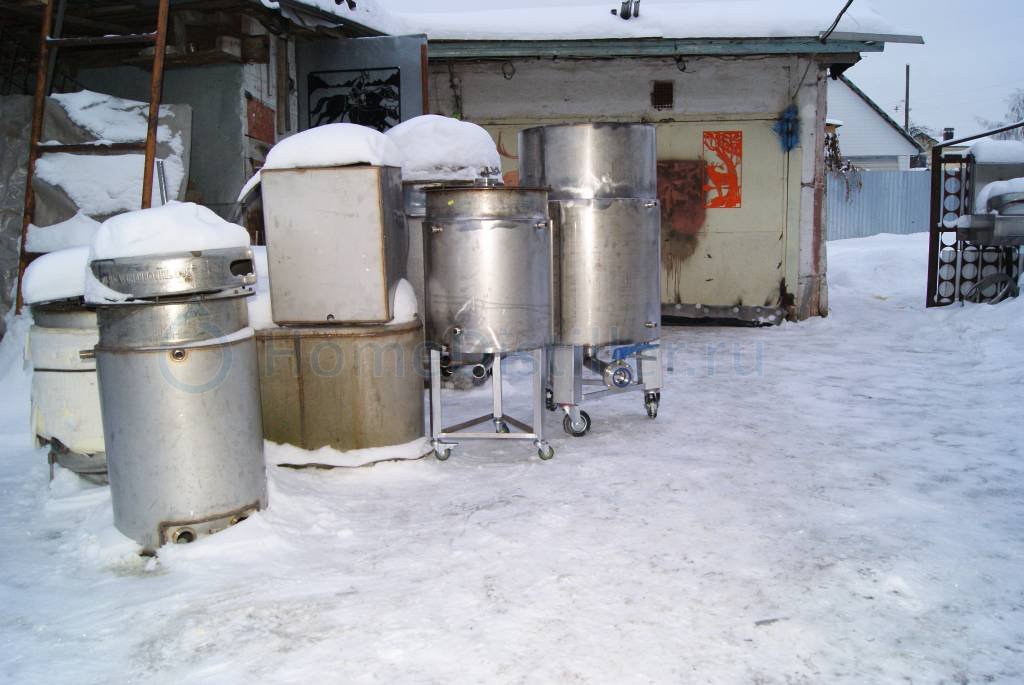

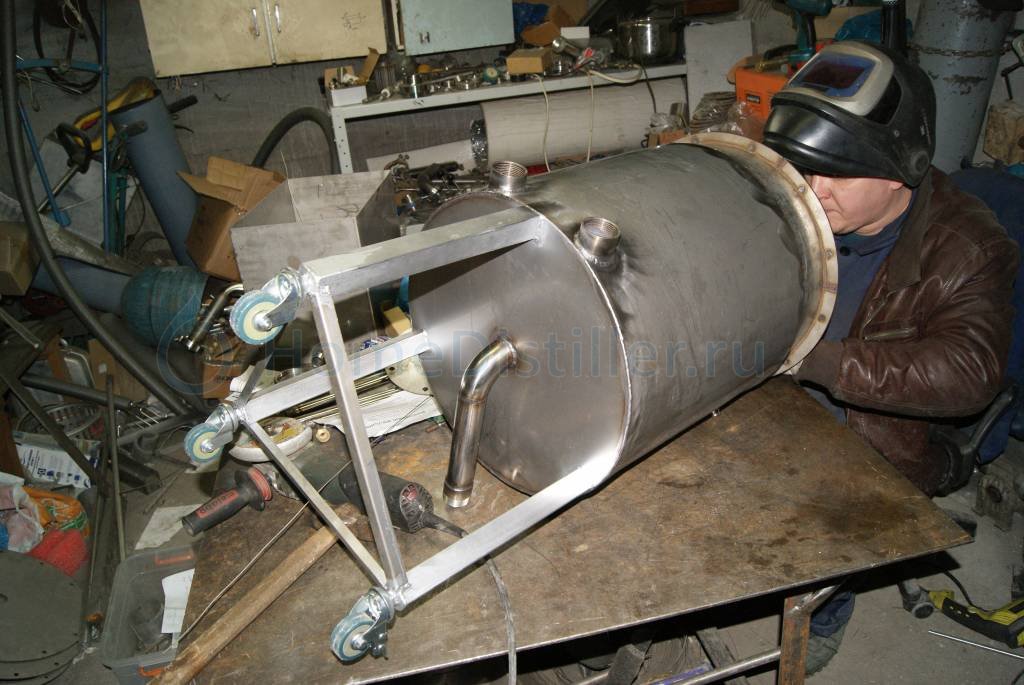

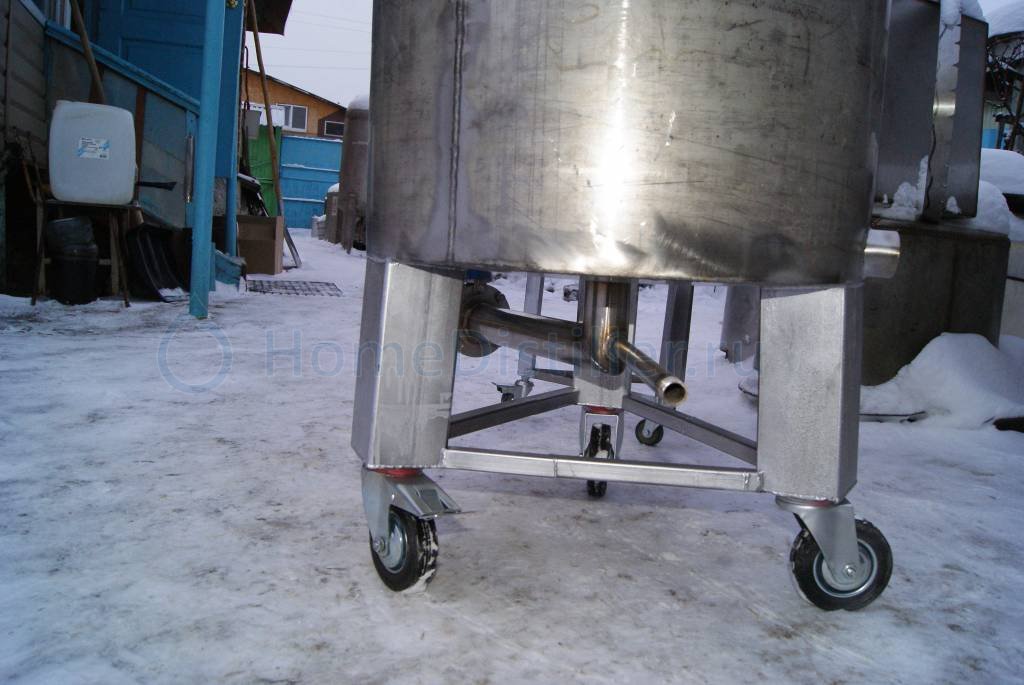

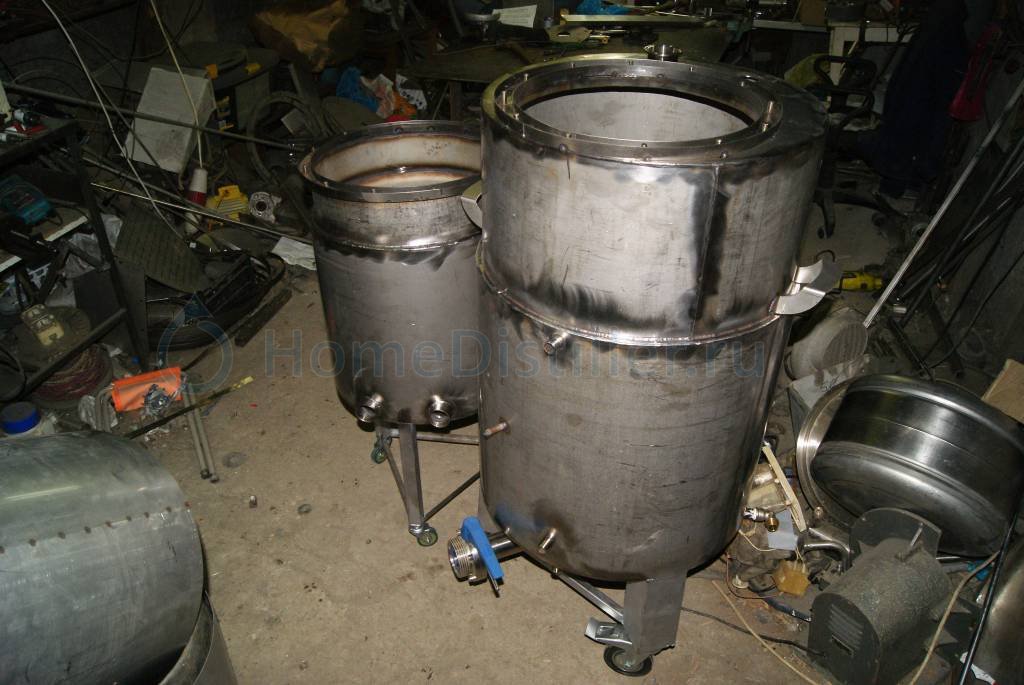

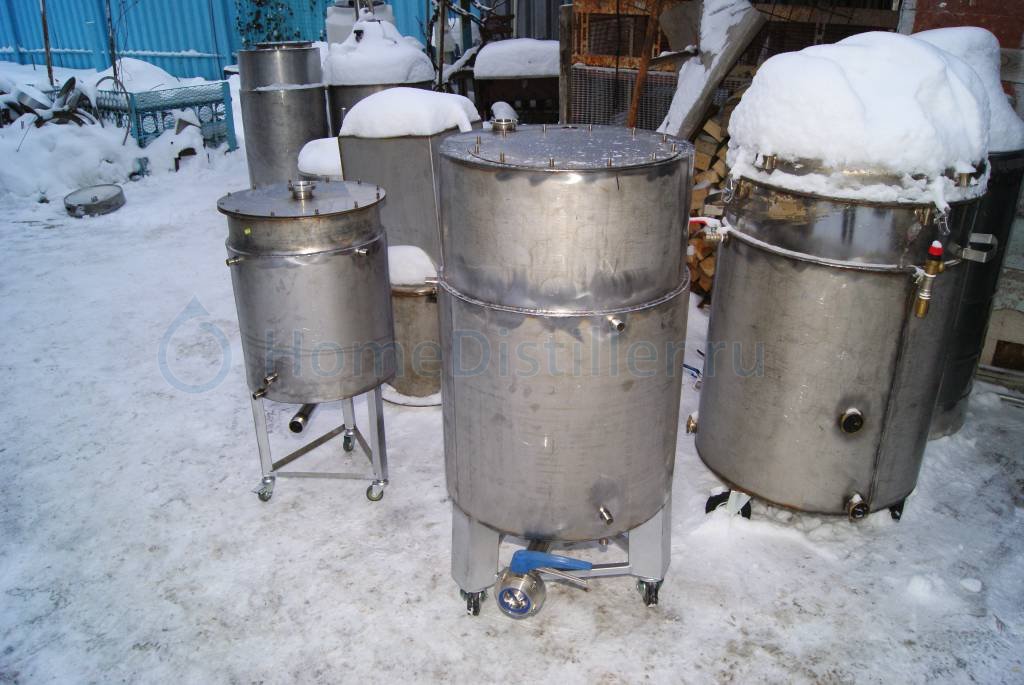

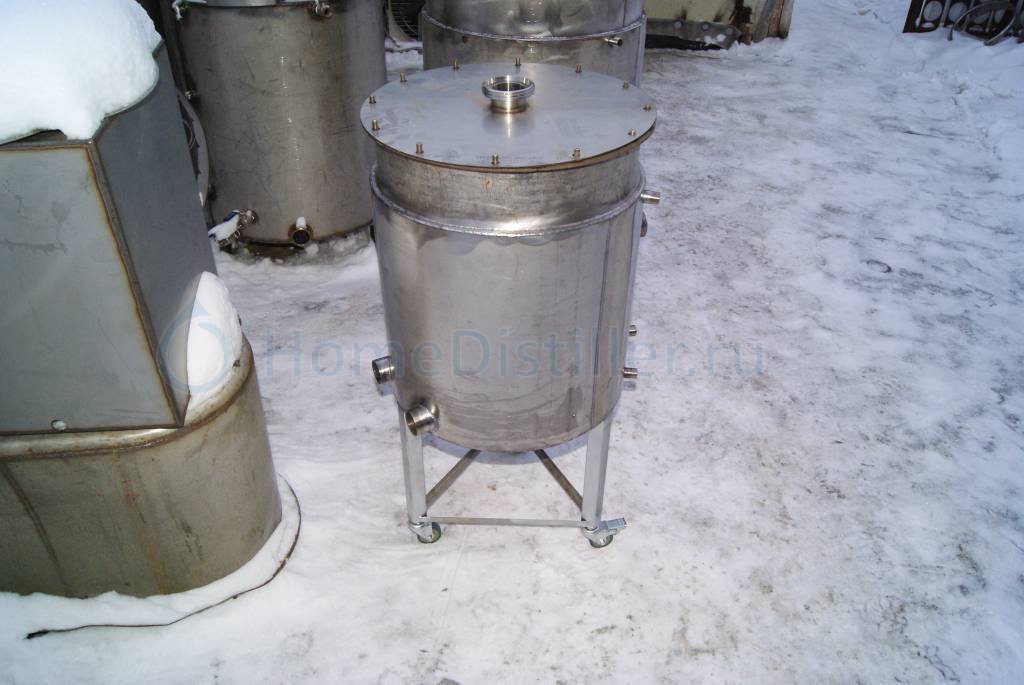

ПВК 2017)и долги с 2016го))
DSC02793.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02794.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02795.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02796.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02797.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02799.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02800.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02801.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02802.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02803.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02806.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02809.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02810.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02811.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02812.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.DSC02813.JPG Изготовление изделий из нержавейки. Тула. Барахолка. Товары и услуги.
Newocelot
Профессор
Питер
11K 2.9K 2
Отв.8538 06 Янв. 17, 19:19 (через 29 мин)
ПВК 2017Jollier, 06 Янв. 17, 18:51
У ПВК2017 крышка на семнадцати барашках ?
Jollier
Профессор
Тула
6.7K 1.8K
Отв.8539 06 Янв. 17, 19:23 (через 4 мин)
У ПВК2017 крышка на семнадцати барашках ?Newocelot, 06 Янв. 17, 19:19
