Глючит датчик DS18B20

Форум самогонщиков Вопросы по электр(он)ике
1 2 3 4 5 4
melechko Специалист Москва 191 21
Отв.60  08 Янв. 20, 10:55
А какой резистор был? А стОит ли ставить по резистору на каждый датчик, не знаю, они всё-равно в параллель все включены будут.Весельчак Ы, 08 Янв. 20, 09:22
Был 5кОм. В каждый - тогда для одного юудет 5, для двух 2.5, для пяти 1. По ощущениям там именно с ростом числа датчиков тока подтяжки не хватает. А так он будет пропорционален их числу. Но похоже, это проблема китайсикх клонов - в родном даташите ничего про рост утечки при увеличении температуры не сказано, а резистор советуют 4.7 вне зависимости от числа датчиков на шине.
Весельчак Ы Кандидат наук Донецк 302 70
Отв.61  08 Янв. 20, 12:31
Такое поведение, как мне кажется, больше похоже на паразитное питание. С ростом температуры растёт ток потребления, и на всех не хватает.
У меня три DS18B20 висят на ESP-01. Подтяжка 10k. Работает и от 5, и от 3,3. Кабель от датчиков до ESP около 2-х метров.
Z_h_e Доцент г. Чайковский 1.1K 310
Отв.62  10 Янв. 20, 20:01
Но похоже, это проблема китайсикх клоновmelechko, 08 Янв. 20, 10:55
Сталкивался я с такой проблемой.  Еще клоны очень хорошо выдают себя, если  считать scratchpad сразу после включения питания, он не будет соответствовать ДШ. Считал, если не то, сразу выкинул, без других экспериментов.
IvanAltay Доцент Бийск 1.6K 323
Отв.63  10 Янв. 20, 20:30, через 29 мин
Еще клоны очень хорошо выдают себя, если  считать scratchpad сразу после включения питания, он не будет соответствовать ДШ. Считал, если не то, сразу выкинул, без других экспериментов.Z_h_e, 10 Янв. 20, 20:01
https://github.com/cpetrich/counterfeit_DS18B20
Хе-хе, оказывается настоящих датчиков DS18B2 я и в руках никогда не держал.

Добавлено через 22мин.:

https://github.com/joysfera/DS18B20-tester
Тестер для DS18B20. Надо собрать, даже ради интереса, делов на 15 минут. Изучал недавно GITHUB на предмет имеющейся информации по DS18B20. Вот ещё не могу найти схему/прогу чувака, он кажется 60 шт ds18b20 в одну линию ставил на сотни метров, там было с транзисторными ключами/усилителями для шины данных.
Kotische Академик Саратов 8.1K 2.5K
Отв.64  11 Янв. 20, 08:39
Ну если поставить преобразователи в симетричную 100 омную линию то можно и километры получить...
IvanAltay Доцент Бийск 1.6K 323
Отв.65  11 Янв. 20, 14:40
Собрал сегодня тестер DS18B20 на ARDUINO UNO R3. По вышеупомянутой ссылке https://github.com/joysfera/DS18B20-tester
Полезный прибор. Всего 3 резистора. Работает без дисплейчика, всё отлично видно в серийном порту.
Струдель Бакалавр Коломна 54 4
Отв.66  11 Янв. 20, 14:55, через 16 мин
линия 15 метров. запустил только экранированным кабелем марки КММ 2х0,35.
IvanAltay Доцент Бийск 1.6K 323
Отв.67  11 Янв. 20, 15:43, через 48 мин
Ещё один тестер DS18B20.
https://github.com/..._FakeFinder.ino
Тоже собрать не долго.

Добавлено через 4ч. 58мин.:

Протестировал два вида ds18b20 тестером из поста 65.

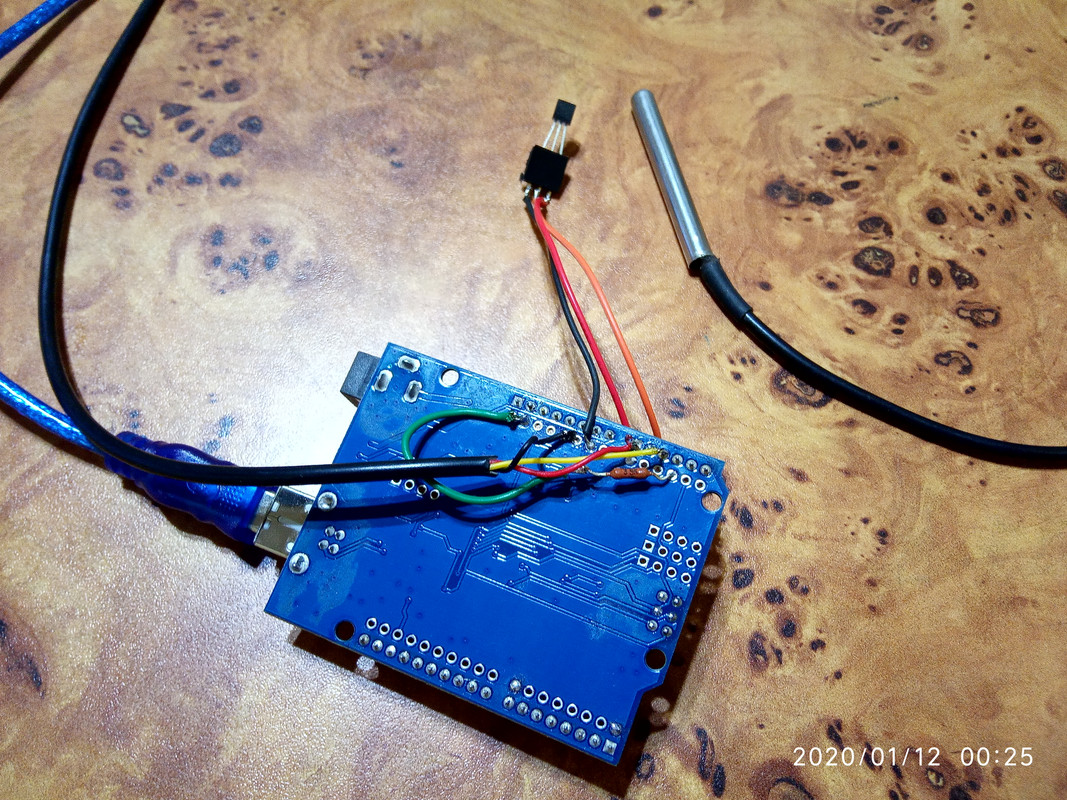

Девайс получился такой.
Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.

Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.

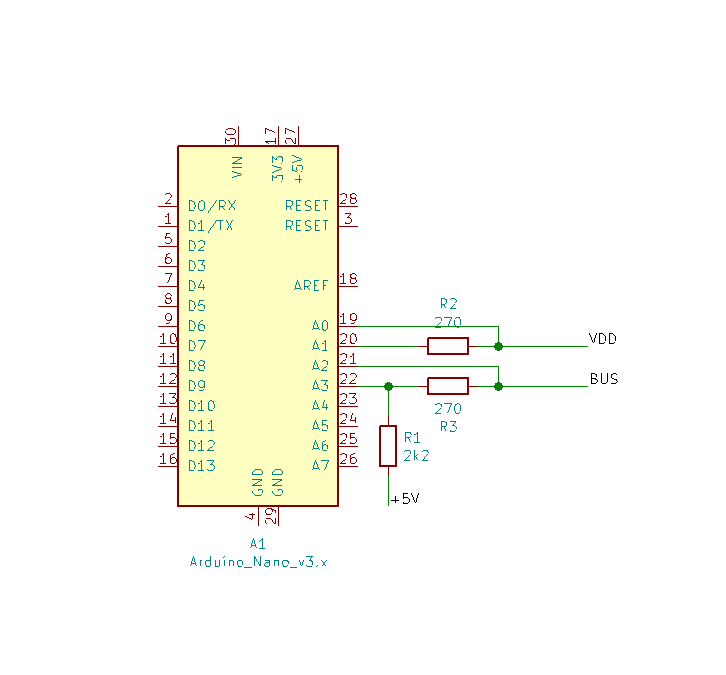

Схема девайса.
Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.


Добавлено через 2мин.:

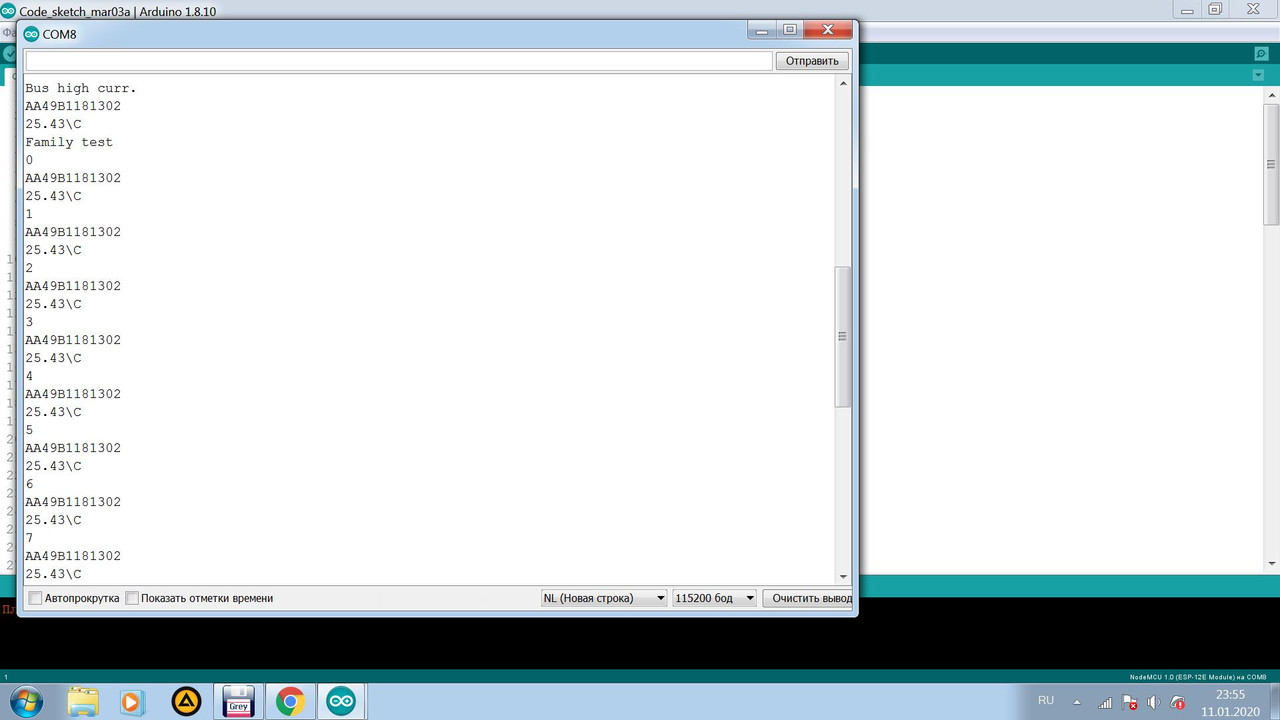

Скриншот тестирования нормального герметичного ds18b20.
Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.


Добавлено через 3мин.:

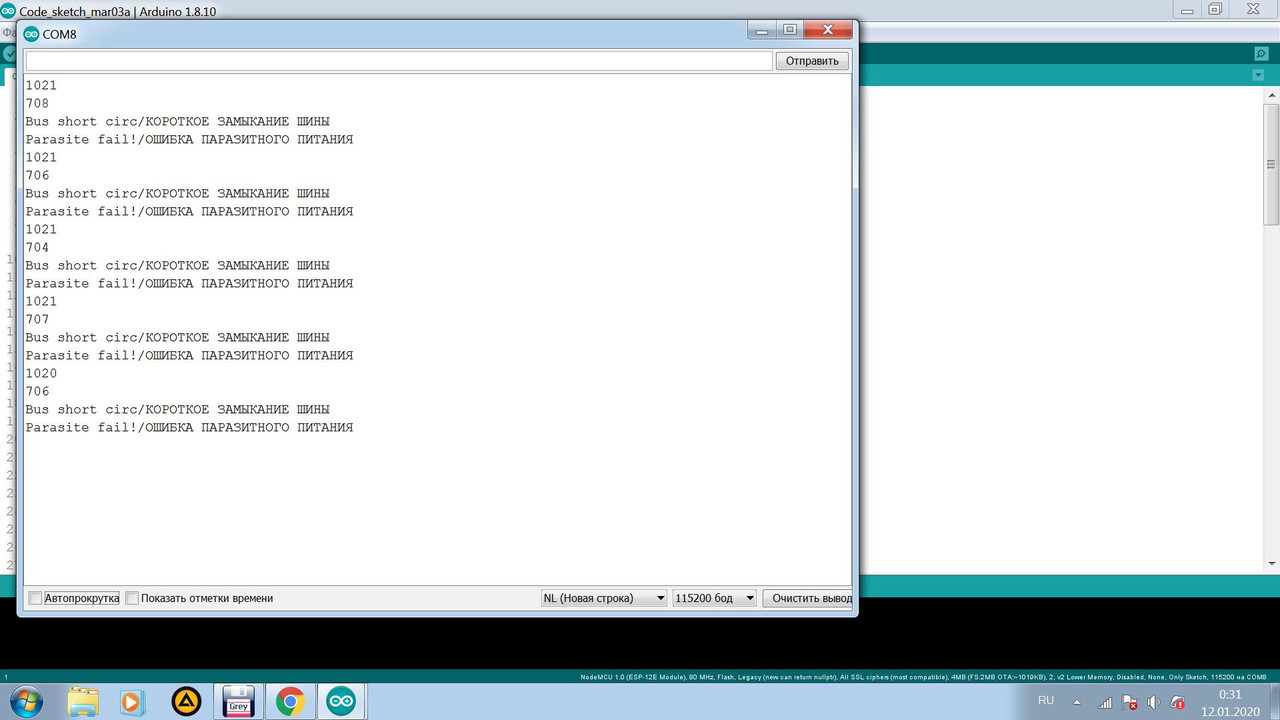

Тест китайского  клона DS18B20 за 20 рублей с Али. Тем не менее, температуру китайские клоны показывают нормально и даже работают быстрее фирмовых, в связи с упрощённой схемой. По идее, это не фейковое устройство, а другой прибор с более простой схемотехникой(работающий по аналогичному протоколу ds18b20);
Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.
Z_h_e Доцент г. Чайковский 1.1K 310
Отв.68  11 Янв. 20, 20:49
это не фейковое устройство, а другой приборIvanAltay, 11 Янв. 20, 15:43
Это утверждение было бы верно, если была бы другая маркировка у датчика, отличная от оригинального.
IvanAltay Доцент Бийск 1.6K 323
Отв.69  11 Янв. 20, 20:53, через 4 мин
Z_h_e, согласен, но мне так видится. Работают они не хуже, в основном режиме. Просто, нет дополнительных плюшек, которые в основном не нужны.
Z_h_e Доцент г. Чайковский 1.1K 310
Отв.70  11 Янв. 20, 21:00, через 8 мин
Работают они не хуже, в основном режиме.IvanAltay, 11 Янв. 20, 20:53
Тут похоже как повезет или клоны  разные, а может просто попадаются не клоны, а не прошедшие тест оригинальные и они еще ничего.
У меня например есть партия клонов, думаю ладно, оставлю для кой-каких тестов, так они заразы при подключении на "горячую" легко в КЗ все свои три ноги, т.е. и питание тоже. Может подключать так и некорректно конечно, но у оригинальных такого нет, например.
IvanAltay Доцент Бийск 1.6K 323
Отв.71  11 Янв. 20, 21:24, через 24 мин
У меня например есть партия клонов, думаю ладно, оставлю для кой-каких тестов, так они заразы при подключении на "горячую" легко в КЗ все свои три ноги, т.е. и питание тоже.Z_h_e, 11 Янв. 20, 21:00
Уже слышал такой прикол от людей, там тупо транзисторы с маркировкой ds18b20. Попробуй их прозвонить тестером как npn транзистор. Вот это - ФЭЙК!
Z_h_e Доцент г. Чайковский 1.1K 310
Отв.72  11 Янв. 20, 21:26, через 3 мин
там тупо транзисторы с маркировкой ds18b20IvanAltay, 11 Янв. 20, 21:24
ну что уже ты Улыбающийся.  Они до КЗ работали как могли. Может остальные может даже дальше будут, но пробовать не хочу.
IvanAltay Доцент Бийск 1.6K 323
Отв.73  11 Янв. 20, 21:32, через 6 мин
Они до КЗ работали как моглиZ_h_e, 11 Янв. 20, 21:26
Ну значит неудачные клоны. Самое время сварганить тестер. На ESP8266 тоже тестер собрал. Сейчас выложу скриншоты тестов.

Добавлено через 3мин.:

Этот тестер на ESP8266, тоже собрал. Работает. Там ещё проще.
https://github.com/..._FakeFinder.ino

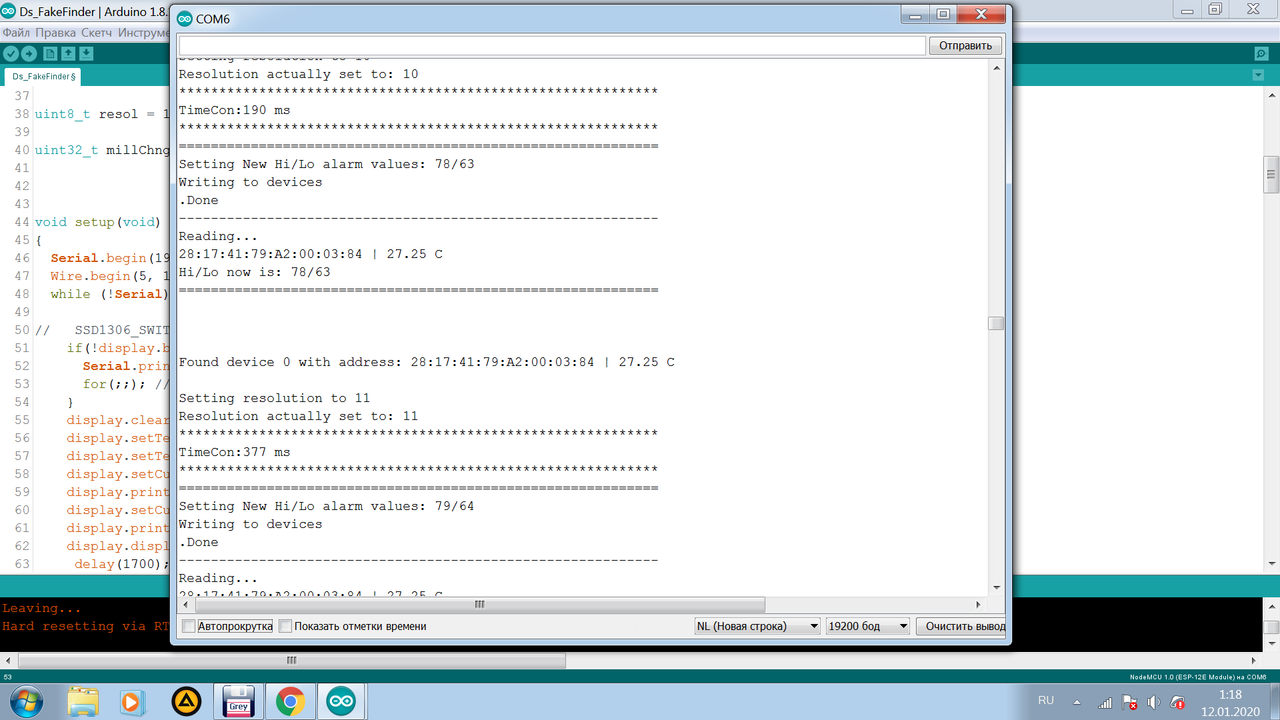

На скриншоте, тест клона, который на предыдущем тесте быстро в ошибки уходил.
Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.


Добавлено через 3мин.:

Сейчас, герметичный датчик припаяю к этому тестеру.
Кому будет интересна тема тестеров ds18b20, можно будет тут смотреть.
http://tabak.aaa22.ru/viewtopic.php?pid=2428#p2428

Добавлено через 16мин.:

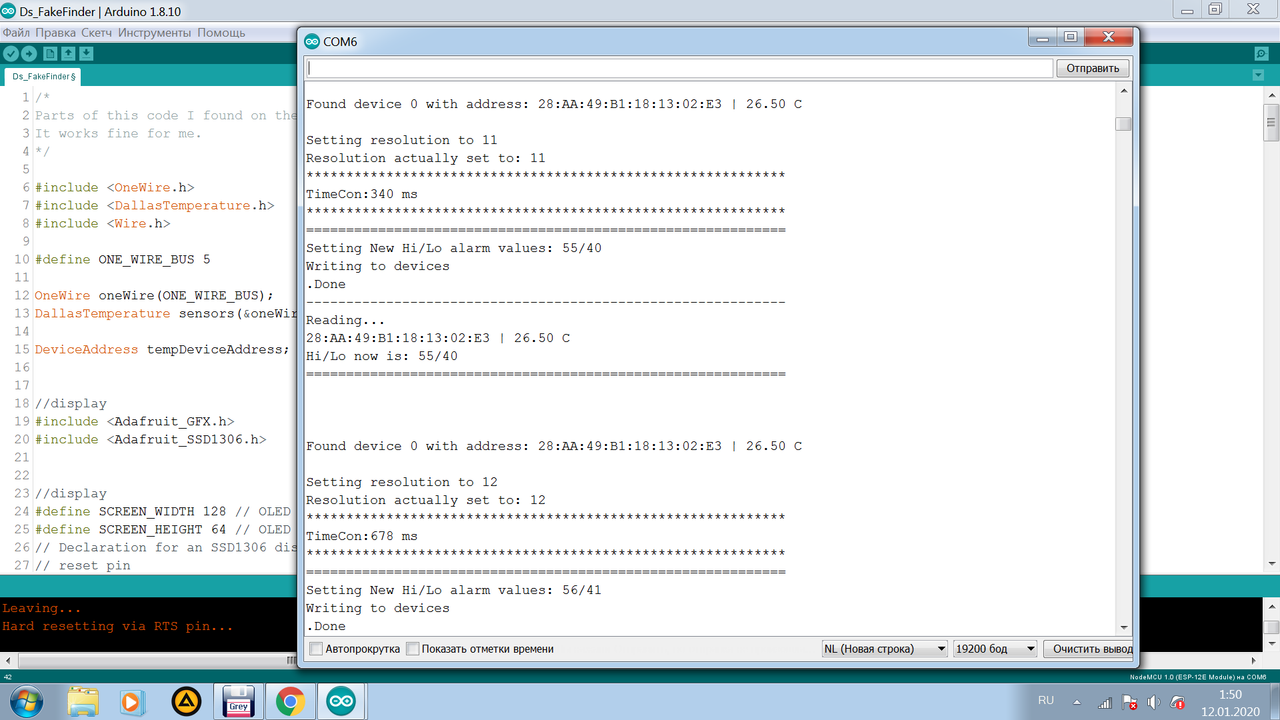

Тест герметичного датчика на тестере esp8266.
При разрешении 12 бит, тайминг выше/правильный 678 миллисекунд.
Глючит датчик DS18B20
Глючит датчик DS18B20. Вопросы по электр(он)ике.
BogAD Кандидат наук Красногорск - Белово 403 184
Отв.74  09 Мая 20, 19:10
Самое время сварганить тестер. На ESP8266 тоже тестер собрал.IvanAltay, 11 Янв. 20, 21:32
Иван, если не затруднит, опиши тестер на ESP8266 подробней.
Интересует схема подключения датчика и дисплея.
По видосу с ютуба вроде прогу какую-то юзает на андроиде, подключенного через WiFi. Ты в теме?
IvanAltay Доцент Бийск 1.6K 323
Отв.75  06 Июня 20, 23:28
BogAD, только сейчас увидел. Был в теме, программу этого чувака с ютуба и юзал. Если интересно ещё, можем тему поднять. Однако, фэковые ds18b20, ещё быстрей температуру измеряют(в связи с более простой схемой). Они, даже лучше, а точность аналогичная фирмовым.
BogAD Кандидат наук Красногорск - Белово 403 184
Отв.76  07 Июня 20, 12:27
Иван, я всеми руками за!
Поднимем тему!
cv11 Новичок СССР 4
Отв.77  18 Мая 22, 20:45
Подскажите как можно устранить причину отказа датчика ds18b20. У меня на пивоваренном котле раньше стоял обычный циркуляционный насос, потом я поставил насос помощнее 0,6 киловатта 1500 оборотов с пусковым и рабочим конденсатором и после этого датчик перестал работать, то покажет 0 то 769, бывает и правильно показывает. А если отключить двигатель то работает нормально.
Z_h_e Доцент г. Чайковский 1.1K 310
Отв.78  18 Мая 22, 21:56
Можно попробовать экранировать кабель датчика.
Виктрыч Профессор Екатеринбург 7K 1.9K
Отв.79  18 Мая 22, 22:03, через 7 мин
Кстати с конкретно прописанным адресом ни один датчик ни разу ни сглючил. А вот с автоопределением и как следствие переназначением почти регулярно от помех РМ 2. Может тут собака порылась. Всё датчики за 20 рублей.
