Рекуперативный самогоный аппарат непрерывного действия.
борбос
Доктор наук
UA
762 83
16 Февр. 10, 00:11

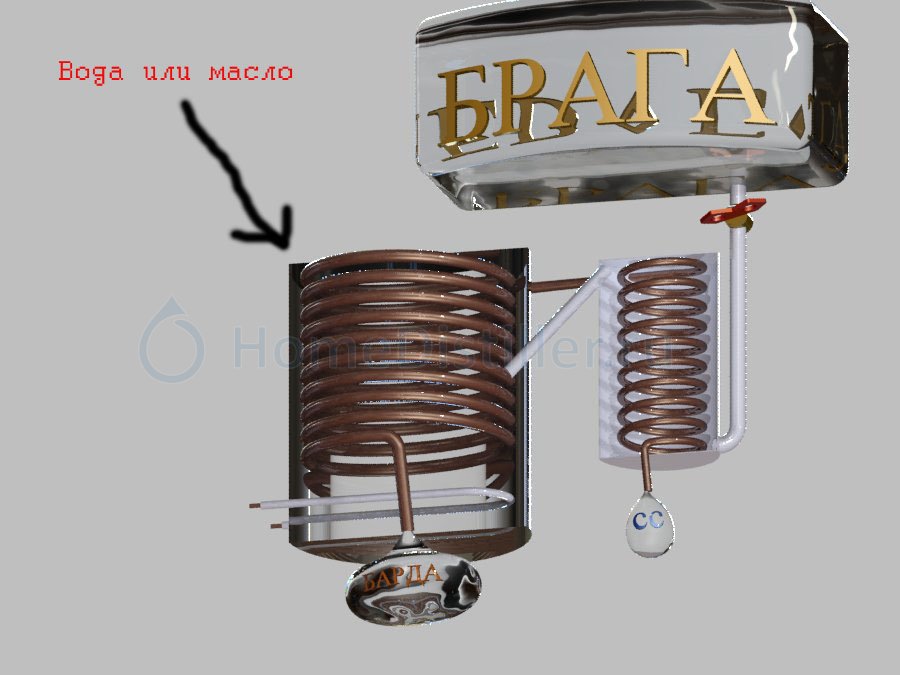

Здесь в 3Dhttp://depositfiles.com/files/11k57meip
Отв.1 16 Февр. 10, 00:59, через 49 мин
забавная прога
Игорь
Академик
-
7.4K 3.7K
Отв.2 30 Авг. 10, 09:09
борбос, ты не с того начал. С конца. Рисовать аппарат нужно в последнюю очередь. В первую очередь нужно вычислить тепловые балансы, посмотреть где тепло надо добавлять, а где отнимать, во-вторых - продумать конструктив, позволяющий отжать максимум спирта из браги в поточном режиме, и только потом ухе рисовать пружины. Кроме того, нужно позаботиться об удалении из системы пробок воздуха и углекислого газа. Это немаловажно.
борбос
Доктор наук
UA
762 83
Отв.3 30 Авг. 10, 09:46, через 37 мин
борбос, ты не с того начал. С конца. Рисовать аппарат нужно в последнюю очередь. В первую очередь нужно вычислить тепловые балансы, посмотреть где тепло надо добавлять, а где отнимать, во-вторых - продумать конструктив, позволяющий отжать максимум спирта из браги в поточном режиме, и только потом ухе рисовать пружины. Кроме того, нужно позаботиться об удалении из системы пробок воздуха и углекислого газа. Это немаловажно.Это не конструктив,а просто идея(эскиз).
Игорь, 30 Авг. 10, 09:09
1.Получится-ли отобрать пары спирта пропуская брагу по змеивику опущеному в нагретую до 100-105* жидкость?
2.Можно-ли для конденсации паров спирта использовать брагу?
3.Получится-ли для предварительного подогрева браги использовать отработанную барду?
ГДЕ ГРАБЛИ???
Flyer
Научный сотрудник
Киев
441 114
Отв.4 30 Авг. 10, 10:43, через 58 мин
Идея рабочая:
1) подогреваем брагу
2) барда идет уже охлажденная
3) СС нужно будет до охолаживать
4) теплообмнники барда/брага и брага/СС - нужно делать звеевиковые трубу в трубе (те что на рисунке однозначно не пойдут.
5) продумать как чистить в случае засорениея.
6) продумать как избежать застойных зон что там всякий мусор не нсобирался.
Все нужно просчитать.
1) подогреваем брагу
2) барда идет уже охлажденная
3) СС нужно будет до охолаживать
4) теплообмнники барда/брага и брага/СС - нужно делать звеевиковые трубу в трубе (те что на рисунке однозначно не пойдут.
5) продумать как чистить в случае засорениея.
6) продумать как избежать застойных зон что там всякий мусор не нсобирался.
Все нужно просчитать.
борбос
Доктор наук
UA
762 83
Отв.5 30 Авг. 10, 11:05, через 22 мин
нужно делать звеевиковые трубу в трубе (те что на рисунке однозначно не пойдут.Flyer, 30 Авг. 10, 10:43Может и не змеики а теплообменники рубашечного типа как из термоса.
борбос
Доктор наук
UA
762 83
Отв.6 30 Авг. 10, 11:11, через 6 мин
Все нужно просчитать.Flyer, 30 Авг. 10, 10:43Как посчитать длину и диаметр трубки для испарения спирта из 35грамм браги в минуту,если трубка будет нагрета допустим до 100-110*
Игорь
Академик
-
7.4K 3.7K
Отв.7 30 Авг. 10, 11:44, через 33 мин
будет нагрета допустим до 100-110*Если в трубке брага, её невозможно нагреть до 110 градусов пока вся брага не испарится или если не поднять давление. Ты пытаешься увидеть процесс в статике, а он динамичен. Идет непрерывный поток тепла - от ТЭНа в маслу, от масла к трубке, от трубки к браге. В таком процессе температура двух любых точек на линии от ТЭНа к браге изменяется.
Получится-ли отобрать пары спирта пропуская брагу по змеивику опущеному в нагретую до 100-105* жидкость?
Не получится.
а) Брага, барда стремится течь вниз, а пар хочет подниматься вверх. Объем пара будет в 100 раз больше,чем объем жидкости. Пар будет постоянно выплёвывать брагу обратно в емкость.
б) Если на внутренней поверхности змеевика постоянно и непрерывно будет испаряться брага, представь как змеевик забьётся за пару суток или недель.
в) Для получения в непрерывном режиме 10 литров самогона в сутки, нужно ежесекундно передавать браге, находящейся на границе кипения, 186 джоуллей тепла, то есть нагрев для испарения должен составлять 186 ватт. По твоей схеме это тепло должно быть передано от ТЭНа с температурой - скажем - 200 градусов, к змеевику с температурой 100 градусов через слой масла толщиной - скажем - 1 сантиметр.
Теплопроводность масла при толщине слоя 1 см и перепаде температур 100 градусов составит 130 Вт/м2, значит площадь поверхности змеевика должна быть 186/130 = 1,4 м2. Если змеевик накрутить из трубы - д.12, её понадобится 37 метров, а ТЭНы должны находиться не дальше 1 сантиметра от витков. Если будет дальше - витков понадобится больше. Не слишком ли массивная конструкция для недельного выполнения задачи, которую можно выполнить за 2 часа на простой перегонной системы?
Можно-ли для конденсации паров спирта использовать брагу? Лентяй. Я же дал тебе принцип расчета. Балансы надо считать. Тут есть рациональное зерно.
Можно, но надо оценить некоторые моменты. Для конденсации самогона нужно отнимать от паров 186 джоулей тепла в секунду. При этом температура пара и конденсата будет градусов 80. Значит брагу выше 80 градусов с помощью самогонного пара не нагреешь, а фактически удастся нагреть до 75.
Чтобы за сутки нагреть 50 литров браги до с 25 до 75 градусов, её нужно греть со скоростью 117 джоулей в секунду.
Значит если в непрерывном процессе с помощью браги конденсировать пар, который образуется из этой браги, брага нагреется до 75-80 градусов, и при этом 60% пара сконденсируется. При разных содержаниях спирта в браге это значение может немного плавать, но тенденция будет та-же. Брагу паром нагреть можно, но не до кипения, пар брагой сконденсировать можно, но не полностью. При этом нужно учесть, что при нагреве браги будет много газообразных выделений (не пара), и нужно продумать пути отвода этих газов.
Получится-ли для предварительного подогрева браги использовать отработанную барду? Можно, но есть ли смысл? Есть два варианта - брагу греть сначала бардой, а потом конденсируемым самогоном, или наоборот - сначала паром, а потом бардой. Оба варианта хромают.
Если греть сначала бардой, а потом паром, всё плохо. Если температура браги до встречи с паром будет на 25 градусов, а выше, мы всё равно не сможем нагреть её паром выше 80-ти, но сконденсируем намного меньше самогона.
Если греть сначала паром, а потом бардой эффект будет, но смехотворный. Барда не сможет испарять спирт из браги, так как по объему её меньше, и прогрев брагу на 10-15 градусов до границы кипения, она сама остынет на 12-18 градусов, температура барды и браги сравняются и передача тепла прекратится. Теплообменник должен быть достаточно большим, так как разность температур барды и браги очень невелика.
Максимальное количество тепла, которое барда может передать браге - всего 23 ватта, для испарения спирта всё равно предстоит отдать уже нагретой до кипения браге 186 ватт для выпаривания спирта, так может дать 209 и не морочится с проблемным теплообменником барда-брага?
Игорь
Академик
-
7.4K 3.7K
Отв.8 30 Авг. 10, 12:06, через 23 мин
Борбос, я уже писал тебе, что вопросы рекуперации имеют свои тонкости, я на них остановился предыдущем сообщении. Но это вопрос второстепенный. Первостепенный вопрос - испарительная часть. Принципиально неверно пытаться долго греть брагу на длинном трэке. Не угадаешь. В итоге либо получишь самогон крепостью 20%, испарив много воды, либо значительное количество спирта сольешь в канализацию.
Принципиально верная система выпаривания спирта - у Игоря223. в его полунепрерывном агрегате, и греет он паром, направляя его навстречу стекающей вниз браге. Для более-менее полного освобождения барды от спирта нужно иметь 5-10 ступеней разделения.
PS... навеяло выделенным - "Общество освобождения барды от спирта"
Принципиально верная система выпаривания спирта - у Игоря223. в его полунепрерывном агрегате, и греет он паром, направляя его навстречу стекающей вниз браге. Для более-менее полного освобождения барды от спирта нужно иметь 5-10 ступеней разделения.
PS... навеяло выделенным - "Общество освобождения барды от спирта"
Flyer
Научный сотрудник
Киев
441 114
Отв.9 30 Авг. 10, 12:32, через 26 мин
Во всех промышленных установках используеться рекупереция тепла. Брага подогреваеться в дефлегматоре и отходящей бардой. В браге есть она неприятная вещь - она пениться с выделением неконденсирующегося газа (СО2), по этому нужно будет использовать трубу как на мой взгляд не мение 20 мм в диаметре, а то может и по более.
Игорь
Академик
-
7.4K 3.7K
Отв.10 30 Авг. 10, 12:37, через 5 мин
Flyer, Чтобы эта неприятность не вызывала проблем, брага по змеевику должна подниматься снизу вверх навстречу пару. В верхней точке должен быть свободный излив браги в испарительную емкость (колонну?)
борбос
Доктор наук
UA
762 83
Отв.11 30 Авг. 10, 12:44, через 8 мин
Принципиально верная система выпаривания спирта - у Игоря223. в его полунепрерывном агрегате, и греет он паром, направляя его навстречу стекающей вниз браге. Для более-менее полного освобождения барды от спирта нужно иметь 5-10 ступеней разделения.Игорь, 30 Авг. 10, 12:06Спасибо очень понятно и доступно.
Идея с выпариванием спирта мне почему-то не нравится.
Игорь
Академик
-
7.4K 3.7K
Отв.12 30 Авг. 10, 23:01
Идея с выпариванием спирта мне почему-то не нравитсяборбос, 30 Авг. 10, 12:44Как ни крути, ты тоде собираешься его выпаривать тем паром, который поднимается от нагретой браги.
наверное правильная схема - линас. Нагрев надо производить через теплопроводную стенку трубы, в которой происходит... процесс ректификации без отбора. Причем достаточно энергоёмкий процесс. А площадь контакта должна достаточной для передачи достаточного количества энергии, которого хватит для выпаривания спирта из браги. Надо думать.
oleg
Научный сотрудник
прибалтика
1.1K 389
Отв.13 30 Авг. 10, 23:52, через 51 мин
PS... навеяло выделенным - "Общество освобождения барды от спирта"Игорь, 30 Авг. 10, 12:06Неплохая абревиатура для форумского значка - брелка!
Игорь
Академик
-
7.4K 3.7K
Отв.14 31 Авг. 10, 00:17, через 25 мин
ОСВОД...
Общество Спасения Водки От Дерьма
Общество Спасения Водки От Дерьма
