Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка)

В итоге весь спирт в каналью уйдётУрий, 25 Июля 24, 21:47

почему?

Добавлено через 7мин.:

брага в прогретую колонну подаваться начнёт. какая разница кто насос запустит, я или термостат, главное в холодную не лить и снизу ещё термостат на темп. барды, темп. упала насос остановился (это уже реализовано). допускаю что я что то упустил.

: колонна прогрелась термостат включил насос и реле времени, брага пошла темп. упала, термореле реле времени отключило, работаем, брага кончилась термостат р.в включил, время вышло, всё обесточилось. как то такgxtkjdjl, 25 Июля 24, 21:36

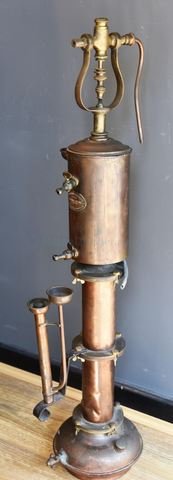

Вот такая хреновина делала это всё совершенно аналоговым образом при помощи игольчатого клапана и земного притяжения =)

Crabe, что это? из знакомого только попугай вижу

что это?gxtkjdjl, 25 Июля 24, 22:10

Бражная колонна для дома, французы такую выпускали в 19 веке. Щас покопаюсь, найду инструкцию =)

Добавлено через 6мин.:

"besnard"

Перегонный куб Besnard, несмотря на свои небольшие размеры, работает точно так же, как и большие промышленные колонны. Рисунок 42 изображает его в разрезе. Котел A, нагреваемый печью, увенчан небольшой колонной B с тарелками, а затем винным подогревателем С, в котором вино, подлежащее дистилляции, нагревается за счет конденсации паров спирта.

Вино, поступающее из бочки, расположенной примерно на уровне D, поступает через трубу D, проходит через температурный регулятор NHQ, который регулирует его поток, и поступает через O в винный нагреватель. Перелив из винного нагревателя перетекает через трубку G и стекает на тарелки колонны B, где происходит испарение. Истощенного состояния вино достигает в котле А, где выделяемые им пары используются для нагрева колонны. Барда непрерывно выходит через сифон F.

Пары спирта, выделяющиеся в тарельчатой колонне, поднимаются в конусе P, проходят в змеевик, где они конденсируются поступающим холодным вином, и попадают в S, чтобы пройти сначала в измерительную пробирку E, а затем в контейнер.

Крепость алкоголя зависит от скорости течения вина. Чем обильнее оно поступает, тем больше конденсирует спиртовые пары и тем выше крепость. Как только скорость потока, соответствующая желаемой крепости, достигнута, она автоматически регулируется регулятором QHN. Q — это своего рода сплющенная линза, сделанная из тонкой меди и наполненная спиртом. Она опирается на кронштейн, подвешенный к крышке холодильника, и омывается парами дистилляции. Спирт в линзе нагревается, расширяется и частично превращается в пар. Линза выпирает, приподнимает опирающуюся на нее трубку и таким образом несколько уменьшает проход вина в трубке DN. Таким образом, поток вина постоянно увязан с температурой. Регулировка осуществляется гайкой H, которая более или менее сжимает резиновую грушу, вставленную в трубку.

Перегонный аппарат непрерывного действия Беснара в основном используется дистилляторами для перегонки вин, осадка, сидров, пикетов и т.д. Он дает алкоголь крепостью 60-70 градусов с первичного сырья. Когда вы хотите получить спирт крепостью 80-90 градусов из вина или выжимок, достаточно между холодильником и колонной B вставить еще одну аналогичную колонну, называемую ректификационной, что дает более полную дефлегмацию.

мне бы ещё узнать есть ли грабли при подаче пара с низу прямо через барду типа как тут [сообщение #14060934] но без димрота-подогревателя. лучше, имхо спросить, чем переделывать.gxtkjdjl, 25 Июля 24, 21:36

С парогенами не работал, сразу говорю...
Если булькать в брагу, то при любых коллебаниях в парогене может всасать брагу, однако есть решение - обратный клапан.
И второй косяк - бульки. Возьми свою трубу и сунь в чайник, подай свою напругу в чайник и посмотри как будет происходить кипение. Да, еще герметезируй всё, чтобы пар выходил только через твою трубу. Ну и пусть будет не вода, а брага.
Бульки поднимаются по трубе и создают нижний захлеб.
У меня колона перевернутой буквой т. В нижней части тэн. Зеркало барды закрывает тэн, но не доходит до самой трубы. Когда я сунул новую приблуду - теплообменник барда-СС, то уровень зеркала поднялся (в статике было норм, а в динамике он выростал) и пошли захлебы.

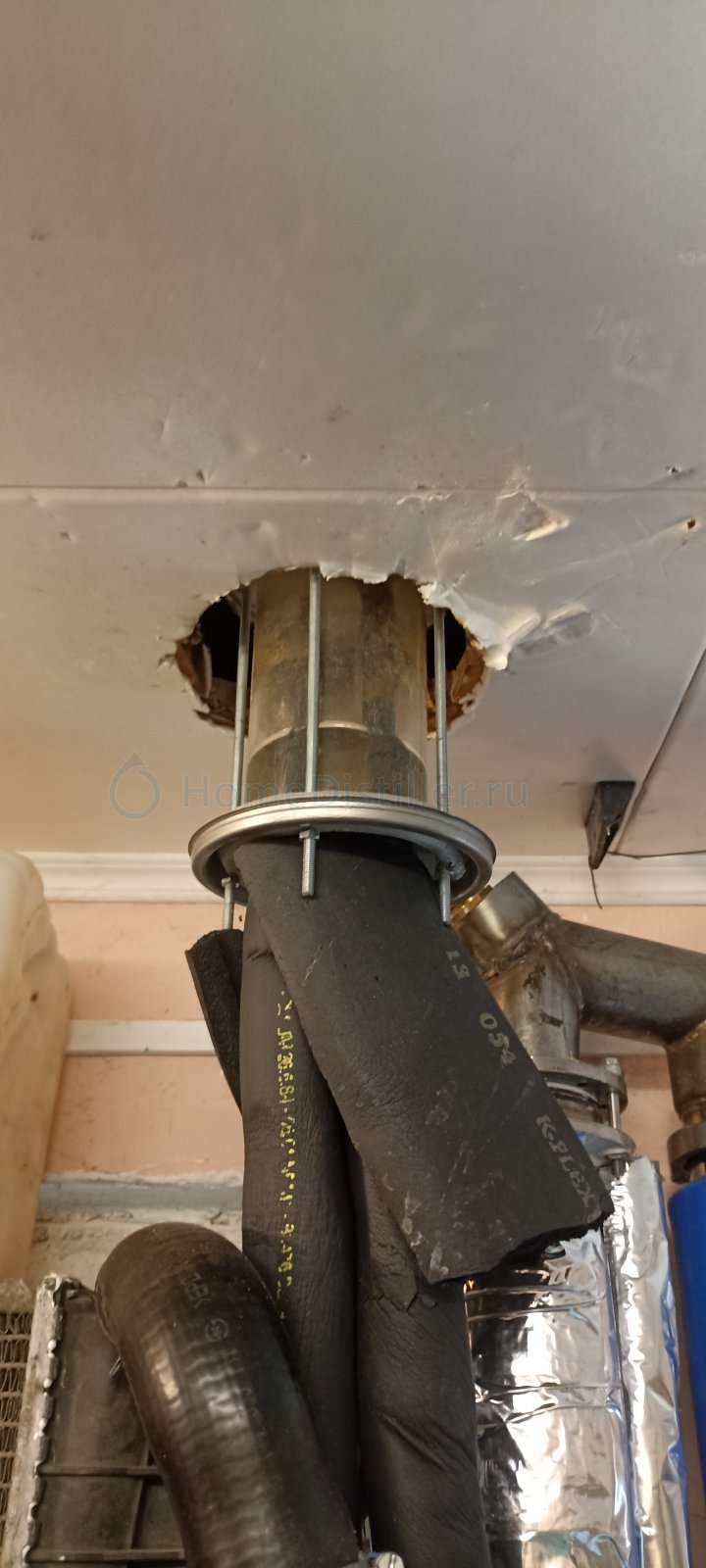

Я не просто так потолок пропилил, поднимая колону)))

то уровень зеркала поднялся (в статике было норм, а в динамике он выростал) и пошли захлебы.deen, 26 Июля 24, 00:06

Дело не в том что уровень подымается и это далеко на "зеркало" а в том что пар по узкой трубе выкидывает барду в колонну на подобие эирлифта, нужно расширение внизу колонны или труба большего диаметра, что бы пар и жидкость разошлись. Например ТЭН на 1 1/4" в 2" трубе не работает (требует сепарационного пространства) а в 3" - норм. Ну и вертикально поставить его проблем нету, нужно где-то 400мм для 12кВт что оставляет около 2м на саму НБК.

Ну и вертикально поставить его проблем нету,dee, 26 Июля 24, 09:13

вертикально тоже 3" надо или уже на 2 заработает?

Добавлено через 3мин.:

а в том что пар по узкой трубе выкидывает барду в колоннуdee, 26 Июля 24, 09:13

чем это не айс, труба длинная 1.7м (20см под медную рпн, дальше тарелки, подача браги ниже рпн, на тарелки) до выхода спиртового пара не долетит.

вертикально тоже 3" надо или уже на 2 заработает?gxtkjdjl, 26 Июля 24, 09:55

Это про вертикальное расположение да и 3" 90° поворот не сильно сэкономит высоту, сантиметров 25 а цена на него пока что неприличная. Не айс такого процесса в закидывании барды вверх по колоне и как следствие в захлебе на контактном устройстве, что бы этого избежать высота колонны впустую тратится на сепарационное пространство

Бульки поднимаются по трубе и создают нижний захлеб.deen, 26 Июля 24, 00:06

почему?gxtkjdjl, 25 Июля 24, 21:53

потому,что НБК очень инерционна и любое дрочево с вкл-выкл это потери.

Урий, вкл (насоса) будет только после прогрева, а выкл как брага закончится.всё. выключение насоса при проливе в некоторых автоматиках уже и так реализовано.

Добавлено через 5мин.:

т.е включил тены включил "автоматику", вода в п.г закипела, колонна прогрелась насос запустился, подошёл (потому и ") выставил на насосе рабочую подачу и всё. он выключится только после того как брага поступать перестанет или (нештатка) неотжатая брага в каналью пойдёт. не какого рукоблудства с вкл-выкл. не спирт на рк делаем де.

выключение насоса при проливе в некоторых автоматиках уже и так реализовано.gxtkjdjl, 26 Июля 24, 17:24

Я в курсе. Только пролив,захлёб протечка шланга это аварийные случаи и их лучше не допускать. А уж если произошло то просто выкл. и сигнализация.
Надеяться на то что дешманские термостаты автоматизируют увеличенную нагрузку на колонну я не советую.

автоматизируют увеличенную нагрузку на колоннуУрий, 26 Июля 24, 17:39

коллега расшифруй если не влом. какую они

увеличенную нагрузкуУрий, 26 Июля 24, 17:39

их дело насос запустить и выключить ели что не так. датчик разлива тоже есть пищит и насос выключает если под ним или около его мокро стало

Crabe,
Какая прелесть!
Помню за киросином с бидоном ходил.

пролив,захлёб протечка шланга это аварийные случаиУрий, 26 Июля 24, 17:39

Так коллегам, нашим, этим, без этого никак, скучно и писать неочем)))

Добавлено через 3мин.:

400мм для 12кВтdee, 26 Июля 24, 09:13

.. Или потолок пропилить, или еще какую херобору прикрутить.. Весело!!!

Добавлено через 2мин.:

под ним или около его мокро сталоgxtkjdjl, 26 Июля 24, 17:44

часто такое случалось??

часто такое случалось??Maik2407, 27 Июля 24, 14:07

нет, но может и случится трубка то в насосе не вечная, хоть двигаю её (у меня цельная 2 или 3 метра)в насос
заряжена. и маслом силиконовым мажу.да и не хожу не куда при перегоне. (в комнату с кухни если только)

коллега расшифруй если не влом. какую они
увеличенную нагрузкуgxtkjdjl, 26 Июля 24, 17:44

Может я тебя не так понял, но знаю и по себе и по другим, что рано или поздно счастливые обладатели НБК,намучавшись по началу но наладив со временем режим, начинают задумываться о том как бы увеличить производительность.
Вот тогда и начинаются игрища с автоматизацией.
А так то НБК в нормальном,не напряжном режиме очень стабильный инструмент.

начинают задумываться о том как бы увеличить производительность.Урий, 27 Июля 24, 16:29

за увеличение производительности пока не задумываюсь, а

игрища с автоматизациейУрий, 27 Июля 24, 16:29

просто интересно собрать, посмотреть работает или нет.

Добавлено через 1мин.:

как говорится-мужик от ребёнка отличается только хуем и аппетитом.

может и случится трубка то в насосе не вечнаяgxtkjdjl, 27 Июля 24, 14:30

Так не проще ли, перегнав 3-4 тонны Браги, посмотреть на нее, заменить, или принять решение о замене чуть позже, чем городить огород, датчикиуятчики, провода, реле, и прочии дела?

Добавлено через 7мин.:

просто интересно собрать, посмотретьgxtkjdjl, 27 Июля 24, 16:37

а ты на машине ездишь?.. Собери автоматика, или датчик прикрути, на колеса, чтоб степень износа резины показывал, тоже интересно же!!
Если пешком гоняешь, можно к штиблетам что-то придумать, чтоб износ контролировать,,, намного интереснее, мне так кажется!!))

Так не проще ли, перегнав 3-4 тонны Браги, посмотреть на нее, заменить, или принять решение о замене чуть позже, чем городить огород,Maik2407, 27 Июля 24, 18:33

Не, не проще. Иногда трубка в насосе и 3-4 тонны перекачивает, а то и больше. А бывает и на пол. куба её не хватает, при прочих равных. Почему- хз...

а ты на машине ездишь?.Maik2407, 27 Июля 24, 18:33

нет.

Собери автоматика, или датчик прикрути, на колеса, чтоб степень износа резины показывал, тоже интересно же!!Maik2407, 27 Июля 24, 18:33

не интересно. я вообще к технике равнодушен, а на оружие что то прикручивать чревато,только с.а и остаются.

Если пешком гоняешь, можно к штиблетам что-то придумать, чтоб износ контролировать,,, намного интереснее,Maik2407, 27 Июля 24, 18:33

тебе

так кажется!!Maik2407, 27 Июля 24, 18:33

Добавлено через 4мин.:

Maik2407, так пишешь как будо тебя за известные органы взяли и заставляют

городить огород, датчикиуятчики, провода, реле, и прочии делаMaik2407, 27 Июля 24, 18:33

(не в огорчение) не надо так не делай. у кого какие интересы, я вот смарфоны не признаю, но не хожу по улице с мототком, не у кого их не забираю и не расхерачиваю тут же. даже помыслов таких нет, просто мне не надо.
