Охладитель моего самогоного аппарата

хочу сделать куб на 320литров,какой понадобится змеевик,сколько метров трубки,какой ее диаметр,max-sayan84, 08 Дек. 14, 19:22

Диаметр трубки змеевика, его длина и все остальное не зависит от об/ема куба ни в коей мере, это зависит исключительно от количества теплоты который этот самый змеевик будет утилизировать, то есть все зависит от того, как и чем ты будешь греть бак, газом или тэнами? - есть на форуме калькуляторы и таблицы, ищи в ЧАВО или где то там, а вот ежели действительно на костре тогда чем больше тем лучше /костры они ведь разные бывают/

нержавеющая трубка диаметром 10 мм
труба металлопласт 25 мм
два переходника (мама гладкие 10 мм-папа 1/2")
два тройника (3 мамы 1/2")
2 переходника (папа 1/2"-мама металлопласт 25 мм)
2 переходника (папа 1/2"- мама ерш)Kraliv, 28 Нояб. 14, 10:40

Почти все понял но -
1) какая длина трубы из нержавки
2) какая длина трубы металлопласт
3) переходник папа 1/2"- мама ерш - это как я понимаю для охлаждения, почему мама ?

Я сделал проще.
Взял 3 метра медной трубки 10мм. Купил в хозмаге переходник для канализационных труб 100мм, соединил его с удлинителем (30см длины труба для канализации того же диаметра) С двух сторон купил стандартные 100мм заглушки. На заглушках просверлил дырки 20мм, и на прокладки посадил медную трубку (предварительно концы завальцевав и подогнав под фитинги (1/2дюйма)) ну и пару сосок прикрутил с двух сторон на силиконовые прокладки, для подачи и слива воды.

Предпочтительней все же нержавейка или стекло.)))

Шугало, Откуда такая уверенность? Про стекло?

Шугало, Откуда такая уверенность? Про стекло?

Pahello, 17 Янв. 16, 22:48

В нем вско меньше гадости чем в мели или олове.

Достался по наследству охладитель, такой же как на фото выше, трубка нержавейка 7мм, проходное отверстие 5мм, длинна трубки 3м60см. Вопрос, достаточно ли такой трубки и такой длинны для нормального охлаждения? Всем спасибо за ответы!

Сегодня сделал подставку,охладитель хотел сам сделать но случайно нашел в магазине,выход только толстоват

Сегодня сделал подставку,охладитель хотел сам сделать но случайно нашел в магазине,выход только толстоватBadBoy, 03 Марта 16, 17:24

если уж решил почти горизонтальное исполнение, то соски охладителя хотя бы вверх поверни... но чем ближе к вертикали, тем феншуйней...

Спасибо,я только учусь

Вот. Сделал за выходной, не торопясь. Час резал, сверлил, обтачивал и подгонял размеры, полчаса паял и пару часов обрабатывал надфилями и шкуркой нулевкой для придания эстетичного вида. Спокойно перерабатывает около 3 киловатт, делал для первого перегона.

Если нужен простой холодильник и не дорого, то я начинал с этого

Ввод и отвод охлаждения (воды) через соскИ(вентили) от бескамерных шин. Корпус из канализационной трубы ф110 мм.
Змеевик из медной трубки ф10 или 12 мм.
На вентилях диаметр посадочного места 12 мм(если не изменяет память) В корпусе просверлить отверстие ф11,5-12 мм. под вентили, сами вентили изнутри протащить наружу до фиксации на посадочном месте. Торцы закрыл оргстеклом с отверстиями под медную трубку. Все щели залил эпоксидной смолой.
Отработало не один год. До сих пор лежит на полке- жалко выбросить.
Был расположен ВЕРТИКАЛЬНО на штативе.

зайти в магазин грузовых запчастей и купить медной трубки или пойти к кондейщикам и у них купить трубку.zapchem, 19 Нояб. 14, 17:30

трубку медную надо брать в магазине сантехники и желательно для горячей воды

Может попробовать собрать охладитель с помощью (испарителя) потрахов старого холодильника(амиачного) или оконной кондишки,не надо воды и тем более большинство кипятят тэнами т.е. пользуются электричеством.

Применение бытового холодильника здесь уже обсуждалось. Мощность (холодопроизводительность) его слишком мала. Нет смысла. Там температура низкая, а мощность невелика, он же не для охлаждения, а в основном для хранения (поддержания температуры).  А то бы наши холодильники нас без штанов оставили.

его слишком малаbuddy, 07 Июня 16, 09:24

Поэтому народ идет по пути запасения. пластиковые бутылки с водой замораживает , а потом их использует в кольце змеевика в баке с водой.

Можно ли надеть на медную трубку 10 внутрениий, фитинг 16 для металопласта? Он туда с натягом заходит обмотать трубку фум лентой на конце и одеть кольцо обжимное и обжать гайкой? И диаметр фитинга 8 внутрений не повлияет на проход продукта? Будет такой вариант работать?

Добрый день, коллеги!

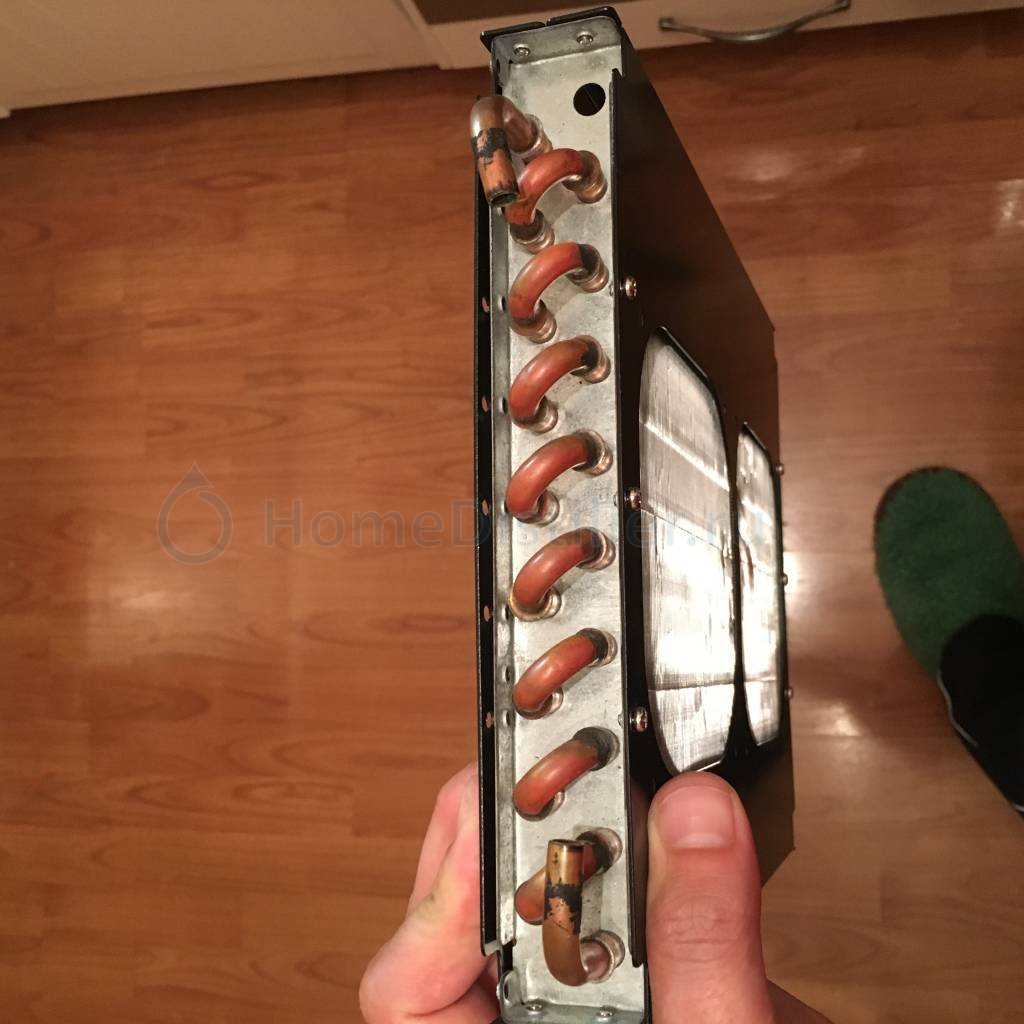

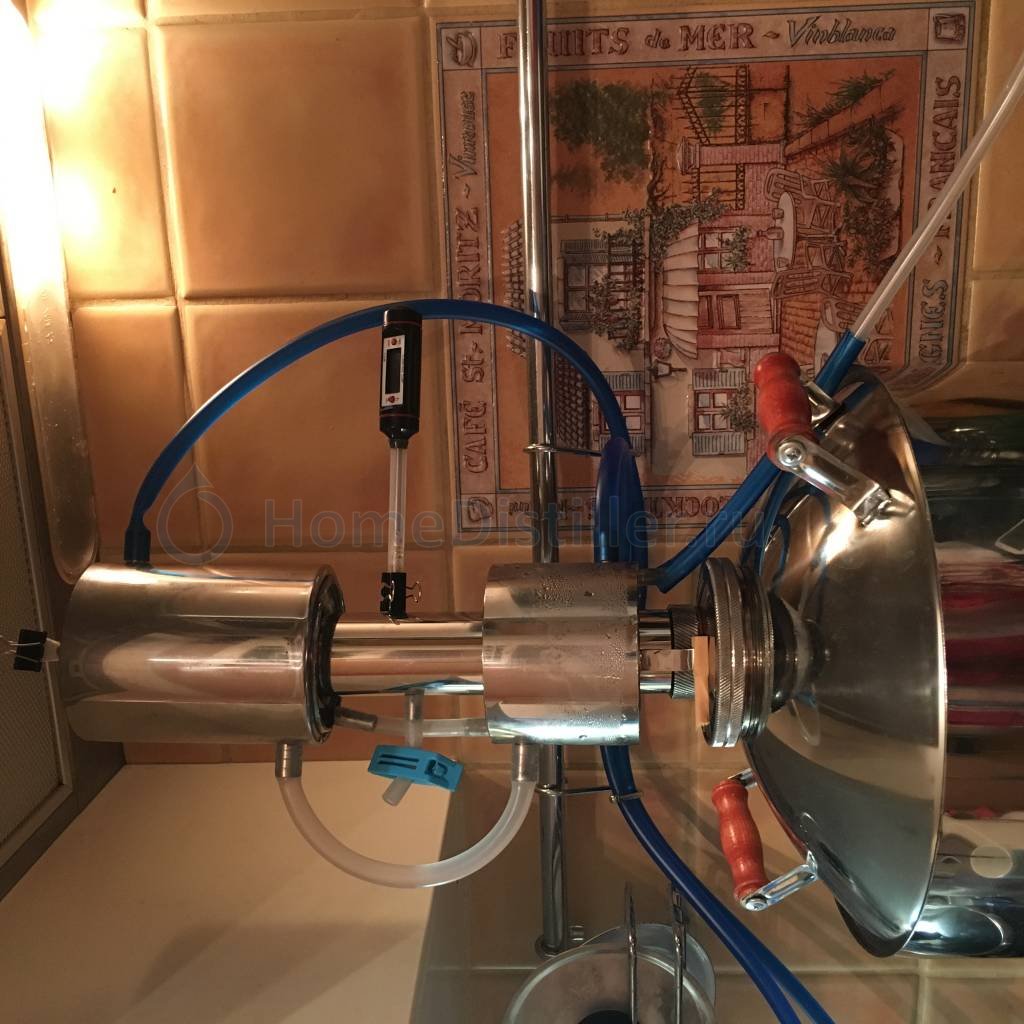

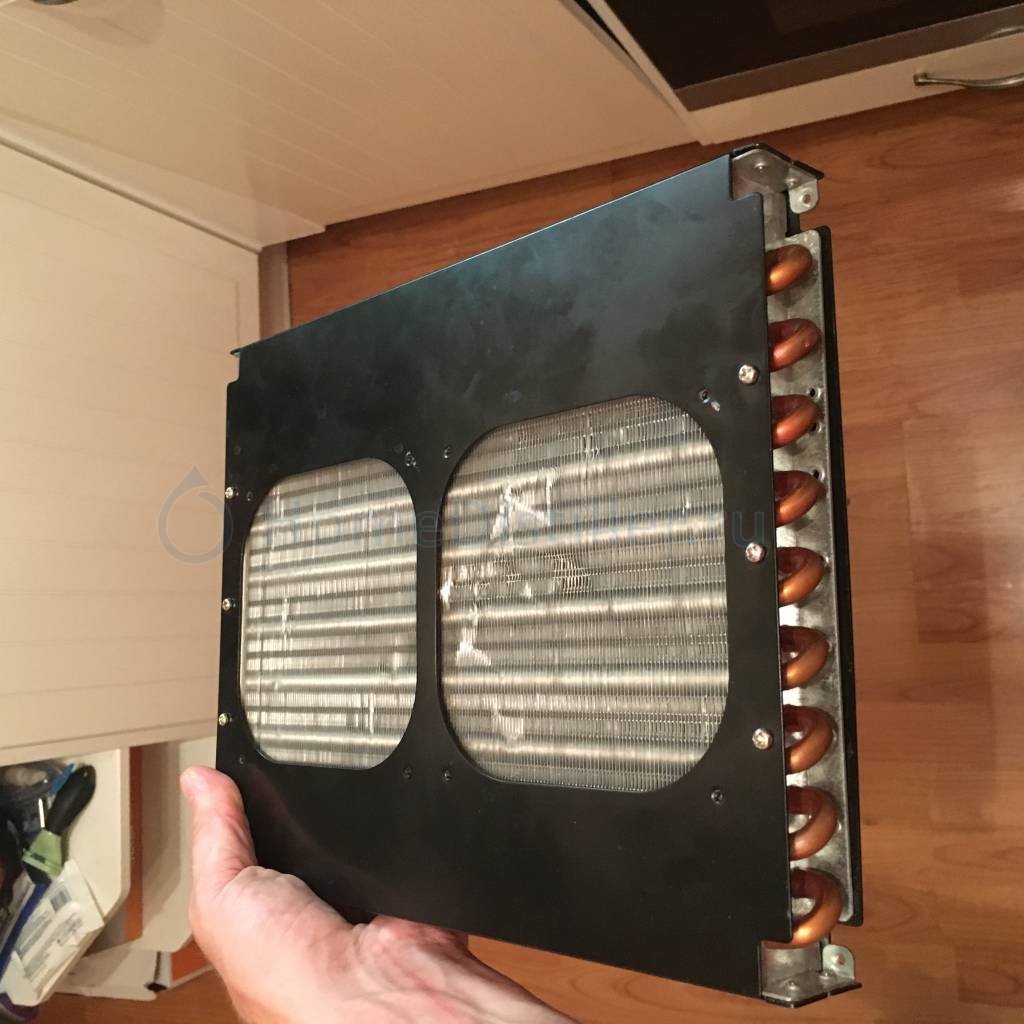

Подскажите будет ли какой-то эффект от добавления к аппарату 12 БКДР вот такого холодильника? Может ли это повысить скорость перегонки или дать укрепление?
И как лучше - вместо штатного нижнего холодильника или после него?

Pavlikk1981, такие радиаторы обычно в автономной системе охлаждения используют - сбрасывают температуру охлаждающей жидкости (вода, вода+до 40% головных фракций).
в качестве доохладителя я бы не стал использовать такую конструкцию - это типа змеевика с воздушным охладждением. в нем болезнь известная будет - булькание+скачки давления в кубе.

почитай [Автономная система охлаждения]

такие радиаторы обычно в автономной системе охлаждения используютSedoY, 04 Июля 16, 14:55

Подозреваю, что и для автономной системы охлаждения маловат будет. Утилизует, скорее всего, 1-1,5квт. Точные размеры непонятны.
