Регулятор мощности для ТЭНов

Прошу помощи ! Как защитить симистор от пробоя при коротце на тэне? Рм2 bta41b. заранее спасибо всем ответившим

Как защитить симистор от пробоя при коротце на тэне? Рм2 bta41b. заранее спасибо всем ответившимМишаня слободской, 08 Авг. 25, 14:02

Симистор закрыть принудительно не получится - он закрывается после спадания тока до нуля, поэтому быстродействующие защиты не будут работать. Либо ставить защиту по превышению тока и дроссель (но тогда показометр мощности будет показывать фигню, и максимальная мощность упадет), который не даст мгновенно вырасти току до опасных значений, либо ставить быстродействующий предохранитель и очень мощный симистор (а к нему на управляющий электрод, возможно придется ставить усилитель тока), который не успеет сгореть раньше предохранителя.
ЗЫ: А вообще, bta41 не такой уж и дорогой, а короткое на Тэне не такое и частое явление, чтобы заморачиваться - поменяешь когда-нибудь симистор вместе с тэном и все.

Как защитить симистор от пробоя при коротце на тэне?Мишаня слободской, 08 Авг. 25, 14:02

А как может появиться коза на ТЭН-е? Это надо, чтобы он пробил на корпус сразу на обоих выводах. Если стоит дифзащита, очень маловероятно.

А как может появиться коза на ТЭН-е? Это надо, чтобы он пробил на корпус сразу на обоих выводах. Если стоит дифзащита, очень маловероятно.Весельчак Ы, 10 Авг. 25, 16:30

Если корпус заземлен и пробой около фазного вывода.

А как может появиться коза на ТЭН-е?Весельчак Ы, 10 Авг. 25, 16:30

Очень просто- оплавились со временем провода, подходящие к тэну и коротнули. Сечение соответствует, но время не щадит никого. Понимаю, что периодически нужно проводить профилактику, но что случилось, то случилось .

Друзья, собираю делитель напряжения, возник вопрос по диодам. Диоды нашел/купил, д247, совсем немного не влазят на радиатор. Думаю напильником или болгарочкой срезать немного с юбочек, не больше миллиметра. Фото прилагаю, то где надо срезать показал красными линиями.

Я просто в этих вопросах совсем не копенгаген. Как там эти диоды устроены, может там вакуум... или просто герметичность нужна...

Думаю напильником или болгарочкой срезать немного с юбочек, не больше миллиметра_Stepa, 17 Окт. 25, 02:45

А в чём проблема пересверлить отверстия,ну или расшарошить в стороны?
Не,ну если хочется-можно и срезать.
Нет там никакого вакуума.
Так что

Диоды нашел/купил, д247,_Stepa, 17 Окт. 25, 02:45

Где вы только это г...вно находите? Купи мост типа KBPS на напряжение от 500В и ток ампер 25 и используй оттуда сколько тебе надо диодов. На радиатор становится идеально.
Зы: "делитель напряжения" это для чего? Вырезать полпериода?

собираю делитель напряжения, возник вопрос по диодам_Stepa, 17 Окт. 25, 02:45

диоды - они не делят, они выпрямляют

д247, совсем немного не влазят на радиатор. Думаю напильником или болгарочкой срезать немного_Stepa, 17 Окт. 25, 02:45

прислушайся к совету santax1, купи https://www.chipdip.ru/...suggest_product. Цена - полпачки сигарет или бутылка пива.
Хотя бы потому что это изолированный мост, на радиаторе фазы не будет

Ждём Виктрыч,
Он разложит по полочкам на кой оно надо

А в чём проблема пересверлить отверстия,ну или расшарошить в стороны?Урий, 17 Окт. 25, 05:08

Да не в радиаторе дело, там дырок то нет, просверлю где надо. Дело в том что паять не хочу. На фото там видел шину латунную, вот в ней выводы зажму, что б разборная конструкция была. Надо что б на шине в 10 дырок поместилось 4 диода. Дома был кусочек шины на 4 дырки, примерил, подходит идеально. Поехал купил длинную на 20(на две по 10 распилю), сука, дырки чуть ближе друг к другу, чуток не влазит. Всего 8 диодов будет, 2 группы по 4.

диоды - они не делят, они выпрямляютVolume, 17 Окт. 25, 08:35

У тебя выпремляют, у меня делить будут, как миленькие.

Хотя бы потому что это изолированный мост, на радиаторе фазы не будетVolume, 17 Окт. 25, 08:35

Не особо понимаю как я мост могу для моей цели использовать.

в ней выводы зажму_Stepa, 17 Окт. 25, 12:58

Изверг ты !
И опять таки у тебя на радиаторе фаза будет (и на шине то же)

герметичность нужна_Stepa, 17 Окт. 25, 02:45

да, корпус герметичный. И изолятор внутри стеклянный.

Два диода из моста задействовать? А ну если так... можно получается. Где ж вы раньше были со своими советами, когда я спрашивал какие диоды купить... Щас уже не буду переделывать. Диоды уже есть, а мост или искать или две недели ждать, и так задержался на даче, уже ноябрь будет...

Добавлено через 3мин.:

И опять таки у тебя на радиаторе фаза будет (и на шине то же)Newocelot, 17 Окт. 25, 13:09

Будет, ну что с того. В корпусе от компьютерного БП монтирую все это хозяйство, на текстолитовой пластине.

да, корпус герметичный. И изолятор внутри стеклянный.Newocelot, 17 Окт. 25, 13:09

Да там совсем чуток надо спилить, меньше миллиметра думаю, оно влазит даже, перекашивает немного, боюсь когда прикручу напряженность будет на корпусах.

Добавлено через 5мин.:

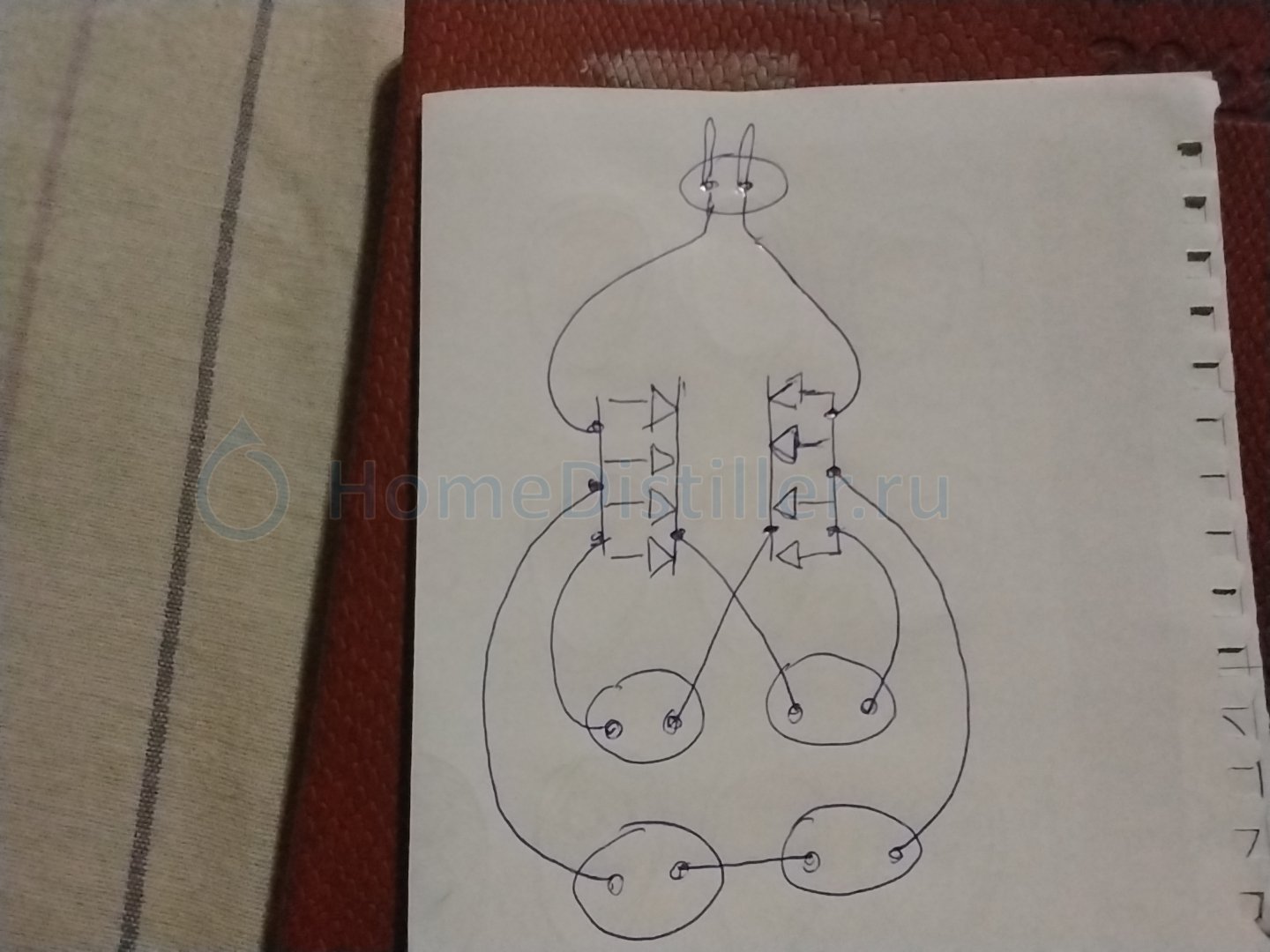

С шинами удобно, все другие провода в них же зажму. Вот так, одна вилка, четыре розетки.

Вот так, одна вилка, четыре розетки_Stepa, 17 Окт. 25, 13:15

Хрень какая-то. Нижние розетки еще будут работать, если в обе по ТЭНу подключить, а верхние - никак. Или ты узел между катодами диодов по центру забыл нарисовать? В таком случае плюсовую (или минусовую) половину моста идеально было бы задействовать.

Хрень какая-то. Нижние розетки еще будут работать, если в обе по ТЭНу подключить, а верхние - никак.santax1, 17 Окт. 25, 14:35

А внимательнее если посмотреть? Верхние разетки делят между собой период, пол периода одна, пол периода вторая. Нижние включают тэны последовательно.

А внимательнее если посмотреть?_Stepa, 17 Окт. 25, 14:42

Ну да, согласен.

, собираю делитель напряжения_Stepa, 17 Окт. 25, 02:45

Ты хоть озвучь цель данного творчества.
Я например не понимаю на кой хрен такое извращение.

С KBPC5010 конечно проще бы все получилось, на радиатор от процессора бы его прикрутил и всех делов. Ну клеммы бы обжал. Ну теперь то что, уже готово можно сказать.

А я ведь спрашивал еще в августе. [сообщение #14137011] Нет что бы мост этот посоветовать, вместо этого развели флуда на несколько страниц. Какие тэны луше купить, да как надо мощность считать...

Диоды параллельно включать - не по феншую.
"Да, диоды можно включать параллельно, но это требует соблюдения определенных условий для равномерного распределения тока. Для этого необходимо использовать однотипные диоды с максимально подобранными параметрами (падение напряжения, ток утечки)."

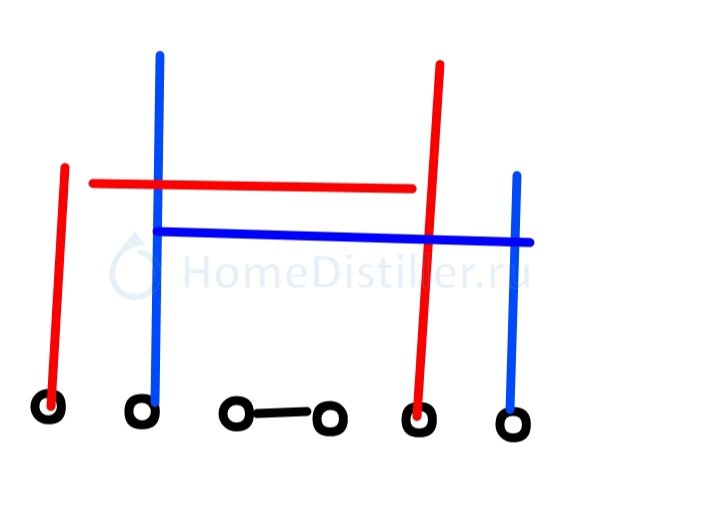

Исходя из рисунка получается, что имеются два Тена с индивидуальными вилками. Я бы просто поставил 3 розетки вряд что бы между дырками соседних розеток был тот же шаг вилки. К левой подключил фазу/ноль. Среднюю короткую. К правой так же фаза/ноль. Всё. Втыкаем вилки в крайние розетки. Тены параллельно и двойная мощь. Передергиваем любую вилку на шаг к средней. Он отключается, но вилка не валяется. Работает оставшийся тен. Одинарная мощь. Передергиваем вилку этого тена тоже на шаг. Они собираются последовательно в половинную мощь.
Всё. Нах диоды. И имеем три ступени мощи. Или поискать переключатель на 4 положения от плитки. В прошлом веке они на каждой первой переносной стояли.
Пс. Само собой корпуса розеток придётся выкинуть и склеить общую коробочку. Или как нить ещё. В столешнице 6 дырок с шагом 19 мм просверлить в один ряд. А розетки снизу на шурупах.
Картинка для наглядности.
