Первый раз работаю с ректификационной колонной.

зачем ставить клапан и игольчатый кранДяптя, 01 Дек. 21, 19:55

Хотя бы для того, что бы иметь возможность заменить или переместить клапан.
У меня пока один клапан, но два УПО - один под дэфом, второй под ЦП. Закончив отбор голов, перекрываю игольчатый кран, снимаю клапан и переставляю его к игольчатому крану под ЦП для отбора тела. Под дефом отбор вновь генерируемых голов регулирую игольчатым краном.
Автоматика рассчитана на один клапан.

yridro, а на хрена клапан на отборе голов?
Добро была бы полная автоматика, а то при переходе на тело всё одно вручную клапан переставлять!

клапан на отборе головНиколя78, 01 Дек. 21, 21:07

Головы отбираю периодикой.

полная автоматикаНиколя78, 01 Дек. 21, 21:07

При использовании ЦП желательно иметь два постоянно задействованных клапана, потому так и поступаю.
Это первая версия от смартдрайва, вторую собираю помаленьку, там иные возможности.

ЦП величина критично?

или я что-то не понял?Дяптя, 01 Дек. 21, 19:55

вся проблема в том что есть евтоматика старт/стоп а места почти нет под клапан чтоб установить его перед доохдадителем, вот и интересуюсь можно ли его впендюрить после доохладителя,жиклеры и тому подобного не планируется, только старт/стоп на отбор тела. В качестве доохладителя идёт холодильник.

Добавлено через 55мин.:

Если подумать логически, то разницы нет где ставить клапан, но всетаки хотелось так сказать поучится на чужих шишках😊🙂🙂может всетаки есть разница для отбора тела.

Длинна ЦП важна?

разницы нет где ставить клапанSinij_kot, 02 Дек. 21, 17:15

На автоматике калибровочное отверстие нужно заново откалибровать, когда отбор выставляешь краном пофиг. Я перенёс ниже доохлодителя , из тех соображений что пластиковый пластик постоянно в горячем спирте греется не милосердно, думаю что холодный проживёт чуть дольше.

Длинна ЦП важна?Консул, 02 Дек. 21, 19:06

Минимум 4 тт максимум 7 тт, в верху колонны высота тт примерно 6 см.

Минимум 4 тт максимум 7 тт, в верху колонны высота тт примерно 6 см.Master_1, 02 Дек. 21, 19:27

Не многовато?

Урий, Почитай, не давно нашёл. sposoby-povysheniya-effektivnosti-ochistki-pischevogo-etilovogo-spirta-ot-primesey-pri-bragorektifikatsii.pdf

ПочитайMaster_1, 02 Дек. 21, 20:17

Ну опять двадцать пять.У тебя БРУ? и непрерывный процесс в котором примеси могут концентрироваться?
ЗАЧЕМ забивать голову промом если у нас КУБОВАЯ?

у нас КУБОВАЯ?Урий, 02 Дек. 21, 22:14

Вот то что нас касается . з
спирта может быть выделено свыше 75% метанола и
других головных примесей. Однако для эффективного
их выделения зона пастеризации спирта должна содержать 14–16 реальных тарелок при величине отбора
1–1,5% головных примесей - непастеризованного
спирта. Эффективностьпастеризации возрастает с увеличением числа тарелок и понижением флегмового
числа.
Для повышения эффективности работы узла пастеризации в верхней части спиртовой колонны было установлено дополнительное число тарелок [8], общее
число тарелок в узле пастеризации составило 14. Сравнение по содержанию примесей спирта, полученного в
спиртовой колонне, содержащей 14 тарелок в узле пастеризации, и в колонне с 8 тарелками в узле пастеризации и последующей очисткой спирта в окончательной
колонне, содержащей 6–7 тарелок, показало примерную равноценность этих способов. Однако очистка
спирта в окончательной колонне требует дополнительного расхода пара 2,5–3 кг/дал, тогда как для пастеризации его не требуется

После эпюрации чистогана никаких изменений замечено не было. Гораздо полезнее оказалось увеличить отбор промежуточных 10см над тарелкой питания рк, с повторной их ректификацией. Производительность такой колонны нужна на столько низкая, что я засомневался в ее необходимости, как дополнительной колонки. За 10 часов-литра полтора этой шамурлы(крепость не измерял, из под кубовой обычно нафиг выливал)

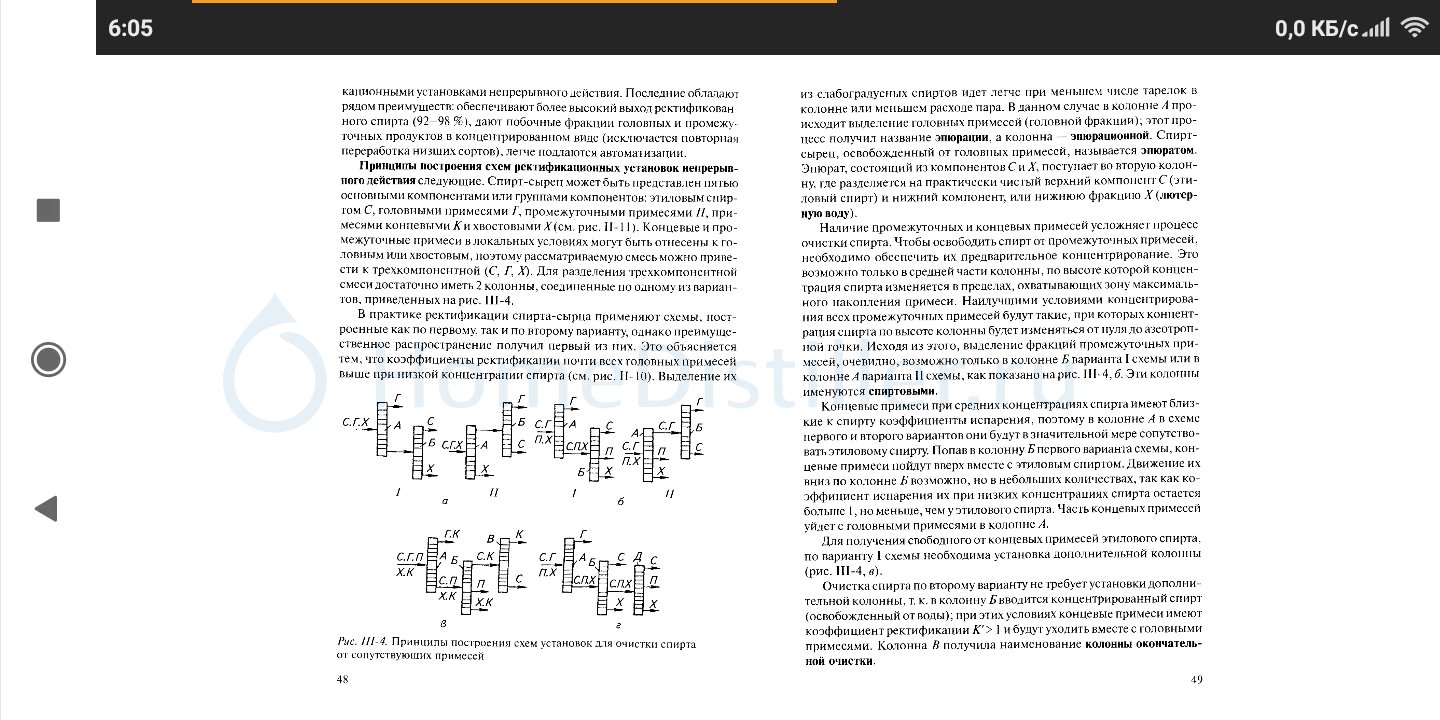

Схема г

Добавлено через 2мин.:

Только что вспомнил- Костя отбирает 10(кажись) см над тарелкой питания ЭК!
У меня там нет дырки в трубе- попробовать)
"Теория, собственно говоря, тормозит практику."))

Вот то что нас касаетсяMaster_1, 03 Дек. 21, 00:47

может это нас касается в большей мере

Для удаления метанола, этилпропионата,
этилацетата недостаточно увеличить зону над тарелками отбора до 10 теоретических тарелок. Необходимо,
чтобы отбор эфироальдегидной фракции (ЭАФ) из
конденсатора спиртовой колонны превышал 4%.

[/b]

Добавлено через 20мин.:

Кстати,вот прям сегодня проведу эксперимент,благо СС на подходе.
Я давно практикую двойной рект.по след алгоритму.
1.СС -рект на двухстволке с тщательным отбором голов,литр ПГ,тело 1л/ч до 95*в кубе.
2 СР 17л+вода 1л.Головы из под ЦП 100-200мл.символически.ПГ из под ЦП 1л.ЭАФ из ДЭФа на протяжении всего процесса со скоростью 18мл/ч.
Качество конечного продукта устраивает на все сто.НО! лишнюю эфирку я чую и ГХ это подтверждает.(см.внизу)
Так что в этот раз изменю режимы.
1.Первый рект. Символический отбор Голов-быстрый отбор тела,ну и хвосты после 95* в кубе.
2 Второй рект. Отбор голов из ДЭФа 100мл/ч на протяжении всего процесса.Цифры примерные,в первую очередь буду орентироваться на свой нюх,пока не подводит

2021-10-19_ГХ анализ 2 рект 1.pdf
ПС.Образец 1 это первый рект,образец 2 соответственно повторный крепкой навалки. Этилацетат как ни крути есть и на фоне отсутствия остальных невкусностей он чувствуется.Кстати второй анализ расширеный потому и кислота присутсвует.

Этилацетат как ни крути естьУрий, 03 Дек. 21, 11:10

И стекляшки свои утепли, а то бестолку.

Урий," Помоему твоя Галю дюже балована." Юр, а почему головы из под цп, вроде как не по феншую. Откуда эта цитата про 4% ? У Грязнова попадалось 1-2% с верху и снизу.

Откуда эта цитата про 4% ?Master_1, 03 Дек. 21, 12:07

Вот от сюда:

Урий, Почитай, не давно нашёл. sposoby-povysheniya-effektivnosti-ochistki-pischevogo-etilovogo-spirta-ot-primesey-pri-bragorektifikatsii.pdfMaster_1, 02 Дек. 21, 20:17

тело 1л/чУрий, 03 Дек. 21, 11:10

А какая подводимая мощность?

Beeruk, 1300

Добавлено через 5мин.:

Помоему твоя Галю дюже балованаMaster_1, 03 Дек. 21, 12:07

есть такое

а почему головы из под цп, вроде как не по феншую.Master_1, 03 Дек. 21, 12:07

чисто технические нюансы.автоматика не заточена под разные узлы отбора.Отбор из ДЭФа регулируется

стыдно сказать гофманом

Добавлено через 4мин.:

Откуда эта цитата про 4% ? У Грязнова попадалось 1-2% с верху и снизу.Master_1, 03 Дек. 21, 12:07

Иван,я ж учебники ещё в школе на самокрутки пускал,так что и всех этих Грязновых с Цыганковыми тоже не штудировал.Просто то что ты скинул внимательно прочитал,хотя может и не так понял.

1300Урий, 03 Дек. 21, 13:14

Чистая? С учётом теплопотерь?

Beeruk, нет. Но утеплено всё очень хорошо
