mihey726, 65-67 одну паузу у себя делаю

Столкнулся с большой трудностью выставления коэффициентов регулятора

По первой же ссылке в гугле, выяснил, что BREWMANIACEX имеет автонастройку PID параметров.

Замена автоматики не поможет подобрать эти параметры. Их все равно придется подбирать.

Настроить ПИД регулятор не очень сложно, но надо потратить какое-то время. С вероятность 99% на подбор коэффициентов времени потратится меньше, чем на изготовление, изучение и настройку новой автоматики.

Пролетаешь Т - увеличивай окно работы ПИД регулятора, уменьшай P, увеличивай D.

выставления коэффициентов регулятора в Брюманьяке,mihey726, 28 Дек. 22, 10:19

автонастройку ПИД пробовал? у меня ничего не проскакивает

По первой же ссылке в гугле, выяснил, что BREWMANIACEX имеет автонастройку PID параметров.Phisik, 29 Дек. 22, 00:25

Спасибо за подсказку, я уже потратил 2 дня на попытку сделать эту автонастройку, перед тем как начинать задумываться о другом контроллере. Поначитавшись форумов, по этой теме касаемо брюманьяка, выяснилось, что скорее всего это врожденная проблема конкретно того алгоритма авто калибровки ПИД при работе с ПВК. Отсюда и появилась мысль, что в автоматике предназначенной для работы с ПВК, алгоритм настройки ПИД, будет работать адекватно.

mihey726, как ты ее делал?

Добавлено через 26мин.:

и за какое время начинает ПИД работать? оптимально за 3С

Добавлено через 3мин.:

https://ibb.co/0h4HQTJ

как ты ее делал?DizzJK, 29 Дек. 22, 13:29

И по инструкции с предварительным нагревом воды до нужной, и без, на холодном кубе.

и за какое время начинает ПИД работать? оптимально за 3СDizzJK, 29 Дек. 22, 13:29

Уже поставил 3 градуса, когда пытался добиться.
После 4-х попыток настройки ПИД данные были каждый раз разные, даже записал 70 -60 -65 / 40 -3 10 / 16 30 20 / 75 -25 56, после каждой попытки в настройках в ручную выставлял 100 100 100. Возможно это связано с тем что у меня полезный объём ПВК 100л, объём рубашки около 27л, мощность нагрева 12Квт.
Единственное до чего еще не добрался по совету с форума про брюманьяк. это поиграться с временем окна и выборки, буду на новогодних пробовать.

в ручную выставлял 100 100 100

Сколько у тебя залёт?
1) Начни разгонять куб. При 50С выключи нагрев, посмотри на сколько залетишь. Пусть будет 58С, для примера.
2) Окно ПИД регулятора поставь -+10-15С (от 50 до 70С, например). Все коэффициенты заверни в 0, кроме П. П сделай 50. Уставку сделай 60С и посмотри как будет себя температура. У тебя должны начаться колебания -+ несколько градусов около 60С. Если до 60С не дошло - увеличивай П, если сильно пролетел - уменьшай.
3) Как добьешься нормальной работы вокруг уставки увеличивай понемногу Д. Колебания и начальный залет станут уменьшаться.
4) когда колебания минимизируются, и температура будет долго висеть около уставки, но никак не дойдет - начни увеличивать И. Интеграл постепенно снимет ошибку.
5) Можно будет немного подкрутить вверх П и Д, чтобы быстрее выходило на рабочую мощность.

ПС Все шаги можно делать последовательно на работающем кубе. Графики если есть в вебке - будут помогать.

@ Phisik
Спасибо огромное за советы по методике, на праздниках буду делать, по результатам отпишусь.
Всех с наступающими!

Приветствую друзья! Всех с Новым годом. Я все мучаюсь с неправильной работой выставления заданной мощности.

metcerzaker, Замени МОС на управление симисторомlimon, 12 Дек. 22, 09:38

На третьей моське понял, что дело не в ней(((

metcerzaker, попробуй
1. Верни в скетче все взад(Возьми лучше неправленый тобой скетч)
2. Найди сопротивление R4 максимально близкое к 250R(два параллельно по 510R)
3. Измерь сопротивление горячего тэна(вычти сопротивление замкнутых щупов мультиметра), по формуле P=(220*220)/R определи его мощность и укажи в настройках меню автоматики.
4. В меню "Использование датчика тока" установи 2 (прочти инструкцию)limon, 11 Дек. 22, 10:04

Установил два резистора по 510R, залил новый скетч. Проблема остается и я не знаю куда копать. Снижал сопротивление на 36 пине до 150R (ну а вдруг) - не помогло. По осциллограмме и по свечению лампы отчетливо заметно что при выставлении заданной мощности, на осциллограмме сильно колеблется импульс на 36 пине вокруг заданного значения некоторое время - Это нормально?? А при снижении мощности ниже половины от заданной - импульс смещается на максимальную возможную мощность ближе к моменту перехода через ноль ( но не включает постоянку). Но причем если поднимать мощность с заданной нулевой (когда задано 0 Вт), лампа загорается тонким накалом и на 10 и на 20 и на 30 Вт, но на понижение сразу дает полную нить накала с максимально приближенным импульсом к началу перехода через ноль. Почему лампа? потому что с тэном все тоже самое, просто запарился греть рядом воду.
Были мысли заменить симистор, но вроде как он тут не при чем, раз проблема на задающем пине 36 на мок. Подскажите, гуру, в каком месте искать косяк? цепь от 36 пина до симистора проверил, все номиналы правильные.

Добавлено через 11мин.:

Вот как это выглядит на осциллограмме и на лампе (на тэне все то же самое)

Добавлено через 4мин.:

Phisik, дружище, поделись ключиком от WEB интерфейса, вроде как не отваливается и работает все штатно на железе 88088F16405E. Спасибо огромное за проделанную работу!

Добавлено через 20мин.:

Видео одно выше не работает, заменил на другое

Приветствую, Всех с Наступившим Новым Годом. Подскажите пожалуйста, вчера первый раз перегонял брагу в сырец на автоматике, из датчиков подключал только куб и давление. Столкнулся с тем, что после разгона автоматика сама не переходила в режим дистилляции (переводил в ручную) и не отключался разгонный ТЭН. Это связано с тем, что не втыкал датчик температуры дефлегматора ?

galaxes, да
Читаем инструкцию:
Окончание разгона по умолчанию определяется следующим параметром:
23) Temp Defl Begin Dist(+Def, -Kub)=700 Температура в дефлегматоре (положительные значения), либо в кубе (отрицательные значения), при которой начинается дистилляция, включается холодильник, мощность с разгонной (максимальной) переводится на мощность дистилляции
Это из инструкции. Можешь поменять один параметр и будет тебе счастье. Всех с наступившим новым годом. Всем добра.

Проблема остается и я не знаю куда копать.metcerzaker, 01 Янв. 23, 22:27

Мужики, если в настройках датчика тока ставлю единичку- все регулируется превосходно, чётко ровно. На двойке все плохо, попробую трансформатор тока поменять.

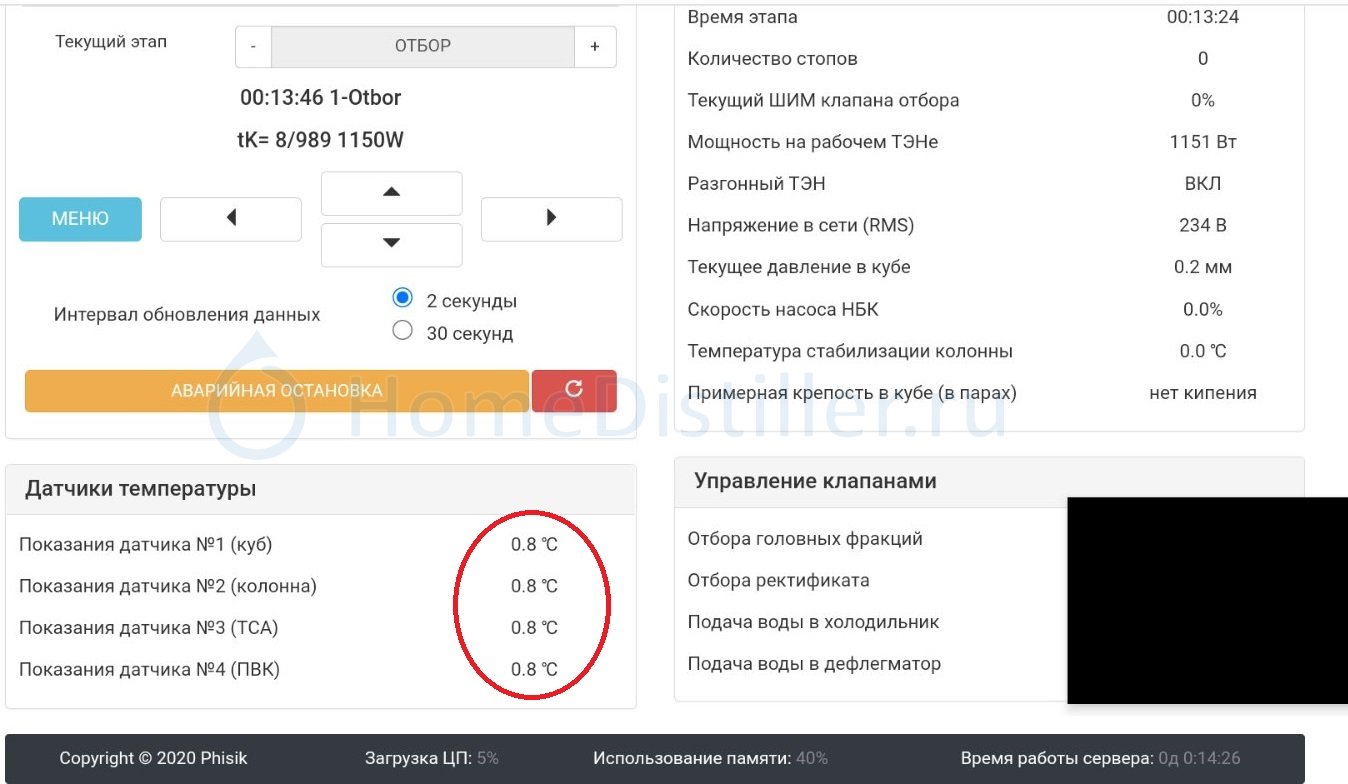

Впервые за много лет работы с автоматикой столкнулся с проблемой коллективного отвала датчиков температуры. Первый случился через 4 часа работы.Следующий также произошел через 4 часа. Затем последовали еще 2 или 3.Но уже с меньшими перерывами (Примерно через 10 минут).Что интересно, После “отвала” датчики как по команде, показывают одинаковую температуру.Причем очень низкую.Например, здесь на скрине 0,8 градусов Цельсия.Обычная перезагрузка контроллера с помощью ресет не помогает.Только полное отключение автоматики от сети, а затем включение, позволяют восстановить работу .Какие есть мысли по поводу происшедшего?

столкнулся с проблемой коллективного отвала датчиков температурыzaka, 04 Янв. 23, 09:45

Есть мысль, что отвал не коллективный. Писали не раз про подобное. Один датчик периодически серет в линию и мешает другим работать.

Впервые за много лет работы с автоматикой столкнулся с проблемой коллективного отвала датчиков температуры.zaka, 04 Янв. 23, 09:45

Около месяца назад столкнулся с похожей ситуацией, проявилось так:
1. При нагреве выше 75*С, датчики отваливались и все три показывали -+ 1*С.
2. При старте показывает то 2 то 3 датчика температуры.
При подключении датчиков к другому устройству на базе NodeMcu v3 (проект TM WEB) датчики ведут себя без проблем.
Также при замене на другие датчики от этого же поставщика, вылетали 50/50.
Решение видится следующие:
1. Полная перезаливка прошивки.
2. Проверить сопротивление 330 Ом.
За время работы с этим проектом 3 датчика умерли, 4 датчика после нагрева 75*С вылетали , 3 датчика работают с автоматикой сейчас.

Какие есть мысли по поводу происшедшего?zaka, 04 Янв. 23, 09:45

Собирался тереть пост. В общем, то разобрался. Оба MIND, Витька, примерно правы. С этими датчиками вообще интересная история. С помощью китайского тестера проверял несколько датчиков. Одни определяются как 2 Диода. Другие датчики перезваниваются как транзистор. В чем разница, Хрен его знает, по сути работают и те, и другие.....

перестал работать режим термостата. До этого работал. При этом все другие режимы работают - дистиляции, ректификация, регулятор мощности. Явно что то в настройках. Скетч от Физика.

Причем если переключится с режима дистяляции на режим термостата на экране который показывает мощность кратковременно будет видно мощность около 1500 - это как раз что установлено в пункте (ТМ) Мощность варки зерна, Вт, потом 0 и нагрев не идетNicki, 26 Окт. 22, 17:18

По совету от limon [сообщение #13943688] проверил коэффиценты и читанул инструкцию. Ничего нового не нашел - коэффиценты как были установлены так они и остатлись и совпадали с инструкцией. Помогло мне то что я поменял параметр Power Varka Zerno с 1250 на 3000. Все режим заработал. Я так себе и представлял что контроллер где-то подзавис с вычислениями и от этого не выдвал сигнал на ТЭН. После вернул мошность как было и все работает как и прежде

Было такое что в режиме термостата не шло напряжение на тэн. Точно также менял мощность на большую.
Причина простая. Кабель соединяющий автоматику с тэном имел вилку и розетку для 380 вольт. Так вот в этом разъёме нагрелся один контактный палец. И на малой мощности через него не проходило напряжение.

Коллеги привет, срочно нужна помощь, несколько лет назад купил автоматику на Ардуино. Покупал не на сайте, а у народных умельцев, все было хорошо, все работало, никогда сбоев не было, а сегодня случился. После работы колонны на себя режим отбора голов не включился. Пробовал перезапустить несколько раз, но проблема осталась. Как решить не знаю. Выкладываю фото автоматики, версию прошивки и фото параметров на экране, когда автоматика отключается. Помогите, кто может.

travmatolog73, На первом фото окончание ректификации 0. Автоматика после разгона и работы на себя, считает что она достигла температуры окончания ректификации и выключает автоматику.
