Phisik, Задавая пускай и примитивные, но профильные вопросы я задавался целью восполнить, к своему же стыду, пробелы в знаниях обсуждаемых здесь. И уж точно не хотел, да и теперь не хочу (не смотря на переход отельных "профессоров" на личность) оскорбить, или хоть как-то задеть вас всех. Я просил помощи и только помощи у старших, относительно багажа знаний, надеясь на посильную помощь.
Справедливости ради замечу, что многие откликались и по видимому не посчитали чемно из ряда вон выходящего, растолковать примитивные, казалось бы, мелочи. За что и благодарен как говорится: от всей души и чистого сердца.
Что же касается иной категории форумчан... Я думаю зайди вы в какой нибудь форум по плетению бисером и встретив там такое хамское, пускай и справедливое тыкание в ваше невежество по данному вопросу вы бы, как человек я уверен уважающий себя, позволили бы себе сделать им замечание по данному факту.
Да и не бьёт людей током, или хоть как то отвлекает от своих дел то, что я здесь пишу. Ну не хочется тебе, не отвечай. Где неуважение? На семиста семидесяти четырех страницах этой темы оговорены уже наверное каждая капля припоя, и символ программного кода. А мои, повторюсь, примитивные вопросы, коих здесь бесчисленное множество вызывают такое негодование.

Ну не хочется тебе, не отвечай.MOLOTOV_007, 26 Февр. 23, 17:43

Проблема не в этом, и, видимо, ты до сих пор не понял, откуда такая реакция у старожилов. Тема старая, разрослась уже прилично. Автор темы, который все это начал и позволил тысячам людей использовать свои разработки, ушел из жизни. Тему никто не прибирает, и даже пользуясь поиском по теме становится тяжело найти информацию о реальных проблемах, ошибка в настройке и т.п.

Когда ты "задаешь примитивные вопросы с целью восполнить пробелы в знаниях" - тема засоряется еще больше. Ты просто, забив в гугл "fatal error: OneWire.h: No such file or directory", узнаешь за 1 минуту как решить проблему. Но ты тратишь ту же минуту чтобы написать сообщение на 15 строчек, еще и через строчку, еще и не убирая лишний код под cut/spoiler и т.п. В итоге те, кто придут после тебя потратят еще больше времени на поиск информации.

Я хз как еще надо объяснять.

Тебе говорят - на первой страницу написано что делать, в гугле написано, что делать. Скажи спасибо, почисти за собой. Ты же начинаешь дальше заваливать тему язвительными комментариями. Если ты чего не знаешь - учись. Но учатся не с помощью сообщений на форуме. Читают книги, статьи инструкции. Просто попробуй подключить датчик температуры к ардуинке и залей свой первый скетч из примеров.

Ну, и главный вывод. Если ты не знаешь основ программирования, автоматизации, не работал с силовыми приборами, то возможно тебе не стоит связываться с изготовлением автоматики самостоятельно. Это важно понять. Закончится это может очень нехорошо - пожаром или взрывом, т.к. это силовая электроника для контроля перегонки взрывоопасных веществ.

Phisik, вас хочется слышать. Извините меня! Меня смутило то, что с начала этой темы прошло 9 лет, вышла куча обновлений, модификаций и версий (за что в том числе и вам низкий поклон). Я пытаюсь сделать правильно с первого раза, ведь это отсечет кучу вопросов потом. Я знаю, что не достаточно образован и легко признаю это. А вот с едкими комментариями не я общался. Также я знаю, как должны общаться взрослые, сорока, пятидесятилетие мужики. И это, по крайней мере у меня в голове, не стыкуется с тем высокомерным пренебрежением, тролингом, которое я тут увидел.
В общем ещё раз спасибо тем, кто помог и давайте жить дружно. Здесь как в бане, генералов нет. Помог молодец! Не помог и ладно, не кому не должен. А быдлить начал - нахуй иди!!!
С уважением и благодарностью за ваш труд 🤝

Здравствуйте. Что может быть с трансформатором тока? Подключаю лампочку 95 ватт, автоопределение показывает то 40 то 30 ватт. Подключаю чайник 1800 ватт показывает 500-600. Тэн 3 кВ отображает 100-300 ватт. Вручную выставляю мощность тэна 3000, всё равно те же показания потребления, хотя жарит. Я где так мог накосячить? Причем увеличение - уменьшение мощности работает, просто некорректное отображение. Резистор поставил 240 Ом.

Я где так мог накосячитьSergeyOrsk, 27 Февр. 23, 15:27

1) Неправильно собрал обвязку
2) Неправильно выставил настройки в setting.h
3) Неправильно рассчитал сопротивление и коэффициент
Проверяй все по порядку. Если есть осциллограф - ткнись им на выход датчика и убедить, что там есть синусоида.

Phisik, а нет желания скрипт для прошивки написать (или мой подправить), чтобы с установкой самой среды и необходимых библиотек народ не заморачивался? Вопросов у многих меньше будет. Пример для ESP8266 без проблем скину. Для Меги надо будет только сам прошивальщик с параметрами поменять с "esptool.exe" на "bossac.exe" по моему, ну и сам скрипт чутка подправить. Для ESP`шки все проверено, для Меги нет, т.к. нет ее у меня под рукой в данный момент.

p.s. Предложения облегчить жизнь народу самому - боком, нет у меня данной автоматики, извиняйте )))

1) Неправильно собрал обвязку
2) Неправильно выставил настройки в setting.h
3) Неправильно рассчитал сопротивление и коэффициент
Проверяй все по порядку. Если есть осциллограф - ткнись им на выход датчика и убедить, что там есть синусоида.Phisik, 27 Февр. 23, 17:55

Стабилитрон не той стороной припаял. Теперь работает, но на лампочках врет в меньшую сторону на 20 ватт, на чайнике на 50. Но это ж погрешность, зачем нужно точно до ватта?
Или R_burden = 240 поменять на 250? Трансформатор то по расчетам на 250, а я сопротивление поставил на 240.

Вопрос по подключению блок тэна 4,5кВт(3*1.5). Подключать все к одному симистору или лучше 1.5 кВт на другой повесить как по схеме с разгонным?
У меня ректификация при 1.7кВт, а НБК до 3кВт розгоняю, вот и думаю как лучше)
Получается если мне нужно держать 3кВт, то 2 тэна мало при посадке сети. Или автоматика будет разгонный держать включённым, а регулировать рабочим?

Или автоматика будет разгонный держатьMoonshine_MAN, 01 Марта 23, 23:06

нет , автоматика выключит разгонный

Moonshine_MAN, наилучшая регулировка - половина от мощности ТЭНа,
то-есть если надо стабилизированную мощность на 3 кВт то тэн идеален будет 6 кВт
это не ответ на вопрос, это информация для размышлений

если надо стабилизированную мощность на 3 кВт то тэн идеален будет 6 кВтSedoY, 02 Марта 23, 06:11

Дичь какая то.... на половине синусоиды - гнать в эфир помеху с током в 40 ампер - в момент включения...

ИМХО... уж лучше включить на постоянный нагрев тен на 2,5 кВт - и помогать ему регулируемым ТЭНом 1-1,5 кВт...

гнать в эфир помехуZapal, 02 Марта 23, 06:39

1) Стабилизации не будет при перепадах напряжения, т.к. в текущем варианте реальная мощность на разгонном ТЭНе никак не учитывается
2) Кому мешают помехи? Подавляющее большинство современных устройств имеют импульсные БП, где все помехи выпрямляются и преспокойно сглаживаются фильтром.

Вопрос по подключению блок тэна 4,5кВт(3*1.5). Подключать все к одному симистору или лучше 1.5 кВт на другой повесить как по схеме с разгонным?
У меня ректификация при 1.7кВт, а НБК до 3кВт розгоняю, вот и думаю как лучше)Moonshine_MAN, 01 Марта 23, 23:06

Зависит от проводки и автомата в месте подключения, если позволит из одной розетки 4,5кВт(3*1.5) взять, то делай на BTA40 c хорошим теплоотводом(большой радиатор, термопаста, вентилятор). Если городская квартира, ты ограничен 3кВт из одной линии розеток, если это не розетка электроплиты.

Приветствую) Собрал и тестирую автоматику, всё работает кроме датчиков температуры, везде отображаются 0. Пробовал 5 разных датчиков - ничего не отображается.

Dima777, резистор не забыл на дску повесить? между data и vcc на 4.7ком

Dima777, резистор не забыл на дску повесить? между data и vcc на 4.7комDizzJK, 02 Марта 23, 11:47

Между ними 4.35кОм, напряжение 5.15V между data и D37 Меги 335 Om.

Дичь какая то.... на половине синусоидыZapal, 02 Марта 23, 06:39

ага дичь,
но это ответ на вопрос о наилучшей стабилизации

я в свою разработку заложил несколько каналов - один канал с фазовым регулированием, и два канала с подключением при прохождении нуля ( MOC с zero-cross).
но пока не продумал один момент - делать ли ещё два детектора нуля фазы - для случая подключения к трехфазной сети - для определения этого факта и соответственно правильности вычислений
и ещё думаю - может смысл есть организовать шесть каналов - для случая когда два тэнблока

Кому мешают помехи?Phisik, 02 Марта 23, 07:34

ESP, что внутри, может к помехам относиться не очень. Особенно, если у нее только нарисованная антенна, а роутер далековат или приглушен соседями.

ESP, что внутри, может к помехам относиться не очень. Особенно, если у нее только нарисованная антенна, а роутер далековат или приглушен соседями.Andy117, 02 Марта 23, 17:01

У меня именно такая комплектация и ситуация. Никаких проблем с помехами, хоть на макушке синуса, хоть 90% регулирования мощности. ТЭН 3 кВт. Так что не надо иллюзий.

Приветствую) Собрал и тестирую автоматику, всё работает кроме датчиков температуры, везде отображаются 0. Пробовал 5 разных датчиков - ничего не отображается.Dima777, 02 Марта 23, 10:41

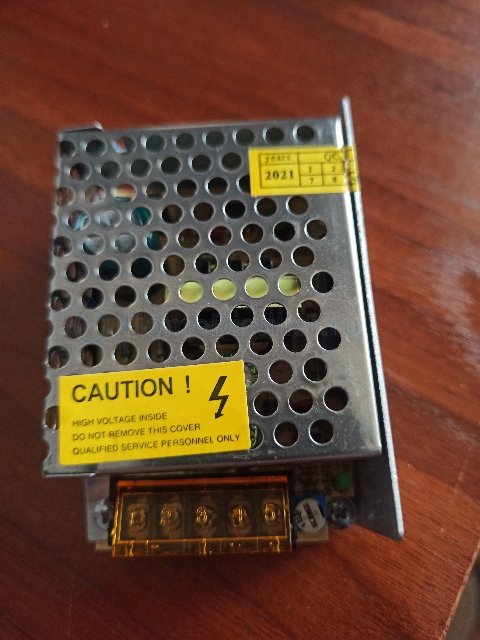

Разобрался : блок питания 12В на выходе фонил и давал помехи на датчики, заменил на другой и датчики нормально работают)

Добавлено через 1мин.:

Такой БП не берите)
