Доступная автоматика HelloDistiller на Ардуино Мега 2560
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15500 05 Марта 23, 09:34
Виктрыч, для чайника по-русски
Mim
Кандидат наук
Ульяновск
432 70
Отв.15501 05 Марта 23, 09:41, через 7 мин
по-русскиSGUN, 05 Марта 23, 09:34moc 3023. Вот пример https://cxem.net/electric/electric99.php
Возможно белый 6ти ногий прямоугольник))) на нем так и написано moc
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15502 05 Марта 23, 13:05
вообще крышняк едет
в режиме reg power автоопределение не работает
руками стоит 3200 ватт
на выходе 142 вольта
в пересчете 1300 ватт +-
как раз выставленный рабочий режим колонны
все наоборот работает
мос переставил с клапана воды, все равно его не использую
толку никакого
в режиме reg power автоопределение не работает
руками стоит 3200 ватт
на выходе 142 вольта
в пересчете 1300 ватт +-
как раз выставленный рабочий режим колонны
все наоборот работает
мос переставил с клапана воды, все равно его не использую
толку никакого
zyoma
Новичок
Архангельск
4
Отв.15503 05 Марта 23, 14:23

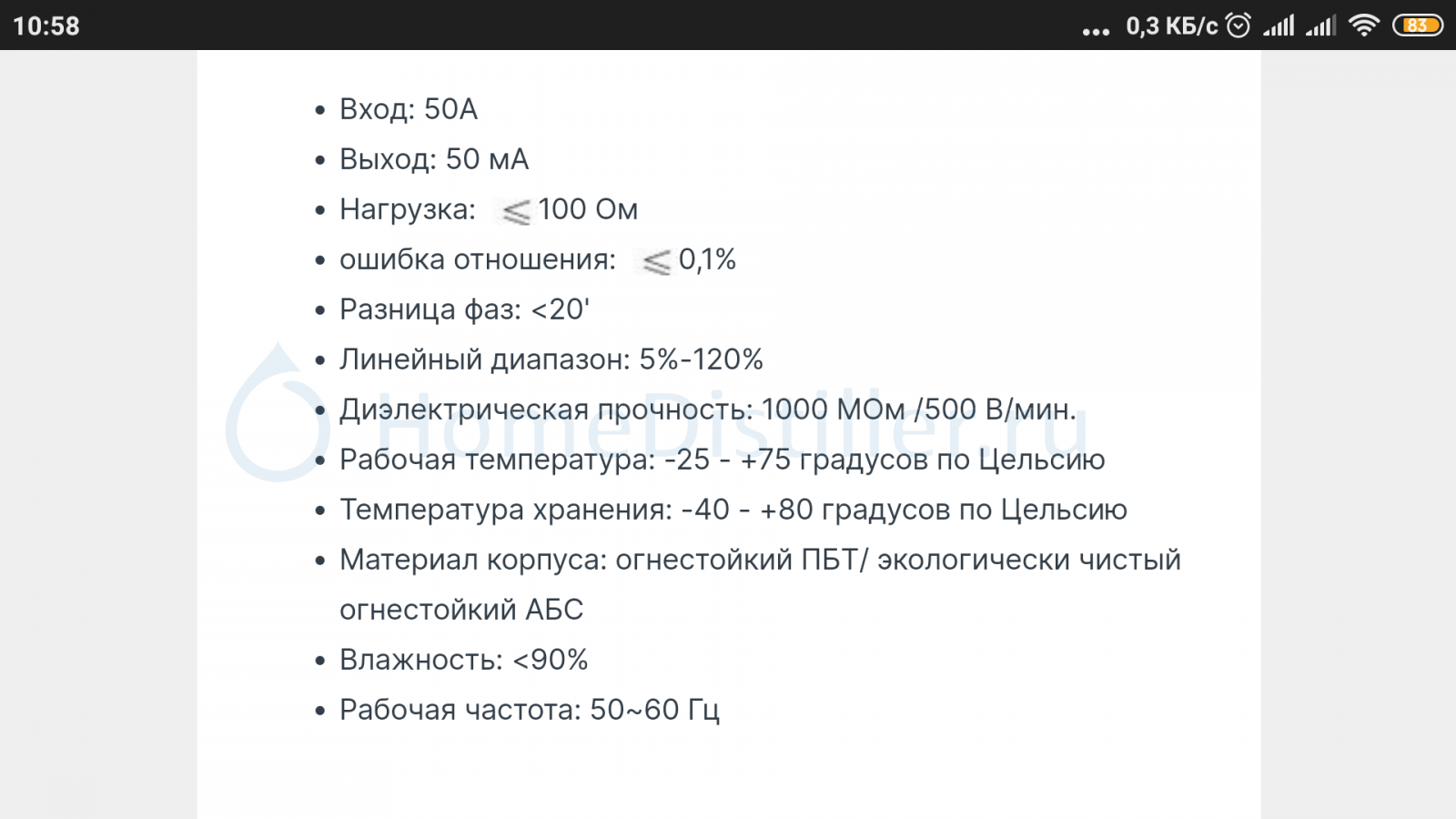

Приветствую. Есть трансформатор тока HWCT004 . Если количество витков не известно, как рассчитать номинал резистора ? Или не заморачиваться и купить DL-CT08CL5?
Zapal
Модератор
Амурская область
6.4K 4.3K
Отв.15504 05 Марта 23, 20:48
Если количество витков не известно, как рассчитать номинал резистораzyoma, 05 Марта 23, 14:23Начнем по порядку.. есть транс - вход 50 Ампер.. выход 50 мА... Т.е имеем соотношение 1/1000...
т.е по сути - во вторичной обмотке - течет ток 50 мА.. при максимальном токе...
ЗЫ.. далее не знаю, ибо не известно - какое заданное напряжение, нам надо получить на нагрузочном резисторе... ??
Допустим.. нам надо 5 вольт... условно...
Тогда при максимальном токе в 50 А - и на выходе 50 мА - потребуется нагрузочный резистор 100 Ом...
(на переменном токе)... если вдруг нужно преобразовать в постоянный (пульсируюший) - надо будет учесть - влияние выпрямительных диодов (мост), некоторые потери...
Тогда, допустимо применение переменного резистора - в районе 90 - 120 Ом...
Это чисто как пример... ну как то так... )))
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15505 06 Марта 23, 10:40
разогнал куб до 85 тэном напрямую
переключил на автоматику
режин на себя
температура падает
на тэне 40 вольт - 105 ватт
пипец какой-то
моща чем определяется в схеме?
переключил на автоматику
режин на себя
температура падает
на тэне 40 вольт - 105 ватт
пипец какой-то
моща чем определяется в схеме?
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.15506 06 Марта 23, 10:49, через 9 мин
моща чем определяетсяSGUN, 06 Марта 23, 10:40Произведением тока на напряжение. См. оба эти устройства, датчик тока скорее всего умер, он же у тебя не трансформаторный?
DizzJK
Доцент
Воронеж
1.2K 308 4
Отв.15507 06 Марта 23, 11:12, через 24 мин
трансформаторныйgol_avto, 06 Марта 23, 10:49он самый
Добавлено через 1мин.:
по идеи, там нечему умирать
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15508 06 Марта 23, 11:55, через 44 мин
рс814 мож сдох?
переход чз 0
переход чз 0
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.15509 06 Марта 23, 12:33, через 38 мин
На дисплее ведь есть текущие показания и тока и напряжения, если есть, смотри скетч.
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15510 06 Марта 23, 12:38, через 6 мин
gol_avto, да дисплей все кажет
толку никакого
в скетч я не лазил
и не полезу
Добавлено через 2мин.:
блин
проще новую из готовых собрать
благо все железки есть
толку никакого
в скетч я не лазил
и не полезу
Добавлено через 2мин.:
блин
проще новую из готовых собрать
благо все железки есть
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.15511 06 Марта 23, 13:44
в скетч я не лазилПерепрошей МЕГУ, если сохранил со своими настройками скетч.
и не полезуSGUN, 06 Марта 23, 12:38
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15512 06 Марта 23, 13:51, через 8 мин
gol_avto, да от штатки меняли только мощу тэна и рабочую ректификации
и все
и все
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.15513 06 Марта 23, 14:07, через 16 мин
Был бы у тебя осциллограф, 2-х канальный, глянул бы импульс управления на моську, относительно импульса 0 сети - стало бы ясно. Возможно вышибло (хотя с какого перепугу, но всё же) выход МЕГИ управления моськой. Постоянная логическая 1 и естественно никакого управления тэном не будет.
Поменяй в МЕГЕ пин управления моськой, соответственно с коррекцией в скетче или замени МЕГУ.
Поменяй в МЕГЕ пин управления моськой, соответственно с коррекцией в скетче или замени МЕГУ.
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15514 06 Марта 23, 14:12, через 5 мин
gol_avto, дык напруга на тэне меняется с разгона на на себя
с 142 до 42 вольт
только неправильно все это имхо
типо уровень слетел
с 142 до 42 вольт
только неправильно все это имхо
типо уровень слетел
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.15515 06 Марта 23, 14:16, через 5 мин
Чудеса в решете, дистанционно сложно советовать. Пальцем в небо.
SGUN
Профессор
Воронеж
17.1K 5.9K 1
Отв.15516 06 Марта 23, 14:21, через 6 мин
gol_avto, да вот чудеса
ппц
проблема что из дома не выхожу и машину уж 3-й год не вожу
так бы давно электроника привез
Добавлено через 1мин.:
перешью плату, посмотрим
ппц
проблема что из дома не выхожу и машину уж 3-й год не вожу
так бы давно электроника привез
Добавлено через 1мин.:
перешью плату, посмотрим
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.15517 06 Марта 23, 15:11, через 50 мин
Тиристор правильно подключил?
DizzJK
Доцент
Воронеж
1.2K 308 4
Отв.15518 06 Марта 23, 15:16, через 5 мин
Тиристорgol_avto, 06 Марта 23, 15:11ты про симмистор? то правильно.
Dima777
Студент
Bel
10
Отв.15519 07 Марта 23, 18:51
Ребята подскажите какой алгоритм работы автоматики в режиме нбк? Читал инструкцию к коммерческой версии, так у меня большей части параметров нету и я так и не смог нормально настроить работу автоматики, гнал в ручном режиме (
