Программирование овена 2ТРМ1

 Конечно я про китаёзный)).Никакого резона в самогоноварении ставить  отечественную сотку платинового типа нет - они применяются для измерения очень высоких температур недоступных для меди.
Овены всем хороши кроме жидковатого клемника.

Эта контора - заказчик 2ТРМ1, писали на него ТЗ,
здесь первоистоки
http://www.spirtzavod.ru/?an=teach5-1-9
http://www.spirtzavod.ru/?an=teach4-2serafimus, 27 Янв. 16, 05:27

удручён таким вопросом.
http://www.owen.ru/...trm101/opisanie
Возможно ли использовать ТРМ 101, для ректификации в качестве стабилизации по давлению.

"ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п."

-  по заданному давлению, (контролируем  датчиком давления) через ТРМ управляем мощностью нагревательного элемента.
Как мне сказали дельта пид регулятора это 1 градус.
ИМХО , тэн находится в жидкости с температурой равной Т среды, то есть скачки по давлению не должны быть.
Контроль по комп порту. и по датчику дисплея..

Привет Всем!)) Я Овеном не пользуюсь..уж больно цену задирают..Применяю аутоникс пид регулятор для старт стопа если кому интересно могу выложить схему и параметры программирования. Выход регулятора нагружен на твердотельное реле-управляет клапаном отбора.В минусе то что для достижения точности 0,1 градуса приходится применять медные или платиновые ТС, но ето фигня пацаны из "поднебесной" их за копейки продают. В плюсе как у любого нормального ПИД регулятора имеется возможность задавать величину отбора в %.

Всех приветствую. Достался по случаю овен 2трм1а Двухканальный. Очень хорошая в нашем деле вещь.А вот схемы для чайников нет. По этому выкладываю для тех кому нужно по шагово (сам такой). Работают два канала на один исполнительный элемент(пускатель, реле,клапан и т.д.)Надеюсь кому нибудь пригодится.
В схеме небольшая ошибка: написано 2,3 нагрузка, а по факту - как нарисовано 2,4

Синяк, а можешь поподробнее для чайников настройки для овена.
Тоже старт стоп собрал на овене и таймере китайском:

С таймером вроде разобрался, :а для овена никак не догоню((

Сам чуть с ума не сошёл. Читал мануал и долбил. Тебя конкретно что интересует?
Из того, что я увидел, я так думаю, что в настройках  у тебя неправильно выбран тип температурного датчика (в мануале это описано). У меня примерно таже хрень была.

Добрый день!Подниму тему...Мозг взрывается от изучения мануала.ОВЕН ТРМ501.Установлен на печи порошковой окраски.Периодически выскакивает сообщени "гЕ5" и процесс неконтролируется до перезагрузки прибора.
Хочу сбросить до заводских настроек и запрограммировать заново,либо новый поставить,но опасаюсь без совета,так как процесс окраски надолго нельзя останавливать
Алгоритм нужен такой:разогрев до 180 градусов,далее выдержка при этой температуре с дельтой 3-5 градусов в течении 10 минут и стоп.Датчик - термопара.
Если возможно пошагово...нажми "то",потом "то" и т.д.

Зайди на овеновский сайт,в раздел "Форум".Спецы распишут,вплоть до запитой или уже есть нужная информация.Удачи.

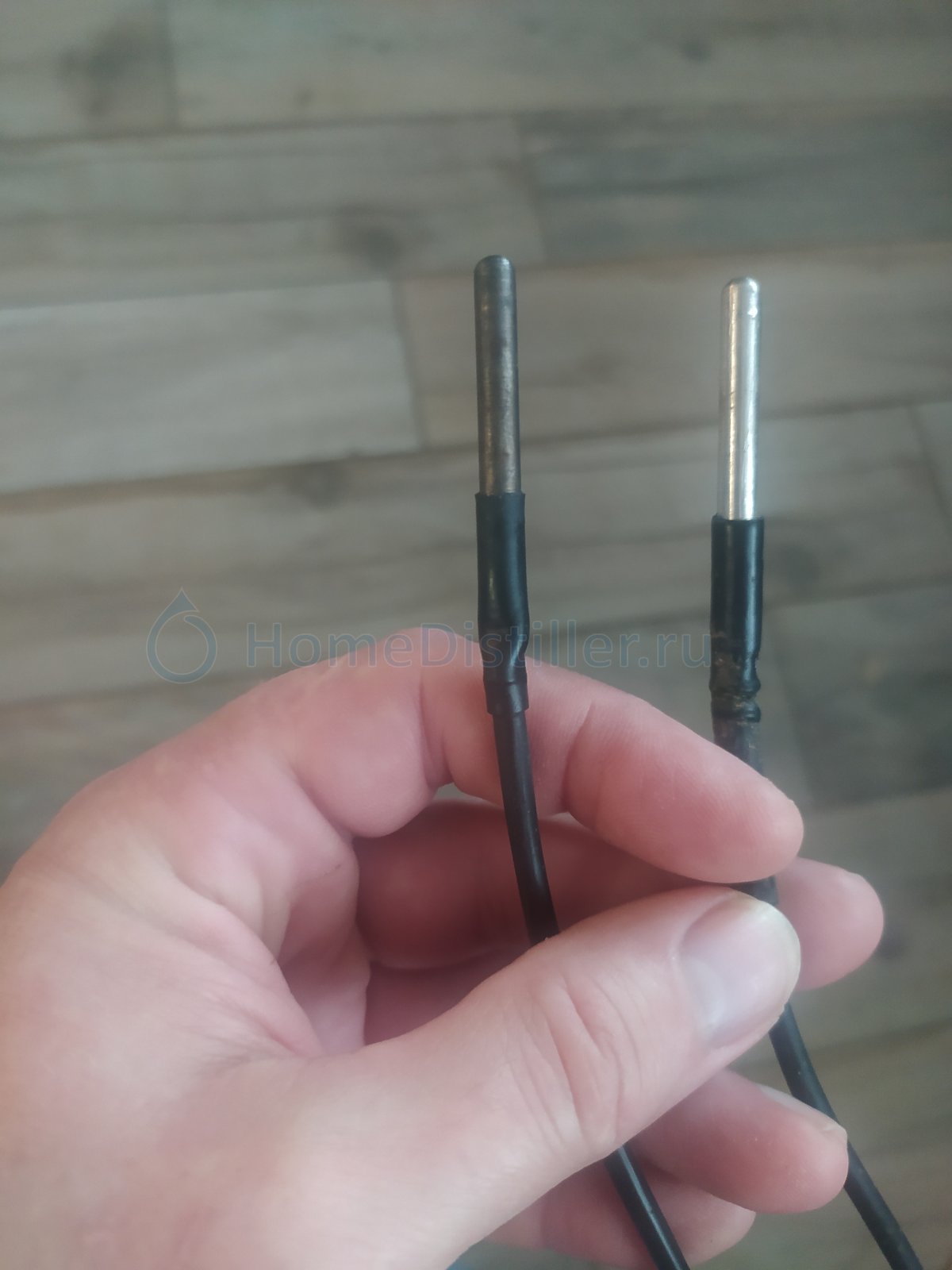

Добрый день. Форумчане, подскажите пожалуйста, кокой номер у данного датчика температуры, при использовании его с 2трм1 Сбил настройки до заводских, а теперь не могу восстановить, тип датчика не знаю. Датчик ДВУХПРОВОДНОЙ

Добавлено через 3мин.:

Добрый день. Форумчане, подскажите пожалуйста, кокой номер у данного датчика температуры, при использовании его с 2трм1 Сбил настройки до заводских, а теперь не могу восстановить, тип датчика не знаю. Датчик ДВУХПРОВОДНОЙ

Шишкин лес, прозвонить,если около 0 сопротивление то это термопара
если сопротивление есть (100-10кОм)то это термосопротивление
дальше перебирать тип датчика и на кипятке смотреть где покажет 100градусов
или выкинуть его и воткнуть ХА термопару

Шишкин лес, двухпроводной терморезистор если, то скорее всего М5000. Или это термопара. Подбирать тип ещё можно держа её под мышкой дольше 5 минут, 36,6С, оттарировать предварительно по медицинскому.

Добрый день. Вчера все прочитал, все проверил. выбрал методом подбора датчик Cu 1000. ЛУ1 включен в режиме нагрев, к1 включается и греет в режиме нагрев до достижения заданной температуры Т +- дельта, с этим срабатывает звуковой сигнал. все это греет и гремит до достижения заданной температуры, после чего, к1 отключается и вместе с ним отключается сигнал. Проверял без подключения нагревательного тенна к к1. К2 работает на включения клапана, срабатывает по одному датчику с к1. Подскажите где я мог ошибиться?

Шишкин лес, ещё такой момент. Не подключай значительную нагрузку к реле Овна. Поставь внешний контактор, желательно с искрогасящей цепочкой на катушке. Сама головка достаточно надёжная, это пром оборудование, а реле может подгореть. Я первые для меня Овны ставил клиентам лет 15 назад, до сих пор многие работают.

Шишкин лес, К2 это настраиваемый компаратор(ЛУ),значения С1 и С2,
читай инструкцию там всë есть
