Подскажите по данному аппарату

Вот такой ниппель  планирую использовать для вкручивания в крышку и соединения трубок между собой (скоро выложу полный чертеж аппарата)

1/2" не сильно ли большой диаметр для 9 литровой емкости?, просто планирую всю трубку до самого холодильника использовать с таким диаметром, а уже трубка холодильника (проточный, змеевик) будет меньшим диаметром.

Шланг слива от стиралки - это верно, но для меня не принципиально.
А вот положение холодильника может быть в двух вариантах.
Какое положение , на ваш взгляд, более правильное ?

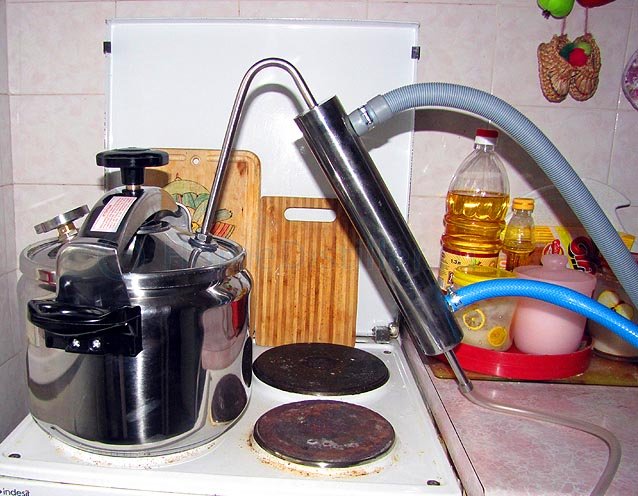

1

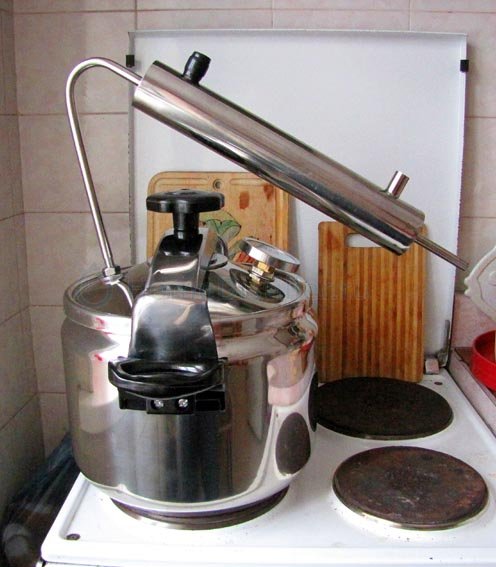

2

Вот нашел про холодильники http://fromserge.narod.ru/Distil/xolodilniki.htm
Тоже присоединяюсь к вопросу Roman_T , с небольшим уточнением если между холодильником (холодильник как у Roman_T ) и кубом будет сухопарник то горизонтально распологать холодильник нет смысла так как возврата флегмы в куб не будет?

змеевиковый -вертикально, а для прямоточного не принципиально.

Значит приснилось Исправляю свое сообщение чтоб не вводить в заблуждение людей, значит надо внести небольшую корректировку в свой чертеж.

второй вариант более вертикальный, значит для меня актуален.

Игорь ты же вроде говорил что ты професиональный сантехникfoma, 10 Дек. 10, 04:09

1. Я и говорю, что это жЭсть - использовать шланг от стиралки для игрушечного дистиллятора.

2. Не верю, что у шланга от стиралки Двн 9 мм. Это же гофра с Двн миллиметров 15, не меньше!

Кстати,

У меня по Двн 6 подается вода, а по Двн 15 - пар. У тебя наоборот.

Я привык так, и рекомендую всем. Если ты не холостяк, процесс перегонки не должен мешать пользоваться ни газовой плитой, ни мойкой, ни стиральной машиной. В противном случае шансы стать холостяком существенно вырастают. Обратите внимание как скромно примащивается мой маломощный дистиллятор на дальней конфорке когда я пеегоняю абсент. Этом фото устарело - здесь вода поступает от смесителя мойки, сейчас для этого приспособлен специальный краник. Мойка остается свободной.

Серж 1,

змеевиковый -вертикально, а для прямоточного не принципиально.Серж 1, 10 Дек. 10, 07:55

это не так. Прямоточник, расположенный вертикально, имеет производительность раза в полтора больше, чем наклонный. Особенно это касается шарикового стеклянного.

... но диаметр водяных шлангов... это жесть! Как от стиралки, которая сливает два ведра воды за 20 секунд.

Игорь, 10 Дек. 10, 01:41

А, что нельзя регулировать подачу воды  кранном смесителя!? Можно просто уменьшить поток воды до минимума, все равно вода пойдет с низу в верх!

Обратите внимание как скромно примащивается мой маломощный дистиллятор на дальней конфорке когда я пеегоняю абсент.Игорь, 10 Дек. 10, 08:58

Не вижу разницы, что у тебя, что у Roman_T достаточно компактно. Можно просто н крайне-правую комфорку поставить и места больше будит.

Я и говорю, что это жЭсть - использовать шланг от стиралки для игрушечного дистиллятора.Игорь, 10 Дек. 10, 08:58

Игорь-это просто холодильник, достаточно удобный для работы, альтернатива стеклянному, так как они бьются иногда.

Чем Игорю не угодил мой шланг от стиралки - не пойму  :o
какая разница с кокого шланга стикает вода? да хоть с противогазного  ;D
главное чтобы охлаждение было хорошим.
Вода поступает в холодильник на прямую от смесителя, коим и регулирую напор воды.

Roman_T - холодильник свою роль выполняет? Охлаждает нормально? Производительность устраивает? Если- да, то не парься, со временем соберешь что нить по круче.

При чем здесь "угодил- не угодил"? Что криминального в том, что я высказал свое мнение по представленной конструкции? Нехорошо, когда вес сливного шланга сравним с весом всей остальной конструкции. Это предпосылка вскоре давать интервью в ветке о безопасности.

Не вижу разницы, что у тебя, что у Roman_T достаточно компактноAleksey, 10 Дек. 10, 09:12

А я не о том. Покупать специально для такого дистиллятора шланг от стиралки не разумно. Он стоит как 10 метров нормального шланга ПВХ. Скорее всего используется шланг от действующей стиралки. Это плохо, так как перегонка должна не мешать жене не только готовить еду, но и стирать.

А я не о том. Покупать специально для такого дистиллятора шланг от стиралки не разумно. Он стоит как 10 метров нормального шланга ПВХ.Игорь, 10 Дек. 10, 09:23

А зачем именно от стиралки, ПВХ -30 руб. метр, тобишь 1$, там надо метра 4, не больше.

А, что нельзя регулировать подачу воды  кранном смесителя!? Можно просто уменьшить поток воды до минимума, все равно вода пойдет с низу в верх!Aleksey, 10 Дек. 10, 09:05

Тьфу ты ёптмть... я уже устал повторять
Можно регулировать чем угодно. Да и зачем регулировать, еси вода без учета? Но есть два момента - один технического плана, другой психологического.

Технического - плохо, когда крышку скороварки оттягивает, кроме неоправданно массивного дистиллятора, еще и неоправданно тяжелый шланг. Если он свалится, то и скороварку может с плиты перевернуть.

Психологического - лучше избегать при перегонке использования (особенно монопольного) бытовой техники и оборудования - газовых плит, кухонных моек и стиральных машин.

Это моё ИМХО. Каждый решает сам как ему поступать.

Вот пример как НА МОЙ ВЗГЛЯД делать нельзя. Человек занял всю кухню. Судя по размеру куба и капельной скорости перегонки, наверное на весь день.

А зачем именно от стиралки, ПВХ -30 руб. метр, тобишь 1$, там надо метра 4, не большеAleksey, 10 Дек. 10, 09:25

И я об этом.

Кстати, сколько стоит такой аппаратик без скороварки? Или отдельно не продается?

Вот наброски аппарата, трубка 1/2" куб 9л. Есть замечания по данной конструкции? Какая из конструкций предпочтительней или нет разницы? На втором варианте - набалдашник это типа сухопарник с возвратом флегмы в куб

И я об этом.

Кстати, сколько стоит такой аппаратик без скороварки? Или отдельно не продается?

Игорь, 10 Дек. 10, 09:37

2000 руб.

Есть замечания по данной конструкции?Sovereign, 10 Дек. 10, 10:40

Перевернется

Sovereign, ИМХО, во второй модели вставка не имеет смысла. В сухопарнике, входную трубку ближе к краю и кончик загнуть градусов под 30 (циклон), выходная по центру. Куб 9 литров мало. Я с 10-ти литровым поигрался, надоело, сейчас 38.
