"Квартирная" колонна (делаем на коленке).

SerjNSK, а с какой целью интересуемся?.... СмеющийсяБалбес, 13 Марта 11, 20:38

Подсказать хотел конторку у нас, которая на катухах проволоку продает. Глядишь и договорились бы вы с ними что бы одну катушечку вам с зентивой отправили. там на катушке килограмм восемь наверно.

Stu-pin,

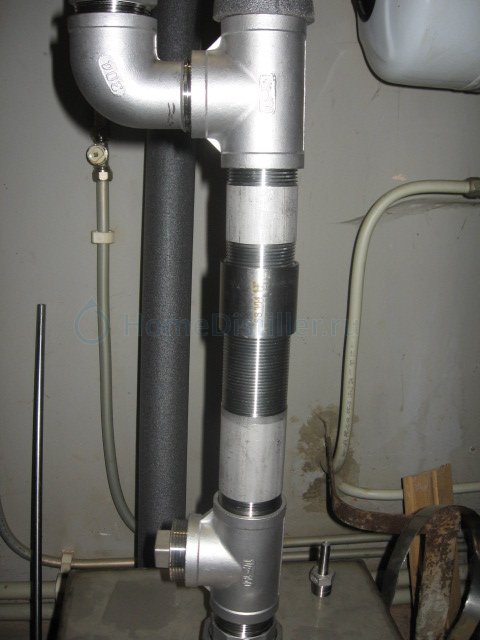

Вот конфигурация будующей колонны.

Вот конфигурация будующей коло
нны.
ЗмияЛов

Ай-ай-ай. Не видно же полностью - фотки в студию.

zentiva, Правила читай ,нельзя цитировать,да еще полностью последнее сообщение.

Пока думаю,какую высоту выбрать на отбор головняка.

Змиялов, не понял - это колонна? А какой же она высоты? После тройника, что идет (в изоляции кусочек видно)? Дефлегматор слева от тройника? А нижний тройник с заглушкой для чего? Где возврат флегмы и отбор?

zentiva, Все будет под теплоизоляцией,верх завтра доработаю.Будет один дефлегматор конденсатор на обе трубы.

zentiva, Отбор с дефа жидкостной,а с эпюратки наверное буду подавать в нижний тройник. Чуть ниже будет датчик температуры стоять.

Приобрел нержову сетку (проволока 0,15).Собирался изготовить регулярную Зульцер или Стедман,но после изучения их на форуме,спасибо Samogon_s,начал вить из сетки насыпную.Проверил ее на удержание спирта по сравнению со спиральной,оказалось более чем в 2 раза выше. Вопрос к специалистам,в связи с этим могу уменьшить высоту проектируемой колонны? И как ее вычислить? Двн. 35мм,подводимая мощность будет 1,25кВт.

Рыболов, Тебе по любому высоту 1,5м с такой трубой надо иметь.

ЗмиЯловЧего-то не пойму.Для чего две трубы?

ЗмияЛов,понял,спасибо. Думал,что раз на трубе 1,2м Двн.30мм на мочалках при отборе 600мл/ч получил 96,6*, то с такой насадкой могу уменьшить высоту будущей колонны.

Подсказать хотел конторку у нас, которая на катухах проволоку продает.
SerjNSK, 13 Марта 11, 21:21

Эээээ, да раз веж они будут с такой мелочёвкой связываться?
А хотя, с Новосиба заказывал бинокль(сынуля в армии прощёлкал ) - прислали!!!
Дай ссылочку.

Stu-pin, Это эксперимент я для себя,ты не повторяй.Просто по закреплению известной тебе темы,проведу примерку разных вариантов эпюрации.Расскажу потом что получилось.

Понятно.Хочешь попробовать вариант от завода "Комсомолец"?Для меня это пока "тёмный лес",как и НБК.Но когда-нибудь я её тоже соберу!

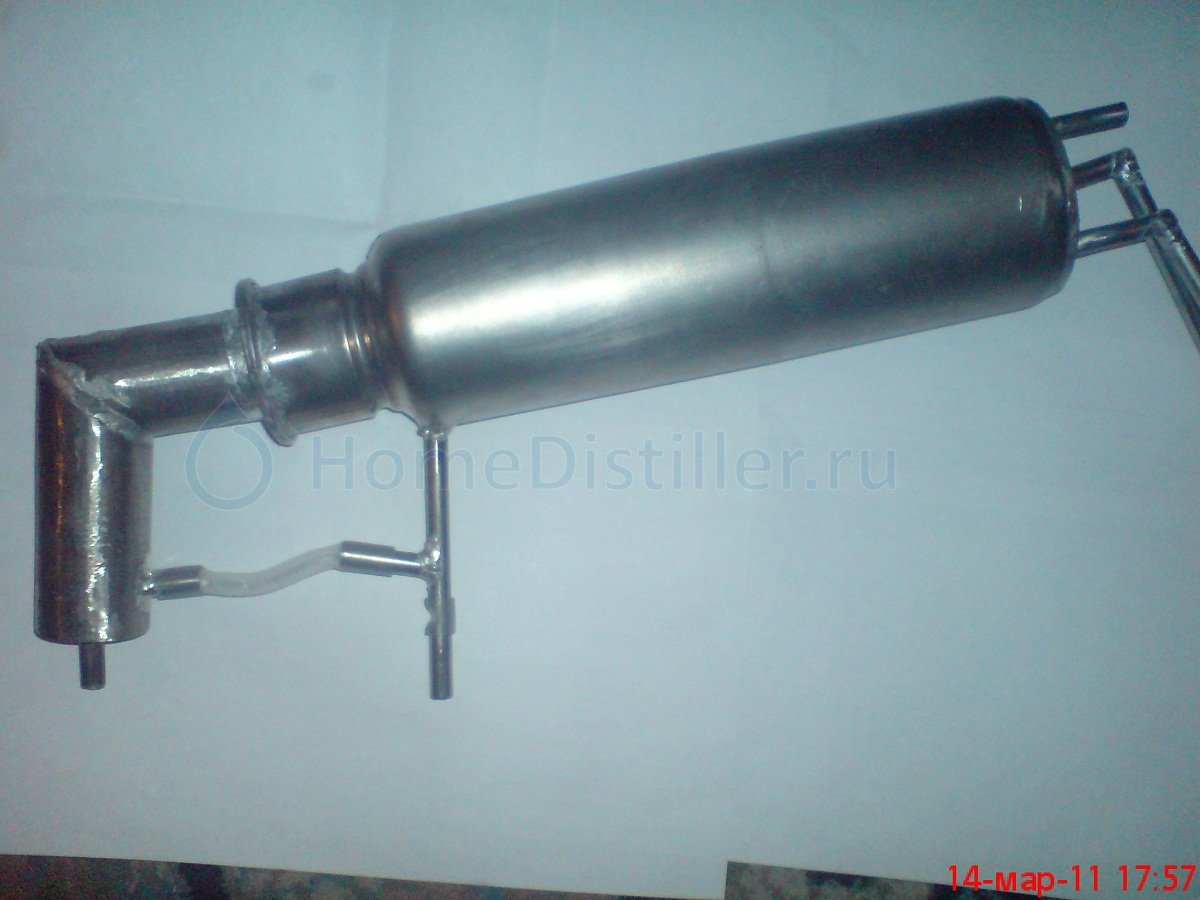

Вот и готов почти полностью (осталось гильзу для датчика впаять) дефлегматор, отбор, возврат.
Датчик будет ЛМ35 - его в какую гильзу запихивать? Чем залить?

zentiva, какой размер у ЛМ-ки?Я просто её не видел никогда.Можно антену от майфуна(или телека) на трубочки разобрать,они там тонкостенные,из нержи.Если влезет туда ЛМ-ка.Оди конец заплющить,внутро датчик с термопастой,а провода эпоксидкой залить.Толь чтоб клей  с продуктом и парами не контактировал.

Ступин, ЛМка размером с черн перец горошком + 3 ножки неск см в длину.

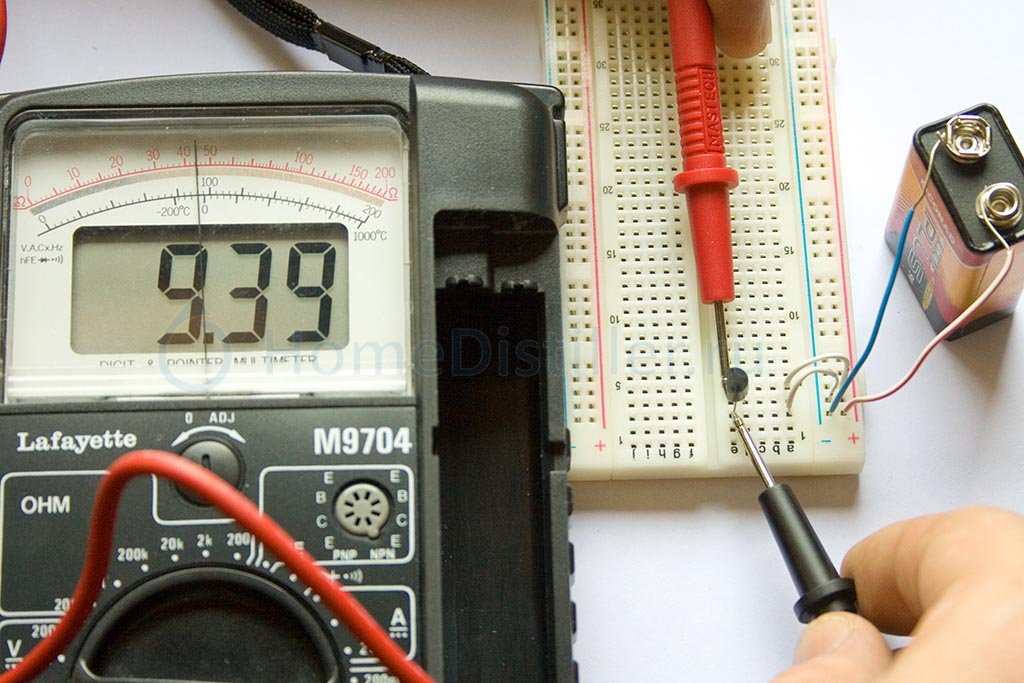

Картинка для наглядности

Stu-pin, Плющить не надо,запаяй.Лучше фторопластовую втулку сделать.

Змиялов, что за фтулка? Вместо гильзы из антенны?

zentiva, делай из антенны или нержи 6-ки инерционность будет меньше чем у фторопласта. Чем провода паять будешь? Каким паяльником по мощности?
