датчик проводимости (кондуктометр)

Вот попался такой девайс:Kotische, 12 Февр. 17, 21:42

И как он на спирту?

Вот попался такой девайс:
Портативный Цифровой Xiaomi mi TDS Тестер Ручка МетрKotische, 12 Февр. 17, 21:42

я тоже взял за недорого подобную штуку, за четыре года так и не нашел применения

Схема, приведенная уважаемым alexlug....- индикатор порогового значения проводимости некоей субстанции, протекающей между двух электродов, к которым приложено напряжение переменного тока.
Короче. Индикатор совершенно антинаучный. Но - работает, сцобако.))BarberXP, 07 Дек. 14, 20:13

А почему антинаучный, если работает и показывает (индицирует) переход от тела к хвостам? Мне кажется, он должен показать также переход от голов к телу, только по гаснущему светодиоду и необходимой подстройки рабочего тока.

Дело в том, что четкой границы голов и тела - НЕТ. Сколько я ни записывал показания датчика проводимости (назовем его для ясности - ИНДИКАТОРОМ проводимости) всегда показания его были немного разные от ректификации к ректификации. У подобных устройств нет единиц измерения, поэтому этот девайс показывает некоторую величину в "попугаях".
Поэтому я для себя принял следующий алгоритм. Смотрю на показания "индикатора проводимости". Диапазон его показаний от 0 до 1023, согласно шкале АЦП Ардуино. Вначале показания датчика около 800. В процессе отбора голов эти показания снижаются до примерно 185 "попугаев". Я беру 50 мл из отбора и провожу пробу Ланга. Она тоже качественная, а не количественная. И полностью зависит от художественного вкуса лаборанта...))))
Когда достигаю времени изменения окраски порядка 20 минут, начинаю отбор тела. А дальше спирт становится только лучше.
ОДНАКО! В процессе многих ректификаций я опытным путем установил, что если отбирать 7% голов, просто тупо по расчету от теоретического количества АС, то после этого спирт меня полностью удовлетворяет.
Эстеты и перфекционисты меня заклюют и скажут, что нормальный ректификат начинается после отбора 20-25% от количества АС. Но я жадный и не хочу тратить время на достижение недостижимого, поэтому для меня головы - это 7%. Я говорю про сахарную брагу на Пакмайе.

Кондуктометр спиртовой
Изготовление.

Лист 1,2. Обозначение.
1-вход спирта из холодильника.11-выход спирта в приемную емкость.
2,10-штуцер (медь).
3,8-фиксирующие диски (фольгированный текстолит).
4-винт с гайкой м1,5-м2,8 шт.
5,7-электроды (нержавейка).
6-изолирующее кольцо (фторопласт).
9-проходные контакты.
12-уголок крепежный.
13-скоба.
14-гильза центровочная.
15-гвоздь.
16-пружинка.
17-ластик.
Порядок действий.

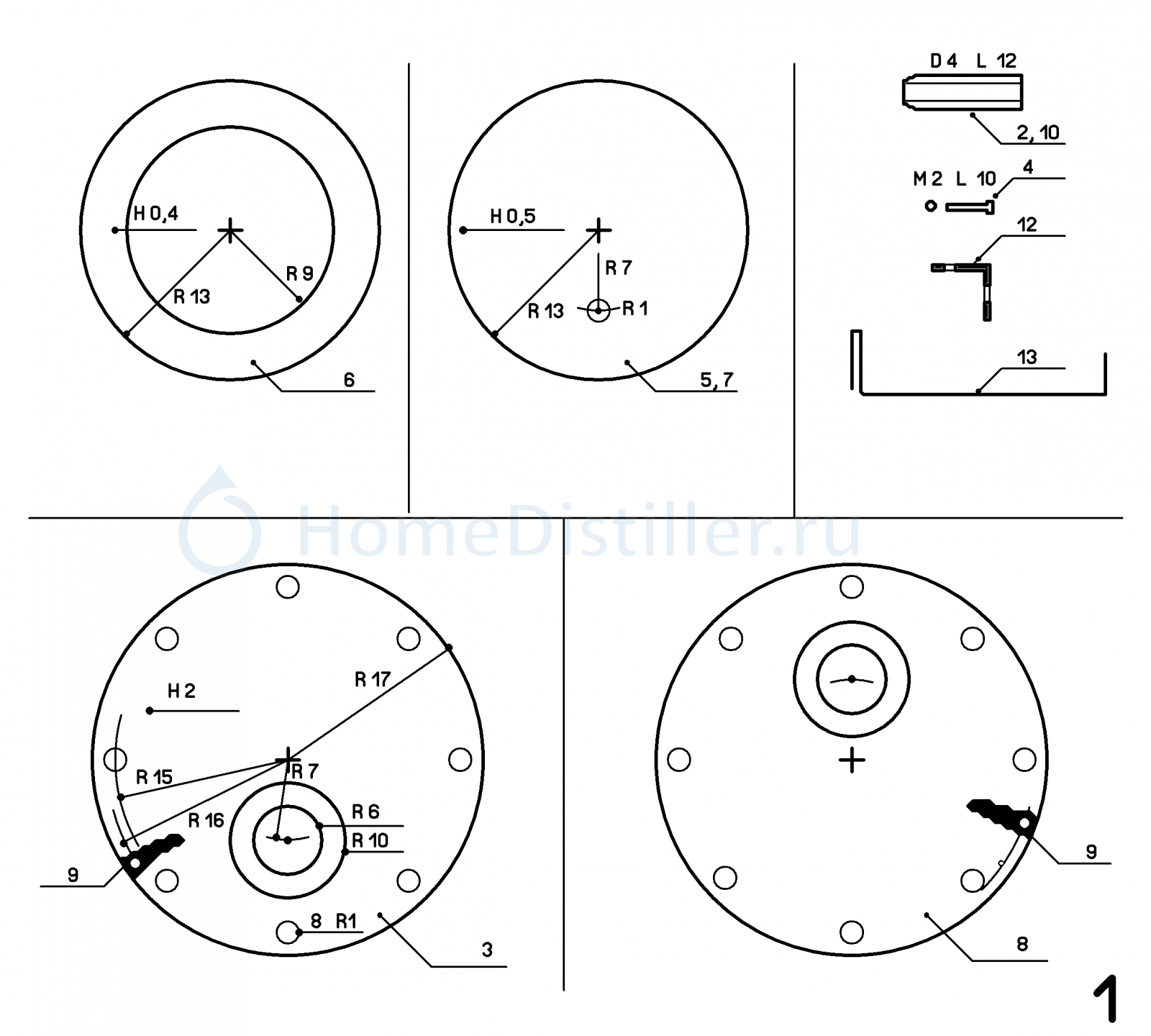

1) Изготовить комплектующие. Рис 1.

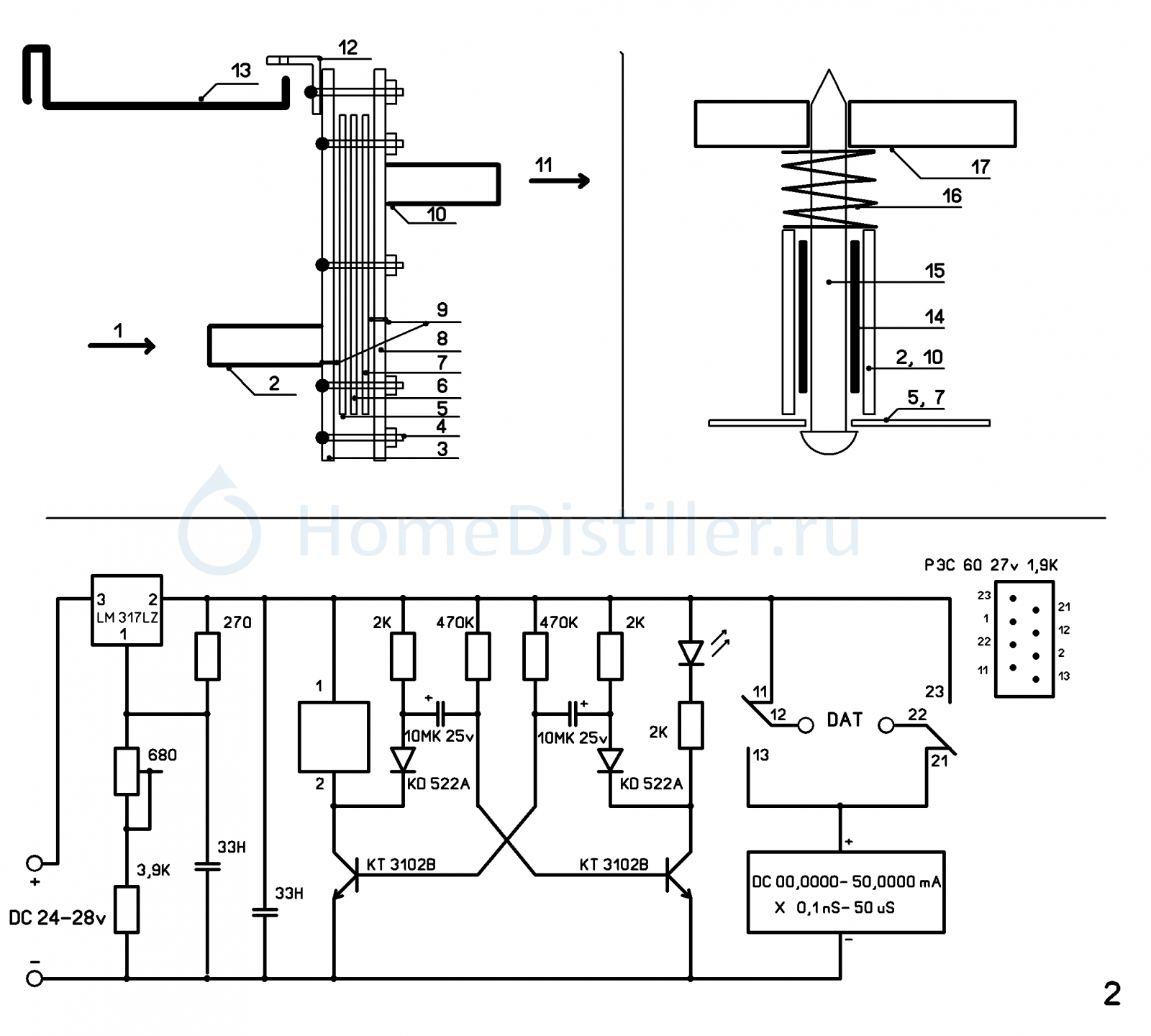

2) Установить штуцеры на электроды,используя центровку. Пайка-олово. Рис 2.
3) Припаять проходные контакты для подключения провода к измерительному блоку.
4) Произвести пробную сборку без изолирующего кольца.Измерить микрометром толщину датчика.
5) Измерить штангенциркулем внутренний диаметр изолирующего кольца.Нанести слой силиконового герметика на кольцо.Собрать датчик
с кольцом.Зафиксировать винтами.Выждать время отвердения герметика,затянуть винты.Проверить датчик на герметичность.
6) Измерить толщину датчика с кольцом и слоем герметика.Разность измерений- расстояние между электродами.
7) Произвести точный расчет величины R.
Расчет измерительной ячейки. Пример.
Объем ячейки, определяющий скорость потока,не влияющий на показания УЭП,рассчитан из характеристик промышленного датчика ДП 003МП.
Q=LxS=0,05x2,54=0,127куб/см. Соответствует скорости потока более 3мл/мин.
Расчет электрического сопротивления спирта измерительной ячейки.
Для удобства измерений применяем DC I=1ма = УЭП=1мкС/см. R= L/X S=0,05 1000000/2,54=19685ом/см.
Используя источник опорного напряжения 19,7 вольт,шкала ма измерительного прибора соответствует шкале УЭП мкСм/см.
На представленной схеме датчик запитан; меандр,F=< 1 герца,поляризационные эффекты минимальны.
Параметры анализируемого спирта.
-избыточное давление 1-10кПа
-скорость потока более 3мл/мин
-диапазон измерений 00,0000-50,0000мкСм/см.
