Скорая помощь или есть вопрос требующий срочного ответа!

только долго ли проживётgxtkjdjl, 23 Янв. 26, 09:45

Лет 7 живет уже.

если его после рм2 запитать? а если до то он будет сетевое напряжение показывать.gxtkjdjl, 23 Янв. 26, 09:45

После РМ2 нельзя - так же врать будет. Можно использовать измерения только до РМ2. Показывать он будет именно входящее сетевое напряжение и силу тока, перемножение которых даст мощность на нагрузке.

Добавлено через 1мин.:

плавает не больше чем на 0.5.gxtkjdjl, 23 Янв. 26, 10:41

Очевидно - не у всех имеется True RMS.

Показывать он будет именно входящее сетевое напряжение и силу тока, перемножение которых даст мощность на нагрузке.Vittomin, 23 Янв. 26, 10:42

А это точно так работает?

Добавлено через 2мин.:

Ток на нагрузке, а напряжение во входящей цепи ))

Отсюда и проблемы у коллеги, его вольтметр ,видимо, некорректно работает с РМ.СМР, 23 Янв. 26, 10:38

Мультиметр МУ-64Николай87152, 23 Янв. 26, 06:54

Номенклатурный номер
12025
Артикул
MY64
Бренд
Precision Mastech Enterprises
Измерение сопротивления
Да
Измерение емкости
Да
Измерение частоты
Да
Измерение температуры
Да
Функция True RMS
Нет

Показывать он будет именно входящее сетевое напряжение и силу тока, перемножение которых даст мощность на нагрузке.Vittomin, 23 Янв. 26, 10:42

Напряжения да. Ток нет. Потому что он будет порезаный. Ну и как следствие мощь не сосчитать.

Ток на нагрузке, а напряжение во входящей цепи ))neva2012, 23 Янв. 26, 10:44

Для вольтамперметра нагрузкой будет ТЭН + РМ2 + что-то еще. Но полагаю, что потребляемой мощностьью РМ2 можно пренебречь.

Добавлено через 3мин.:

Ток нет. Потому что он будет порезаныйВиктрыч, 23 Янв. 26, 10:52

Почему он будет порезанный?

Дедушкин стрелочный авометр не ошибётся. С цифровыми RMS тоже бывают накладки. Они быстро не соображают.

Для вольтамперметра нагрузкой будет ТЭН + РМ2 + что-то еще. Но полагаю, что потребляемой мощностьью РМ2 можно пренебречь.Vittomin, 23 Янв. 26, 10:52

На входе 220В, РМ выдает на ТЭН допустим 100В. Замерили ток в цепи и при чем тут входное напряжение? Чем оно поможет при расчете мощности на нагрузке (ТЭНе)?

На входе 220В, РМ выдает на ТЭН допустим 100В. Замерили ток в цепи и при чем тут входное напряжение? Чем оно поможет при расчете мощности на нагрузке (ТЭНе)?neva2012, 23 Янв. 26, 11:04

Если мы видим до РМ 220В и 5А, мы разве не можем предположить, что наш ТЭН Потребляет 1100 Ватт? Или не так - наш ТЭН, вместе с нашим РМ, потребляют 1100Ватт.

Добавлено через 10мин.:

neva2012, смотри.
На НБК у меня 3Квт ТЭН и подаю я 193 вольта обычно, при этом простым перемножением показаний на вольтамперметре я получаю 2270Вт. примерно.
На ректе у меня ТЭН 2КВт и подаю я 165 вольт и перемножением показаний на вольтамперметре я получаю 1143-1145Вт. примерно.

Можешь пересчитать по таблицам - с какими то мелкими погрешностями всё сходится.
Точно, конечно, никогда не измерить, потому что до РМ тоже цифры постоянно меняются.

Если мы видим до РМ 220В и 5А, мы разве не можем предположить, что наш ТЭН Потребляет 1100 Ватт? Или не так - наш ТЭН, вместе с нашим РМ, потребляют 1100Ватт.Vittomin, 23 Янв. 26, 11:08

Понял - РМ + ТЭН считаем как нагрузку. Да, ты прав, тем более, что на входе напруга не порезанная (не искаженная).

РМ + ТЭН считаем как нагрузкуneva2012, 23 Янв. 26, 11:25

Да. Учитывая, что РМ практически ничего не потребляет - можно его не учитывать в рассчетах.
Но перфекционисты могут точно узнать потребление РМ2 и отнимать, например 1 ватт

Всегда сможешь в реальном времени простым перемножением получить потребляемую мощность.Vittomin, 23 Янв. 26, 09:20

Или чуть подороже, но сразу в Ваттах

дешевенький вольтамперметр, типа https://www.ozon.ru/...2uxnA0JzuB0QDqY.
Всегда сможешь в реальном времени простым перемножением получить потребляемую мощность.Vittomin, 23 Янв. 26, 09:20

Нельзя.
Такие приборы врут в измерении несинусоидального тока.

только долго ли проживёт
если его после рм2 запитать?gxtkjdjl, 23 Янв. 26, 09:45

Проживёт долго (если сразу не накроется). Только врать будет в любом случае, хоть до, хоть после.

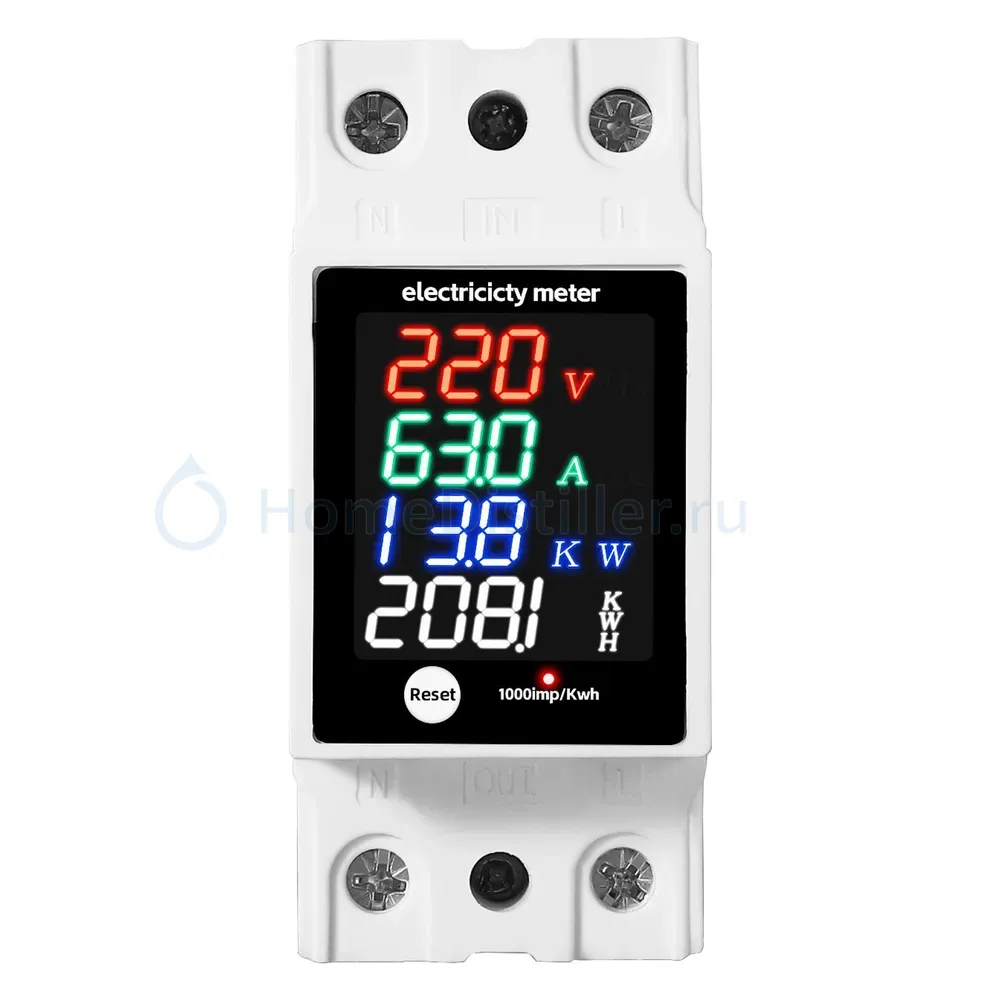

Или чуть подороже, но сразу в Ваттахneva2012, 23 Янв. 26, 12:02

Это как РолссРойс уже
Такой, похоже, даже общее потребление измерит на весь перегон.

Добавлено через 10мин.:

Newocelot, вольтамперметр нужно ставить ДО РМ2.

Думаешь РМ2 рвет синус по всей сети до самой электростанции?

Я же написал - у меня лет 7 такой приборчик используется и это реальные показатели:
На НБК у меня 3Квт ТЭН и подаю я 193 вольта обычно, при этом простым перемножением показаний на вольтамперметре я получаю 2270Вт. примерно.
На ректе у меня ТЭН 2КВт и подаю я 165 вольт и перемножением показаний на вольтамперметре я получаю 1143-1145Вт. примерно.

Осциллографа у меня нет, но ради развлечения я могу подать на ТЭН 110Вольт.
Сколько Ватт должно получиться, если подать на 2Квт. ТЭН 110 вольт?

Думаешь РМ2 рвет синус по всей сети до самой электростанции?Vittomin, 23 Янв. 26, 12:28

до квартирных розеток и других квартирных потребителей точно . Зависит от РМки,режима её работы, имхо. Обычная лампочка может начать мигать.

Сколько Ватт должно получиться, если подать на 2Квт. ТЭН 110 вольт?Vittomin, 23 Янв. 26, 12:28

500

Newocelot, из розетки какой ток идёт?
У меня например бывает и 220В и тут же сразу 160В. И такая свистопляска постоянна! Только ночью всё устаканивается.
А чем плоха идея приобресть новый РМ взамен косячному?

дело не во вранье, у них блок питания дохнет если его после подключить. Миша Z писАл, в какой то теме как разделить питание и показания, тогда можно и выходные параметры смотреть, только запитать до регуля.

500gxtkjdjl, 23 Янв. 26, 13:10

Проверю сегодня.
Главное - не забыть!

не забыть!Vittomin, 23 Янв. 26, 13:46

деменция всё таки!?

деменция всё такиpivnaykus, 23 Янв. 26, 19:27

Не хотелось бы, но забываю многое.

500gxtkjdjl, 23 Янв. 26, 13:10

Итак, результаты измерений на ТЭНе 2квт:

От розетки - измеритель, РМ2, ТЭН
110Вольт: 225В х 2,9А = 652 (должно быть 500Вт)
165Вольт: 224В х 5,1А = 1142 (должно быть 1125Вт)
200Вольт: 221В х 7,4А = 1635 (должно быть 1650Вт)

Просто измеритель и ТЭН, РМ исключен из схемы
220В х 9,3А = 2046 (должно быть 2000)

От розетки - РМ2, измеритель, ТЭН
200В: 171В х 7,3 = 1248
111В: 64В х 3А = 192

Просто РМ2 и измеритель, ТЭН исключен из схемы
110В: 282В х 0А = 0

Делал фотки, потом с них считал (но не вижу смысла их выкладывать, ибо не вру 100%), приборы постоянно меняют показания, поэтому в одном месте не 110В, а 111.
Показания постоянно прыгают, для фиксации я выбирал моменты наибольшей стабильности, скажем так.

Итог измерений - дешевенький вольтамперметр после РМ2 вообще врет, до РМ2 и без него показывает на больших значениях среднеприемлимо, на 110В врет на 150 Вольт, что уже вообще плохо, конечно.
