Автоматизация процессов при помощи термостатов, и не только..

AVP58, любой медный провод от 0,5мм диаметром

от 0,5мм диаметром546, 22 Февр. 26, 10:46

нафига 0.5 !!!
0.12 более чем достаточно (но тонкие паять/обжимать может быть неудобно, поэтому 0.2 - 0.35)

Для терморезисторов (особенно если провода нужны длинные) лучше использовать подходящий кабель: типа МГТФЭФ, МГТФФ , МС , МСЭО или подобные.

Если не нужна особо высокая точность и большая длина , то

для термодатчика ntcAVP58, 22 Февр. 26, 10:42

можно использовать любой кабель/провод.

Newocelot, последняя Ф в

МГТФФNewocelot, 22 Февр. 26, 13:14

что означает?

Добавлено через 1мин.:

любой медный провод от 0,5мм диаметром546, 22 Февр. 26, 10:46

546, лучше до

0,5мм546, 22 Февр. 26, 10:46

Добавлено через 2мин.:

сечение имел виду, а не

диаметр546, 22 Февр. 26, 10:46

последняя Фgxtkjdjl, 22 Февр. 26, 14:55

https://stroka.by/...oda-montazhnye/
Примерно так

у меня все датчики подключены одножильным экранированным проводом примерно в миллиметр
для спиртового датчика и для управления клапаном отбора по два экранированных провода на датчик
для верхнего температурного датчика пришлось экранированный провод изолировать термоусадкой
датчики с али двухпроводные
никаких глюков не замечал
от наводок принял меры - корпус разделён перегородкой на две части
силовые цепи и рм2 и шим2 внизу - слаботочные цепи и термостаты вверху

Может кому будет нужно.

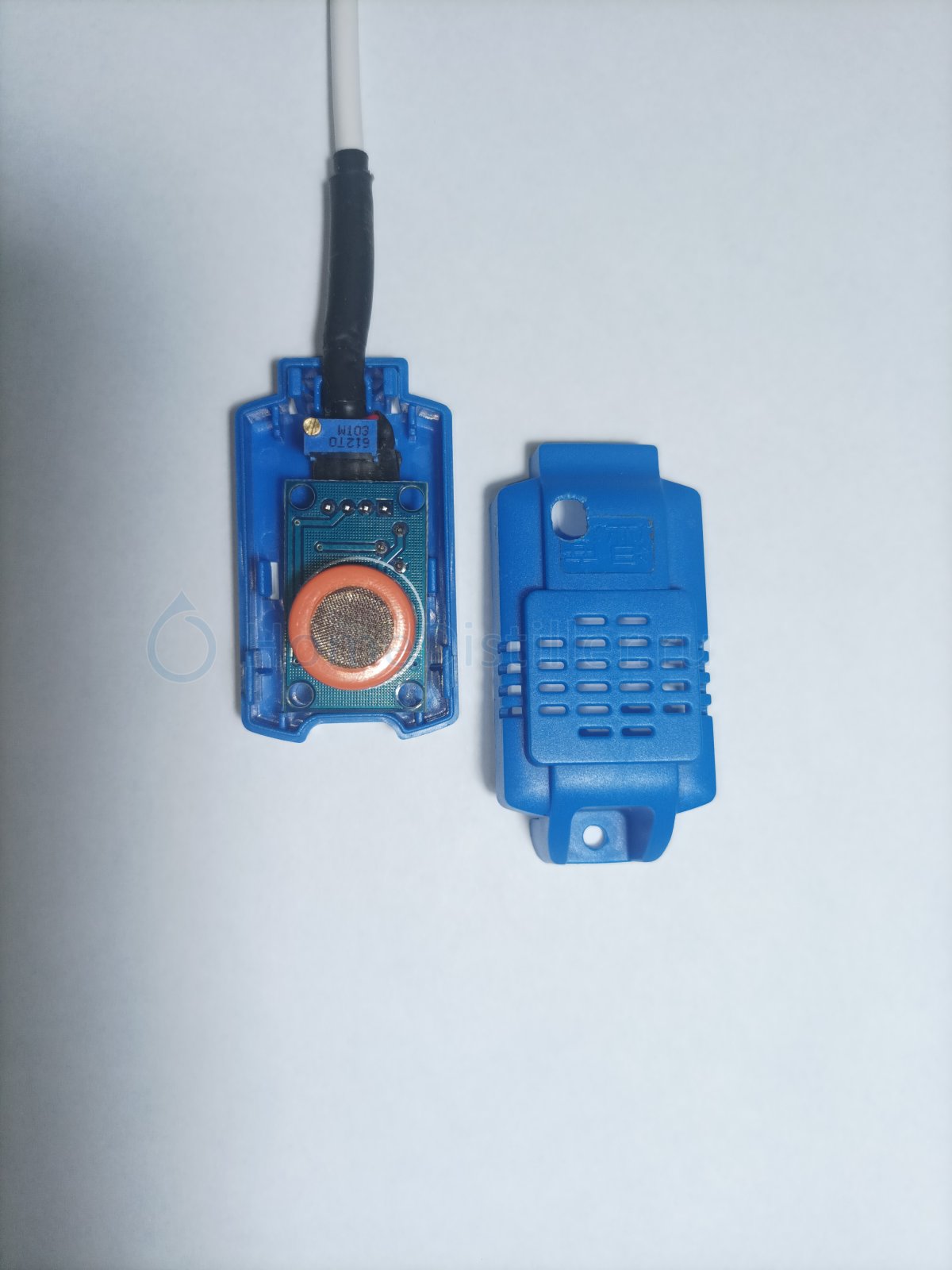

Как то пару лет назад захотелось видеть что выдает на выход модуль MQ-3.
Из даташита понятно, что на выходе сенсора MQ-3, просто изменяется сопротивление, поэтому тупо взял первый попавшийся
копеечный терморегулятор W1209 и взамен штатного терморезистора, подцепил на вход терморегулятора, аналоговый выход "А0" модуля MQ-3

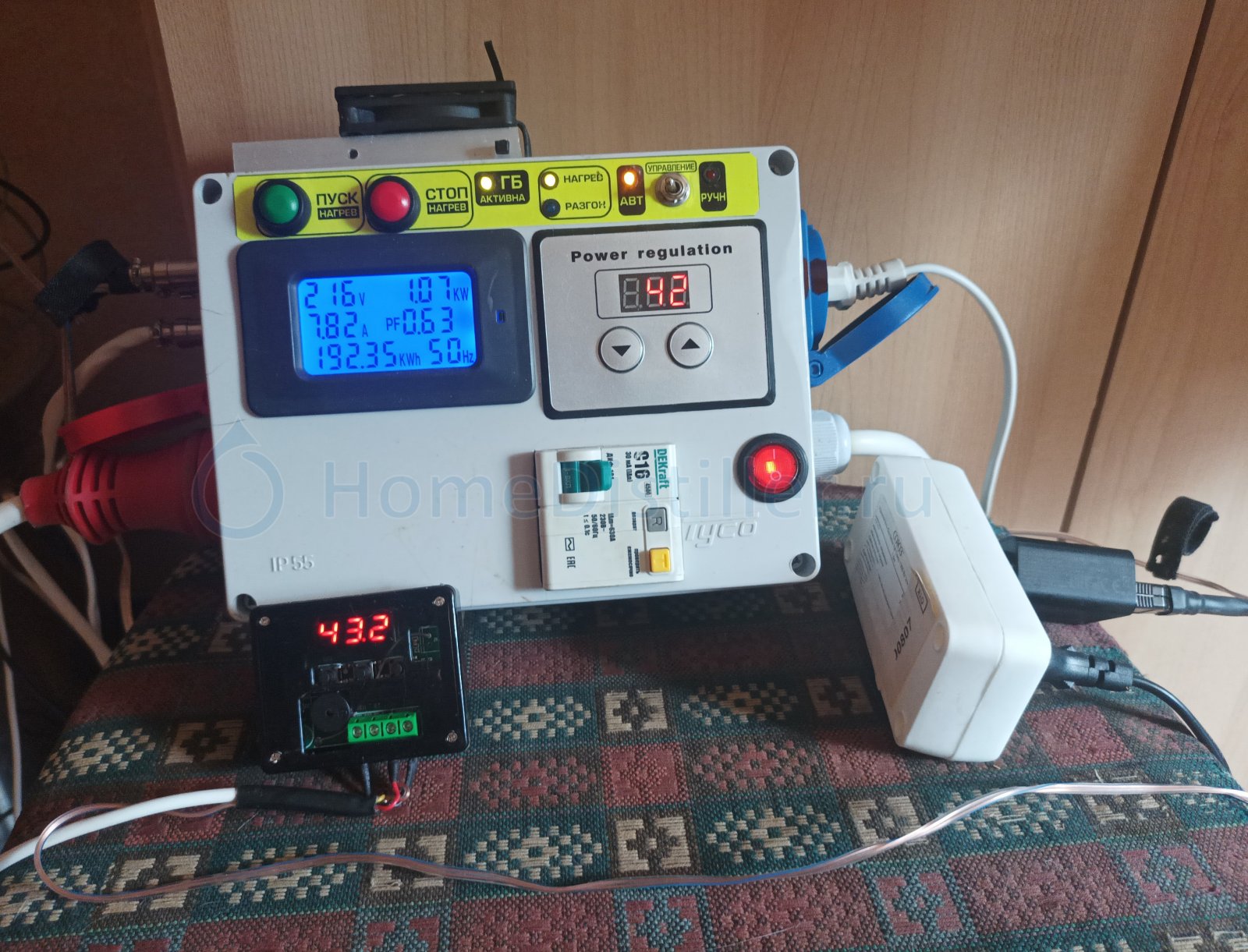

В итоге терморегулятор показывает циферки, понятно что это в "попугаях" но всяко лучше чем вообще ничего и если все время
в процессе работы на индикаторе было условно 50 попугаев, и вдруг стало 70, то пора если не паниковать, то уж точно искать причину.

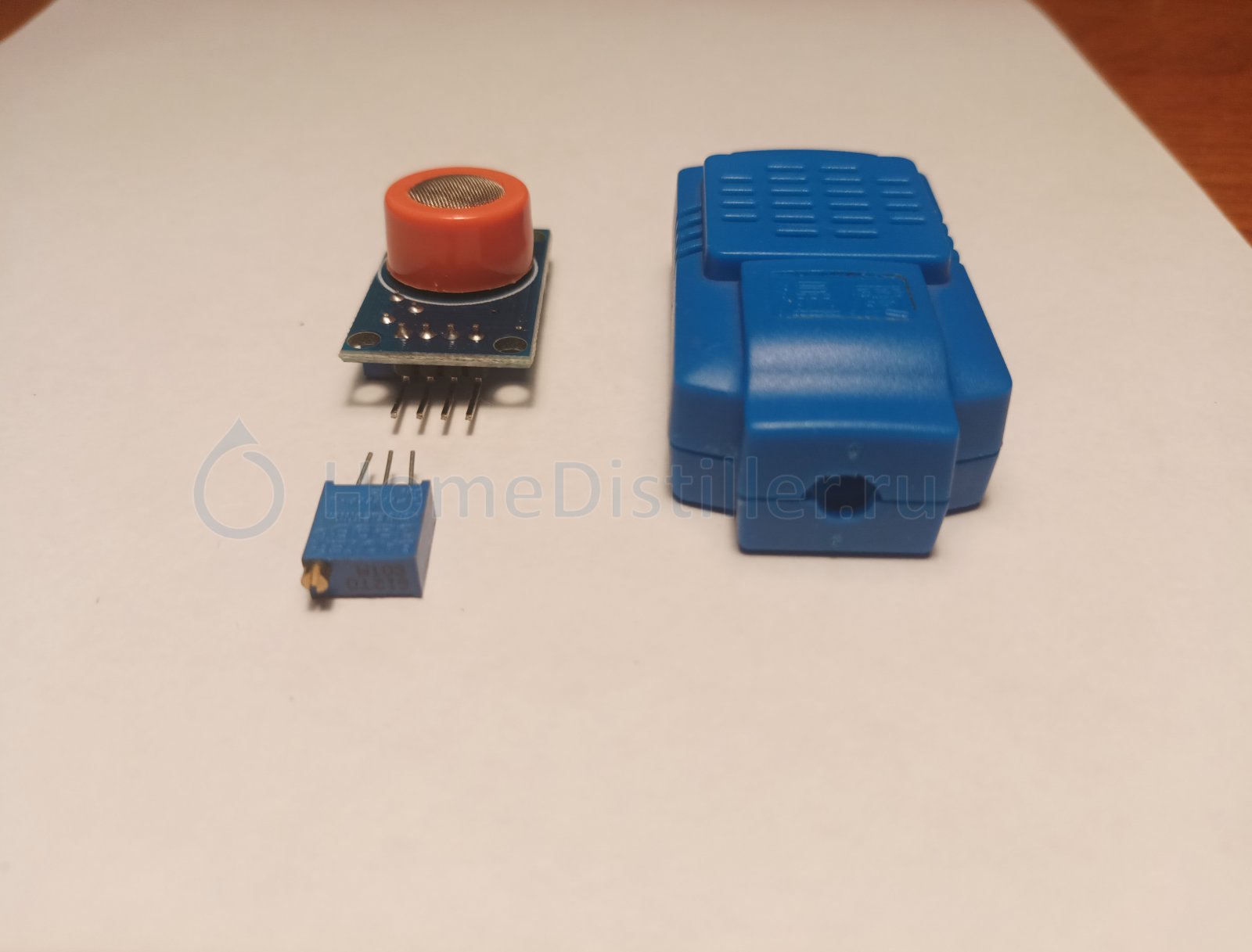

Что сделал в самом модуле MQ-3:

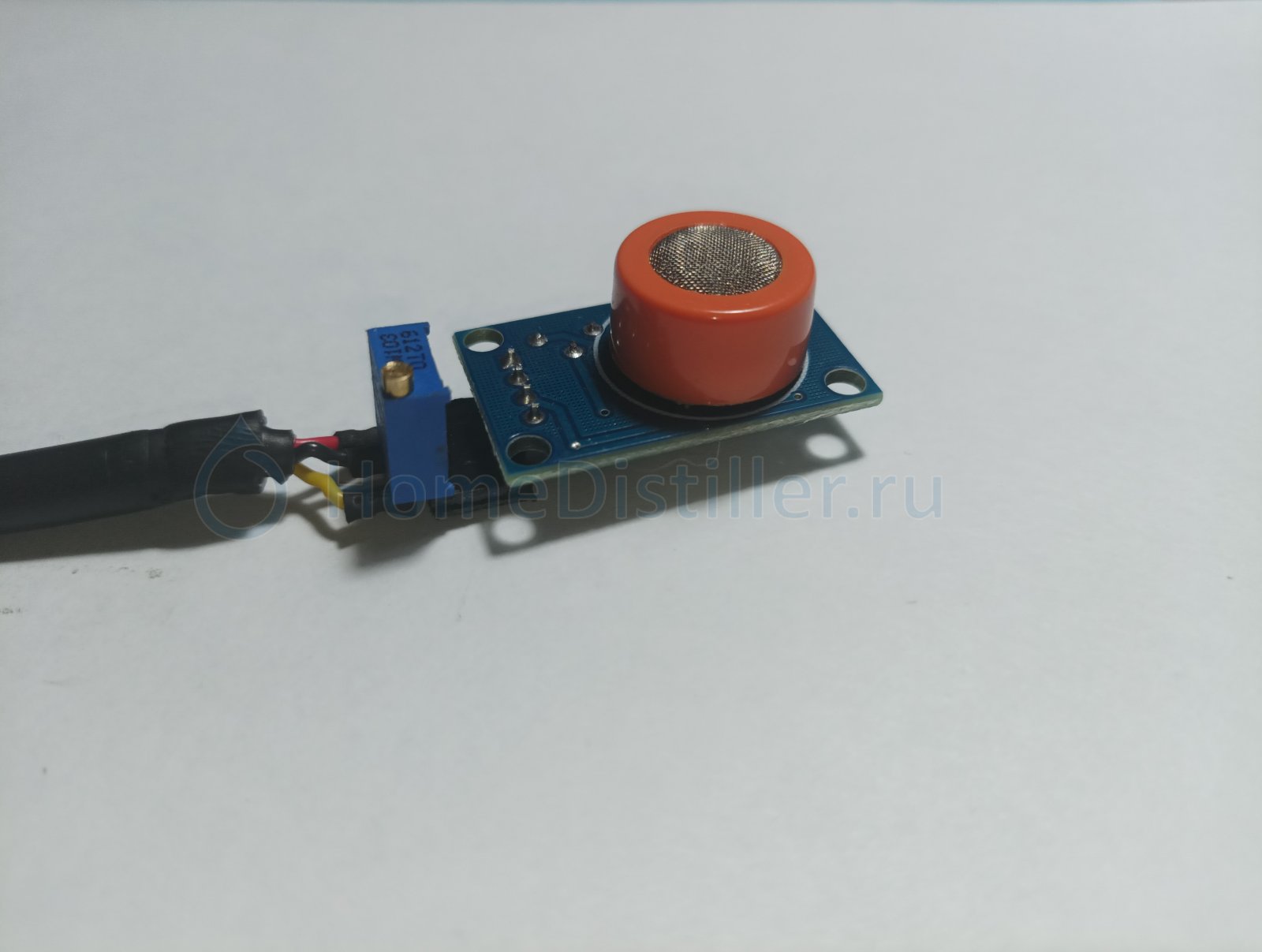

Выход модуля А0 притянут к земле через резистор 1к (а термистор терморегулятора на 10к), поэтому удалил его и взамен
поставил многооборотный подстроечник на 10к
Я не знаю как бы работал модуль с родным резистором (не проверил), но замена на многооборотник еще позволяет
выставлять нужное значение попугаев в процессе работы, например на индикаторе устаканилось значение 68.2, и его можно
изменить подстроечником например на 50 попугаев, для удобства считывания (хотя все равно потом уползают показания, поскольку ползают туда/сюда так или иначе, форточку или дверь кто то открыл и т.д.)

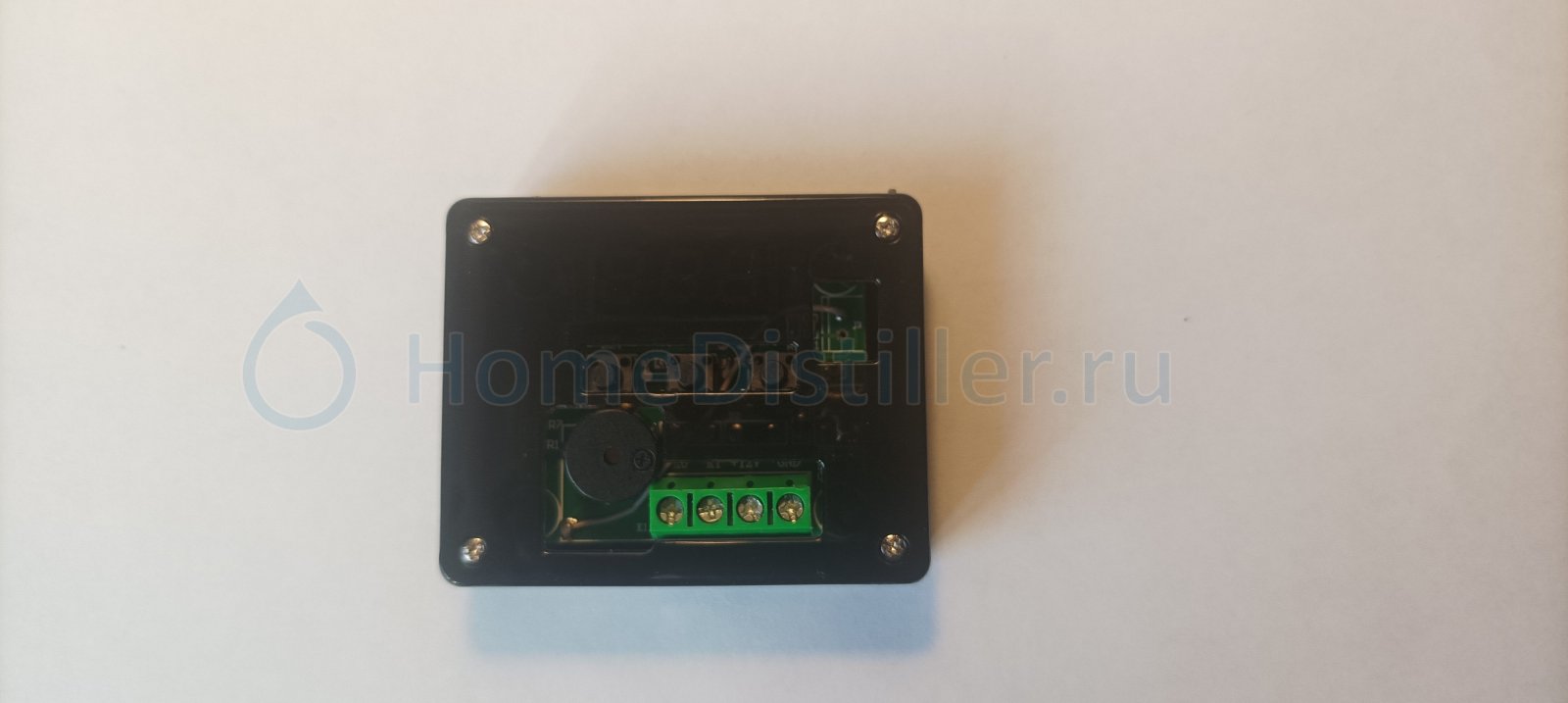

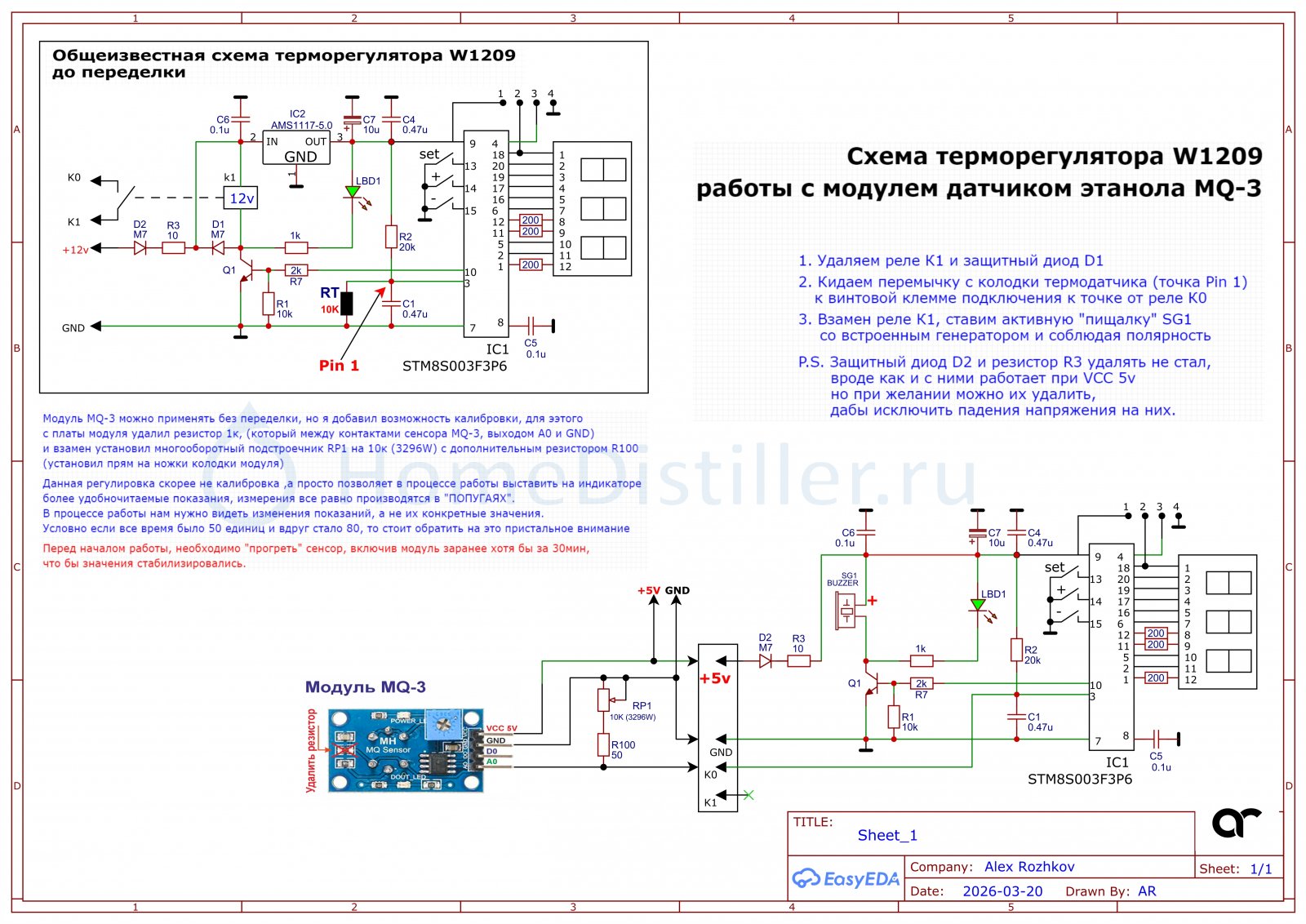

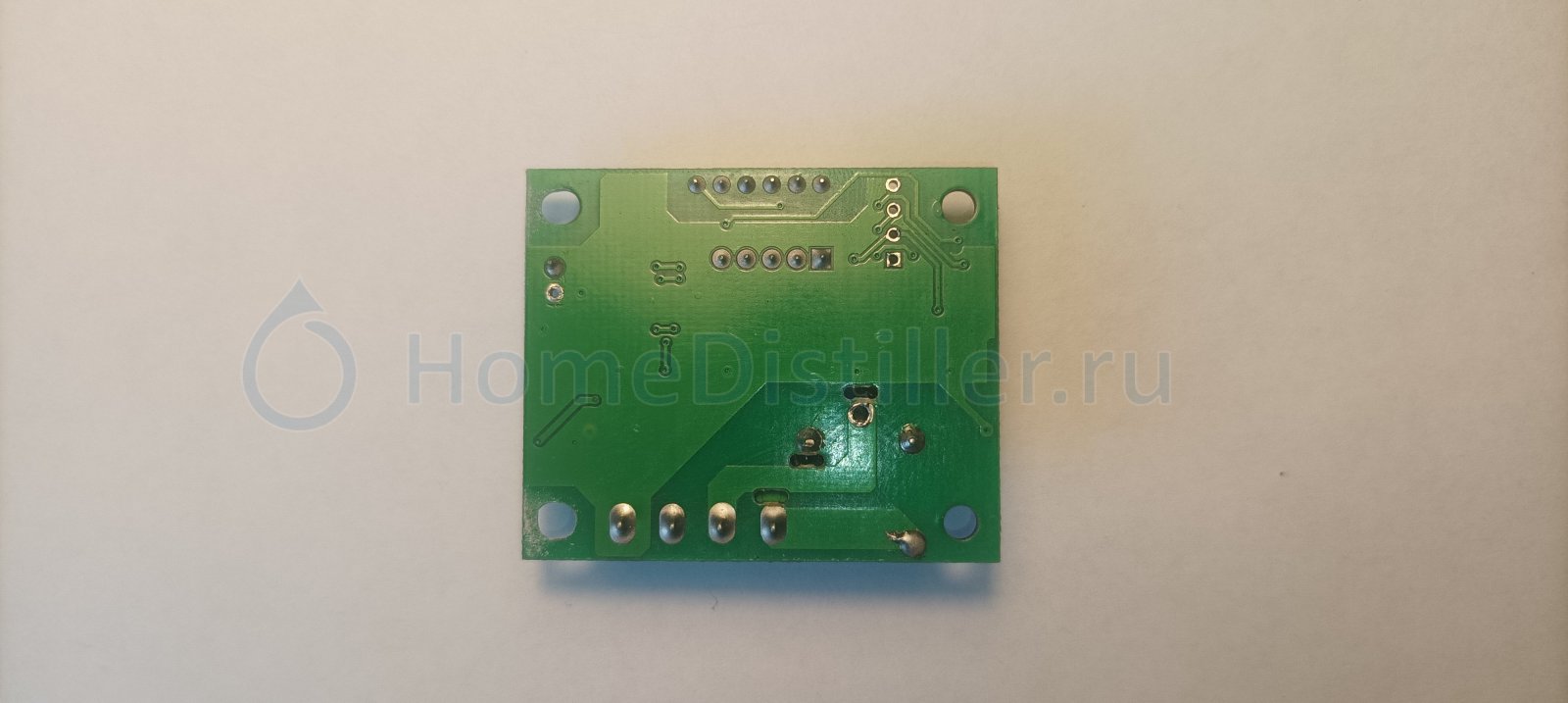

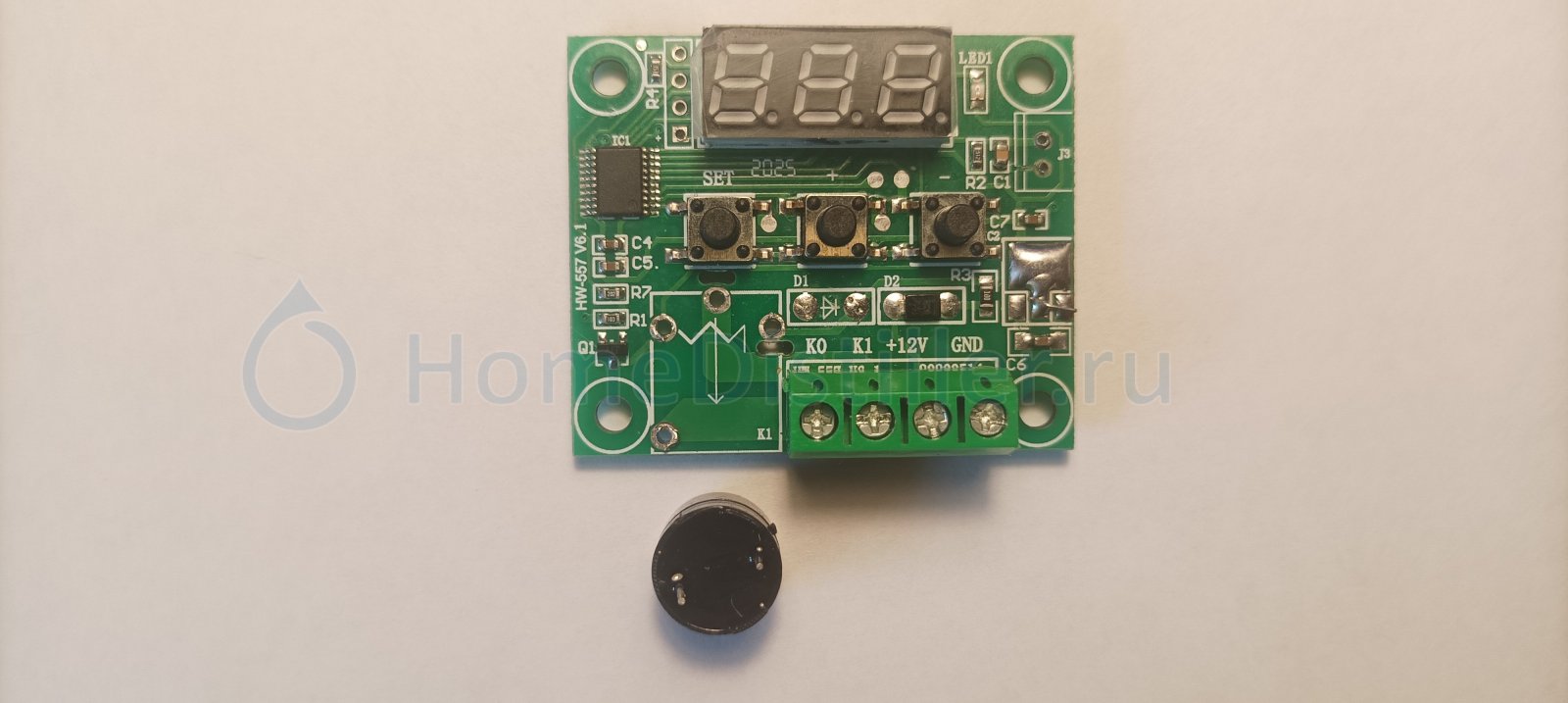

Что делал с W1209:

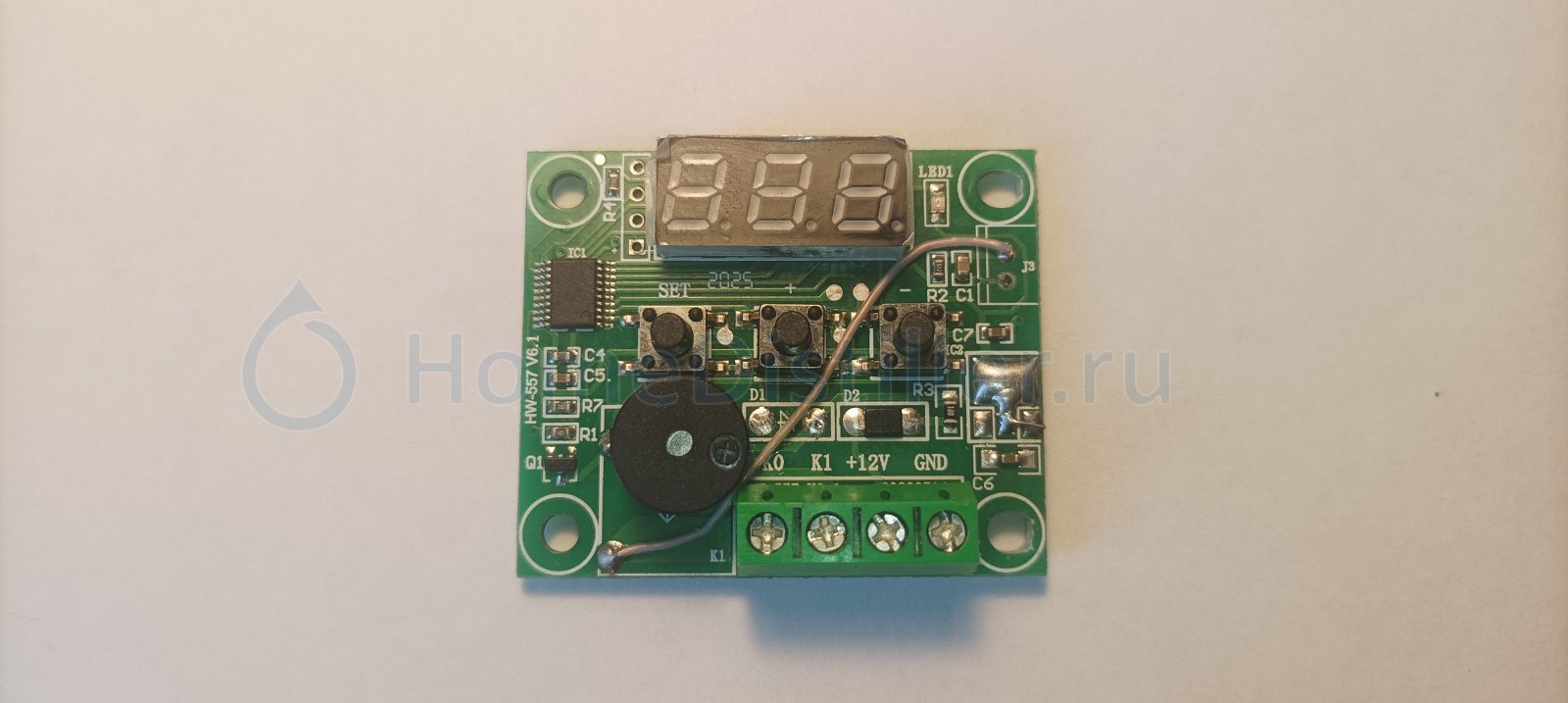

1. Удалил реле и его защитный диод
2. Вместо реле поставил активную пьезо пищалку (с генератором)
3. Кинул перемычку с разъема подключения терморезистора на винтовую клемму, для удобства подключения к модулю MQ-3
4. Удалил стабилизатор AMS на 5в (добавил там перемычку вход с выходом), поскольку модуль MQ-3 питается от 5V, что бы
было единое питание модуля с терморегулятором.
Питается все от обычного USB зарядника 5в 2А

P.S.
При первом включении нового модуля MQ-3 его надо "обжечь" включив часиков на шесть/. просто подав питание на него.
В последствии желательно включать минут за 30 до начала работы, что бы успел "прогреться", как раз пока колонна будет разгоняться, стабилизироваться, спираль успеет хорошо прокалиться и значения стабилизируются.

P.S.S
Как стал вести себя выход D0 после добавления подстроечника, не знаю, поскольку мне достаточно пищалки

Не знаю можно сюда видео вставлять или давать ссылки........

Удалил реле и его защитный диод
2. Вместо реле поставил активную пьезо пищалку (с генераторомLEHiN, 20 Марта 26, 20:03

LEHiN, а как напругу отключить в случаи аварии или только зовёт, а выключать самому?

а как напругу отключить в случаи аварии или только зовёт, а выключать самому?gxtkjdjl, 21 Марта 26, 15:02

У себя сделал как извещатель.

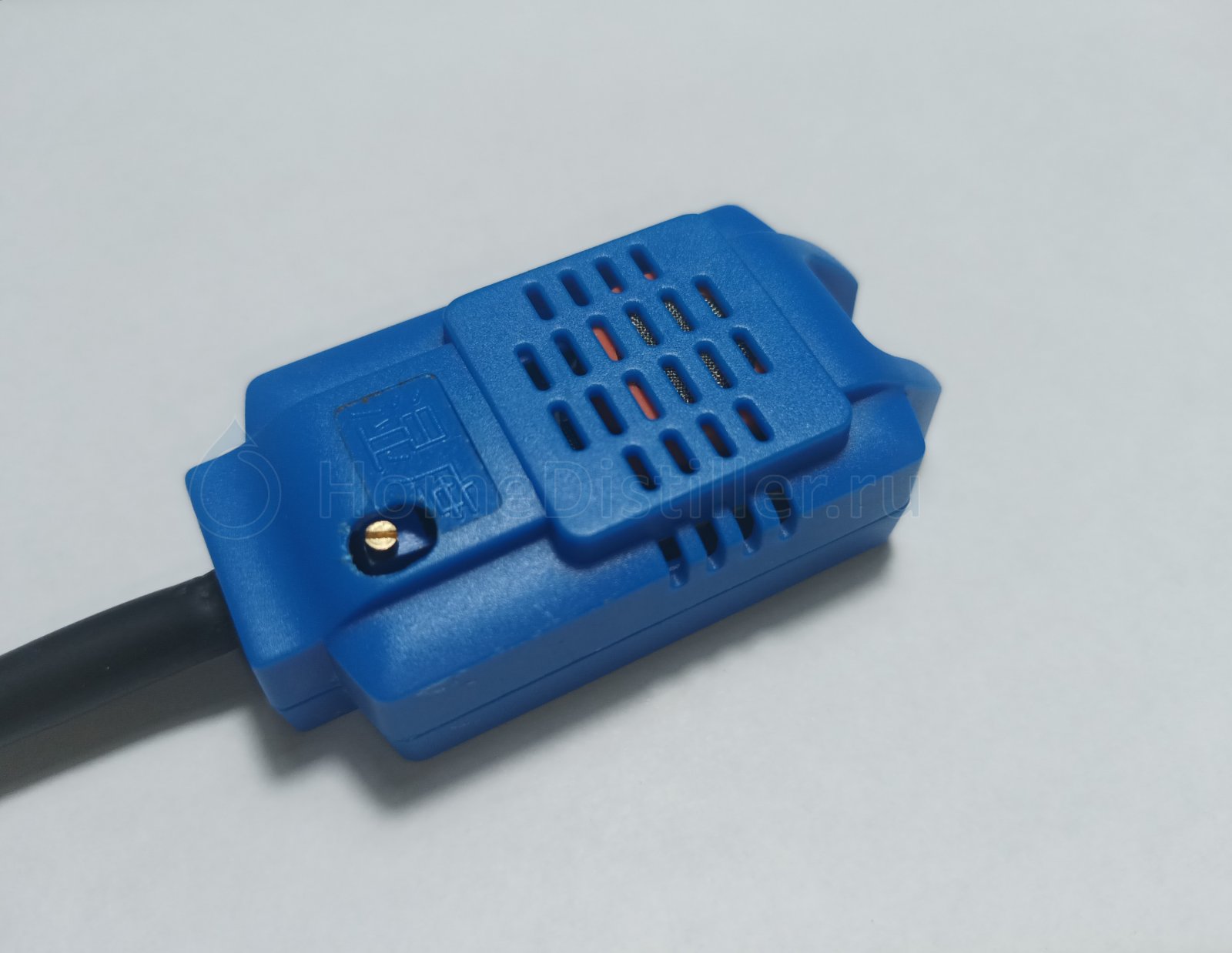

Мне кажется что MQ-3 не настолько стабилен и точен что бы его использовать на "отключение" группы безопасности, он в процессе погона ползает в показаниях до +/-10 единиц, реагирует на все, сквозняк тот же. Висит у меня на колоне на высоте 1.6м от пола и срабатывает на снятую крышку с банки отбора где то через минуту или две, поэтому мне кажется что как извещатель он нормально подходит. Но кто мешает взять другой любой терморегулятор с NTC термодатчиком на 10к.

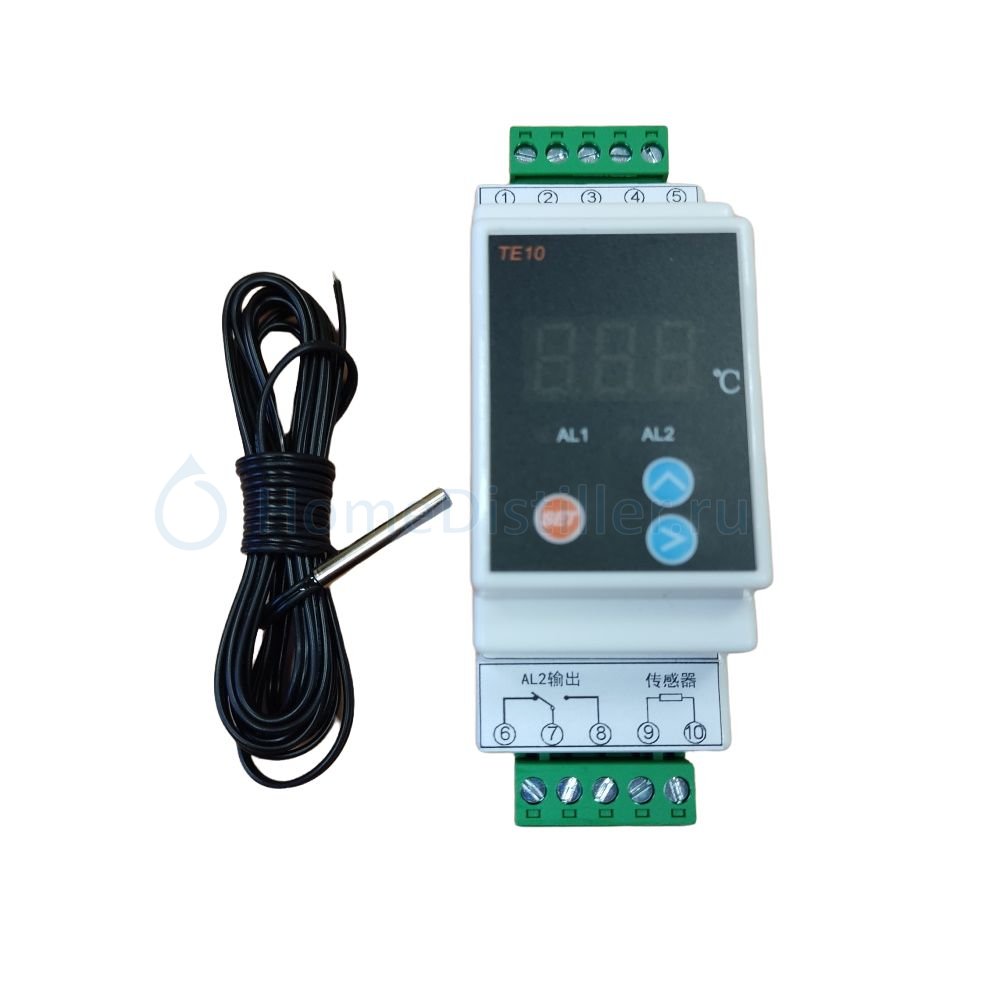

Например наверное можно взять тот же недорогой терморегулятор "TE10" у которого один вход и два независимых выхода, на первый канал повесить пищалку как предварительное оповещение оператора о подозрительной ситуации, а уже на второй канал настроить отключение группы безопасности, если оператор не среагировал на предварительное звуковое оповещение и показания продолжили расти.
Только по питанию их срастить с модулем MQ-3 который питается от 5в
