Автоматизация процессов при помощи термостатов, и не только..

Фазу о ноль через катушку реле, по их схеме. А так они просто замыкаются.

Контакты действительно сухие.Serg412, 28 Июня 25, 13:57

Они что - мокрыми должны быть??

Они что - мокрыми должны быть??Zapal, 04 Июля 25, 08:15

мокрые те которые на определённое напряжение расчитанны, там уже к центральному контакту подведено напряжение если надо что бы лампочку 220 выключало 0 на лампочку напрямую, а фазу с контакта реле (н.о или н.з как надо) на подвижный контакт фаза уже подведена внутри прибора. как то так.

мокрые те которые на определённое напряжение расчитанны,gxtkjdjl, 04 Июля 25, 10:18

Это сленговое название...

В учебниках по электротехнике -на коих я учился, такого термина никогда не встречалось..

Писалось - цепь подключить на свободные контакты реле.. ( и указывалось их нормальное состояние, при отсутствии питания на катушке.. замкнутые или разомкнутые)

Да я собственно не цепляюсь, просто дико режет слух - этот псевдонаучный сленг... ))

если взять паспорт любого реле - нигде и никогда - не встретишь название мокрый контакт..
есть три типа контактов.
1. нормально замнутый
2. нормально разомкнутый

и у поляризованых реле - со встроенными магнитами..
3. имеет случайное положение. в зависимости от того, когда его выключили..

Тут имеется виду, что на один из контактов уже подведена фаза. Некий полуфабрикат. Все китайские поделки так устроены. Торчит три провода. Красный фаза, черный ноль. Желтый нагрузка к черному. Или 2 черных. Я сначала тоже удивлялся. Потом привык. Хотя каждый раз мультиком уточняю ху из ху. Не привык в темную подключать.

Тут имеется виду, что на один из контактов уже подведена фаза.Виктрыч, 04 Июля 25, 13:10

или + питания если питание слаботочное, у меня есть реле времени, на них так. типа такого только в чёрном корпусе

Добавлено через 2мин.:

Это сленговое название.Zapal, 04 Июля 25, 13:01

х.з есть ли вообще такое название, сухие точно есть, а вот

мокрымиZapal, 04 Июля 25, 08:15

возможно ты их первый назвал, а я подхватил.

это либо "сухие контакты" и на них нет напряжения,
или же контакты, на которых управляемое напряжение имеется

, я просто ответил Михаилу на его вопрос, а сухие, мокрые, замоченные- это уже терминология=тавтология.

Ребят всем привет, подскажите пожалуйста:
1. Можно ли датчики подключить напрямую без светодиодов аварии и резисторов? Либо можно использовать допустим один светодиод и резистор для всех сразу.
2. Можно ли в схему добавить клапан воды?

1- диоды для выборки все равно придется ставить, так почему бы не совместить это с индикацией?
2- можно, но это не будет иметь отношения к ГБ.

Диоды индикации 3х вольтовые в схеме?
И еще такой момент реле к3 там указано авария замыкание туда что подключается?

Диоды индикации 3х вольтовые в схеме?sokolik46, 14 Июля 25, 12:11

светодиод, устройство токовое.
это лампочки на какое то напряжение.
а светодиоду нужный ток формируется из питающего напряжения, внешним источником тока, как правило - резистором(как и в данном случае)

Добавлено через 2мин.:

И еще такой момент реле к3 там указано авария замыкание туда что подключается?sokolik46, 14 Июля 25, 12:11

это для внешнего извещателя (любого типа, GSM, телеграмм бот, удаленный в другое помещение звуковой сигнал, или звонок повышенной громкости)
он замыкается при загорании любого светодиода аварии и остается включенным, пока есть сработка, не зависимо от выключателя звукового сигнала.

хорошо, в данном случае какие светодиоды используются

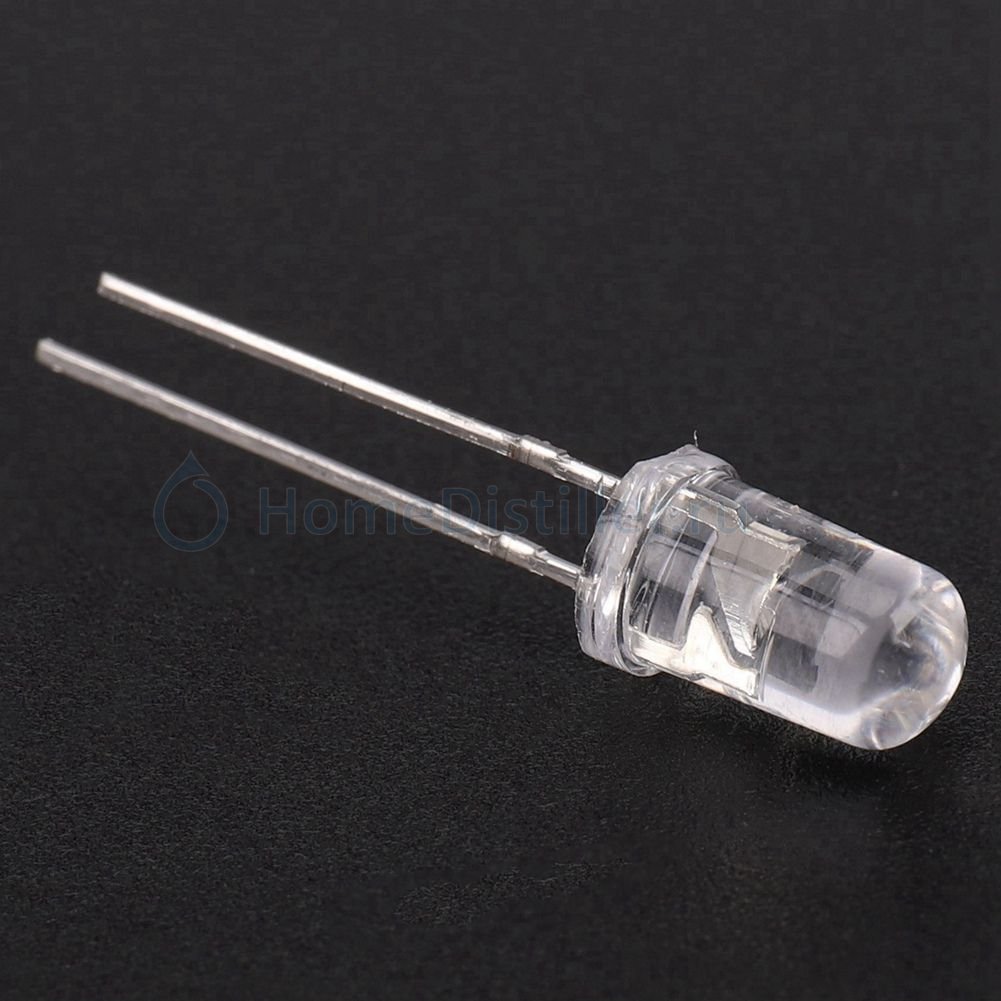

sokolik46, ИМХО.какие то такие

какие светодиоды используютsokolik46, 14 Июля 25, 18:41

обычные светодиоды.
если непременно нужно указать номинал, пусть будут АЛ307Б
но в целом, абсолютное большинство диодов подойдет.
кроме специальных версий.

я использую вариант с увеличенной яркостью, от информационных панелей.

разобрался

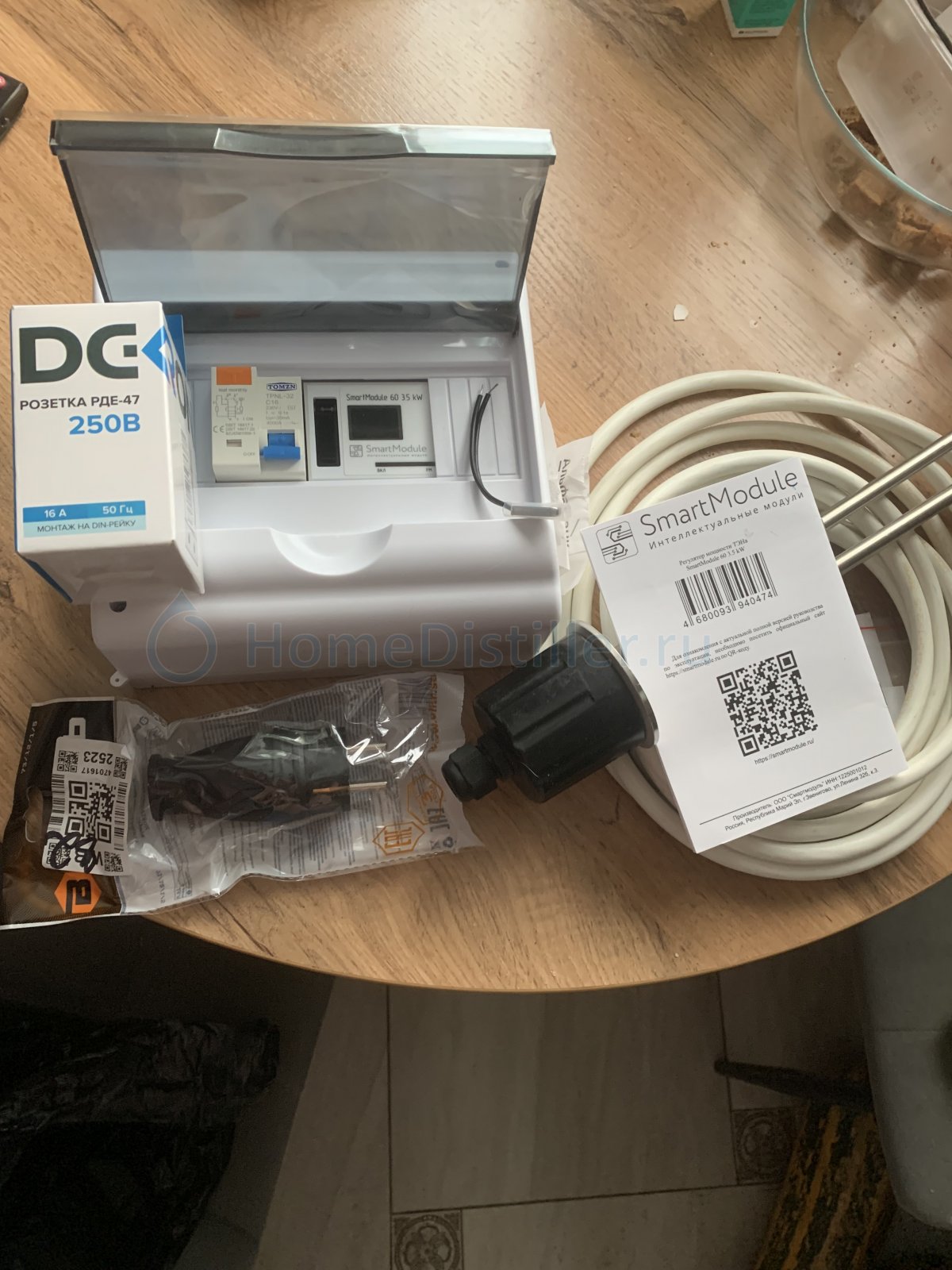

Миша Z, Здравствуйте добрый человек, не могли бы вы подсказать что и как подключать? Всё минимально купил вроде а немного не хватает ума

вот тут, на сайте производителя, все максимально понятно изложено по подключению стабилизатора
https://smartmodule.ru/...spc_60_btns.png

если нужна еще простейшая ГБ, то нужен
Блок питания, релейный модуль, Термостат биметаллический 55°С NC, резистор двухваттный на 4,7КОм

Термик на фотке видно. А резик нет.

Здравствуйте!
автоматика на термостатах из этой ветки работает отлично
сделал около двадцати перегонов - замечаний нет
но есть одна непонятка

чтобы было понятно вкратце расскажу как я спирт гоню

вилка в розетку - подаётся питание на БП - на автоматику на приборы и датчики
если всё нормально - вручную включаю дифавтомат и подаю 220 вольт на рм2 и далее на тэны
на рм2 выставляю 170 это режим разгон у меня
как только в колонне внизу сработает датчик на 55 градусов включается режим работа - вручную ставлю на рм2 130 и далее гоню спирт - головы - тело - хвосты
качество спирта и меня и моих знакомых устраивает - водка мягкая - пьётся легко - но больше всего всем - и мужчинам и женщинам - нравится настойка на тёрне - пьётся настолько легко что и закусывать не надо - градус не ощущается а по моему спиртометру там 41 градус

так вот - всё вроде хорошо но есть один такой момент
когда включаю дифавтомат то первые три четыре секунды рм2 горит постоянно а потом начинает непрерывно моргать
при этом рм2 работает нормально - регулируется и держит напряжение на тене по настройкам
но моргает
раньше у меня отбор был через шим2 - так я включу выключу отбор три четыре раза и рм2 перестаёт моргать горит постоянно
но не понравился мне отбор через шим 2 - убрал прибор и теперь рм2 моргает постоянно но повторю работает нормально при этом
теперь отбор через температуру в колонне которую регулирует термостат и он включает либо отключает клапан
а скорость отбора регулирую игольчатым клапаном вручную
мне так удобнее

но рм2 при этом моргает
хотя часа через три иногда перестаёт моргать - останавливается
но не всегда

может кто сталкивался с такой проблемой?
может фильтр какой нужен ?
в саму рм2 я пару варисторов впаял для защиты
у меня есть предположение что это может быть связано с напряжением в сети
у меня несколько пониженное - в основном 200 вольт - но иногда видел и 180
а может и ещё какая проблема
