Автоматизация процессов при помощи термостатов, и не только..

А у некоторых и паяльника нет, да и пользоваться им не умеют. Думаешь мало таких?)

А у некоторых и паяльника нет, да и пользоваться им не умеютDry Gin, 09 Марта 25, 09:08

Предлагаете таким самостоятельно лезть в силовую электрику?

Не совсем в тему, но все же:
Как то уже давно (лет 10 назад) пробило симистор у одного пользователя РМ.
Добрые дяди ему посоветовали купить новый и самостоятельно поставить, мол ничего сложного нет.
Пошел он в магазин и купил вместо BTA41 чуток другой BTB41, все ему сказали мол одно и тоже.
Сам ставить не стал но в ближайшем автосервисе, автоэлектрик заменил ему.
Пришел на радостях домой и при очередной ректификации, потрогав как обычно радиатор, получил бодрый заряд электричества через свою тушку.

Пришел на радостях домой и при очередной ректификации, потрогав как обычно радиатор, получил бодрый заряд электричества через свою тушку.LEHiN, 09 Марта 25, 09:18

В общем мафия тех, кто умеет держать паяльник, запугивает простых филологов страшными историями😄

работа с электричеством - очень опасное дело
и об этом надо помнить всегда
да собственно и ректификация тоже опасное дело - мало их что ли повзрывалось и сгорело
тем не менее желание человека не остановишь
просто надо тщательно во всём разобраться
кстати МишаZ и придумал схему с многочисленными защитами совсем не зря - за что ему и спасибо

Да кто же с этим спорит🤷🏻‍♂️
У меня несколько контуров безопасности, даже ТЭНом не пользуюсь, гоню всё на индукции.

Я в целом вообще про другое. При чём тут туповатый чел, который вместо одного симистора ставит совсем другой? Эти случаи даже не рассматриваю.

Вернёмся к этим ваго-клеммам. На нём же написано русским языком 220 вольт 32 ампера. На 3-3.5 кВт запросто. Кстати, прижим там лютый, помощнее, чем ты отвёрткой притянешь на простых клеммниках.

"оригинальный" WAGO,LEHiN, 09 Марта 25, 08:40

на картинке DryGin'а не WAGO. В ассортименте WAGO нет двухсторонних (проходных) клемм.

да нет никакого спора
каждый сам себе выбирает что и из чего делать
нравится ваго да на здоровье
клеммы - да тоже используются - раз их делают и продают
мне вот больше нравится пайка

а касаемо того что написано - ну я написанному доверял только когда в союзе жил (тогда всегда и всё делали с запасом) - сейчас к надписям отношусь настороженно и понимаю что это требует проверки

Добавлено через 1дн. 22ч. 44мин.:

ещё вопрос возник
на термостате отбора - два режима - термометр и дифтермометр
дифтермометр вроде нормально себя ведёт - переменным сопротивлением ноль устанавливается
а вот в режиме термометр термостат показывает постоянно одну и ту же температуру которую подстроечным резистором установишь
прогрев датчика температуры ничего не даёт
датчик проверил - рабочий (поставил ео вместо кубового и он нормально показывает)
схему проверил - термостат переделал - 5 вольт подал с отдельного блока питания

датчик термометра настраивал так - установил два датчика на царгу в одном месте - один датчик для термостата а второй - образцовый с отдельного цифрового термометра - ну и подстроечным сопротивлением термостата установил одинаковую температуру как на образцовом термометре
всё установилось
а потом просто беру в руку оба датчика - температура тела 37 градусов - и на образцовом температура сразу изменяется до температуры тела а вот датчик термостата температуру не меняет
какой то косяк получается
никто не сталкивался с этой проблемой?

Добавлено через 1дн. 4ч. 19мин.:

н-да
фокус не удался
заменил мос и всё одно мигает без остановки
тут такое дело рм2 у меня не типичная
то есть с одной стороны четыре контакта 1234 и с другой стороны четыре контакта 5678
искал искал в нете - в магнит письмо отослал - в общем принципиальную схему не нашёл - нашёл монтажку - там не очень понятно как соединить кнопки вкл и разгон - на фото видно
может кто подскажет - может она мигает из-за этих кнопок вкл и разгон?

a377, может мигает потому что нагрузки нет?

наоборот
кастрюля кипит - управляющий электрод отключен
почему то постоянно открыт семистор
семистор проверил - не пробит а сопротивление сто ом между g и а1
это уже другой триак - перед ним был с сопротивление около 70 ом
проверил остальные семисторы что есть - один вообще три ома показывает остальные в районе ста
может брак мне китайсы прислали

по миганию пока непонятка
то мигает то нормально стоит и не моргает
не уловил отчего такое
а настраивается нормально и при мигании и когда стоит
хотя если семистор открыт то рм2 воспринимает это как пробой и моргает

с дополнительными кнопками на рм2 разобрался
одна это вкл и выкл - я её закоротил то есть постоянно вкл а вторая разгон - пока не вкл

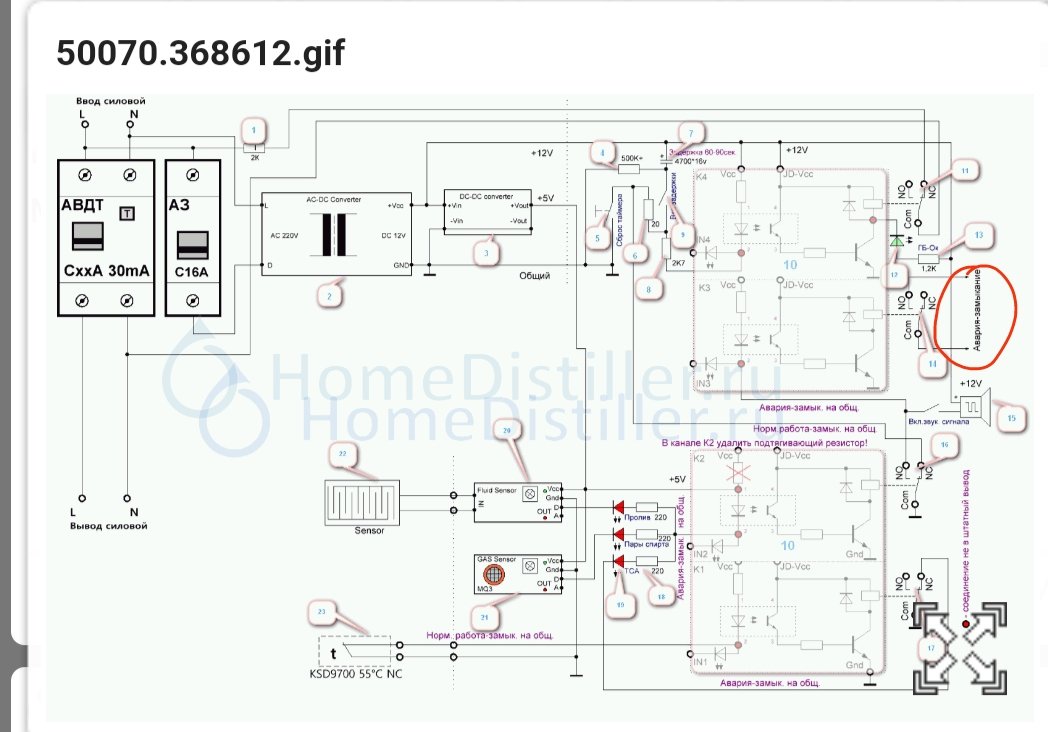

схема от Миши как на фотке - проверил конечно и не раз

вот прикидываю может такой заказать и поставить
Симистор STMicroelectronics BTA16-800CWRG 800В, 16А, TO220ABIns, Igt 35мА, Snubberless

хм - таже история что и с дифавтоматом - посмотрел на яндексе - есть по триста рублей (тот что на фотке) а есть за две тысячи на вид такой же
вот и выбирай

Подскажите пожалуйста по схеме на 3 реле (авария-замыкание) что нужно туда подключать и еще вопрос по сопротивлениям какая погрешность допустима (если вместо 200 ом будет 210 ом это критично?)

я ничего туда не подключал - на мой взгляд достаточно защит
и пролив не подключаю - хотя всё есть - первый этаж заливать некого
двести или двести десять - на мой взгляд не принципиально - я и двести пятьдесят поставил бы

Подскажите еще пожалуйста кнопка включение задержки, можно к ней как нибудь привялить светодиод чтобы когда задержка включена он горел?

Подскажите еще пожалуйста кнопка включение задержки, можно к ней как нибудь привялить светодиодNikAndre, 25 Марта 25, 12:14

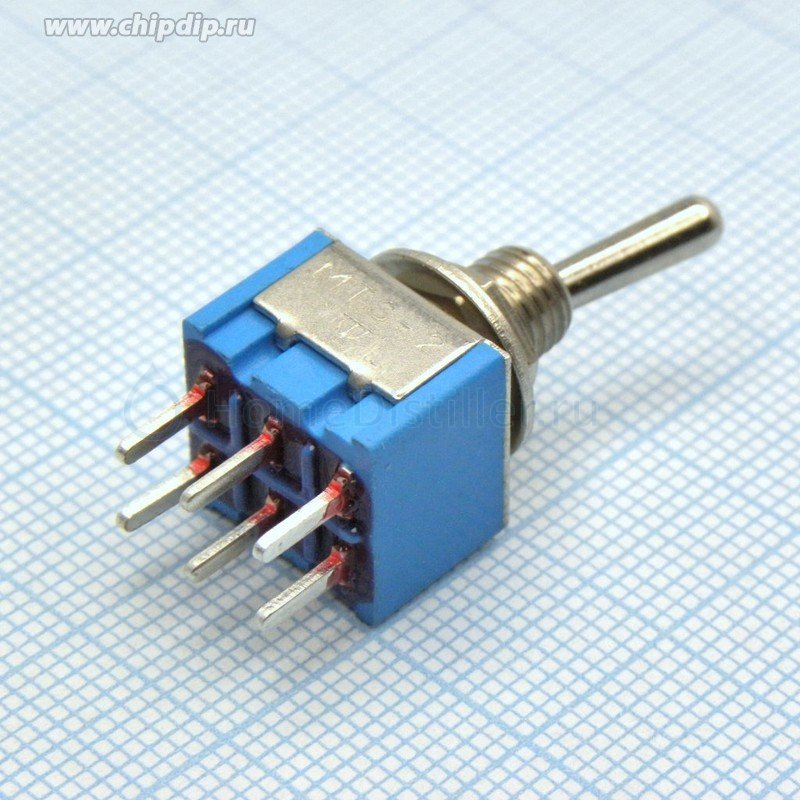

Это не кнопка, а тумблер. Кнопка там на "сбросе таймера".
Любой с двумя группами контактов используйте.
На вторую группу сажаете светодиод, хоть один хоть два разноцветных)

Это не кнопка, а тумблерLEHiN, 25 Марта 25, 13:40

У тебя тумблер, у кого то кнопка, на первоначальной схеме это вообще контакты реле...

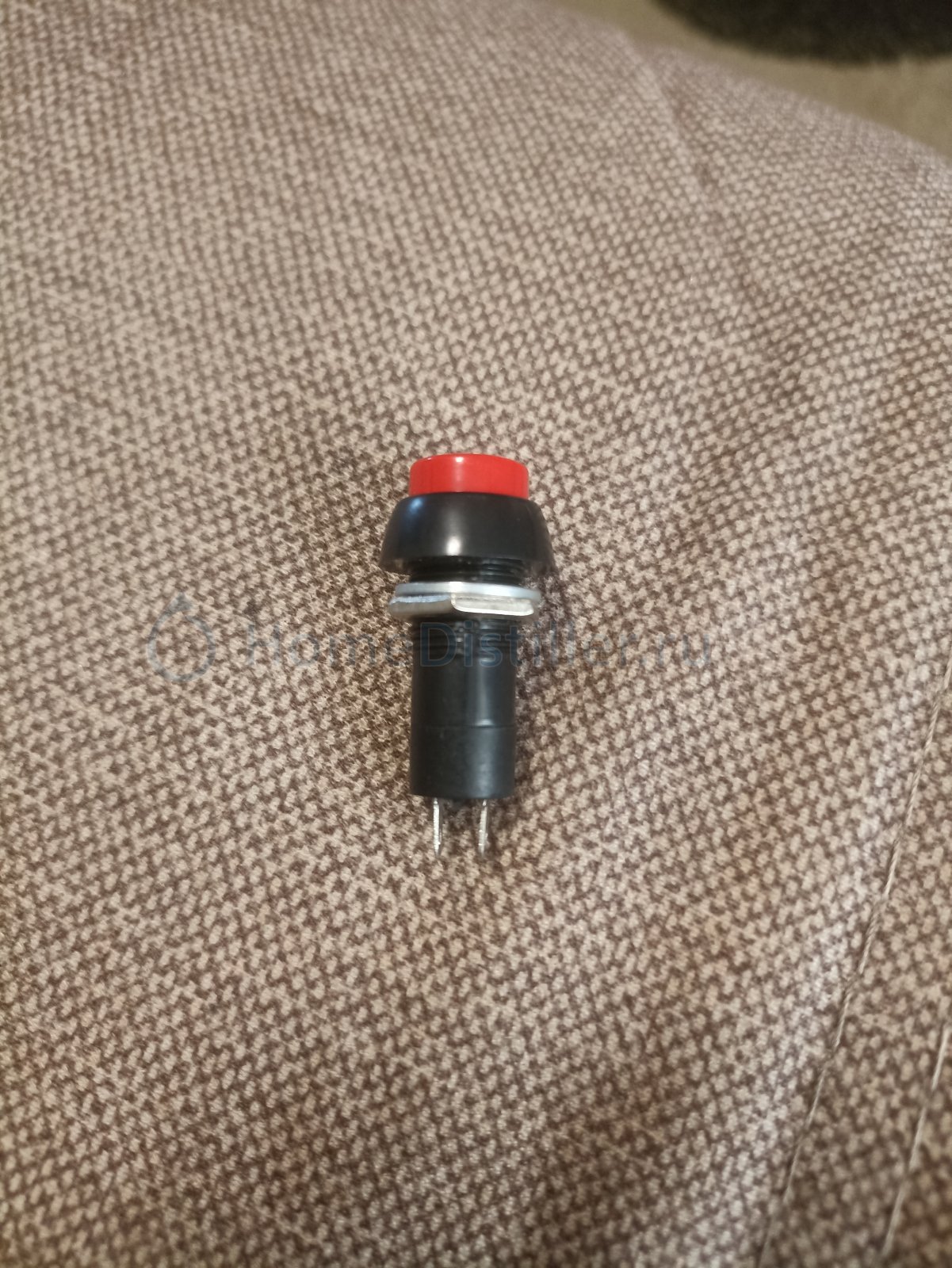

У меня просто кнопка с фиксацией стоит, к ней можно как то сделать светодиод или только через тумблер?

Добавлено через 3мин.:

Ставил светодиод последовательно перд кнопкой, включаешь он светится а потом начинает затухать и тухнет полностью

у кого то кнопкаNewocelot, 25 Марта 25, 13:58

Тумблер или кнопка с фиксацией, просто кнопка (без фиксации) тут не катит.

Добавлено через 2мин.:

У меня просто кнопка с фиксацией стоит,NikAndre, 25 Марта 25, 14:00

Вторая группа контактов нужна, на которую индикацию подключить. (если по самому простому варианту)

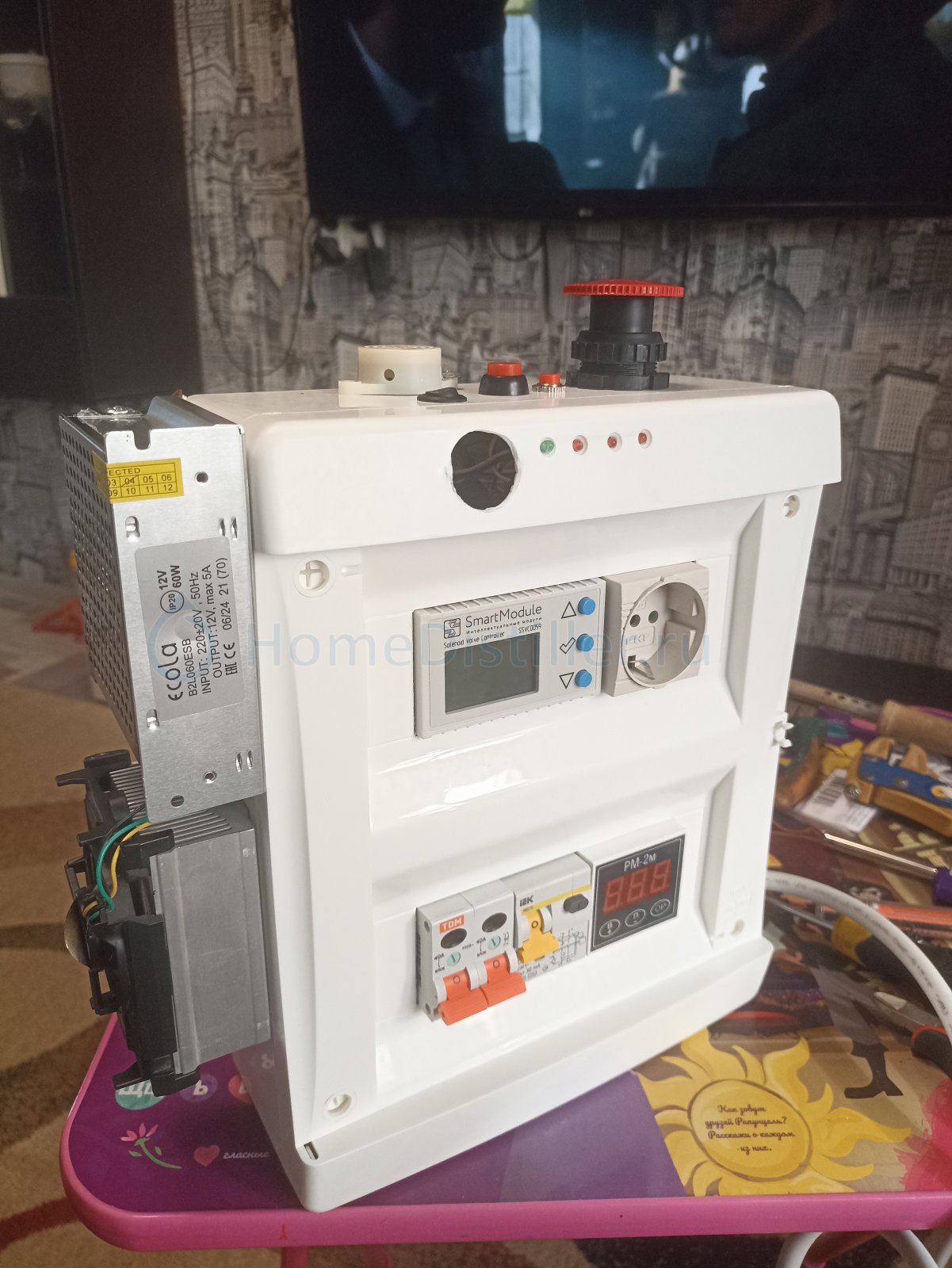

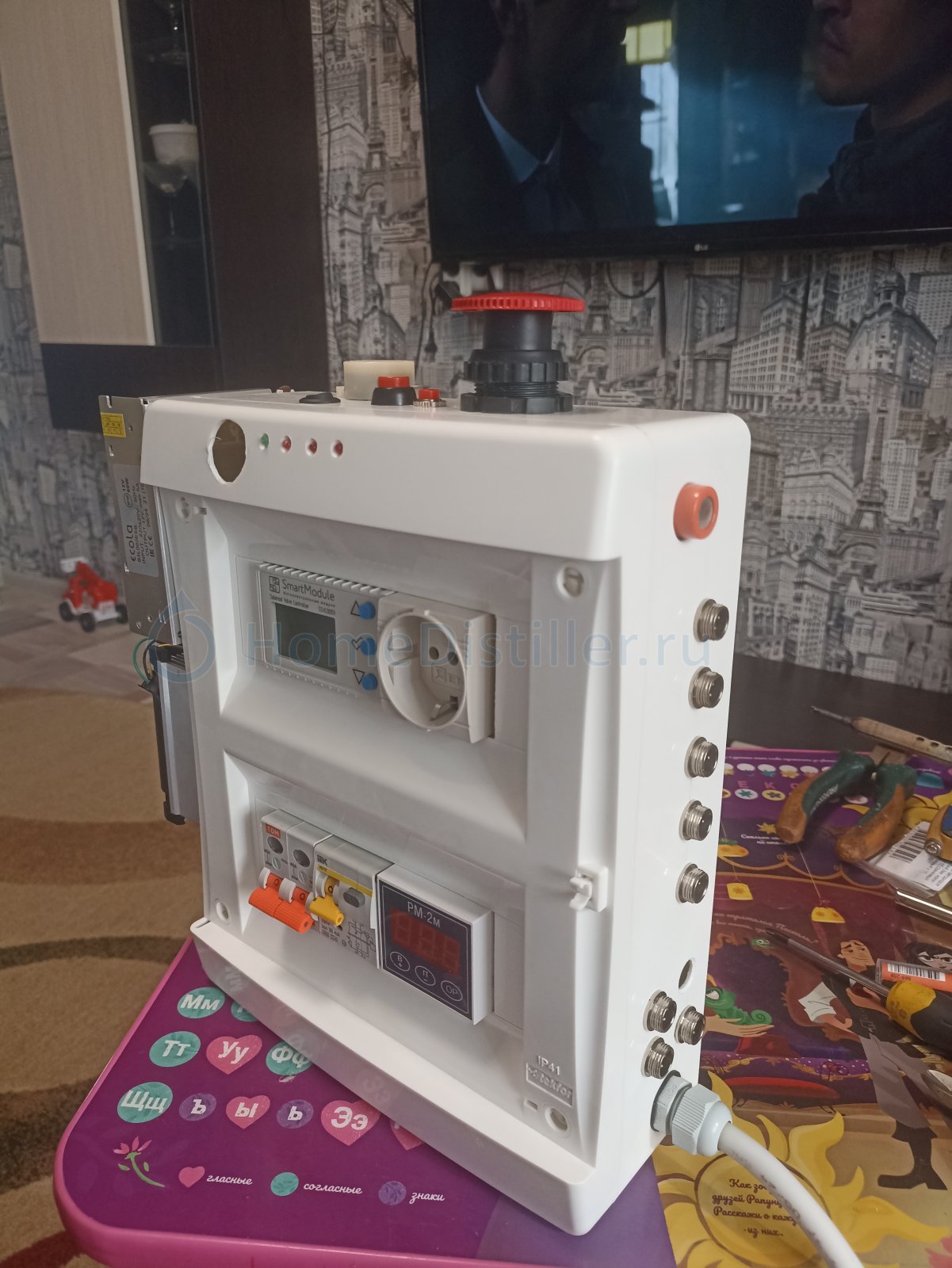

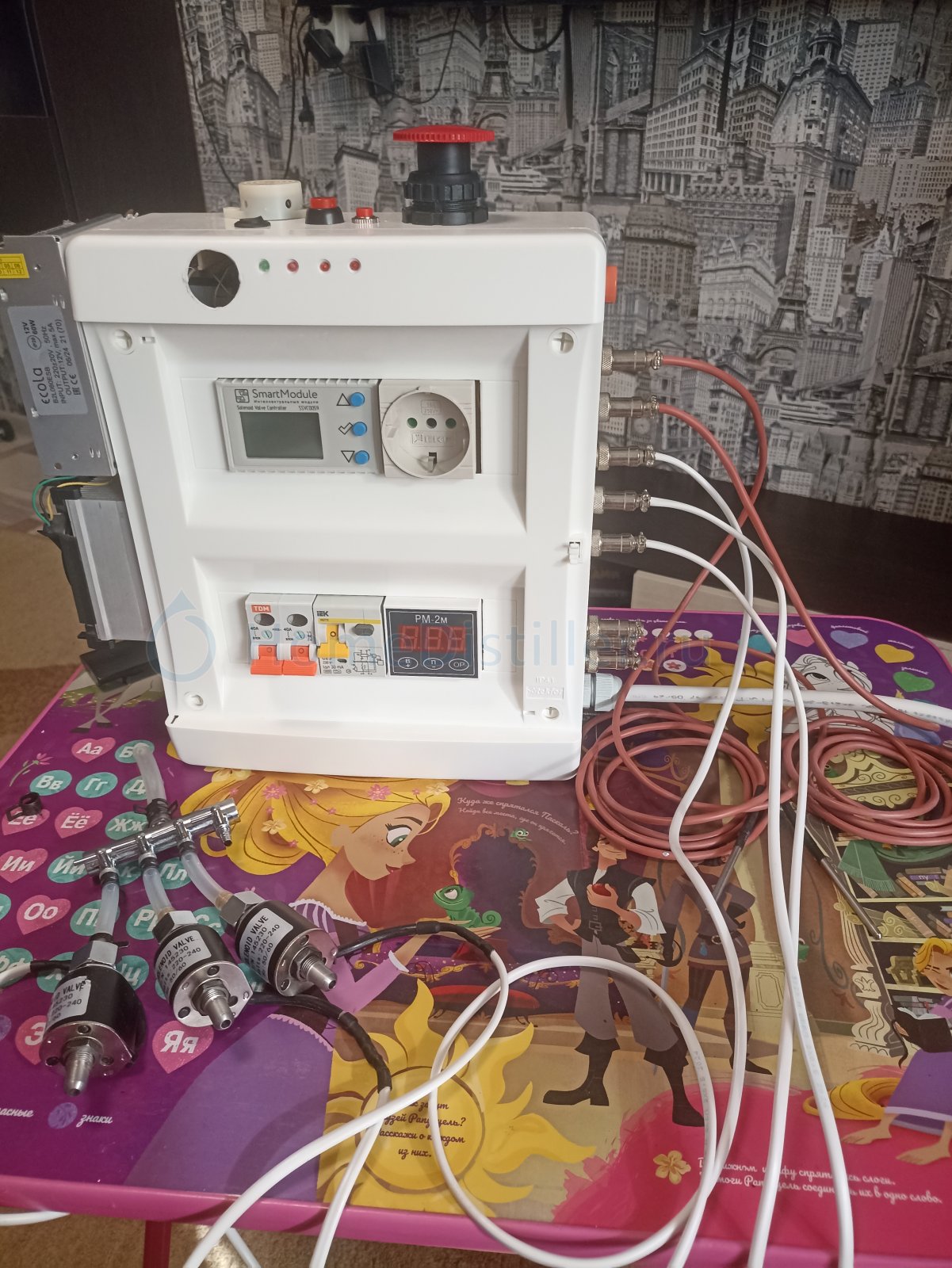

Осталось настроить автоматику отбора

кнопка с фиксацией стоит, к ней можно как то сделать светодиодNikAndre, 25 Марта 25, 14:00

Купить кнопку с подсветкой.

Подскажите еще пожалуйста кнопка включение задержки, можно к ней как нибудь привялить светодиод чтобы когда задержка включена он горел?NikAndre, 25 Марта 25, 12:14

там на плате автоматики есть штатный светодиод точка in4 - по схеме задержку подают на 2 ножку оптрона - а если задержку подать непосредственно на светодиод штатный - то при включении задержки он загорится когда отработает конденсатор с сопротивлением (задержка)

а если вместо штатного поставить свой светодиод вместо штатного то и он загорится - если светодиод трёх вольтовый то последовательно с ним поставить сопротивление пятьсот ом - один килоом
надо поэкспериментировать - надо чтобы и реле гб ок щёлкало и светодиод задержки горел когда задержку включают - подбором сопротивления

Добавлено через 18ч. 51мин.:

я себе задержку делать не стал
у меня дифавтомат подаёт напряжение на тэн и симистор - в общем 220 вольт подаёт в схему
а блок питания 12 вольт и 5 вольт включаю сразу когда штекер в розетку вставляю
то есть сперва подаётся 12 вольт и 5 вольт - автоматика отрабатывает и если всё нормально загорается зелёный светодиод гб ок
а потом можно включить дифавтомат и подать напряжение на тэн
таким образом отдельная задержка мне не нужна

NikAndre,
Может лучше датчик спиртовых паров разместить на длинном проводке на трёх-пиновом разъёме отдельно от БУ, где-нибудь в верхней части РК ?
