Автоматизация процессов при помощи термостатов, и не только..

Тут внимательней. 52 может бывть с определением нуля фазы. Может не пойти. Просто на слуху либо 30 без премудростей, либо у меня стоят 60 с определением нуля. Склероз. Посему и страхую.
РМ 2 определение нуля противопоказан.

вот про ноль не в курсе
на плате стоит оптопара 3052 - ну попробую её выпаять и прозвонить - ну и поменять если найду дома или подожду когда приедет

где то на форуме нашёл подобную неисправность - там советуют так

Есть две разновидности РМ-ок - с оптосимистором и без. Если с оптосимистором - скорее всего сгорел он. Если запахло горелым - открой и посмотри что сгорело. Если оптосимистор - замени. Нужен МОС3052 или МОС3022. Подойдут и 3053 или 3023. Может и резистор... Короче говоря, открывай и смотри

Из своего опыта. Купил собрал, рпботает. На тене и без вопросов. Не помню зачем, но подключил лампу накаливания 25 вт. Из РМ пошел дым. Подгорел резистор на управляющий симимтора. То есть он вертел эту нагрузеку отдал все моське. Которая на 60 ма. Хорошо, что только дымом отделался.
Хотя сейчас паяльник по той же схеме и тоже 25 ватт. Чудеса.

хм
почитал в чип дип
там у них MOC3052M и в характеристиках пишут -
Описание
Описание Оптотиристор, 5,3кВ, без системы переключения в нуле, DIP6 Характеристики
Категория Оптопара
Вид выхода без системы переключения в нуле
Напряжение изоляции, кВ 5.3
Монтаж THT
Корпус DIP6

без переключения в нуле - а у меня в плате стоит MOC3052
посмотрел характеристики MOC3052 - тоже без переключения в нуле
возьму без буквы М

Тогда конечно оно.
Переситал первое сообщение. РМ2 должно управляться как положено независимо есть ли симистор и исправна ли моська. Контроллер их не видит и ему пох. Выплюнул импульс и трава не расти. И должен показывать допустим заданные 123 вольта. Если не управляется, слетела прошивка. Как ни печально.

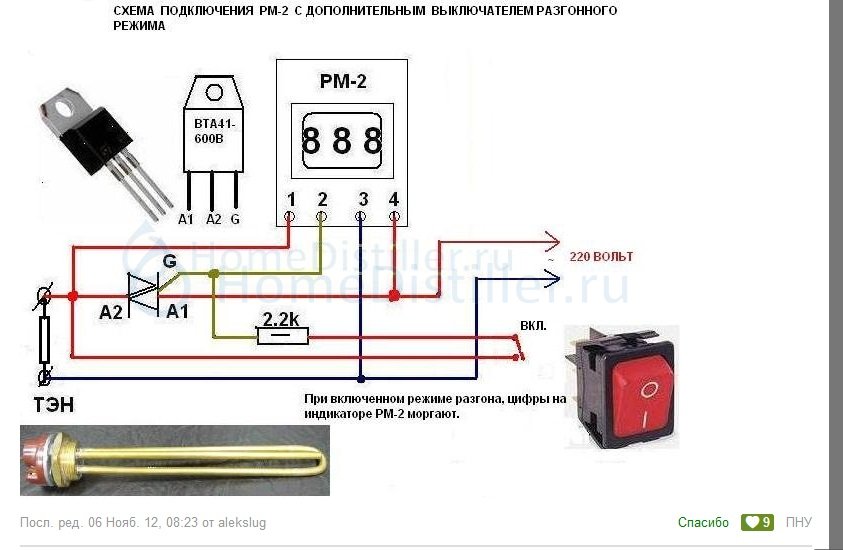

Собираю регулятор мощности по схеме во вложении.
Коллеги, подскажите, провода, которые идут на РМ-2,
им достаточно будет сечения 0,75 мм2?
Большой ток через РМ-2 не идёт?

Провода непосредственно на симимтор должны быть соответствующие. Допустим 2,5 квадрата меди. Их два. До и после. Остальное пофуй. Хоть 0,05.

Коллеги, подскажите, провода, которые идут на РМ-2,
им достаточно будет сечения 0,75 мм2?Бурят, 07 Марта 25, 22:59

норм.у меня еще меньше,силовые 2.5 (если больше 3 квт, можно 4 запихать, только припаивать к симистору тяжело, наверно будет (не пробовал, а 2.5 паял когда триак на радиатор был уже поставлен) но силовые в регуль не идут.

Добавлено через 2мин.:

на тумблер разгон (у меня на релюшку, она и разгон отключает и клапан воды через её запитывается,(отключился разгон, включилось охлаждение) тоже тонкие пойдут.

ну да - сечение конечно важно и ребятами правильно сказано
но вот у меня были раздумья - а как закрепить провод 2,5 квадрата к ножкам семистора (у меня в пластмассе семистор )
ничего лучше не придумал - взял гильзу под толстый провод - обжал на ножке и запаял - чот мне представилось что держать провод на одном припое не совсем надёжно

а как закрепить провод 2,5 квадрата к ножкам семистораa377, 08 Марта 25, 00:05

С помощью ЗВИ.Изолировать трубкой ТУТ.Трубку можно не термоусаживать,она в процессе работы от нагрева сама слегка усядет.На провод лучше закрепить обжимной наконечник.

С помощью ЗВИСамовариус, 08 Марта 25, 07:34

энтеровирусная инфекция ?!

С помощью ЗВИ.Изолировать трубкой ТУТ.Трубку можно не термоусаживать,она в процессе работы от нагрева сама слегка усядет.На провод лучше закрепить обжимной наконечник.Самовариус, 08 Марта 25, 07:34

про ЭВИ не знаю

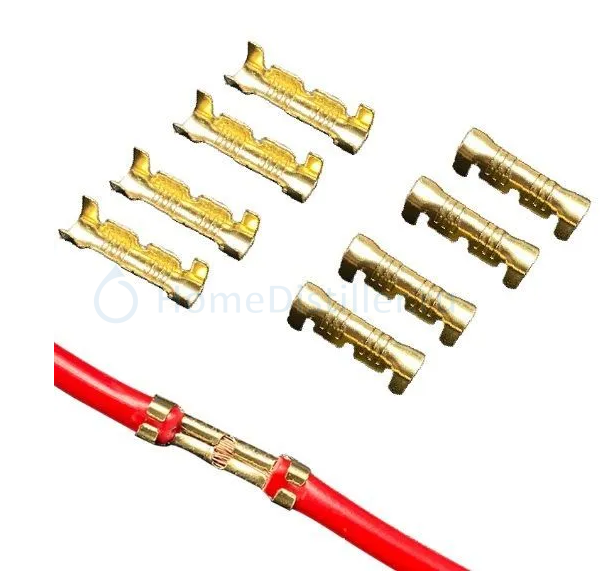

нашёл на озоне клемма соединительная обжимная - 50 шт 172 р
вполне подойдёт для таких случаев - ну а сверху термоусадка

как закрепить провод 2,5 квадрата к ножкам семистораa377, 08 Марта 25, 00:05

я припаиваю, симистор сначала креплю на радиатор (через термопасту) что бы не перегреть. один блохер изготовитель автоматики (оппонент посадского) хвалился что четвёру припаивает, но видос так и не выложил.

н-да

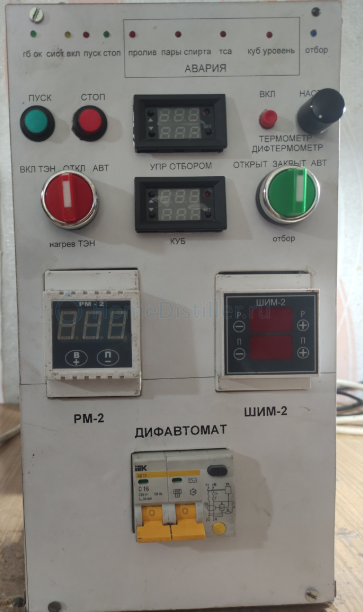

подвёл меня дифавтомат IEK
покупал в ABC уверяли качественный дифавтомат
нажал на тест и привет - сгорел
теперь менять - вопрос на что

a377, до этого то работало или только собрал и сдох сразу? у меня томзин где то его китайским шнайдер назвали, знакомый энергетик весь дом себе на этой марке собрал (у него больше 70 автоматов в щитке) все проверял, на работе, на каком то приборе,на 18мм дифы есть.

Добавлено через 3мин.:

18мм дифыgxtkjdjl, 08 Марта 25, 14:19

дороже https://aliexpress.ru/....503088b74Y1Qit

ссылки для примера.

до этого то работало или только собрал и сдох сразу?gxtkjdjl, 08 Марта 25, 14:19

ну почти сразу
два раза нажал на тест после второго что то там внутри щёлкнуло - дымком потянуло и всё - больше на тест не реагировал дифавтомат
брак скорей всего
и всё это было без нагрузки - только для проверки срабатывания защиты
на работе мы в основном работали со шнайдером - и всё равно были неприятности
сейчас очень много подделок - и качественных и не качественных
тут уж как повезёт
нашёл в вк спор по поводу кнопки тест - одни говорят - а нефиг щёлкать - другие спорят - должен срабатывать от теста столько сколько нужно
и там один такое сказал
Вчера продавец сказал,что три-четыре нажатия без нагрузки выводит его(диф),из строя.
мне продавец такого не говорил - наоборот хвалил - и для проверки - нажимай сколько хочешь
причина - как уверяют - в залипании кнопки и некачественного товара
пока не решил на что менять - в раздумьях
на работе мы покупаем только качественные приборы и всё равно бывает брак - поэтому есть над чем поразмыслить - то ли купить якобы фирменный шнайдер за десять тысяч или искать всякие псевдо дифавтоматы за тысячу пока не повезёт

посмотрел на али томзн - ну что народ хвалит - выписать недолго - по размеру наверно не совпадёт - придётся что то колхозить - но лишь бы работало

про ЭВИ не знаюa377, 08 Марта 25, 11:20

Вы уже 8 марта наотмечались?? Э от З не отличаете?
Зажим винтовой изолированный IEK Home ЗВИ 1-2.5 мм 12 пар
https://spb.lemanapro.ru/...2-par-12729106/
Наконечник штыревой втулочный изолированный Duwi Е1508 НШВИ 1.5-8 мм цвет черный
https://spb.lemanapro.ru/...5-sht-82362422/
И никаких паяльников не надо...

ну зажимы конечно знакомы
но я советский радиолюбитель - привык пайке больше доверять
сейчас мода на всякие ваго и прочие зажимы - но вот товарищу своему я сделал все силовые цепи на пайке - а вот на свет ему поставили на ваго - и прикрыли всю его разводку на потолке - натяжным потолком
уже два раза пришлось потолок с угла открывать и разбираться
пайка хоть и дольше по времени но что по мне - гораздо лучше

Зажим винтовой изолированныйСамовариус, 08 Марта 25, 15:07

может такую лучше. не? как то надёжнее выглядит.

рм2 разобрал - сгорело сопротивлениеa377, 07 Марта 25, 16:59

нажал на тест и привет - сгорел
теперь менять - вопрос на чтоa377, 08 Марта 25, 14:11

Проверь монтажную схему,сборку,целостность проводов и их перехлёст.Похоже на КЗ.
