Автоматизация процессов при помощи термостатов, и не только..

NikAndre, хоть бы ссылку на схему дал.
Посмотрел, нашёл светодиод только только в группе безопасности. По схеме стоит стоит как элемент (радиодетали) последовательно сним резистор 220 Ом. Питание 5 вольт. Если ставить как Shobby ссылку дал, то на 5 или 6 вольт и без резистора на 220 Ом. Он будет уже внутри.

Элемент радиодетали это как, что это значит можно фото или ссылку а то я не как не соображу

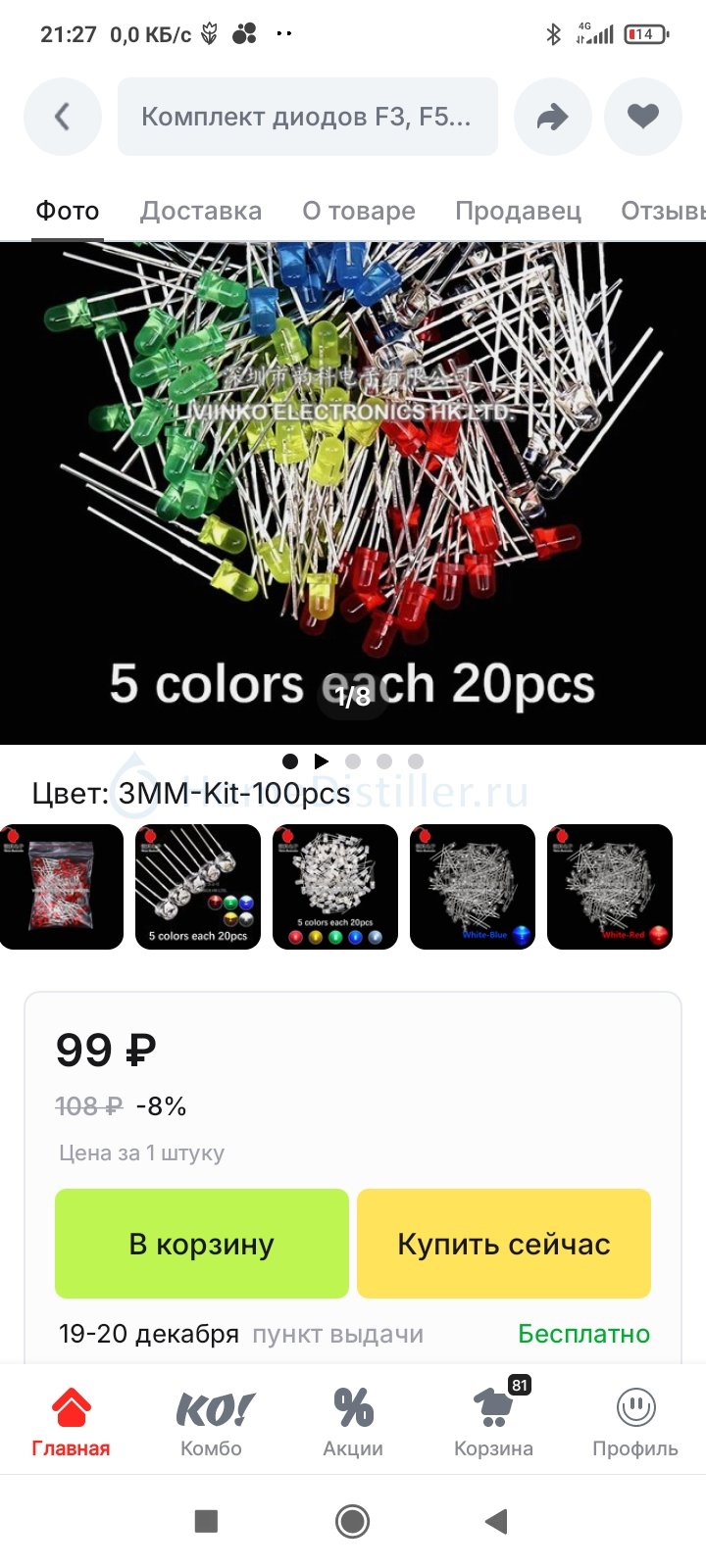

Я пасусь на АЛИ. Вот к примеру куча за 100 р. Классика и к ним нужен резистор в зависимости от напряжения. В 5 вольт нужно, ом 200 . Не критично. Задает мощьность, яркость. Само собой и на 100 ом будет гореть, только недолго. А на 1000 нужно прищуриваться.
То есть классические светодиоды для индикации.
Там цена за штуку. В смысле за сотню. Китатайцы. Ни бельмеса по русски.
То есть в ближайшем радиомагазине 10 р плюс резистор за 3. Продавец подскажет.

NikAndre, это как лампочка и люстра. Викторыч фотку сдесь раз е тил, это лампочка, т. е. светодиод
А Shobby ccылку дал это люстра, лампочка внутри и резистор токоограничивающий внутри.

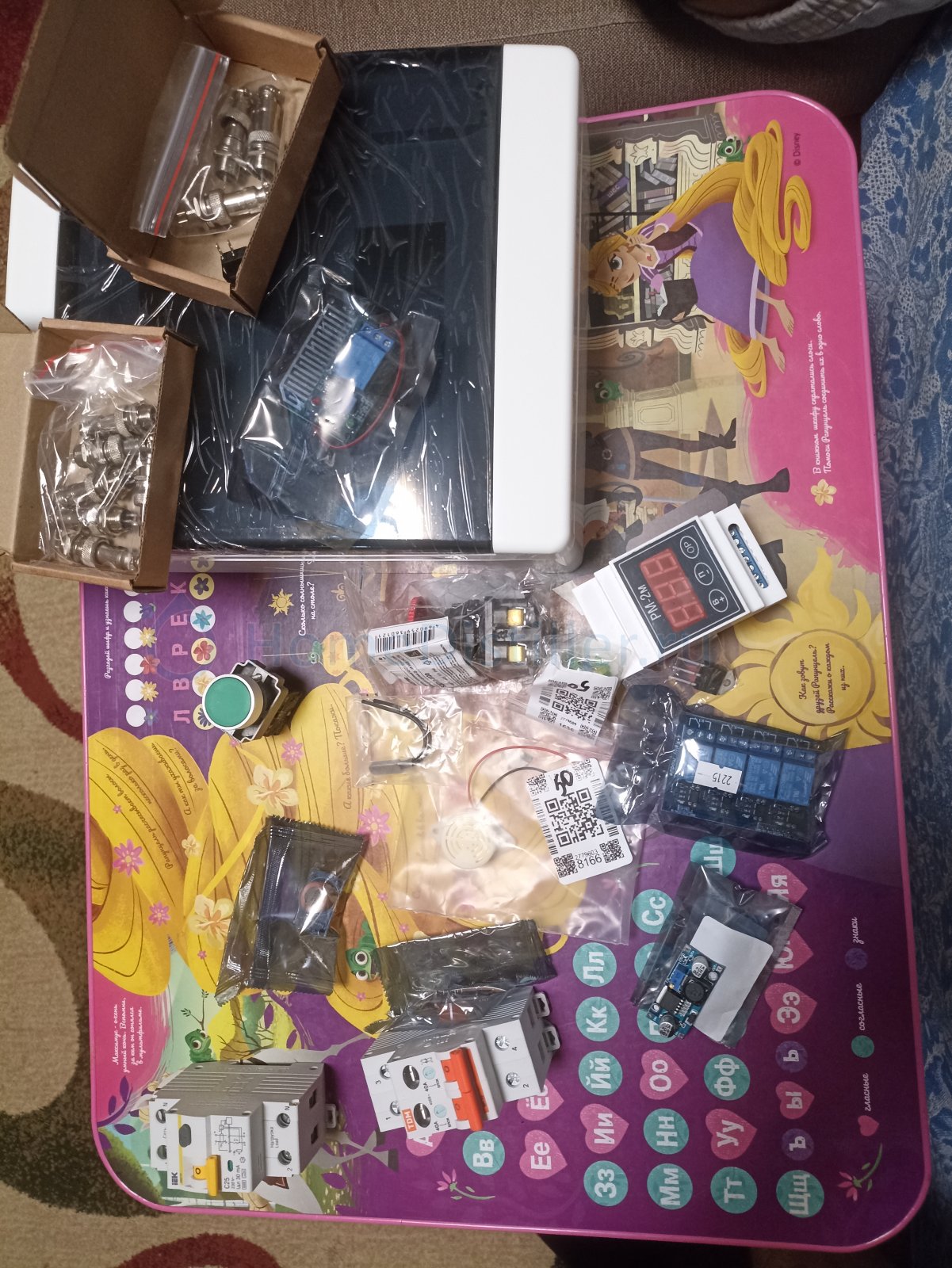

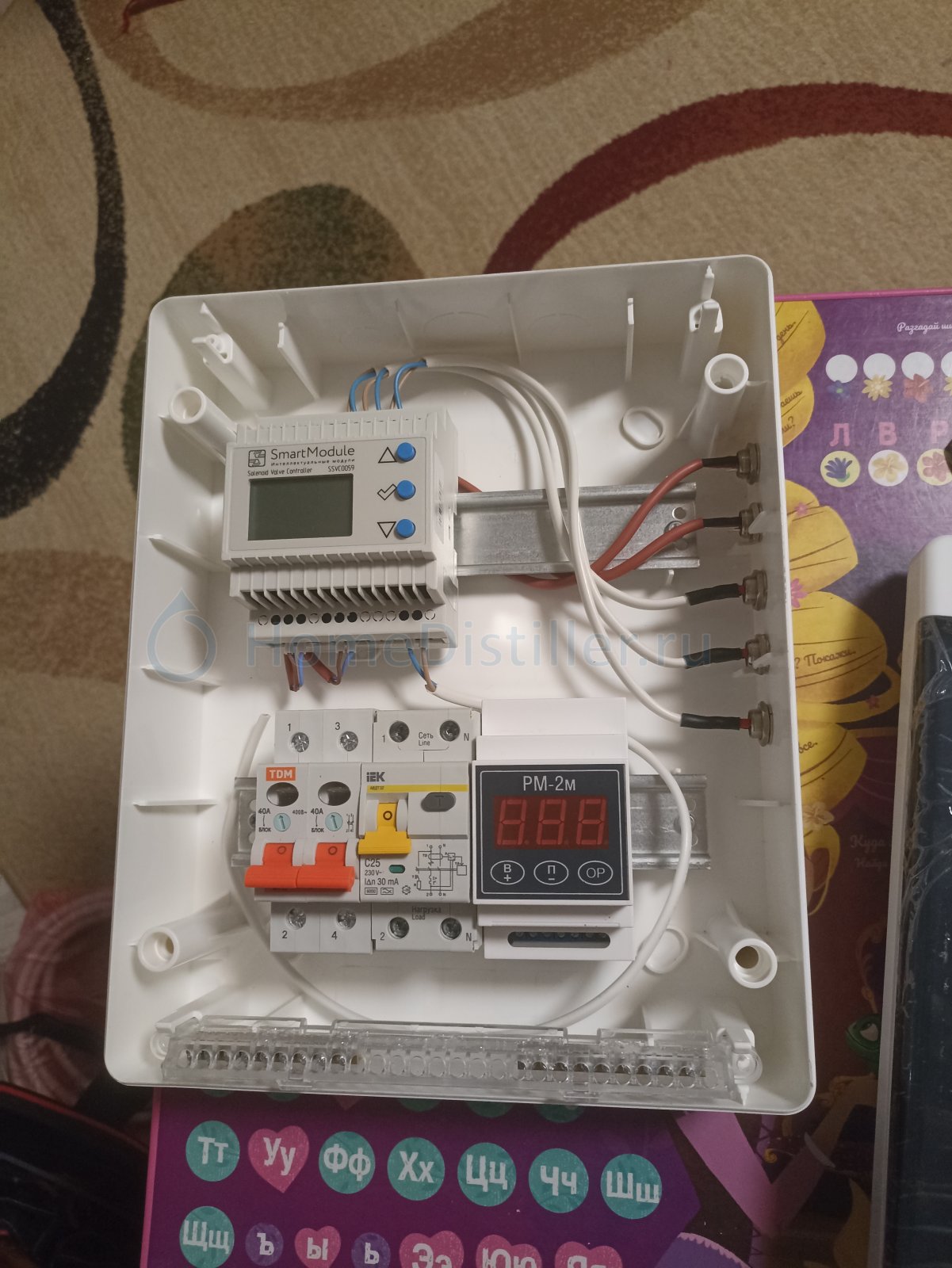

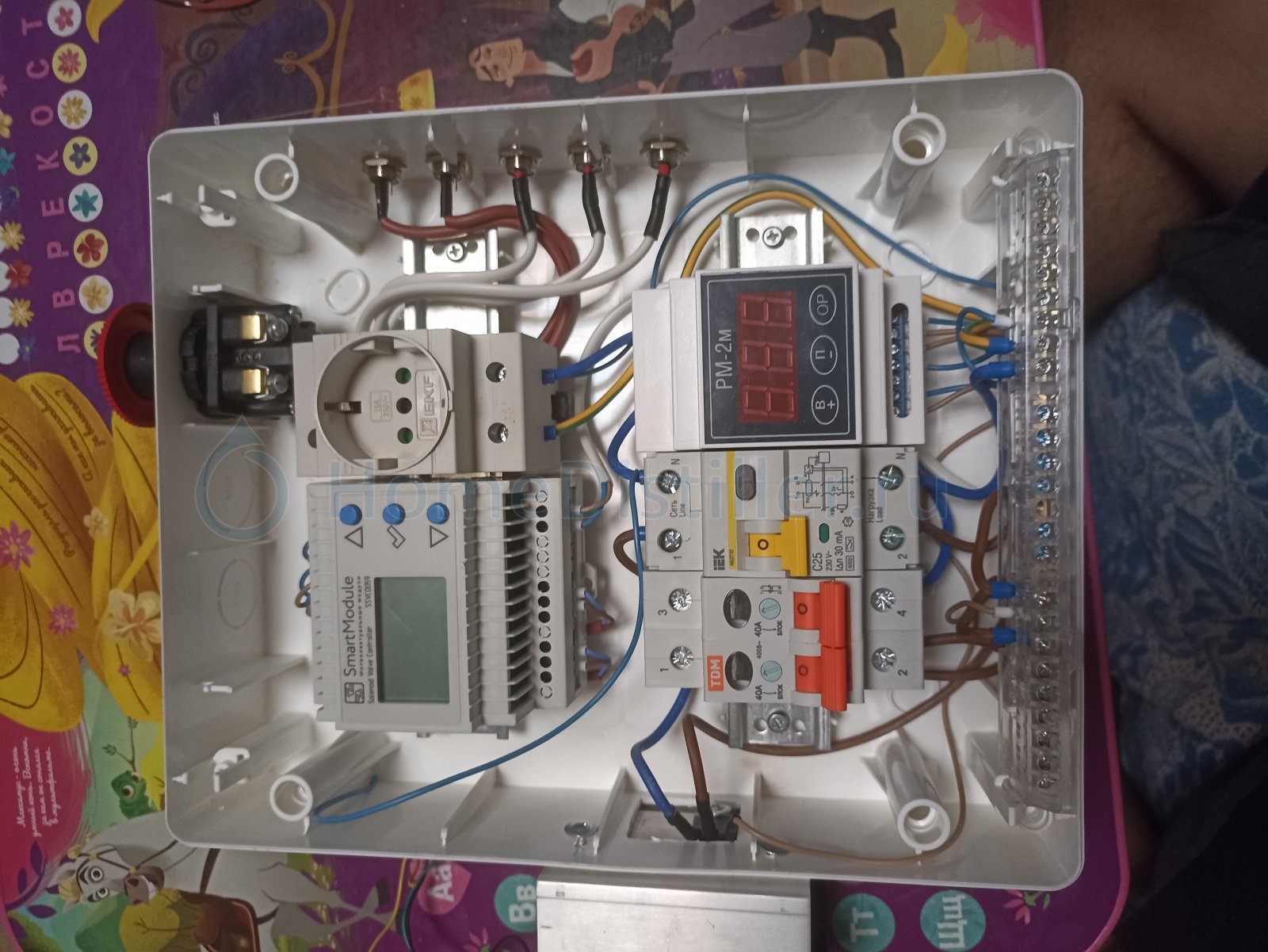

Вот и мне пришли комплектующие начинаю собирать ГБ по Мишеной схеме.
Которая на 40стронице , будет ГБ с автоматикой. Есть вопрос кнопка грибок nc или no?

Добавлено через 1дн. 2ч. 25мин.:

Миша Z, подскажите пожалуйста если не сложно какие наминалы нужно изменить в схеме на стр. 40 если релейный модуль на 5v . А то заказал на 12 а китаец прислал на 5.заранее спасибо.

ну во первых надо будет убирать преобразователь с 12 на 5 вольт.
во вторых применять пищалку на 5 вольт
в третьих у индикатора ГБ-Ок резистор будет 220 Ом, вместо 1,2 КОм
в четвертых надо будет подбирать пару конденсатор-резистор, которая в четвертом канале
задает время отсроченного отключения.

Добавлено через 4мин.:

Есть вопрос кнопка грибок nc или no?NikAndre, 27 Дек. 24, 21:18

подойдут оба варианта, разница будет только в точке, в которую придется подключаться.

Уважаемые коллеги,
Хотелось бы собрать в одном флаконе: блок аварийного отключения и устройство защиты от поражения электрическим током.
В качестве нагрузок попеременно будут выступать:
1. Тепловентилятор 1,5 кВт. (Чтобы спокойно оставлять включённым на ночь)
2. Электрокипятильник для ведра (Чтобы при случайном касании воды током не ударило)
Видится: Автомат + УЗО или Дифавтомат. Всё это в отдельном корпусе. С одной стороны вилка, а с другой уже защищённая розетка.
Какие номиналы выбрать? Как соединить? В электротехнике не силен.
Подскажите, пожалуйста, решение.

Бурят, 08 Февр. 25, 10:21

Оставлять без присмотра тепловентилятор, ну это нужно быть очень спокойным человеком,
тут без страховки на помещение не обойтись.....

Что касаемо кипятильника, то где используется вода, обычно ставят дифавтомат на ток утечки 10ма, для вашей мощности на ток "КЗ" 16А достаточно.

Из деталей все просто:
- Вилка ЕВРО (на 16А)
- Провод ПВС 3х2.5мм.кв нужной длины.
- Гермоввод (под диаметр провода)
- Дифавтомат 16А 10ма
- Розетка на DIN рейку
- Бокс (наружный) под автоматы на 4-6 мест (лучше 6)
- Метр монтажного провода

При сборке если монтажный провод многожильный то использовать обжимные наконечники (пару коротких под вилку и штук 10 длинных под автоматы) или хотя бы залудить жилы.
Собирается все, неторопясь на табуретке за 15 минут ))

P.S.
- Заземление желательно должно присутствовать, с ним УЗО и АВДТ срабатывают гораздо быстрее и точнее чем без оного.
- Розетка куда все это должно включаться, тоже должна быть качественной.

Все ИМХО.

LEHiN,
Благодарю Вас!
Всего 2 уточняющих вопроса.
1. Есть ли смысл занизить ток срабатывания Дифавтомата? Чтобы отключение произошло при первых же симптомах. (Застопорился электродвигатель)
2. Схему соединения. Либо словами... Может приложите... Может есть где посмотреть...

Есть ли смысл занизить ток срабатывания Дифавтомата?Бурят, 08 Февр. 25, 14:07

Ток срабатывания не настраивается, просто дифы выпускаются на разный ток.

Смотри, "Дифференциальный автомат — это комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя."
То есть в нем есть ток УЗО (при какой утечке отключит, только ты прикоснулся к фазе - пошла утечка через тебя - сработало УЗО). И есть ток автомата - при какой перегрузке отключится.

Добавлено через 2мин.:

Схему соединения. Либо словами... Может приложите...Бурят, 08 Февр. 25, 14:07

Если даже с этим проблемы - я бы лучше попросил электрика (электрик при дачах, при гаражном кооперативе, при ЖЭКе), за малую денюшку тебе соберут (или за пузырь).

neva2012

Ток срабатывания не настраивается, просто дифы выпускаются на разный ток.

Да это понятно. Спрашивал, есть ли смысл искать 10-Амперный диффавтомат?

Если даже с этим проблемы - я бы лучше попросил...

Даже с этим?! Это как?! То есть, из школьного курса физики я был обязан вынести как организовать заземление
и подключить АВДТ?!

1. Есть ли смысл занизить ток срабатывания Дифавтомата? Чтобы отключение произошло при первых же симптомах. (Застопорился электродвигатель)Бурят, 08 Февр. 25, 14:07

Для двигателей и прочего ставится, своя индивидуальная защита. Обычно тепловое реле. Так и называется в промке. Выбирается конкретно под двигатель. Ассортимент очень широк. Имеет крутилку для, подстройки. И дополнительные контакты чемнить скомандовать после срабатывания. То есть допустим вентилятор на 0,5 а. Тепловое берется с запасом на 0,8 а и крутилкой настраивается на 0,6. Или на сколько нужно по месту.
Еще вариант. Найти конкретный автомат с тепловым с крутилкой. Но имхо это эксклюзив. Хотя кому как.

Добавлено через 7мин.:

Хотя если допустим вентилятор однофазный, имеет смысл устаноаить обычный плавкий предохранитель. Сейчас можно найти восстанавливающийся. Но по любому вент нужно защищать индивидуально и не надеяться на общий автомат.

Виктрыч,

Для двигателей и прочего ставится, своя индивидуальная защита

Добро! Я попробую. Тем более, что двигатель больше всего напрягает. Посвистывают подшипники.
Тут через месяц начало дачного сезона. Несколько раз за ночь включать - выключать не набегаешься!

Плавкий...

Во! СССР рулит! Как я раньше не додумался?! Если его дополнительно включить в цепь, то с такой
"схемой" ночевать можно будет более-менее спокойно.

То есть, из школьного курса физики я был обязан вынести как организовать заземлениеБурят, 08 Февр. 25, 18:02

можно сделать и зануление

Винни-нюх,

можно сделать и зануление

Да чего уж там?! Можно и заземление. Загнать в землю штырь с металлической пластиной на конце...
Но как это всё скоммутировать с автоматикой...

Даже с этим?! Это как?! То есть, из школьного курса физики я был обязан вынести как организовать заземление
и подключить АВДТ?!Бурят, 08 Февр. 25, 18:02

Не должен, но если есть сомнения - лучше обратиться к профи. За пузырь соберут - не разоришься.

Не должен, но если есть сомнения - лучше обратиться к профи. За пузырь соберут - не разоришься.neva2012, 08 Февр. 25, 18:35

я б не верил профи за пузырь...

Да уш. В последнее время такие профи попадаются что ни в какие ворота.

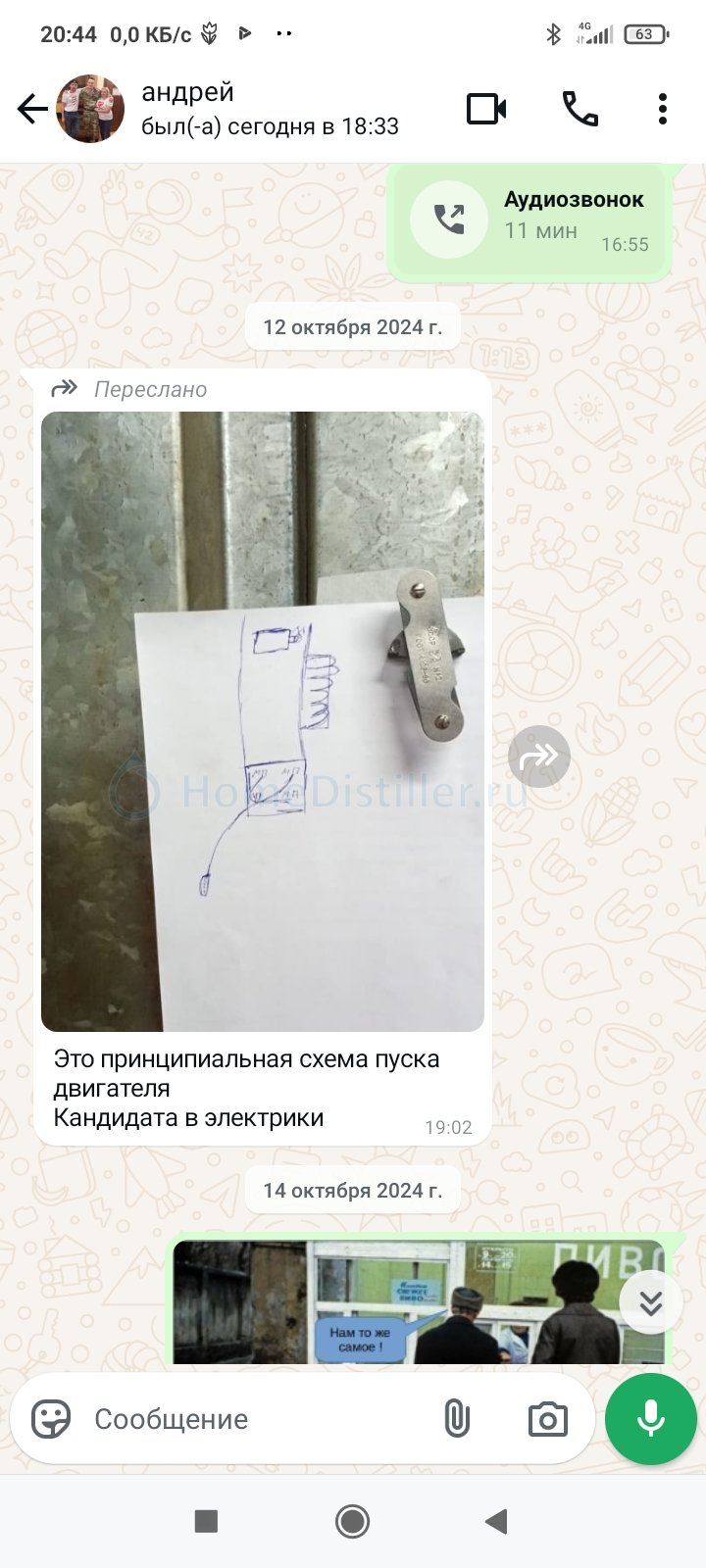

Коллега прислал. Я то понял, что кандидат нарисовал кран-балку. Пульт, сама и барабан м тросом.
Вот такие соискатели бывают.

Виктрыч, мне на заводе один кадр поленился фланец рисовать - вымазал ответный сажей и припечатал лист бумаги

я б не верил профи за пузырь...Винни-нюх, 08 Февр. 25, 18:39

Собрать: вилка- диф - розетка, стоит дороже?
даже у профи ...
там работы на 5 минут и брать дороже пузыря за эту работу - наглость.
