Совет с иглами дельный. Спасибо коллегам.
Замерил с голубой (0,6) - 150мл в час на головах, с черной (0,7) 350мл/час.
Думаю что ставить - черную и придавить шимом до 200-250мл/час. Соленоид будет меньше грется.
Выйдет как раз 2 капли в секунду или голубую и открыто на 100%?..

На тело ставят желтую или красную?

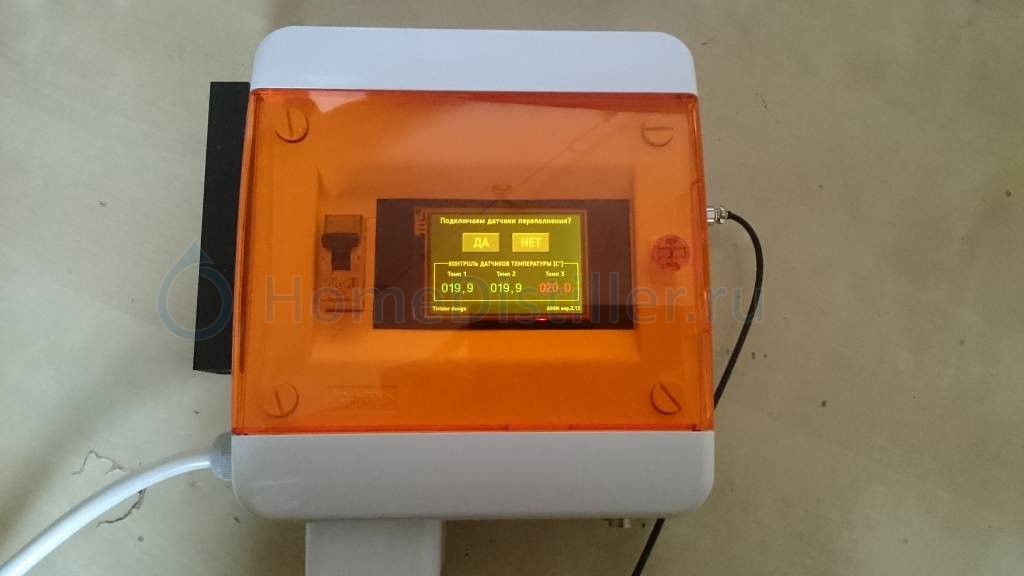

Закончил сборку агрегата в корпус. Версия прошивки 2.13.
Т.к. плата у меня версии 2.7, внёс рекомендуемое изменение в подключении измерительного трансформатора. Экран 3,5", поэтому силовой разъем вынесен наружу.
Заменен блок питания на более мощный, из за  большего тока клапанов AR-HX-3. Его сетевой предохранитель размещен внутри корпуса.
Датчики температуры и давления выведены на один разъем для уменьшения "змеиного клубка" кабелей. Сигнальный провод датчика давления внутри кабеля экранирован. Практика показала, что работает нормально. В остальном по распайкам все в авторском варианте.

После сборки заработало с первого включения, был только маленький недостаток - при подаче команды U235v сериал монитор показывал R235 (реальное напряжение) при напряжении в сети 228В, и не изменял показания при других командах, хотя реальное выходное напряжение регулировалось как положено. В общем вечерком съездил в гости к уважаемому gikrus и за вкусным бурбоном проверили всё ещё раз. Физических косяков не обнаружили. Вылечилось перезаливкой свежего скетча регулятора мощности с его компа, за что автору огромное спасибо. В следующие выходные буду проверять в реале на ректификации.

В общем можно констатировать, что при правильной сборке из заведомо проверенных и исправных компонентов и закачивании свежих версий ПО автоматика работает сразу и без проблем, поэтому хочу еще раз поблагодарить gikrus за его замечательную работу. Обсудили, кстати, упрощенный вариант без НБК и насоса, поскольку большинство коллег по цеху НБК не пользуются. Зато можно будет добавить режим управления парогенератором для перегонки густых браг. Но это уж как автор решит.

Последние ревизии HMI Nextion 3.2" и 3.5" для работы с контроллером версии 2.13 прилагаются.

Tivister,

Что нового в новых версиях?

Добавлено через 2мин.:

и открыто на 100%?..Thorr, 01 Июня 18, 20:25

Ставьте максимально для Вас допустимое, остальное гасите ШИМом.

Ничего кардинального нет, внесены некоторые исправления в логике работы кнопок на странице Setup2 и устранена очередной мелкий баг в виде случайно поставленной галки Send component ID на одной из страниц Rect (кнопка Далее).
По мере обкатывания в реальной обстановке "будем посмотреть", если что-то ещё вылезет - исправим. Но новых функций в этих версиях уже не будет.

Кто может подсказать как в скетч добавить ещё 2 датчика температуры?
Просто для наблюдения на экране.

Добавлено через 2дн. 14ч. 7мин.:

Заметил такую закономерность при ректификации.
Темп2 перехода с тела на хвосты установлена 95гр.
При непрерывном процессе переход происходит нормально по установленной температуре.
Но если при необходимости пришлось прервать процесс, вручную перейти на хвосты или сделать выход в главное меню,
то потом вернуться к странице отбора тела никак не получается, пока Темп2 не станет ниже 93гр.
С отбора голов включаем следующую страницу, а проскакивает на отбор хвостов.
Проверьте, кому не сложно.

Добавлено через 1дн. 4ч. 49мин.:

Tivister,

С помощью gikrus разобрались с проблемой самопроизвольного перехода с голов на отбор хвостов.
В версии 3,5" надо внести исправления на странице rect4 tm0

if(Temp2.val>=Temp2rec.val)
{
  page rect5
}
if(Temp1.val>=Temp1rec.val)
{
  r0.val=0
}

У Вас прописано

if(Temp2.val>=930)
{
  page rect5
}
if(Temp1.val>=Temp1rec.val)
{
  r0.val=0
}

Сделал 2 ректификации на АВВИ. Работает. Есть ряд мелочей, над которыми можно подумать с точки зрения удобства.
Но более критично с точки зрения получить качкственный дистиллят, это функция коррекции температуры по атмосферному давлению. Вчера у нас штормило и я реально нарвался на ситуацию, когда за пол часа дельта из 0,3 превратилась в 0,5.
Температура в колонне упала на 0,2 градуса в процессе отбора тела. До этого случая с подобным не сталкивался.

Thorr,

Это ещё может быть связано с напором воды охлаждения или уменьшением напряжения в сети?

Никогда ранее температура в колонне не опускалась в процессе отбора тела.
Но вчера реально штормило. Было лень свою старую недоавтоматику доставать, там я давление атмосферы отслеживаю, можно было зафиксировать факт. А давление воды у меня стабилизировано, сеть вроде как сам авви стабилизирует, да и не болеет в латышской республике сеть нестабильностью. Максимум перепады от 210 до 230

gikrus,

Не работает авария по давлению на странице разгона. Это так и должно быть?

Thorr,

Каким образом выполнено стабилизация давления воды?
Клапана отбора у Вас необычные, где покупали?

olegkali,

Клапана такие: тынц

А давление обычным понижателем сабилизировано на 1 атмосфере:


Добавлено через 3дн. 13ч. 4мин.:

Краткий итог активного использования автоматики в течении недели:

Провел 4 кубовых перегона и 3 ректификации.
Браги переработано 160 литров.
Спирта сырца 60 литров (старые запасы в основном).

Что могу сказать - есть определенные глюки и вещи которые хочется переделать под себя.
Говорю про версию 2.12 с моей прошивкой под 3,5 экран.

По глюкам: неделька выдалась горячей, по ходу работы не записывал что и где вылетало, поэтому сейчас сложно говорить по фактам, надо эмулировать подобное дома.

Пару раз словил тревогу по выходу паров через связь с атмосферой и соответственно останов по аларму (работал в новом месте, забывал открыть подачу воды за всей возней с обустройством). И вот выход с этого аларма не выключал бипер в режиме ректификации. Приходилось делать ресет по питанию и начинать с начала.

Было и еще что-то, но по сути все это более относится к юзабилити (удобству использования), тоесть не вещь первой необходимости.

Но было 2 случая, когда пошевелив провода, система теряла данные датчика температуры.
В этом случае, как я понимаю, при подключении датчика обратно (связь с ним восстановилась), датчик присылает первое значение 85 градусов (они все время так делают) - и мы получаем снова останов по тревоге.

Вот это место было бы неплохо доработать - мне видится 2 варианта решения.
1. Не кричать сразу о тревоге при получении обрыва связи с датчиком, а подождать пару секунд. Если связь не восстановилась - отключать оборудование, кричать караул.
2. Игнорировать значения в 85 градусов от датчиков (в плане вызова тревоги) либо совсем, либо если этому предшествовало отсутствие данных от датчика.

Ребята, подскажите, пожалуйста, а тест системы нужно при каждом включении делать?

Нет, кнопку "далее" нажмите.

Всем привет.
Последнее время я как раз работал над теми неудобностями, которые озвучены выше. Внесены изменения в скетчи обоих версий. Теперь программа проверяет датчик температуры на достоверность по достижению критичного значения. Если три опроса подряд значение выше 73 градусов - тревога. То же самое сделано по датчику разлития. Увеличен период опроса датчиков температуры с 0.8 до 1 секунды. Убран баг подщёлкивания клапанов.
С согласия коллеги Tivister выкладываю альтернативные прошивки к соответствующим версиям в размере 3.2". Мне намного больше нравится его дизайн. В последующих обновлениях свой дизайн выкладывать и модифицировать уже не буду.
Сегодня возникла проблема с добавлением новых файлов в шапку темы, поэтому пока выкладываю здесь.

Не работает авария по давлению на странице разгона. Это так и должно быть?olegkali, 07 Июня 18, 18:23

Да, так и задумано.

Ребята, подскажите, пожалуйста, а тест системы нужно при каждом включении делать?ivivivi, 12 Июня 18, 16:25

Это ваше дело, можете не делать. Тест нужен для проверки собранной системы в целом.

Да, так и задумано.gikrus, 12 Июня 18, 17:08

А если в момент разгона забудем открыть воду или клапан воды не сработает
и будет глюк по датчику температуры дефлегматора - лишний аварийный датчик бы не помешал.

Вот для этого и сделана страница теста. Можно до бесконечности вводить проверки, но это уже будет - "Кто будет сторожить сторожа?"

Хорошо, согласен при тесте можно убедиться в работе клапанов.
Только при этом мы не можем проверить сработает авария по Т3 или нет.
Но а если мы температуру переключения не корректно установили?
Колонна пойдет в захлеб.
Тем более при работе на себя и далее этот параметр учитывается и работает хорошо,
что уже проверенно и не раз.

Здравствуйте,колеги! Ни кто из вас  не писал скетч для кубовой дробной перегонки? Я не пользуясь НБК,а вот сектантовку по Габриэлю люблю делать. В программировании я полный ноль,так что могу только "списать" готовое решение)))

Игорь Угрюмый,

Все вопросы к автору, скорее остальные тоже только"списывают".

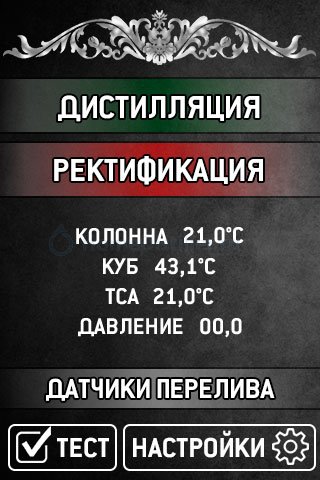

Начал заниматься прошивкой дисплея для 2.13.
Делаю под себя. Пока только концепция.

Убираю страницу теста и страницу проверки датчиков перелива.
Обе страницы будут интегрированы в страницу выбора процесса.
НБК и насос пока рисовать не буду - нету у меня.

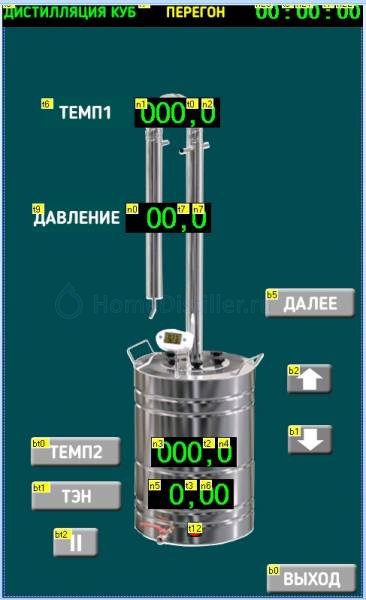

Ориентация дисплея меняется на вертикальную. С выносным дисплеем так удобнее.

Неплохая картинка.
Скетч тоже надо будет переписывать?

Можно ещё картинки добавить для наглядности.
