Грузану фотки своего аппарата.

Блок управления:
справа вверху общий рубильник
Ниже контактор, врубающий тэны, включается черной кнопкой, выключается красной.
Рядом с ним автоматы - правый на прямую врубает тэн 3 квт, левый идет через твердотельное реле.
Термодат - управляет нагревом и автономкой, если ему задать какое-нибудь значение, то он будет к нему подходить по ПИД закону.
Так же есть в нем функция % мощности, то есть на тэн можно в ручном режиме подать любое напряжение.
Раньше было запитано два тэна на твердотелку, но потом решил, что одного достаточно, а то электричество помаргивает сильно.

Пару выключателей с автономкой, один вырубает автономку, о втором расскажу чуть позже.

Ну и блок автономки - показывает температуру подключенного к ней датчика, была задумка врубить датчик на ТСА, при превышении температуры, автономка давала сигнал на реле, которое вырубало контактор(тэны). Но что-то датчик подглючивал, и иногда произвольно вырубал тэны, за что эта система была упразднена, однако оказалось, что сам датчик был глюченный, заменил его, но систему не восстановил.
Автономка так же регулирует обороты вентилятора и помпы, ну скажем не регулирует, а можно выставить % от максимальной напруги идущей на них.

Общий вид, ну думаю, что здесь все понятно.

сам радиатор, неведомо от какого авто, вентелятор родной и бачек расширительный.
В расширительный бачек входят две трубки сверху(на фото одну выдернул уже) и одна снизу.
Нижняя - связь с радиатором.
Одна из верхних идет из сброса пара с рубашки в бачок( на следующем фото с техходового крана)
Вторая из ватерлинии рубашки.(торчит внизу зелененькая крутилочка хомута)

Система кранов - есть возможность переключать контуры охлаждения - либо рубашку охлаждать, либо в холодильник пускать водичку.

Помпочки - черненькая основная, которой все и гоняется
Беленькая помпочка - управляется выключателем на пульте, необходима, чтобы осушать рубашку, чтоб воды оставалось по ватерлинию.(трубка от ватерлинии идет в расширительный бачок)

зы в общем как все было на соплях собрано, так и проработало все лето.

Сентябрь на дворе. Самое виноградное время. Нахрена концентраты? Виноград по 30-35 руб/кг можно взять с сахаристостью под 20%funduk, 25 Сент. 17, 21:40

все верно! вчера подбрил заебеллу местную.Каковоже было мое удивление,когда опустил сахарометрр--20% ,а на вкус как лимон.Пришло время "бренди и чачи из изабеллы"

Тебя за язык никто не тянул! Продай мне 50 штук ящиков для бутылок по 50 рублей.Smyk, 25 Сент. 17, 19:53

Да какие пролблемы,как поеду в тот район города,то узнаю и при наличии затарюсь!

зы в общем как все было на соплях собрано, так и проработало все лето.deen, 25 Сент. 17, 22:54

Нормально, как у людей.
Зато рабочий вариант, а не предпродажная выставка.

deen, Молодца , у тебя как всегда всё солидно ........ чё мелочится .

здесь все понятноdeen, 25 Сент. 17, 22:54

Блок управленияdeen, 25 Сент. 17, 22:54

блок автономкиdeen, 25 Сент. 17, 22:54

радиаторdeen, 25 Сент. 17, 22:54

Система крановdeen, 25 Сент. 17, 22:54

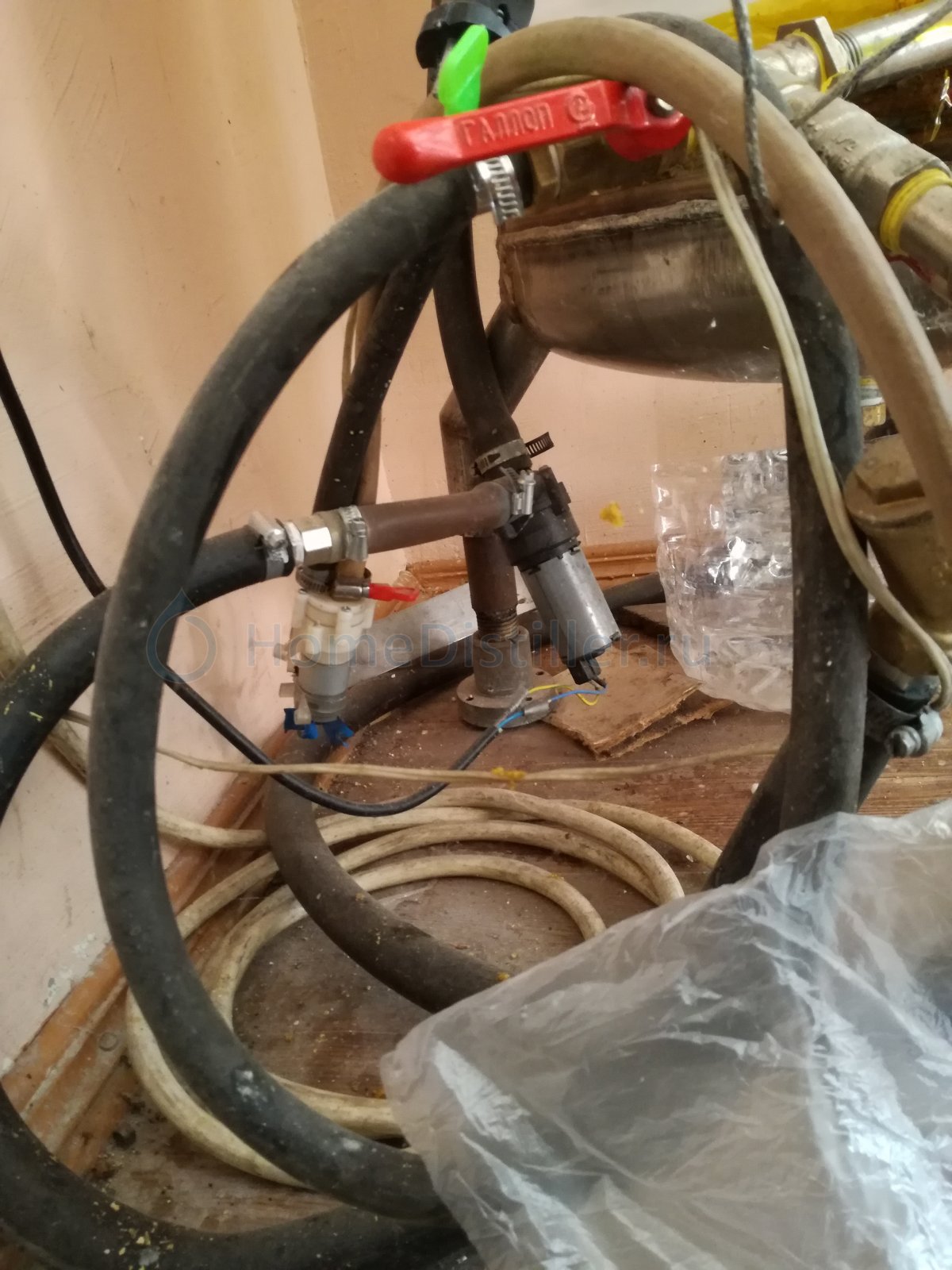

Помпочкиdeen, 25 Сент. 17, 22:54

Действительно все элементарно просто.
PS У меня два крана - и то касячить умудряюсь... а к твоему Р2Д2 только с хорошим настроением подходить надо, а то укусить может.
Мне еще интересно: если какая-нибудь помпочка/релюшка/датчик полетит во время погона - останавливать процесс?

помпочка/релюшка/датчик полетитfunduk, 26 Сент. 17, 10:02

1. Все,  что может сломаться - чинится синей изолентой.
2. Если не чинится синей изолентой - это избыточный элемент системы
3. Избыточный элемент можно закоротить/отрезать без ущерба для функционирования системы.

Действительно все элементарно просто .funduk, 26 Сент. 17, 10:02

Мне свою теперь и показать страшно

Cranium, пришло время письками меряться, давай вываливай "свою".

у кого есть обрезок 22 медной трубы сантиметров 50-60?

вываливайfunduk, 26 Сент. 17, 15:47

интернет завтра починят, "вывалю", только тапки не швыряйте

funduk,  как пророчесски сказал asolo, был у меня датчик на выключение тэнов, при превышении температуры в ТСА. При перегоне постоянно ложно срабатывал, за что его реле было безжалостно закорочено. Так же поступил, когда оборвался провод управления автономкой с термодата. Так же все закоротил и сейчас автономка на ручном управлении.
Планирую купить термореле,  аля из чайника, только таблеточки, без питания, походу биметалл.
Поставить одну на ТСА, вторую на рубашку, температуры 60 и от104 до 120(надо подбирать на рубашку), чтоб тэны вырубали, если чо.

Зы бывало забывал включить помпу или краны контура открыть, с тса пер пар.  Тса у меня выходит в баклажку с насыпанным в нее углем, типо от вони.
Она от пара съеживается и трещит, звуковой сигнал подает.

Коллеги, операция "Бочки №3" завершена

огромное спасибо Andy St, Toyk, Андрей36 (in alphabetical order) за помощь в разгрузке борта в совсем неурочное время

Планирую купить терморелеdeen, 26 Сент. 17, 22:40

я тебе про него с самого начала говорил. У них там какой-то косячек есть небольшой, то ли с инертностью, толи с включением...

SGUN, Я гляну кусочек трубы лежал, длину не помню. А Миша поедет за бочками и завезёт.

Инертность и гистерезис, но для защиты пойдет.

гистерезисdeen, 27 Сент. 17, 10:26

А че, не настраивается?

Нет, продают китайцы на фиксированную температуру.
Стоят копейки.
Чайник курочил хоть раз?
Там такие кругляшки, ну а датчики, что китайцы продают - тоже самое, только в корпусе.
