Дистиллятор, РК, БКМ и другие чудеса из меди в исполнении Gogizz.

GST, парни в магазине обещали заглушки привезти, в четверг поеду. Если хочешь - могу почтой отправить.Простой бандеролью недорого будет. Закинешь деньги мне на телефон. А?

Или уже не надо?

alexeyT,

не вкурил...8 метров?!
на какой ф мотал?alexeyT, 15 Февр. 15, 17:38

Ф 24.

Твою конструкцию никак не пойму...Антел, 15 Февр. 15, 17:46

А чего там понимать?

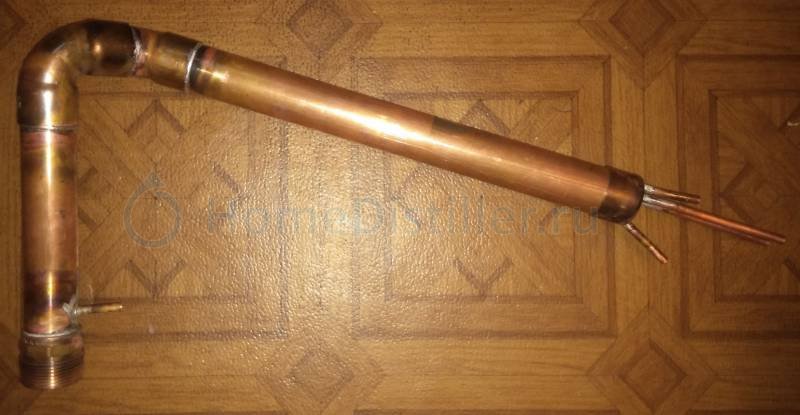

Заглушка сделана из куска трубы и вставляется в напаяную на конец колонны муфту

Ф 24.GST, 15 Февр. 15, 17:48

Если оправка д24мм, то выходит около 5 метров

Shepin, плюсом имеем щель в жидкостной части, выше УО, которую надо герметизировать. И что понятного?

Shepin, плюсом имеем щель в жидкостной части, выше УО, которую надо герметизировать. И что понятного?Антел, 15 Февр. 15, 17:52

так щель как раз ниже узла отбора была бы выше и герметизация бы не потребовалась.

Shepin,

трубка отбора впаяна высоковато как и трубка возврата, маловат уголShepin, 15 Февр. 15, 17:43

Трубка возврата,да высоковато,моя ошибка,А угол я могу выставлять какой хочу

Если оправка д24мм, то выходит около 5 метровShepin, 15 Февр. 15, 17:51

Намотоно в два слоя.

Намотоно в два слоя.GST, 15 Февр. 15, 17:57

Так в два слоя 5 и выходит

если мотать на д24, то длина окружности выходит около 95мм, множим на 22 витка и получаем 2090мм
второй слой мотаем на д36, длина окружности около 132мм, множим на 22 витка - выходит 2904мм
складываем и получаем около 5 метров

Shepin, ниже узла отбора трубы нет. Какая щель?  Угол отрицательный. Не путай с возвратом на царге. Вставляет трубу в муфту, там имеем непропаяную щель между муфтой и трубой-колпачком димрота. Ну и нафига эти танцы с бубном, когда можно сделать проще. ИМХО.

ниже узла отбора трубы нет. Какая щель?  Угол отрицательный. Не путай с возвратом на царге. Вставляет трубу в муфту, там имеем непропаяную щель между муфтой и трубой-колпачком димрота. Ну и нафига эти танцы с бубном, когда можно сделать проще. ИМХО.Антел, 15 Февр. 15, 18:01

что есть нет трубы ниже узла отбора? там дырка что ли?
щель - это именно непропаянный стык муфта - труба(выполняющая роль колпачка)
А то, что можно и наверное нужно сделать проще - очевидно.

byso, в Лунде доставка до ТК- 1500. Тут 450, ну и тариф. По божески. Надо купить побольше. Я когда у них заказывал, по максимуму, что пригодится. У нас все, по любому, дороже было...Антел, 15 Февр. 15, 17:36

Материал в основном уж куплен, кроме тройника, заглушки, припоя.Кстати для обдумывающих...Стоимость  отриц. клюшки и царги (с нуля)материалы + припой +паста+ китайская горелка=6000р (+/- 500).
Надеюсь корифеи что конкретное по ПОМ-3 скажут.

там дырка что ли?Shepin, 15 Февр. 15, 18:08

Там заканчивается деф. Все. И труба - не колпачок. Она внутрь втыкивается. Колпачок был бы из муфты.

Надеюсь корифеи что конкретное по ПОМ-3 скажут.byso, 15 Февр. 15, 18:11

ПОМ-3 не нужно. Не стоит оно того.

Там заканчивается деф. Все. И труба - не колпачок. Она внутрь втыкивается. Колпачок был бы из муфты.Антел, 15 Февр. 15, 18:17

Если там заканчивается деф, то это не значит, что там нет трубы
То что труба не колпачок - ежу понятно, но коллега GST сделал так и это его право. Хочется ему мотать туда фумку - пусть мотает.

Если там заканчивается деф, то это не значит, что там нет трубыShepin, 15 Февр. 15, 18:26

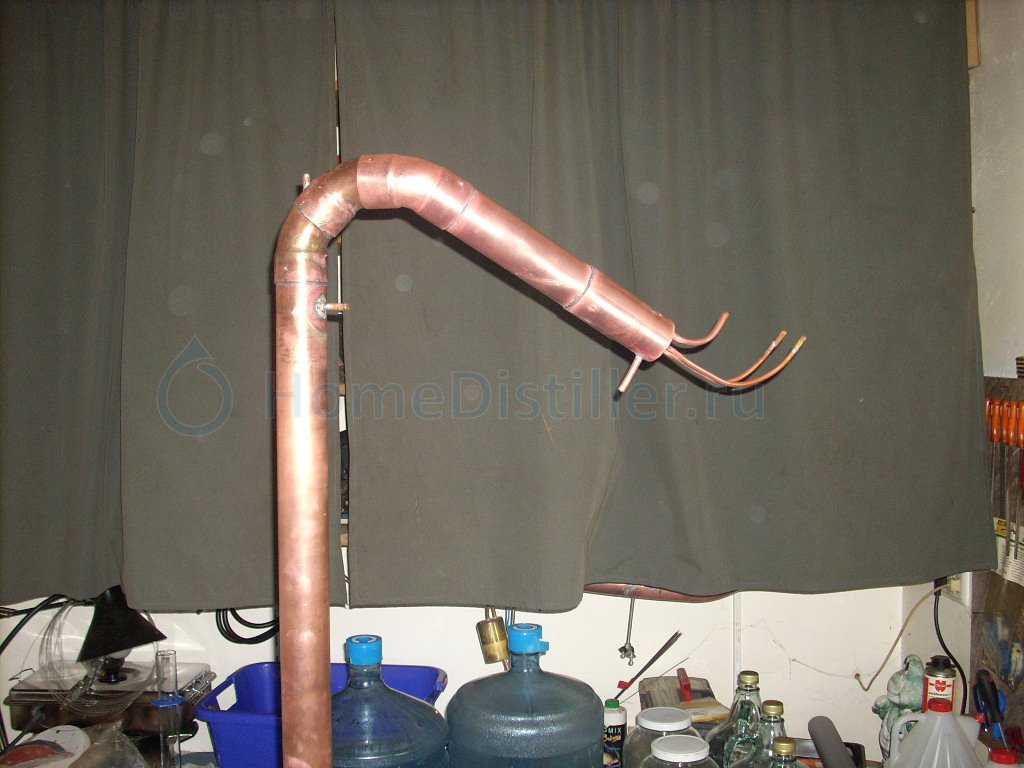

Мне уже интересно. Идем снизу вверх - царга-угол-угол. Пошли вниз - труба дефа, УО в колпачке или в куске трубы. Дальше что? Какая там труба идет, по твоему?

Коллеги ,а у меня вопрос:Если бы я сделал колпачёк из муфты,у меня там щели не было? Или вы димрот паяете наглухо?

Мне уже интересно. Идем снизу вверх - царга-угол-угол. Пошли вниз - труба дефа, УО в колпачке или в куске трубы. Дальше что? Какая там труба идет, по твоему?Антел, 15 Февр. 15, 18:34

Вниз - это вниз, по вертикали.

Коллеги ,а у меня вопрос:Если бы я сделал колпачёк из муфты,у меня там щели не было? Или вы димрот паяете наглухо?GST, 15 Февр. 15, 18:41

Если угол сделать больше и трубу заменить колпачком, то длина колпачка под углом как раз образует достаточную "ванну" для не текущей конструкции.

]Shepin, Я не думаю,что в узле отбора собирается по стакану сема,у меня кусок трубы почти в два раза больше колпочка.Можно сделать и так.
